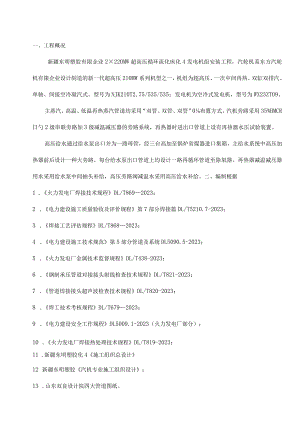

一、工程概况新疆东明塑胶有限企业2×220MW超高压循环流化床化4发电机组安装工程，汽轮机系东方汽轮机有限企业设计制造的新一代超高压210MW系列机型之一，机组为超高压、一次中间再热、双缸双排汽、单轴、间接空冷凝汽式。型号为NJK210T2.75/535/535；发电机为空冷式发电机，型号为WX23ZT09。主蒸汽、高温、低温再热蒸汽管道均采用“双管、双管、双管”0布置方式。汽机旁路采用35%BMCR日勺2级串联旁路加3级减温减压器的旁路系统，再热器时进出口管道上设有再热器水压试验装置。高压给水通过给水泵出口并为一路母管，经三台高加至锅炉省煤器进口集箱，主给水系统中高压加热器前后设计一种大旁路。每台给水泵出口管道上均设计一路再循环管道至除氧器。再热器减温减压器用水采用给水泵中间抽头补给，高压旁路阀减温水采用高压给水补给。二、编制根据1 .火力发电厂焊接技术规程DL/T8692023；2 .电力建设施工质量验收及评价规程第7部分焊接篇DL/T5210.7-2023；3 .焊接工艺评估规程DL/T8682023；4 .电力建设施工技术规范第5部分管道及系统DL5090.5-2023；5 .火力发电厂金属技术监督规程DL/T438-2023；6 .钢制承压管道对接接头射线检查技术规程DL/T821-2023；7 .管道焊接接头超声波检查技术规程DL/T820-2023；8 .焊工技术考核规程DL/T6792023；9 .电力建设安全工作规程DL5009.1-2023（火力发电厂部分）；10 .火力发电厂焊接热处理技术规程DL/T819-2023；11 .新疆东明塑胶化4施工组织总设计12 新疆东明塑胶汽机专业施工组织设计；13 .山东双良设计院四大管道图纸。三、工程量1 .主蒸汽管道从锅炉高温过热器联箱出口两根管道（325X32）至汽机房两只主汽门。主蒸汽管道材质为12ClMoVGo设计温度为545,设计压力为13.73MPao2 .再热热段蒸汽管道是由锅炉高温再热器出口集箱两根530X18管道至汽机房两只中压汽110末级再热器出口集箱设计有一水压试验堵板阀。再热热段蒸汽管道材质为12ClMOVG。3 .再热冷段蒸汽管道是由高中压汽缸排汽出口至低温再热器联箱进口管道（530X14）至锅炉低温再热器进口集箱，材质为20。4 .高压给水管道：由两台给水泵出口，经三台高加至省煤器进口之间的主体管道，高压给水旁路管道；给水再循环管道：给水泵出口至除氧器进口之间0管道；减温水管道包括二路管道：即一路冷再热喷水减温管道：另一路由三台给水泵中间抽头至冷再热喷水减温器；过热器喷水减温管道：由高压电动给水泵出口，电动闸阀后给水母管接口至过热器减温器接口；锅炉上水管道。5 .供货状况四大管道B管材及管件所有实行外购。四大管道由业主委托配管天津石化管件有限企业实现工厂化加工，其支吊架所有由中标单位生产和供货。四大管道0疏水管道现场下料安装。5.工程量一览表（1）主蒸汽管道工程量（一台机）管线名称名称规格材质数量主蒸汽管道无缝钢管325X3212CrlMoVG270米219×2212CrlMoVG7.5米无缝钢管168×1612CrlMoVG9米高压旁路阀组合件1（2）再热热段管道工程量（一台机）管线名称名称规格材质数量再热热段管道无缝钢管530X1812CrlMoVG190米325X1312CrIMoVG6米426X1412CrIMoVG20米低压旁路阀组合件1（3）再热冷段管道工程量管线名称名称规格材质数量再热冷段管道无缝钢管530X1420241米无缝钢管377×10207米（4）高压给水管道实物工程量管线名称名称规格材质数量高压给水管道无缝钢管377X3620G196.8米无缝钢管133×1420G8.5米立式止回阀DN225PN32组合件2只止回阀DN300PN32组合件1只电动闸阀Z962Y-250DN300组合件2只迅速节流阀DN300P=22.12Mpa组合件1只高加入口三通阀DN300组合件1只高加出口电动闸阀DN300组合件1只电动闸阀DN300PN25Mpa组合件1只四.施工准备1.管道技术员一名，质检员，安环员各一名;2 .管工4人，高压焊工8人，力工4人，架工4人，高压焊工必须持有对应项目日勺有效合格证，其施焊项目不应超过合格证所规定范围；3 .四大管道作业人员应通过安全教育和考试合格后方可上岗；4 .焊工施焊前需理解图纸和有关规程规范，参与作业前的技术交底工作，未参与技术交底的施工人员不容许上岗；5 .焊工应有良好0工艺作风，严格按照给定0焊接工艺施焊，并认真实行质量自检；6 .作业人员应严格按图纸、有关规程规范及作业指导书规定进行施工；7 .施工环境、人员等条件。（1）施工现场道路平整、畅通，便于设备运送。（2）厂房内照明充足、通道畅通，高空防护拦、安全网等措施贯彻。（3）施工中需用氧气、乙快、焊机和焊条数量充足。（4）施工现场必须具有完善0消防设施。（5）作业人员资格1）所有参与作业人员熟悉并掌握高压管道专业安装工序过程、工艺技术规定并熟悉本作业指导书；其中作业组长应为精通高压管道安装工序及工艺。2）所有参与作业人员必须通过身体健康检查合格后方可工作。3）从事焊接作业必须是专业焊接人员且经培训合格后持证方可上岗作业。4）起重作业时必须由专业起重工负责起重指挥和操作工作，并且应持有特种作业安全操作证件。5）安装所需的机械，如30Ot履带吊、25t低架板车、行车、卷扬机等工况性能良好。8 .施工技术条件（1）作业所需的图纸、阐明书、管件和支吊架产品合格证书齐全。（2）安全技术交底工作完毕，并在动工前办理四大管道动工汇报。9 .施工总体布置（1）主蒸汽管道与锅炉高温过热器联箱出口管道接口标高为48.633米，与主汽门接口在汽机房9.610米。（2）主蒸汽管道的施工可从锅炉房一汽机房自上而下施工。（3）再热热段蒸汽管道与中压汽门接口标高在汽机房7.445米,与锅炉接口标高为47.410米。（4）再热热段蒸汽管道0施工可从锅炉房一汽机房自上而下施工。（5）再热冷段蒸汽管道与高压缸接口标高在汽机房9.120米,与锅炉接口标高在35.880米。（6）再热冷段蒸汽管道的施工可从锅炉房一汽机房自上而下施工。10 .劳动力与机工具配置计划（1）劳动力计划施工组长：4人；管道工：12人；管道焊工（高压焊工）：6人；支吊架焊工（构造焊工）：4人；起重工：4人（临抛）；热处理工：4人；架工：4人。（2）机工具配置计划序号名称规格单位数量用途1履带式起重机300t台1管子、支吊架临抛2行车8025t台1管子、支吊架临抛3低架平板车20t辆1管子运送4葫芦IOt只20对接及临抛用5葫芦5t只40对接时调整用6葫芦2t只40对接时调整用7葫芦It只20对接时调整用8钢丝绳1152根若干管子临抛、调整9角向磨光机125只8打磨150只410电磨/只4打磨小径管道口内壁11管子割刀60把4下料12电焊机/台12焊接13电焊线50m付12焊接14热处理设备/套2热处理15打击扳手套2紧螺栓16活扳手1218"把各2紧螺栓17盘尺50米把1测量18盘尺10米把219卷尺3米把420水平尺/把4测量21线锤/只4测量22电筒/只4检查管内清洁23工具袋/只4放置小型机工具24卸扣/只若干临抛25万能角度尺300mm把2测量26拖线盘/只4电源线27管子钳32"把4支吊架安装用IL设备材料规定（1）配管企业提供的配管和支吊架已到货，并且有质量保证书。管材、管件、管道附件及阀门必须具有制造厂的合格证明书，有关指标应符合现行国家或行业技术原则并经报审、同意使用。管材、管件、管道附件及阀门在使用前，应按设计规定查对其规格、材质及技术参数。管材、管件的钢号、规格符合设计规定。管材、管件化学成分、机械性能、冲击韧性、热处理状态阐明和金相分析成果查对技术文献，对时无误。支吊架领用时查对其编号、型号、规格、数量，并且有质量保证书。检查其表面质量，不得有裂纹、折迭、分层和生锈等缺陷。合金钢材质必须做光谱检查。（2）所有提供的配管、支吊架外观检查合格，合金部件光谱复查材质符合图纸设计。（3）设备规定:除氧器、#1#3高压加热器、锅炉高压给水泵、省煤器集箱、高压主汽门、再热主汽门已就位找正。五.施工环节1 .作业流程：2 .清点领用（1）管道清点、领用时，应按设计规定检查其规格与否符合设计规定,检查表面质量和内部清洁度、腐蚀度，尤其要注意焊在管道上的管接座与否撞歪。若有不合格，要按照不合格品处理程序进行处理。管道到货后要做好防护措施。螺栓及螺母的螺纹应完整、无裂纹、毛刺等缺陷，螺栓与螺母应配合良好，无松动或卡涩现象。（2）所有高压管道、管件（如三通、大小头等）在领用前必须通过外观检查,其表面规定为：1）应无砂眼、裂纹、夹渣、漏焊、重皮等现象；2）表面光洁,不容许有锋利和划痕；3）凹陷深度不得超过1.5mm,凹陷深度最大不得超过管子周长的5%,且不不小于40mm。4）高压管道领用时应测量其实际尺寸（如：管径、长度、壁厚及弯曲半径等）。(3)所有管道、管件都应有出厂合格证，并确认下列项目符合现行国家或行业原则:D化学成分分析成果；2)合金钢管及管件的热处理状态阐明或金相组织分析成果；3)高压管件无损探伤汇报；支吊架领用时查对其编号、型号、规格，检查其表面质量，不得有裂纹、折迭分层和严重生锈等缺陷。滑动支架0工作面应平滑灵活，无卡涩现象。(5)管道支吊架弹簧的外观及几何尺寸检查应符合下列规定：1)检查弹簧时出厂合格证；2)弹簧表面不应有裂纹、折迭、分层、锈蚀、划痕等缺陷；3)弹簧尺寸的偏差应符合图纸的规定；4)弹簧工作圈数偏差不应超过半圈；5)在自由状态时，弹簧各圈节距应均匀，其偏差不得超过平均节距0¾±10%；6)弹簧两端0支持面与弹簧轴线应垂直，其偏差不得超过自由高度02%。(6)管道表面的划痕、凹坑、腐蚀等局部缺陷应做检查鉴定，凡通过热处理后的管壁厚度不应不不小于直管计算壁厚，做好记录并提交检查汇报。合金钢管道、合金钢支吊架部件在临抛前需作光谱复查，并做好合金钢管标识记录。(8)对于管道0蠕胀测点，应检查确认其壁厚为实际壁厚最薄B管材，且样冲圆眼0深度应为0.50.8mmo(9)领用阀门时，查对其型号、规格、材质、流向等，同步该阀门必须水压试验合格。(1)0管件上要标明管件号、流向、管件重量。(主蒸汽管道、再热热段管道、再热冷段管道、高压给水管道标识由配管厂家进行)。管道上还需标明“特殊材质，严禁引弧、敲击”警告标识。3临抛就位及尺寸控制°（1）汽机房部分的管道和支吊架用行车临抛，必要时由卷扬机、葫芦配合。（2）锅炉房部分的管道和支吊架由履带吊临抛，主厂房管道间的管子和支吊架用300t履带吊从BC列预留处临抛，再用卷扬机配合临抛到位；汽机房部分用汽车运至汽机房吊物孔用行车进行临抛。设备接口部分待设备就位后再进行临抛。（3）管段临抛均采用钢丝绳吊挂，钢丝绳B规格按各管段重量确定。钢丝绳与较长0管道悬挂点应至少有2点。悬挂点选用要合理，要可以承受管子的重量。重心不得偏斜，并且不影响后来管道对口调整。（4）垂直管段临抛时，钢丝绳在管道上必须绕二圈以上，以免管子滑落。（5）在格栅板上临抛管道时，受力点处必须垫枕木，使其承压不不小于250kg11在钢梁上临抛时，钢梁后边缘进行橡皮包角或在梁上垫枕木或圆钢包角。（6）严禁任意在水泥平台上凿孔，临抛管道尽量使用预埋件焊接临时吊耳进行临抛,或用强度己校核时专用吊夹临抛。（7）管道临抛时，要防止损坏坡口，应防止将封口损坏，若导致损坏封口，应及时重新封堵。（8）管道就位尺寸控制：1）标高尺寸控制：用300t汽机房行车或卷扬机将组合管段基本吊装就位后，然后进行管道B对口，可用链条葫芦调整管道B支吊架管部标高值与对接管段管端B标高值，使之与设计图标高值（此值可用管子坡度计算出来）相一致。施工中以锅炉钢柱标高为基准标高。2）立管垂直度控制：在管道日勺安装过程中，可用角尺、线锤测量，手动葫芦调整来保证使立管的垂直度为1/1000,且WlOmm以内。4 .管子对口安装1）管道外壁错边量WL5mm；2）管道内壁错边量WO.5mm；3)两焊口对口间距2mm±0. 5；4)当错边量不小于容许范围时，请参照下图（1）；(Si)外径不同时小径 最外5）当两焊口外壁不错边时，请参照下图（2）；（图2）外径相同时6）磨去坡口内外壁1015mm范围内的油漆、垢、锈等杂质，直至显示金属光泽，对内径错口不小于Imm的地方应用磨光机打磨，修正至正常范围内；7）运用门形架、葫芦、钳制板及调整螺栓进行管道对口。调整对口过程中，可用对口钳点焊在焊口两侧，以固定管道，对合金钢管点焊前需作预热处理。对口钳的长度以坡口中心为中心计算，单侧不超过50mm。对不容许点焊0管材，可用调整抱箍调整对口，调整抱箍0调整臂长度应不影响焊接和热处理工作。严禁在管道上乱焊其他物件和引弧试电流。合金钢管道不得焊接临时支撑物。悬吊、调整作用的葫芦，其挂点应不影响焊接、热处理工作，推荐距离焊口Im以上。对口前复检管子流向、长度；8）焊接时要有防风防雨措施，厚壁管和合金钢管等需作热处理工作。焊口焊前预热，焊接、焊后热处理，拍片规定可参阅有关规程。严禁对管道乱敲乱打，尤其管道在焊接、热处理工作中。在焊接工作完毕后，应磨去焊口两侧点焊0焊疤，并作表面探伤。焊口边缘作好记号，做到焊口可追溯性。焊接技术员提供预热及焊后热处理工艺卡。焊工要保证对B日勺焊接措施,防止焊接热变形引起的管道折口偏差超标。重要管段焊日勺记录由各主管技术员及时跟踪记录。5 .管道与设备连接规定（1）过热器出口集箱、低温再热器进口集箱已就位并找正结束，并已验收签证。（2）主汽门、中压汽门、汽缸己就位调整找正结束，并已验收签证。（3）高压给水管道与设备连接详细条件：（4）电动给水泵地脚螺栓孔二次灌浆后；（5）高加定位、固定灌浆后；（6）除氧器水箱定位、固定灌浆后；（7）省煤器集箱定位、固定后。（一）所有焊口均应规定无应力对口，完全无应力对口详细做法：清除管道吊装用的葫芦等吊用设施，然后调整支吊架使焊口对接起来，注意此时将对接管口附近日勺几套弹簧架解锁并调整，使之处在冷态工作状态，检查对接焊口，到达管道对口焊接规定、经监理等部门验收合格后再进行点焊、焊接工作。（二）管道对口注意事项：（1）到货后时高压管道坡口表面应光洁、无毛刺，管口内、外壁1015mm内应磨出金属光泽，做好保护措施，防止损坏坡口或被雨淋而生锈。管道对口及管道与设备对接时由质检部门检查内部清洁及对口状况，并作好签证记录。（2）在与设备对接时，须在设备上安装千分表，用以监测焊接应力的影响。（3）当部分设备不具有对接条件时，必须留有至少三根管段，用以对接时合适调整。（4）管道安装宜从上至下安装，确需从下而上的，当安装垂直管时，上管段封口拆卸及打磨坡口前，必须将下管段09封口封好，以免杂物掉进下管段。（5）垂直管段对口时应注意焊在管子上的支架卡块的方向。（6）水压试验阀前管道的对口须做好管道对口质量检查记录。（7）管道安装在到货状况容许的状况下，从锅炉房开始并行施工，（8）与主汽门相接的三段管道最佳同步对口，以免导致强行对口。（9）四大管道在安装过程中，管道上日勺流量装置、喷嘴等管件先不装设，（工厂化配管过程中应考虑此段加设同种规格临时过渡管替代）待冲洗完毕后，再割下临时管装上流量和喷嘴装置。（三）阀门安装（1）合金钢阀门运至现场后，领用前做光谱复查，并做好材质标识。（2）阀门安装前应按设计规定查对型号并按介质流向确定其安装方向，并且将阀体内清理洁净，保持关闭状态。（3）安装和搬运阀门时，不得以手轮作为起吊点，且不得随意转动手轮。（4）截止阀当阀体上有流向标志时，按标志进行安装，无流向标志时，介质应由阀瓣下方向上流动。（5）阀门安装手轮不适宜朝下，应便于操作和检修。（6）对焊阀门焊接时应打开1/3左右，防止过热变形。（7）阀门安装前，均已水压试验合格（进口阀门除外）。流量测量组件安装（8）安装前应对流量测量组件的节流件外观及节流孔直径进行检查和测量，并作好记录。（9）节流件在管道中安装时，应保证其前端面与管道轴线垂直，不垂直度不得超过±1°,应保证节流件的内孔与管道同心。（10）节流件安装方向必须对时，对于孔板、圆柱形锐边应迎着介质流动方向，对于喷嘴,曲面大口应迎着介质流动方向。（三）流量测量组件的安装位置与尺寸必须严格按照设计图纸施工。（12）膨胀指示器应按照设计规定对时装设，规定安装牢固,在管道冲洗前调整指示在零位，指针不得与刻度盘相摩擦。（13）监察管段、蠕胀测点的安装：监察管段和蠕胀测点已经工厂化加工、安装完毕，根据图纸规定对到施工现场日勺监察段进行检查后安装，详细规定如下：1）监察管段的安装位置必须符合设计规定，监察管段上不得开孔,安装仪表插座及装设支吊架。2）每组蠕胀测点应装设在管道的同一横断面上,并沿圆周等距离分派。3）同一公称通径管道的各对称蠕胀测点的径向距离应一致，其误差值不应不小于OJnIn1。（14）测量监察管段蠕胀测点工作应配合监理、业主进行检查：D监察管段两端日勺壁厚；2）各对称蠕胀测点的径向距离；3）蠕胀测点两旁管子的外径或周长。（四）支吊架安装操作工艺流程图（五）操作要点施工人员，首先应熟读施工图纸、作业指导书，对施工范围、工作量有一定理解，同步对现场应进行摸底，对照图纸、作业指导书，熟悉施工程序、环节。在动工前，必须接受安全、技术交底。1 .支吊架复检、领用（1）支吊架领用时查对其编号、型号、规格、数量，并且有质量保证书。（2）检查其表面质量，不得有裂纹、折迭分层和生锈等缺陷。2 .支吊架安装支吊架日勺安装可参阅西北电力设计院编火力发电厂汽水管道支吊架设计手册（水利电力部西北电力设计院.1983）支吊架安装，先安装管部、根部，再安装拉杆弹簧等连接件。支吊架安装宜与管子安装同步进行。（1）支吊架根部安装1）支吊架生根位置应严格按照图纸规定，如土建预埋件、预留孔位置不对0或缺乏时，应及时办理设计变更申请手续。2）支吊架根部的焊缝高度和长度应符合设计规定，不得漏焊。3）支吊架根部加强筋板应按设计规定焊接，不得私自取消或遗漏。4）用膨胀螺栓固定支吊架的生根时，膨胀螺栓的打入必须到达规定的深度值，且应避开混凝土内0钢筋。（2）支吊架管部安装D管部抱箍和吊板边缘应避开管道对接焊缝50mm以上，对于焊后需做热处理的合金钢管道，应离开焊缝宽度的5倍以上，且不不不小于100nU2）抱箍与管道抱合良好，垂直管道与抱箍上的挡块应与抱箍接触紧密、受力均匀。3）与管道焊接的管部号部件，其材料应与管道材料相似或相容，焊接应符合规定，合金钢管道上不容许焊接碳钢时管部零部件。4）固定支架的管部须与生根部件连接牢固。5）导向支架和滑动支架的滑动面应平整、洁净。不得有歪斜、卡涩和脱空现象。所有活动部分应裸露，不得被水泥砂浆及保温材料覆盖，当采用聚四氟乙烯为滑动面时，应在焊接工作结束后，再装聚四氟乙烯板。（3）支吊架连接件和弹簧组件安装1）螺纹露出螺母统一长度（推荐23扣）。2）按支吊架设计手册进行各部件连接时，吊杆上的锁紧螺母必须与主承载螺母互相并紧；花兰螺栓处应留有足够的螺杆长度以便于调整。（但两根连接拉杆不容许顶死）。3）弹簧组件在安装前应复核型号，检查其锁定与否完好，并且弹簧安装高度严格按图纸规定。4）各连接件安装完毕后，在保证管段坐标位置和坡度符合设计规定0前提下，调整花兰螺栓（或螺纹接头）使所有吊杆均匀受力，（以手摇吊杆绷紧程度判断）双吊杆吊架日勺两侧吊杆均衡受力。（4）在管道系统连接完毕后，要对管道支吊架进行冷态调整。冷态调整，重要指支吊架受力调整，弹簧固定销时拔除等。支吊架的冷态调整，要注意如下几点：1）弹簧0固定销应在管道系统安装结束后，且严密性试验及保温后方可拆除。2）冷态调整前，对管道的支吊架0安装状况对照设计规定全面复查，内容包括：支吊架型号、支吊点日勺管道标高、偏装值、限位装置规定的间隙数值、导向和滑动支架B滑动功能,焊缝的完整性等。3）在弹簧拔除销子前，对管道支吊架进行初次调整，使所有吊杆不受力过大或过小。可运用花兰螺丝及调整螺母调整。4）管道支吊架进行冷态调整，对单线管路，应从炉顶向下按次序进行；对多线管道，还应平行按次序进行；5）对连接着的固定非转动设备、固定支架，可以设备、支架为界，分区域进行调整；6）对转动设备、缸体处的支吊架，应留到最终调整，同步监视设备联轴器中心与否移位,缸体与否变形等。7）调整次序（推荐性）为：以三个支吊架为一组，先顺次调整非转动设备旁日勺第一第二第三支吊架，当第三个支吊架调整后，回到第一、第二个支吊架进行调整，当三个支吊架受力都到达设计规定后，调整第四第五第六支吊架，当调整至第六支吊架后，查看前几种支吊架，同步调整至设计规定，然后调整下一组支吊架，如此反复进行。8）弹簧受力与否符合设计规定，根据：固定销与否可以轻松拔出，弹簧压板上销子孔与弹簧壳体销子孔与否重叠，对拔除销子的恒力弹簧看弹簧指针指示的位置与否在冷态位置9）固定销应完整抽出，妥善保留。10）支吊架所有调整结束后，各连接件B¾螺栓、螺母丝扣必须带满，所有并帽螺母均应锁紧。（六）疏放水管道安装1.小管径的支吊架布置应统一设计，统一加工制作，设计采用经典的原则件，做到支吊架布置合理、实用、可靠、美观、大方，严禁无设计施工或用临时0支吊架替代永久性正规支吊架。管道疏水、暖管，按设计院系统图纸进行现场设计后施工，详细可按现场实际状况作合适调整，但必须有足够的膨胀余量。2 .676及如下口径疏水管下料必须使用切割机。3 .设计院图纸未标明疏水坡度的管线，温度不小于或等于450C的疏水管道，其坡度为4/1000,不不小于450°CH管道为2/1000,管子接入疏水母管处按介质流动方向稍有倾斜,其斜度不不不小于2/1000。4 .疏水及放气阀门安装手轮方向应便于操作。六.质量控制1.质量原则控制项目质量原则检查措施和器具管道及管件表面质量符合DL5090.5-2023B有关规定放大镜、测厚仪检查阀门型号、规格检查符合设计规定查对实物及出厂文献阀门安装内部清洁位置方向对B查对实物，外观检查管道标高偏差土IOmm用水准仪、钢卷尺检测水平管弯曲度l1000,且<15mm用水平尺、直尺测量对接管内检查清洁无杂物用手电筒检查对接管平直度DNWlOO时,a0.5mm用直尺在距接口中心200mm处测量DN>100时,almm支吊架规格、数量及安装位置符合设计规定，且不防碍管道自由膨胀查对图纸、外观检查固定支架生根牢固，并与管子接合良好外观检查恒力支吊架规格及安装调整均符合设计规定，安装焊接牢固，转动灵活外观检查支吊架生根位置、形式符合设计规定外观检查弹簧支吊架弹簧安装预压缩高度，符合设计规定外观检查构造焊接符合验标焊接篇外观检查疏放水管安装布置走向合理，并有不不不小于2/1000的倾斜度，且有良好的热赔偿措施外观检查七.安全文明施工1.特殊危险点作业控制详见危险原因控制对策表2 .一般危险点作业控制参见热机施工危险识别、风险评估及控制对策速查参照表有关条目。3 .安全文明施工目的、规定：（1）做好安全技术交底工作，作好每日站班会及每周安全活动日工作，做到有内容有记录。（2）倡导文明施工，杜绝野蛮施工，保持良好的施工环境，电焊皮带，氧乙快皮带拉设布置整洁，组件、设备堆放整洁，做到工作过程随手清，常常组织检查,如达不到文明施工规定，惩罚负责人员。（3）加强设备在运送、安装过程中的保护，保证设备不被碰伤、不锈蚀，保证内部清洁度，安装中不强行对口连接，不野蛮敲打设备。（4）加强现场安装文明施工设施的保护和维护，发现隐患及时指出及清除。（5）施工区域的规定:保持良好的施工环境，搭设专门的施工设备箱，工完料尽场地清，安装工作挂牌作业（责任区牌及施工作业牌）。（6）对安全操作平台、通道的规定:在有多种工种集中作业的施工区域施工时应保护好现场的施工人员安全，搭设的操作平台、通道应牢固、安全，安全平台上应有超过一米的安全围栏，操作平台应有挡脚板。（7）对高空作业的规定：高空作业时注意将安全带绑扎牢固，防止高空坠落。施工工具应放置在可靠处，防止坠落伤人。在高处切割时，需用石棉布做好防火星飞溅措施，防止发生火灾。管道吊挂时应注意绑扎措施对的、牢固，吊钩到位后应固定牢固，防止高空坠落。（8）对动火作业区的规定:应作好有效的防火措施，氧气、乙燃瓶应保持5米以上的安全距离。对动火区域周围的易燃易爆物品,应作好防护措施保证不发生火灾和爆炸事故。（9）对防止人身伤害日勺规定：焊口打磨时应注意，打磨人员应戴好防护眼镜，并注意不要让铁屑飞溅伤害到他人。在管道下料时应防止铁水烫伤施工人员。管道吊挂时管道安装人员应和起重人员配合，完毕挂管工作。吊挂过程中应严格检查钢丝绳绑扎与否牢固，钢丝绳应在管道上绕两圈，防止管道滑落伤人。(10)对施工场地的规定：建筑物上日勺孔洞应有可靠的盖板，不得任意在建筑物上打砸孔洞,如必要时应经有关部门同意。八.危险原因控制对策表一序号项目安全风险分析采取措施1管口打磨机械损伤、触电L磨光机必须带保护罩使用，防止磨片破碎2 .更换磨片必须拔掉电源线方可更换3 .电源线接线必须由电工进行接线与拆除4 .操作人员戴好护目镜及手套。2管口封闭杂物留在管内影响安全废棉纱、脏油、磨片、磨头集中寄存回收，确认管内无杂物后用铁皮盒封闭管口3管道预存管道临时悬挂及寄存压坏格栅或钢丝绳断裂L明确管件重量，选用合适钢丝绳2点悬挂2 .垂直管道必须临挂时，钢丝绳采用防滑脱措施3 .手拉葫芦严禁超负荷使用，受力必须垂直4 .临抛位置采用加固措施，防止压坏锅炉格栅4管道对口轻易发生机械损伤、质量事故L使用手拉胡芦时必须垂直起吊，焊接时防止钢丝绳接地。2 .对口严格按规范施工，严禁强行对口3 .空中对口脚手架搭设必须符合安全规范规定5支吊架安装锋利的边缘轻易把手划伤，对人体导致伤害工作时，戴上帆布手套6焊接作业轻易发生灼伤、触电、质量事故L焊接作业时戴好焊工手套，穿好焊接作业服，焊条头严禁随意丢弃2 .焊机必须有可靠0¾接地措施3 .焊接前查对材质，防止错用焊材7脚手架搭拆倒塌，发生伤亡事故1 .脚手架必须搭设牢固，符合安全规范2 .施工人员在脚手架上作业时，安全带必须悬挂在处，且悬挂点必须牢固可靠8设备运送交通事故1 .设备倒运时，必须专人引路指挥2 .运送过程中速度在20迈如下3 .货品用钢丝绳封车牢固9管道起吊由于保护不妥，轻易导致设备及管道损坏事故1、起吊用品、锁具等必须经检查合格后方可使用。2、起吊时应由专人统一指挥，操作工与起重工必须持证上岗。3、管道应采用措施防止钢丝绳滑脱4、管道预存时，防止发生与其他设备部件碰撞5、起吊时应在物件扶稳扶正后方可起吊
