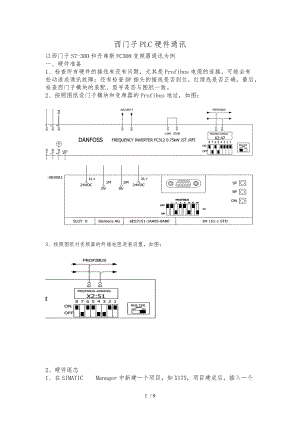

. 西门子PLC硬件通讯以西门子S7-300和丹弗斯FC300变频器通讯为例一、硬件准备1、检查所有硬件的接线有没有问题，尤其是Profibus电缆的连接，可能会有松动造成通讯故障；还有检查DP插头的接线是否到位，红绿线是否正确。最后，检查西门子模块的装配、型号是否与图纸一致。2、按照图纸设门子模块和变频器的Profibus地址，如图：3、 按照图纸对变频器的终端电阻进展设置，如图：2、 硬件组态1、在SIMATIC Manager中新建一个项目，如X175，项目建成后，插入一个SIMATIC 300站点，然后在站点的Hadware中进展硬件组态。2、按照图纸在SIMATIC 300站点中进展硬件组态3、首先添加一个机架4、 对照图纸将PLC的各种模块插入对应的槽位中，在插入CPU模块时需要在DP接口下新建Profibus子网5、 插入CP模块时设置它的网络波段和IP地址，并且新建以太网络6、 当需要两个DP接口时可以将MPI/DP接口设置成Profibus子网7、 按照图纸的Profibus网络将变频器和西门子ET200S模块挂到相应的网络上，插入FC300时要选择编程块，然后双击参加。8、 添加ET200S模块时，按照订货号从右侧目录中寻找，并且只能添加对应ET200S的接口模块中的模块。9、 按照图纸在组态中设定变频器和ET200S的Profibus地址，每一个Profibus子网中的地址都是唯一的，不可重复，但是不同网络中的地址可以一样10、将所有器件添加并设定地址后，点击“保存和编译按钮，验证组态是否正确、有无冲突。三、下载组态1、在SIMATIC Manager界面中设置“选项设置PG/PC接口，选择通讯网络接口为“Realtek PCIe FE Family Controller2、设置好通讯接口后，在HW Config界面中点击“PLCEnthernet编辑Enthernet节点“分配IP组态，即可建立与PLC的通讯。4、与PLC建立通讯后，点击下载按钮，将组态程序下载到PLC中。5、组态下载后，将PLC在线，看组态是否与实物一致、通讯有无故障。6、如果组态和硬件没有问题，一般的通讯故障的问题都是Profibus地址没有拨对，或者Profibus电缆接线没有压紧、到位，还有终端电阻没有按照图纸翻开。9 / 9
