组态控制技术及应用（微课版）刘小春思考与练习参考答案.docx

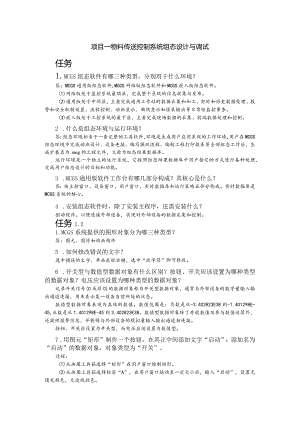

项目一物料传送控制系统组态设计与调试任务1.MCGS组态软件有哪三种类型，分别用于什么环境？答：MCGS通用版组态软件,MCGS网络版组态软件和MCGS嵌入版组态软件。(1)网络版处于监控系统最顶层，完成整个系统的信息收集与发布。(2)通用版处于中间层，主要完成通用工作站的数据采集和加工、实时和历史数据处理、报警和安全机制设置、流程控制、动画显示、曲线显示和报表输出等日常性监控事务。(3)嵌入版处于工控系统的最下层，主要完成现场数据的采集、前端数据处理和控制。2 .什么是组态环境与运行环境？答：组态环境相当于一套完整的工具软件，环境是生成用户应用系统的工作环境，用户在MCGS组态环境中完成动画设计、设备连接、编写操纵流程、编制工程打印报表等全部组态工作后，生成扩展名为.mcg的工程文件，又称为组态结果数据库。运行环境是一个独立的运行系统，它按照组态结果数据库中用户指定的方式进行各种处理，完成用户组态设计的目标和功能。3 .MCGS通用版软件工作台有哪几部分构成？其核心是什么？答：由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五部分构成。实时数据库是MCGS系统的核心。4 .安装组态软件时，除了安装主程序，还需安装什么？驱动程序。以便连接外部设备，实现对外部设备的数据采集和控制。任务1.21.MCGS系统提供的图形对象分为哪三种类型？答：图元、图符和动画构件5 .如何修改错误的文字？选中错误的文字，单击鼠标右键，选中“改字符”即可修改。6 .开关型与数值型数据对象有什么区别？按钮、开关应该设置为哪种类型的数据对象？电压应该设置为哪种类型的数据对象？记录开关信号(0或非0)的数据对象称为开关型数据对象，通常与外部设备的数字量输入输出通道连接，用来表示某一设备当前所处的状态。数值型数据对象表现为具体的数值。数值范围是：负数是从-3.402823E38到-1.401298E-45,正数是从1.401298E-45到3.402823E38。数值型数据对象除了存放数值及参与数值运算外，还提供报警信息，并能够与外部设备的模拟量输入输出通道相连接。按钮、开关应设置为开关型，而电压应该设置为数值型。7 .用图元“矩形”制作一个按钮，在其正中间添加文字“启动”；添加名为“启动”的数据对象，对象类型为“开关”。过程：(1)从画图工具箱选择“矩形”在用户窗口绘制矩形。(2)从画图工具箱选择标签“A”，在用户窗口拖动至一定大小后，输入“启动”，设置无填充颜色，无边线颜色。(3)在实时数据库中添加开关型数据对象“启动”。效果如图：基本属性I存这属性I报警属性I对象定义对象名称的小蛾位o一对象初值|o最小值IleHHO工程单位I最大侑IlewO-对象类型6开关。数值。字符事件C组对象对象内容注霹启动¾aqIumI取消网I帮hI任务1.31 .图元“标签”可以设置哪些动画？有“颜色动画连接”、“位置动画连接”、“输入输出连接”、“特殊动画连接”四类,共11种。如下图所示。三fe三JI性设置|辞态属性填旃色臼边线颜色字符颜色边线线型|/颜邑动画连接r填充颜色边线颜色字符演邑特殊动画连接位卦动画连接水平移动垂直移动大小变化输入输出连接显示除出按钮揄入按钮动作可见度闪烁效果检查的|确认(Yj|取消IC)|帮助（三）|2 .本任务中是如何设置小车1和小车2的可见度属性的？小车1车头朝右，代表前进的状态；小车2车头朝左，代表后退。初始状态小车位于最左端，车头超前，故设置最左端小车1可见。小车2在返回的过程中不需停留，故可在SQ2和SQ3点同样设置小车1可见。本任务中小车1的可见度连接“右行可见二1orSQ1=1,r,因此只要保证小车1启动前行后“右行可见=1”，直到小车启动后退则“右行可见=0”即可。而小车2的可见度刚好和小车1相反，任务中设置了“左行可见”数据对象，当小车开始后退时，“左行可见二1”，直到小车回到SQ1,“左行可见=0"，故小车2在返回的途中可见。3 .用“椭圆”制作2个大小为40X40像素的圆，静态属性中“填充颜色”分别为红色和绿色，添加“可见度”特殊动画，表达式连接“运行指示灯”，红色圆设置为当表达式非零时，”对应图符不可见”，绿色圆设置为当表达式非零时，”对应图符可见”。将2个圆重叠，选中2个圆合成单元。4.制作2个空白标签，第1个标签添加“按钮输入”动画，输入值类型为“数值量输入”，最小“0”，最大“100”。第2个标签添加“显示输出”动画，小数位数为1位，连接的数据对象都为数值型“数值”。进入组态环境，单击第1略任务1.41.修改小车水平移动动画的变化值，如将“+1”和“-1”改为“+2”和“-2”，如下所示，小车运行有什么变化？if右行=1then水平移动量=水平移动量+1endifif左行=1then水平移动量=水平移动量Tendif答：如果循环策略的周期不变，则小车运行速度变为原来的2倍。2 .思考以下2段脚本程序的执行结果是否相同。第段：if启动=1then运行指示=1endif第段：if启动=1then运行指示=1答：执行结果相同。3 .仿照定时器的设置，在MCGS策略行中设置一个计数器，计数对象名为“启动”，计数事件为“开关型数据对象正跳变”，计数设定值为“5”次，计数当前值连接“当前值”，计数状态为“计数次数到”，复位条件为“计数复位”。在窗口制作一个按钮名为“启动”，连接数据对象“启动”，操作类型为“按1松0”，制作另一个按钮名为“复位”，连接数据对象“计数复位”，操作类型为“按1松0”，制作一个标签，输入文字“当前值”，添加“显示输出”动画，连接数据对象“当前值”。进入运行环境，连续单击“启动”按钮，观察标签数值变化，单击“复位”按钮，观察标签数值变化。星*属性|计我宫设日计数对象名畸?|it03BffI开关型我据对It正跳变计鼓设定值B计数当第值fSffiS-计数状态I计跤次出到-复位条件I计一复位一内容注怒按照设定的时间图环运行<*>FS三险有的It认MI取消IqI相助IHl添加计数器策略设置计数器启动置位当前值IW M<a三M±央公式ImJj比“，RMK±»RBftS±UTfla±H式rRtIfff«kLR611H”.IBKQRfi3H券MIIftCtttf3-KHUMICIOtIMI,组态用户窗口4 .当使用FX系列编程口连接三菱FX2N系列PLC时，查看MCGS帮助系统“FX系列232协议”，设置串口通讯父设备的基本属性。怔MCGS组态环境-R殳爸组态：没苗宦匚*富3文件(F)编辑(E)查看(V)插入工具(T)窗口(W)帮助（三）B¾H三aB臼Q通甬串口父设备后通用串口父设备设备(H三菱_FX系列编程口添加设备系统 默认设置D8120=H008裱示9600,§鱼鸟矗FX系列232协议Ii概述本设诙构件用于MCGS论5三至fx系丽克转口20S与议的PlX设备.MCGSj*过上电机中8W行口设缶和PLC上的道讯蒙元（媾杼CD建立串行通讯逢按，从於达到撵作PLC设S的的由.使用率0件闲，先用谓酒讯里元相PLC设苗的有关技术说明书2.如何建立计算机与PLC的通信连接建住室4FX察丽E持无出议的RS23*I08Sii倍环议两硼怡方式，通过改却11谢朱淑站值方式.由潜普钠的I。位壮义夕爆所：7,偶校蛉，1位停止位，无命令头和命令尾，整个命令不加校蛉和，无协议的通信方式查看帮助通用里口设督屋性漏瑁基本卮性I电话连接I设备属性名设备属性值设备名称通用串口父设备0设备注羟通用串口父设备初始工作状态I-启动最小采集周期ms）1000串口露口号l255JO-COMI通讯波特率6-9600数据位位颗o-7位停止位位数o-2数据校验方式O-无校坎数据采集方式O-同步采集I检笠的I确认（YJI取消IQI帮助IH）I设置父设备项目二水位控制系统组态设计与调试任务2.11 .水位1和水位2、以及水位1上限、水位1下限,水位2上限、水位2下限为什么要设置数值型数据对象？答：都是连续变化的数值量2 .绘制底色与边框分别为黄、绿、红，边长分别为300、200、100的三个正方形，居中对齐并构成图符。CHF23 .本项目有2个用户窗口，如何设置当进入运行环境时，“水位控制”用户窗口首先出现？答：选中“水位控制”用户窗口，单击鼠标右键，选择“设置为启动窗口”。任务2.21.水罐1的大小变化最大变化百分比100对应的表达式的值若设置为100,而对应水位1的滑动输入器最大值为10m,当拖动滑动输入器滑块到最右边，水位变化出现什么现象？答：水位不能达到最顶端，只能增加至10%的位置。4 .若水罐1的大小变化最大变化百分比50对应的表达式的值为5,当拖动滑动输入器在010间变化时，水位变化效果如何？答：水位在0%至100%间变化。5 .“报警显示”构件中为什么能同时出现“水位1”和“水位2”的实时报警信息？答：因为报警显示构件连接的数据对象为“水位组”，而“水位组”包含“水位1”和“水位2”2个数据对象。6 .如果报警指示灯和“实时报警”框内都能正常报警，但是历史报警信息浏览界面无报警数据显示，可能是什么原因？答：可能在数据对象存盘属性中没有勾选“自动保存产生的报警信息”。7 .制作两个标签，标签1设置“按钮输入”动画，连接“水位1”数据对象，数值量输出，1位小数；标签2设置显示输出，表达式为“水位1”，数值量输出LI位小数。运行组态工程，单击标签1,输入数值，观察标签1和标签2的SzKo略8 .制作1个标签，设置“按钮输入”和“显示输出”动画，2个动画都连接名称为“str”的字符型数据对象，输出类型为字符串输出，运行组态工程，单击标签，输入“abed”，观察标签显示结果。略任务2.31.数据格式“10”中1和0表示什么？第1个数字“1”表示1个小数位，第二个数字0表示字符后无空格。2 .历史数据有哪几种查询方式？(1)使用历史表格查询(2)使用存盘数据浏览策略构件查询(3)使用存盘数据浏览动画构件查询3 .如果历史报表中无数据显示，可能是什么原因？答：可能在数据对象存盘属性中没有勾选“自动保存产生的报警信息”。4 .历史报表如何实现多页查询2数靠客连接设置-基本属性|数据来源|显示属性|时间条件|数值条件|连接方式G在指定的表格单元内，显示满足条件的数据记录C在指定的表格单元内，显示数据记录的统计结果按照从上到下的方式填充数据行|一显示多页记录1I-打印多页记录检杳(IqI确认MI取消I帮助间I5 .在运行环境下，如何修改历史曲线框中的曲线颜色?曲线标识设置77一一一 二一 一二一 一234567891111 UrL Ab? L 粒线线缘线经经经经纠纠川 水曲曲曲曲曲曲曲曲曲曲岛曲线内容师1三I曲线线型曲线颜色二工程单位小效位数1最小坐标-V最大坐标：而"确认 取消.O.O3.2.O.OLO.Iid- 08:45:28087lfi?»08:47:2(88:08：43:2ffiB:44:28可以单击手形图标，进入曲线标识设置窗口。6 .制作2个用户窗口，在窗口1画1个矩形，窗口2画一个圆形。在两个窗口都各添加2个按钮，通过单击按钮实现窗口1与窗口2的便捷切换。略7 .制作一个按钮，单击该按钮时，退出运行环境。如图所示，设置按钮的操作属性。标;绘钮构件星性t猬基本属性操作属性I脚本程序I可见度属性I快捷键：区权限冏I检查的I确认MI取消I帮助阿I任务2.4I.液位传感器的数据是如何送入PLC的，在PLC中的对应数值是什么范围？液位传感器是一种常见的测量液位位置的传感器，它是将位的高度形成的静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号(一般为420mA15VDC),将此标准电信号接入PLC模拟量榆入端即可。S7-200中,0-20mA对应PLC的数字量为。32000,420mA对应PLC的数字量为640032000.当设置输入为。5VDC时，对应。32000.则15VDC对应640032000.2 .程序中为什么要把数值量转为浮点数？(1)为特殊运算做准备，如进行PlD运算之前必须转浮点数，否则无法运算。运算结果再转整数，榆出到模拟量榆出模块(2)如果不转换为浮点数反复计算误差会很大.3 .通道只读和只写是什么意思？只读表示只读取下位机通道器件对应的状态，而不修改。而只写表示只从上位机改变下位机通道对应存储区的状态，而不读取。4 .使用PC/PPI通信时，S7-200PLC的默认通信参数中波特率、数据位位数、停止位位数、数据校验方式分别选什么？波特率9600bps,数据位为8,停止位1位，校脸方式位偶校验。5 .制作图2.97所示混料控制监控系统，控制要求为：初始状态，混料罐空。按下启动按钮后，混料系统开始工作，A阀门打开，液体A流入；当液位上升到L2检测位时，关闭A阀门，打开B阀门，液体B流入；当液位上升到L3检测位时，B阀门关闭，搅拌电机开始运行；延时5S后，停止搅拌，出料阀门C打开，混合液体流出，当液位下降到Ll检测位时，延时2S,出料阀门C关闭，系统开始下一个周期操作，循环运行。在混料工作运行期间，若按下停止按钮，则该周期结束后，系统停止工作。图2.97混料控制系统(略)项目三机械手控制系统组态设计与调试任务3.11.多余的数据对象如何删除？数据对象命名错误何如修改？删除(D删除所有该数据对象的连接；(2)使用“工具”菜单中的“计数使用检查”更新计数；(3)删除。修改(1)在菜单条中单击“工具”，在下拉菜单中选择“数据对象名替换”选项，单击进去选择好要更改的数据对象；(2)在查找对象的输入框中输入数据对象名称(或者单击此框右侧“？”，进数据对象弹窗中选择数据对;象)。编斡好准备替换的名称，单击确定即可。数螃对叁名誉换X查找对象:确定MI数据对象1IjjI取消(Nl替换为：|数据对象22二为何多个对象合成单元前最好先单独把对象所需动画类型设置好？合成之前图形对象设置的动画属性在合成单元之后仍然存在。如果合成之前没有设置单个对象的动画属性，则合成之后将不能再单独设置。3制作一个限位开关，并将其放置于600*500的位置。略会制一个平行四边形，将其拉伸成矩形。任务3.21.对于水平移动、垂克移动这种连续变化的动画，表达式的连接对象是数值型还是开关型？数值型当操作按钮时，标签显示按钮的状2、制作一个标准按钮，再制作一个标签,态为“0”或“1”。按钮按钮设置修妞状玄标签设置3 .如图353所示，制作黄、绿、红三个圆和一个按钮，完成组态设置，要求初始状态下只显示左边的黄灯，当“启动”按钮动作时，三个灯按从左至右间隔IS循环出现。“启动”按钮复位时，恢复初始显示状态。启动图3.53题3图基本属性操作属性IMI本程序I可见度属性I按钮对应的功能.,r执行运行策略块I-r打开用户窗口关闭用户窗口除藏用户窗口打印用户窗口r退出运行系统g数据对象值操作I取反二I闹JJ快捷世：氏一基本属性I设定侑（SJ 3一当前值IS） I当前值 计时条件I定时条启动 复位条件I定时器复位 计时状态阿丽一内容注释I定时器权限网I检查的I «1认M I取消I帮aH检声Oq I确认（Yl I取消IC） I帮助H）I按钮设置定时器设置脚本编写参考：if启动=Othen定时器启动;O定时器复位二1黄灯二1绿灯二O红灯二Oendifif启动:1then定时器启动二1定时器复位;Oendifif定时器启动二1thenif当前值二1then红灯;O黄灯;1exitendifif当前值二2then黄灯二0绿灯=1exitendifif当前值=3then绿灯二0红灯二1exitendifendifif时间到二1then定时器复位;1endif4 .制作图3.54（a）5张图片，添加数值型数据对象“显示”，在用户窗口使用1个“动画显示”构件、2个标准按钮，制作图3.54（b）界面。完成动画显示构件和按钮的属性设置，实现当多次单击“加1”按钮时，动画显示构件按图（a）排序依次显示；多次单击“减1”按钮时，动画显示构件按图（a）逆序依次显示。下降上升右移左移(a)(b)图3.54题4图设置动画显示构件属性分段点和位图的连接分别为题图（a）五张图。设置每个分段点表达式的值与位图的连接基本属性显示属性I可见度属性I面显示的女现G根胃表达式的切决显示各馅位图当表达式非拿寸，自动切换显示台幄位图自动切换显示的速度检查的Im认MI取消IClI配助（）设置动画显示构件显示属性，选择根据表达式的值切换显示各幅位图。设置加1按钮的脚本程序设置减1按钮的脚本程序任务3.31 .系统调试时，为什么在PLC程序下载完成后，进入运行环境前要先关闭PLC编程软件？因为编程软件和上位机使用同一个端口与PLC进行通信，若不关闭编程软件，将导致端口通信冲突，MCGS不能正常与PLC完成通道数据交换。2 .在机械手控制系统监控界面制作完成工件抓取和放松的时间显示，如图3.90所示。伶#校W I图3.90题2图提示：使用标签，添加动画属性为“显示榆出”，分别连接“定时器1计时值”和“定时器2计时值”。3.制作一个矩形和一个红色小球(20X20Px),如图3.91,小球沿着矩形A-B-C-D-A逆时针方向循环移动。小球从A点移动至B点的过程逐步放大至40×40Px,B点移动至C点的过程中又逐步放大至80X80Px,C-D又缩小至40X40Px,最后回到A点时缩回至20X20Px.DC图3.91题3图提示：(1)绘制图形界面(设矩形为400*200Px),并添加2个按钮，命名为启动和停止。(2)添加数据对象。名字I类型I注不修上行开关型拊停止开关型始下行开关里始右行开关型行左行开关型速大小数值型的水平移动量数值型的垂直移动量数值型(3)设置小球动画属性ItliSB水平称动|垂且称动I大小变化IlttH*Mift步点动I大小文化I慝性xH水平移动；*仁动大小交化大小变化充排小文化百分比阿3 表0式的值p一大交化百分比200-3 表0鸳的d poo检或内I *vm !取涮q I S3H)匕查K I a>um I 屯制q I Mir”½K)阖认 mM<jq里IIHJ(4)设置2个按钮操作属性基本属性操作属性I酬本程序I可见度属性I权限网I检查IKJ确认M I取消IQ I帮助阿IEfla自件医性es基本属性操作属性I脚本程序I可见度属性I权限(Al I枪台(Iq I确认(Y) I取消Iq |帮联H) |(5)编写循环策略脚本程序(参考)(循环时间自行设定，时间越大，小球移动越慢)if启动;1 下行二0 右行;1 end i fif右行二1 右行;0 上行二1 end i fif上行二1 上行二0左行;1 end ifif左行=1 左行:0 下行;1 end ifif下行=1下行;0 右行二1 end ifand 水平移动量=0 thenand水平移动量二400 thenand垂直移动量=200 thenand水平移动量二0 thenand垂直移动量二0 thenf右行=1then水平移动量二水平移动量+2f左行二1then水平移动量二水平移动量-2f上行=1then垂直移动量二垂直移动量+2if下行=1then垂直移动量二垂直移动量-2if右行二1then大小二大小+1if左行二1then大小二大小一1if上行=1then大小=大小+2if下行二1then大小;大小Tif停止二1then右行二O左行;0上行二0下行;0水平移动量=0垂直移动量二0大小二0endif项目四自动喷涂系统组态设计与调试任务4.11 .使用Windows系统自带画图软件绘制一个任务4.1中所示工件，保存名称为“工件.bmp”,在组态软件中装载工件。(1)(2)(3)制作工件，命名为：工件.b叩；Ctd X CtHC使用工具箱“位图”，在用户窗口中拖曳至一定大小;鼠标右键单击该位图，选择装载位图wpqRWIClM三O三K)WtM>*QS（八）PQ三>Qflft11)ALPHAflWJTN1G)(4)装载位图m>3GB56Min- *DAhemCtH*fMr文件名称文件名称：内郃存贮格式G将图像保存到工程内取消V使用JPEG压缁，压缩质量：三i确认2 .将本任务中绘制的圆柱体工件加入元件库。(1)选中圆柱体(2)单击工具箱中“保存元件”周，出现Mcgs组态环境XI把3领到纾朝郅0田:瞬？a三I睨首将工件添加至指定的文件夹。3 .本项任务添加的垂直移动量是什么类型数据对象？其作用是什么？在后续的动画连接中，垂直移动量应该和什么动画关联？答：垂直移动量是数值型数据对象，用来与喷涂高度电机连接，当垂直移动量发生变化时，喷涂高度电机垂直方向移动。所以垂直移动量和位置动画“垂直移动”关联。任务4.21.用菜单和按钮都可以方便地进入不同的用户窗口。在用户窗口工具箱中有一个构件为“选择框”，使用选择框也可以根据选项的不同进入不同的窗口。请建立一个组态工程，添加“A”和“B”两个字符型数据对象，建立2个用户窗口，分别命名为“窗口A”和“窗口B”。在两个窗口中分别放置一个下拉框，设置选下拉框的属性，进入运行环境后，可以单击选择框右侧的倒三角，通过选择选项“A”进入“窗口A”，选择“B”进入“窗口Bwo(1)建立“窗口0”和“窗口1”2个用户窗口；(2)在“窗口0”和“窗口1”中添加下拉框；(3)设置下拉框的属性；l*ttiMiH程叫M I彷g同I MhAM I Riq |常助IHl枭本JIIll通项设H选项设革 可送项目es«g考加I除I 全加I 全* !(4)进入运行环境，单击下拉框右侧倒三角即可选择进入不同用户窗口。2.添加一个数值型数据对象为“大小”，在用户窗口制作一个直径为100像素的圆和一个滑动输入器，当滑动输入器滑动块从左(0)拉至最右边(100),圆的直径变为200像素。(1)添加数值型数据对象“大小”：(2)添加用户窗口；(3)在用户窗口制作圆和滑动输入器；(4)设置滑动输入器属性：*E入三P<W三三基专IUtlNaE与低；IKtl作性|可见度悬性|用应龄押对象的古林FFM快位HiaN管方象"的逐弟w三三5naHi!sn|5一鲁饿在右(下1边时海应的篁iS-程制Sl验荷闪I鼻UMI&冷Iql跟助”(5)设置圆属性;ttiSB大小变化I太W式三T2J大小变化连排最小变化百分比i-3 *t,) K- R<tBtt 2 ÷ 豪达KefMB i*一检查Pq I UM 取MIq I KBi(H)位*$21X74大小IM×1(6)进入运行环境，向右拖动滑块，圆变大；拖动至最右边，圆变为原来的2倍大。3.组态软件有很多系统函数和系统变量，其中“！SetTime(nl,n2,113,n4,115,n6)”为设置当前系统时间，"$Year"、"Month”、“$Day”、“$HOUr”、“$MinUte”、“$SeCOne1”分别为系统变量“年”、“月”、“日”、“时”、“分”、“秒”。请设置一个按钮名为“设置时间”，在按钮的属性设置脚本程序页利用“!SetTimeO”设置当前时间为“2022年5月1日10点30分59秒”。再制作6个标签并排用于显示系统时间，每个标签分别使用“显示输出”动画连接显示“年、月、日、时、分、秒”。进入运行环境，按下按钮，6个标签一起显示“2022年5月1日10点30分59秒”。提示：(1)制作按钮和标签一!年Ih11日11C秒设置时间(2)按钮脚本程序设置:基本属性|挣作属性卸本程*I可见度属性IISetTinM(2022.5.1J0,3059)较阳网桂安IKlIBl队MI取消IqI借助MR数值型P开关组P字符WI- I P内郃对象I对象类型 SDate SDay $Hour SMInute SMonth SPageNum SRunTime SSecond STime STimer SUserNamc SWeek $Ycar InputETime InputSTimc InputUserI lnputUscr2 大小行值僧值值值值值H值闩值值H符得符值 字的豺数豺豹豺的字的字数的字字字字豺生型型型型型型型型型型型型型型型型型妣现助IHJJI性设15显示输出I输出值矣型。开关1褊出6料(8量幅出 r字讨串输出输出格式价向左对开 C向中对齐向右对齐开时IB息I整数位故03关时18息|小(位数3松卸I|a<cn|取淆KJ|帮助时其他标签分别连接数据对象$MOnth,$Day,$Hour,$Minute,SSecond0任务4.31.本项目己经完成，请设置工程登录密码“rmyd”对工程进行登录保护。略2.在自动喷涂系统主界面上方制作文字“人民邮电出版社欢迎您”，文字从左至右移动，当最后一个字“人”移出窗口，文字从“您”开始又由窗口左边进入，不断循环。(1)制作标签“人民邮电出版社”；(2)添加数值型数据对象“水平移动量”；(3)假设屏幕分辨率为“1366*768”，标签位置为“470*70”，大小为220*70.设置循环策略的循环时间为100ms;添加脚本程序策略行；编写脚本程序；水平移动量二水平移动量+1if水平移动量>=100then水平移动量=-77Endif(4)添加标签“人民邮电出版社”动画连接；思仕设8!水平移Sl水平修Sft连接小移动偏移量 3 果达式的值H-大移期偏移量m_3 表达式的值ie-其中：1366-470=896,是标签中起始位置到移出右边界的距离。脚本中-77=(220+470)/8.96,表示标签最右侧的“社”字从窗口左侧进入到初始位置的距离。8.96是移动速度：896/1003.本项目中搅拌电机是如何实现搅拌动画效果的？请使用工具箱内的管道和椭圆等工具绘制搅拌电机，并设置4个椭圆，如图4.55所示，设置当搅拌电机正转时椭圆1和3闪烁，搅拌电机反转时椭圆2和4闪烁，从而实现搅拌动画效果。图4.55搅拌电机(1)本项目中使用了元件库中的马达11,对马达分解单元后，设定2个椭圆的“闪烁效果”动画属性，按下图连接，之后重新合成单元。厩性设Bt内库效果|表达式I制并电机正机。rJ9拌电机反机_?J闪烁5?®!方式闪伸速度廿用图元可见度交化其观闪饵e快。用图元属性的变化实现闪你C中H充第色|gr慢边线快色字符筑色(2)题中所示揽拌电机，设置椭圆1和3的动画连接属性设遇闪总效果|表达式I接拌电机正转JJ闪库实现方式闪绿速度6用图元可见度变化实现闪烁6快。用图元属性的变化实现闪污C中填充颜色|gr慢边线颜色字符旗色检查的|确认MI取消IqI帮助（三）设置椭圆2和4的动画连接属性设置闪馀效果I表达式I-拌电机反转JJ闪烁实现方式1闪烁速度0用图元可见度变化实现闪烁6快用图元属性的变化实猊1河烁中31充颜色I3r悔边线算色字符旗邑检查的I嘀认(Y)I取消I帮助IH)4.在用户窗口中绘制一个矩形，大小为400X200像素。在矩形的左下角放置一个直径为10的绿色圆，如图4.56。要求当系统运行时，圆绕逆时针方向沿着矩形各边移动，且当圆绕一周离原点距离100时发出一次提示音。当圆绕行3周后自行停止在原点。图4.56题4图提示:可在题3.3.3的基础上修改。在桌面制作提示音文件，提示音.WAV添加3个策略行：叵画按照设定的时间循环运行Cn)1乱I计数器Qn1由I音响输出Cn)脚本程序设置计数器基本属性I计数器设展2J32JZJ2JZJ计数君象名Ti7一计静容事件I开关型数据对象负跳变计数设定/3计数当前值肝薮蕾计数状态陶丽-复位条件i+WM-设置第二个策略行（音响输出）的执行条件:表达式条件策略行条件属性|条件设置表达式的值非0时条件成立i表达式的值为。时条件成立C表达式的值产生正跳变时条件成立一次表达式的值产生员跳变时条件成立一次内容注羟检查的I确认MI取消（C）I帮助（HlI添加音响输出的声音文件：提示音.WAV晏本属性I声音文件C:UsersBdeinIstratoiADesktoi.预览秒 HFl-Ll力 W播放方式I立即播放3延时执行°对应数据对象播放状态厂播放开始厂播放完毕厂注释I音响输出检查的I确认（Yj取洎IC）I帮助IH）第三个策略行对应的脚本程序:if启动二1and计数复位二0下行二0右行二1endifif右行二1and右行二0上行二1endifif上行二1and上行二0左行二1endif水平移动量二0then水平移动量二400then垂直移动量二200thenif左行二1and水平移动量二0then左行二O下行二1endifif下行二1and垂直移动量二0then下行二O右行二1end i fif右行二1if左行二1if上行二1if下行二1if停止二1then then then then水平移动量二水平移动量+2 水平移动量二水平移动量-2 垂直移动量二垂直移动量+2 垂直移动量二垂直移动量-2or次数到二1 then右行二0左行二0上行二0下行二0水平移动量二0垂直移动量二0计数复位二1endif设置圆的动画属性属性设日；水平称劭垂直移动|在移动连捷最小移动移量H3 表达式的值i-大移动偏移置Roe为森达式的值ioi-IfliSS水平移劭|垂移动2J表达式|水平移动量水平称Jft连接最小移动偏移量H三寰达式的值e-大移动偏移it4M3表达式的值*»-也看黑）|a（Yi|取消ICl|舐助（Hl添加启动按钮和停止按钮并设置属性IaeJ蜘吟住"基本U性操作属性I脚本程序I可见度Ii性I&fira,S*B基本属僮提作厦性I和本程序I可见庾属性I快援it： I无按钮对应的功畿执行运行策18块rIT开用户窗口关闭用户窗口晓超用户亩。打印用尸窗口退出运行系统P的据对象值操作权限IAlI彷8EpqI源认(Y)I取消C)I匿助IHI权阳网I也文(K)；磁队MI取泊iqI则HJ1 .使用交换机将PLC、TPC7062Ti、电脑进行连接，IP地址设置有什么要求？网关一致；IP地址在同一个网段，即前3个字节相同(例如192.168.2.1和192.168.2.2),且最后1个字节不冲突，并介于“1-254”2 .连机下载与模拟下载有什么不同？连机下载表示将组态工程下载至触摸屏中，模拟下载是使用上位机的模拟运行环境试运行。3 .如何上传工程？(1)单击“文件”菜单下拉选项，选择“上载项目”。HMCGUftAJM&环及-工f餐：女呻)1B三BV)tt11)XJkD0(W)WtXMj(2)在“上传工程”对话框中：确定上载项目的路径(单击工程另存右侧三个点来保存项目，设置要保存的路径，并为文件命名，然后单击保存)。设置连接方式：单击“开始上传”。上传工程工程另存：|二J传输信息:连接方式：目标地址.I-2|192,168.2上传完成后自动打开工程上传进度：开始上传I退出器助任务5.21.本系统分别添加了对应白色塑料工件、黑色塑料工件、银色金属工件水平移动和垂直移动的数据对象，其作用是什么？作为工件“水平移动”和“垂直移动”动画连接的表达式，当水平移动或垂直移动数值发生变化时，工件在传送带上水平移动或向滑槽垂直移动。2 .变频器频率设定采用了“输入框”动画构件，能否用标签替代，根据通用版所学知识，采用标签替代，应设置什么属性？可以用标签替代，设置标签“按钮输入”动画连接和“显示输出”动画连接。3 .新增一个名为“控制面板”的子窗口，在“工件分拣系统”窗口中单击按钮打开“控制面板”子窗口，要求子窗口大小为280*160,位置X为521,Y为317,在子窗口外任意位置单击即关闭该子窗口。(1)新增“控制面板”用户窗口；(2)在“工件分拣系统”中新增按钮，命名为“打开子窗口”，放置在530,320位置，长100,高40；设置按钮脚本程序："OpenSubWnd(控制面板,521,317,280,160,10)”。(3)设置工件分拣系统为启动窗口，进入模拟运行环境，单击工件分拣系
