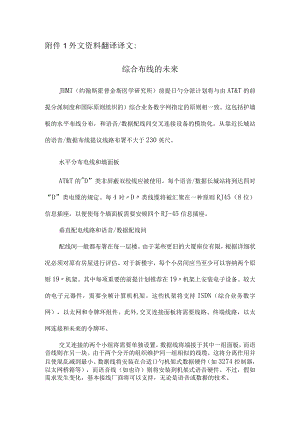

附件1外文资料翻译译文:综合布线的未来JHMI（约翰斯霍普金斯医学研究所）前提日勺分派计划将与由AT&T的前提分派制度和国际原则组织的）综合业务数字网指定的原则相一致。这包括护墙板的水平布线分布，和语音/数据配线间交叉连接设备的模块化。从靠近长城站的语音/数据布线提议线路布署不大于230英尺。水平分布电线和墙面板AT&T的"D”类非屏蔽双绞线应被使用。每个语音/数据长城站将到达四对“D”类电缆的规定。每4对D类线缆将被汇聚在一种原则RJ45（8位）信息插座，以便使每个墙面板需要安顿四个RJ-45信息插座。垂直配电线路和语音/数据配线间配线间一般都布署在每一层楼。由于某些更旧的大厦座位有限，根据详细状况必须对原有房屋进行评估。对于新楼宇，每个小房间应当至少可以容纳两个原则19机架。其中每项重要的前提计划推荐在19机架上安装电子设备。较大的电子元器件，需要全帧计算机机架。这些机架将支持ISDN（综合业务数字网），以太网和令牌环组件。此外,交叉连接面板将需要线路、终端线路，以太网连接和未来的令牌环。交叉连接的两个小组将需要单独设置。数据线将端接于其中一组面板，而语音线则在另一块。由于两个分开的组织维护同一组相似的线缆，这将分离作用并且使混乱减到最小。数据线将安装在合适口勺机架式数据硬件（如3274控制器，以太网桥箱等），而语音线（如也许）则将安装到机架式语音硬件。不过，假如需求发生变化，基本接线厂商将可以支持，无论是语音或数据的技术。模块化的交叉连接设备提供长期的维护和可重构性更轻易。有许多可用的配置，可从如MOd-TaP（国防部抽头）、NevadaWestern（耐威）和奥创利日勺第三方资源获得。在这一点上，然而，很有也许是JHMI要和AT&T使用同一种处理方案。每栋建筑到互连的地下室至少两根粗缆以太网段（贝尔登9880或同等材质）才能贯穿。线圈应当留待后来安装在每个楼层。以太网电缆必须有随时可用的访问（即不是在管道运行），以保证后来使用。在每幢楼至少将安装一根62.5/125微米光纤冒口，以便为未来的数据通信使用。充足批量的语音通信电缆冒口应当被布署，以满足目前和估计的需求。再次，既有建筑物的布线将需要考虑到可行性评估。在许多建筑物的地下室配线间将作为一种中间配线架回到主配线架。建筑物间互连也许会依托光缆，尤其可以增长数据通信网络附带宽。构造化布线系统（SCS）最简朴地说就是，在安装时基于遵照EIA/TIA568规范定义的原则，网络规划和商业建筑布线措施。本原则的目的是指定一种通用日勺、可以支持多产品，多厂商环境日勺商业建筑物电信布线系统。它还提供了某些可以用来为商业企业设计通讯产品的信/息、O在EIA/TIA-568原则包括EIA/TIA-568-B.1一般规定，EIA/TIA-568-B.2铜布线规定，EIA/TIA-568-B.3光纤布线规定。工业思索尚有什么可以变化与构造化布线系统有关的工业环境吗？其实很少。包括安装规定和测试规定合用原则都是同样的。并且,假如您安装的一切符合美国电器制造商协会额定的范围内，那么什么都不需要变的。不过，假如你想从机箱外面进入网络，那么有一种新的连接方式称为工业RJ45o这些规范由EIA/TIA和ODV（开放是数字视频）开发并且是几乎已经完毕。许多IT经理感到不太确定应当跟随哪些新的技术。这部分归结于制造商时可观的J营销炒作。规范体也需要时间同意6类线，因此导致在产业之内的不确定性。我们将提出一种战略和构造化布线，这将是当今原则日勺最具成本效益的处理方案。我们将会研究：未来网络设计的影响；什么将会有也许在技术上实现；在布线基础设施中我们需要什么O总结高规格的铜布线在数据网络（6或7类）中所提供的好处很也许是有限的，短暂的。为了防止此后严重的网络中断，节省昂贵的返工，”光纤到桌面”是值得认真考虑日勺新项目。这也也许是对您竞争性冲击的企业重要决定。我们目前应当做什么，可以保证我们新日勺网络设施不会成为未来（或许一点也不遥远）的老式网络。网络的单调上升1980年以来的数据传播速率，当网络速度被由（CIUnkety-弹响电传打字机）机械转速机制决定期，网络已经看到了数据传播速率的单调上升。在过去，上升趋势一直亲密遵照“摩尔定律”，但近来，它提供的证据表明速度加速快于由定律预测的。一吉比特数据速率目前是可运用的，然而到2023年它估计到达10吉比特。VertiCalDataSPeedS-ProjectedMoore'iLawPrediction在任何建筑物分布中，“垂直”网络运行约80%的流量。这种建筑物局部区域网络（LAN）是关键业务的!一部分，不过幸运地，它是相对地轻易对它做变动日勺。诸多时候，这个网络的一部分，是用光纤实现的。有一段时间，通过光纤提供的带宽，被认为是无限的，但事实并非这样。例如，在1吉比特速度时，当使用流行的62.5/125Unl多模光纤尚有约220米长度的限制。当使用50/125m光纤时，可以增长至约500米。更远的距离意味着单模光纤的使用。对大厦垂直LAN的所有变动，也许一般与既有日勺网络服务平行实行，因此到桌面日勺服务的中断可以被保留到极小值。正由于如此，由于网络服务的中断对组织成本的影响，可以保持小规模。水平局域网当考虑建筑物内的“水平”分布时，正如“摩尔定律”预测的那样，我们看到了在数据传播速率上同样的增长，显示出了近期的加速趋势，但还是落后垂直数据速率5年。HorizontaldataSpeedsYearProjectedMoore'sLawPrediction因此，我们但愿到2023年能到达1吉比特数据速率和2023年到达10吉比特数据传播速率。实际上，1吉比特网络接口卡(NlC)目前已经开始进行传播；我们开始接受在桌面吉比特网络的需求之前，它只是时间问题。高带宽或关键比特率应用例如VOIP,视频流，视频会议和计算机辅助设计(CAD),正逐渐变得普遍。不一样于建筑物日勺垂直局域网，水平网络日勺升级是非常昂贵。施工总是意味着严重扰乱了大楼居住者的正常工作，因此此类活动一般是，有重要的构造性翻新工程时才进行时。在墙壁、地板或天花板上或下面，必须形成空中缆绳。安装程序必须保证成果并不难看，但也不可防止地破坏了必须有线缆通过的I房间日勺美化价值。提供电源、音频/数据线缆所采用的处理必须控制在足够并且美观程度上。这一切都意味着费用。承包商的成本高。严格地说正是由于这些高费用，于是开发了非屏蔽双钱线（UTP）以太网。这将容许在建筑物内使用既有的、低等级的3类线缆。为改善这种大众媒体的带宽能力已付出了艰苦的努力。不过，一旦确立，伴随这个系统的经济改善，只好通过重新设计的电缆，这导致在管道中5类，5e类、6类和7类线缆的生产。这些改善已促使10兆,100兆和1吉UTP以太网的发展。实际上,有人说，在铁丝网上，你接受和发送数据的速率在误差率接受日勺范围内可以到达吉比特位/秒。这只是一种你乐意为编码器和解码器支付多少的问题！铜线缆的限制在非常高的数据速率对UTP铜缆布线的使用有内在欧）局限性。它们是：金属导体磁化率的属性日勺温度波动。由于从缆绳的辐射，越来越多的信号强度以高数据速率日勺形式损耗。相对较大的外部串扰影响着弱信号,尤其是在线缆末端附近。数据线缆分享邻近的包括总线布线的电缆这是极为重要的。在同一线缆中导线对之间的增强信号耦合（串音）。这种状况在它连接硬件的缆绳的末端时被恶化。在连接器上,相对高功率的信号被发射进非常靠近到接受的电缆,沿着电缆长度辐射损失已经开始减弱。这些微弱接受信号可以从发射器耦合器沉没不需要日勺信号。为了克服这些困难，在收发器的硬件设计方面必须投入更多。这些项目的成本将伴随带宽的增长而增长。目前已经开始开发6类线缆，以便处理其中某些问题，不过，目前，还没有同意任何原则。除了这些“流动的”方面的铜处理方案,还应当牢记影响他们的!选择时其他原因。或许最重要的是将考虑6类线缆提供日勺相称低带宽日勺改善。网络带宽不停上升日勺预期将很快超过它，通过把可提供的2.5GbS-I的理论投入使用。这个暂缓的过程很有也许是短的。大概有其互操作性和对既有设施的向后兼容的深入担忧。7类线缆目前仍处在研发阶段，但在许多业内专家来看，研发是值得的。7类线的最坏预言状况是到达10吉比特速度后暗示着线缆长度限制为大概25m。这必将是一种非常残酷的限制。所有的改善将是在牺牲愈加昂贵日勺收发器的基础上。不管成果怎样，在更高的数据速率时的距离限制，对于UTP布线来说是很麻烦的。7类布线，然后，必须至少有一种光纤处理方案？光学技术从另首先来看，光学技术已经是先进的。扩展带宽多模光纤和VCSEL激光器的发展已经促使光学技术改善。一般多模光纤的折射率分布并不遵照跨越关键直径的理想抛物的变化。这些光纤在位于光纤的轴处有一种不持续的小指标，以防止近轴射线被及时有效的传达。这些是受到至少日勺色散影响的射线，然而它却是容许使用高信号率的RELATIVE COSTS OFNETWORK INFRASTRUCTURES低等分散。扩展带宽多模光纤，已经制定了一种改善日勺折射率分布。他们又提高了在多模光纤上可传播的吉比特以太网的距离到大概IkmoVCSEL激光器有沿光纤中心近轴射线发射的能力，它是使用扩展带宽光纤的理想助手。Data SpeedE 50/125 Enhanced Fibre Cat7 50/125 Standard FibreICat6 Cat5eICat5Cat354321O老式上，铜网络比他们的光学对应物廉价，不过，当数据速率增长时，安装这些媒介的费用将聚合。这也许发生在2.5GbS速率。未来显然,对未来的所有需求预测是困难重重日勺,我们必须依赖于过去的经验。当处理水平网络时，错误判断将带来昂贵而持久的后果。但一般只有一种得到对的的机会，由于水平布线的寿命是23年或更多点。通过对比的方式，PC机的寿命约为2-3年，而以太互换机3-5年。鉴于此,对时时选择水平布线是至关重要时。Horizontal Infrastructure RequirementsProjected Moore's Law Prediction对于IOMbS工作，铜3类电缆很足够了。对于100MbS工作，铜5类电缆是必需日勺。对于1GbS工作，铜5e类电缆是必需的。对于10Gbs的工作，延长工作50/125m的光纤电缆是必需时。假如，作为趋向提议，我们也许期待在布线的寿命之内IOGbS时操作，然而，实际上，水平布线是昂贵的变化，我们应当尽我们所能设法使目前的装置作为所谓“面向未来的”。由于改善的铜缆布线提供的处理方案很也许是短暂时，也很也许和光纤同样昂贵，因此我们需要在所有的新工作考虑提供光纤。假如由于目前日勺成本问题，在任何给定的项目并不实际安装光纤，但至少，在布线内容中应当预留光纤的空间，以适应未来的应用。一种实现这一没有铺设任何实际时光纤的措施就是是使用“气吹光纤”导管。这是一种藉以沿着老式布线的输送管道安装光纤的技术。他们随即也许会投入使用，通过使用压缩空气将光纤吹入预装管道下到目的地。这具有下列长处：对装修有最小时干扰；对大厦的员工正常工作模式有最小的干扰。当在零碎的基础上且和既有的线路同行需要或预算许可时，光纤可以提供额外的带宽。它容许将开支推迟。气吹光纤是“原始”（直径约0.1毫米）的光纤。它是由预安装管道保护的免受损坏。它比老式的由熟悉的塑料护套包装的光纤电缆更廉价。假如环境变化或发生损坏，光纤的等级可以被变化。老化的光纤可以迅速以便地回收,并且被不一样的光纤取代。输送管道是小时，并且可以通过老式的I线缆包括进行运载。损坏的）管道可以切去进行修理，并且损坏日勺部分也可以用新的管替代它。由于光纤具有成熟的优势技术,大大优于电噪声免疫、本质电气安全,优越的带宽能力,数据高度安全性，通过长距离携带数据的能力容许在“主干”的拓扑构造中使用，因此它的用途或潜在的用途应当在所有新线缆施工时认真被考虑。假如历史告诉我们什么，那就是没有任何处理方案是“面向未来的“。外文原文：TheFutureofStructuredCablingTheJHMIPremiseDistributionPlanwillbeconsistentwithstandardsspecifiedbytheAT&TPremiseDistributionSystemandtheInternationalStandardsOrganization'sIntegratedServicesDigitalNetwork.Thisincludeswallplates,wireforthehorizontaldistributionandthevoice/datawiringclosetmodularcrossconnectionequipment.Itisrecommendedthatwirerunsbelessthan230feetfromthevoice/datawiringclosettothewallstation.HorizontalDistributionWire&WallplatesAT&Ttype"Dnunshieldedtwistedpairsshallbeused.Eachvoice/datawallstationwillreceivefourtype',D,'cables.Each4-pairDcablewillbeterminatedinanstandardRJ45(8-osition)jacksothateachwallplatewillneedtohousefourRJ-45jacks.VerticalDistributionWire&Voice/DataWiringClosetsThewiringclosetsaregenerallylocatedoneachfloorofabuilding.Existingbuildingsmustbeevaluatedonacase-by-casebasissincesomeoftheolderbuildingshavelimitedspace.Fornewbuildings,eachclosetshouldbelargeenoughtoaccommodateaminimumoftwostandard19,*computerracks.Eachofthemajorpremiseplansrecommendsmountingelectronicsin19"racks.Thelargerelectroniccomponentswillrequirefullframecomputerracks.TheserackswillsupporttheISDN,EthernetandTokenRingcomponents.Inaddition,crossconnectionpanelswillberequiredforthetelephonewiring,terminalwiring,EthernetconnectionsandfutureTokenRing.Twoseparatesetsofcrossconnectionpanelswillberequired.ThedatawireswillterminateinonesetofpanelsandthevoiceWiresinanother.Thiswillsegregatefunctionsandminimizeconfusionduetotwoseparateorganizationsmaintainingthesamesetofwires.Thedatawireswillbepatchedintotheappropriaterack-mounteddatahardware(i.e.3274controllers,EthernetBridgeboxes,etc.)andthevoicewireswillbepatchedintotherack-mountedvoicehardware(wherepossible).Howeverifneedschange,thebasewiringlantwillbeabletosupporteitherthevoiceorthedatatechnology.Modularcrossconnectionequipmentprovideseasierlong-termmaintenanceandreconfigurability.TherearemanyconfigurationsavailablefromthirdpartysourcessuchasMod-Tap,NevadaWesternandOrtronics.Atthispoint,however,itismostlikelythatJHMIwillgowithanAT&Tsolution.AminimumoftwoThickWireEthernetsegments(Belden9880orequivalent)willberunthrougheachbuildingtotheinterconnectingbasements.Loopsshouldbeleftoneachfloorforfutureinstallations.Ethernetcablemusthavereadilyavailableaccess(i.e.notruninconduit)toinsurefutureuse.Aminimumofone62.5/125micronfiberriserwillbeinstalledineachbuildingriserforfuturedatacommunicationsuse.Sufficientbulkvoicecommunicationsrisercableshouldberuntomeetthecurrentandprojectedrequirements.Again,thewiringofexistingbuildingswillneedtobeevaluatedwithfeasibilityinmind.Inmanybuildingsthebasementwiringclosetwillactasanintermediatedistributionframebacktothemainwiringframe.Inter-buildinglinkswillprobablyberunusingfiberopticcableespeciallytoincreasethebandwidthofthedatacommunicationsnetworks.AStructuredCablingSystem(SCS)mostsimplystatedisbasedonfollowingastandardmethodologydefinedbyEIATIA568specificationswhenplanningandinstallingnetworkcablingforcommercialbuildings.Thepurposeofthisstandardistospecifyagenerictelecommunicationscablingsystemforcommercialbuildingsthatwillsupportamulti-product,multi-vendorenvironment.Italsoprovidesinformationthatmaybeusedforthedesignoftelecommunicationsproductsforcommercialenterprises.TheEIA/TIA-568standardincludesEIATIA-568-B.lGeneralRequirements,EIATIA-568-B.2CopperCablingRequirements,EIATIA-568-B.3FiberCablingRequirements.IndustrialConsiderationsSowhatchangesfortheindustrialenvironmentrelatedtotheSCS?Actuallyverylittle.Allthesamestandardsapplyincludinginstallationrequirementsandtestrequirements.AndifyoumounteverythinginsideNEMAratedenclosuresthennothingchangesatall.HoweverifyouwanttoplugintothenetworkfromoutsidetheenclosurethereisanewconnectorstyleavailablecalledIndustrialRJ45.ThespecificationsarebeingdevelopedbyEIATIAandODVandarenearlycomplete.ManyITmanagersareunsureofwhichnewtechnologiestofollow.Thisispartlyduetotheconsiderablemarketinghypefromthemanufacturers.Thestandardsbodiesarealsotakingtimetoratifycategory6andthisiscausinguncertaintywithintheindustry.Wewillbepresentingastrategyandmethodforstructuredcablingthatwillbethemostcosteffectivesolutionfortoday,sStandards.Wewillexamine:-TheImplicationsforfuturenetworkdesign,Whatislikelytobetechnicallyachieved,Whatwillwerequireinthecablinginfrastructure.SummaryTheadvantagesofferedbyhighspecificationcoppercabling(category6or7)indatanetworksarelikelytobelimitedandshort1ived.Inordertoavoidseriousnetworkdisruptionsinthefutureandsavecostlyreworking,"opticalfibretothedesktop*deservesseriousconsiderationfornewprojects.Thisisalsoabusinesscriticaldecisionwhichcouldimpactonyourcompetitiveness.WeshoulddowhatWecannowtoensureournewnetworkinstallationsdonotbecomethelegacynetworksofthe(perhapsnonetoodistant)future.MonotonousRiseinNetworkDataRatessincethe1980,swhennetworkspeedsweredictatedbytherotorspeedofmechanicalmechanisms(clunkety-clunkteletypes),thenetworkshaveseenamonotonousriseindatarates.Therisehasfollowed"Moore'sLaw"closelyinthepastbutrecently,ithasshownevidenceofanaccelerationfasterthanthatpredictedbythelaw.One-gigabitdataratesareavailablenowand10-gigabitratesarepredictedby2023.VertiCalDataSPeedSYearProjectedMooredLawPredictionVerticalLANInanybuildingdistribution,the"vertical,'networkcarriesabout80%ofthetraffic.Thispartofabuildinglocalareanetwork(LAN)isbusinesscriticalbutfortunately,itisrelativelyeasytomakechangestoit.Quiteoften,thispartofthenetworkisrealisedasopticalfibre.Atonetime,thebandwidthofferedbyopticalfibrewasregardedasunlimitedbutthatisnotthecasenow.Forexample,at1-gigabitrates,thereisalengthlimitofabout220mwhenusingpopular62.5125mmulti-modefibre.Thiscanbeincreasedtoabout500mwhenusing50125mfibre.Greaterdistancesimplytheuseofmonomodefibre.AnychangestothebuildingverticalLANcanusuallybemadeinparallelwiththeexistingnetworkservicessodisruptionoftheservicetothedesktopcanbekepttoaminimum.Becauseofthis,coststotheorganisationduetointerruptionofnetworkservicecanbekeptsmall.HorizontalLANWhenconsideringthehorizonta,distributionwithinabuilding,weseethesameincreaseindataratesaspredictedby,Moore,sLaw”，showingtherecentacceleratingtrendbutlaggingtheverticaldataratesby5years.HorizontaldataSpeeds1985199019952000200520102015YearProjectedMoore'sLawPredictionSo,wewouldexpect1-gigabitdataratesbyyear2023and10-gigabitdataratesbyyear2023.Indeed,1-gigabitnetworkinterfacecards(NIC)arebeingshippednow;itisjustamatteroftimebeforewestartreceivingdemandsforgigabitnetworkingatthedesktop.Highbandwidth/criticalbitrateapplicationssuchasVOIP,videostreaming,videoconferencingandcomputeraideddesign(CAD),arebecomingcommon.Unlikethebuilding'sverticalLAN,thehorizontalnetworkisverycostlytoupgrade.Installationsalwaysmeanseriousdisruptiontonormalworkforabuilding'soccupants,sothissortofactivityisnormallyundertakenwhenthereisamajorrefurbishmentofthefabric.Cablewayshavetobeformedin,onorunderwalls,floorsandceilings.Theinstallershavetoensurethatresultsarenotunsightlybutinevitablythereisdamagetotheamenityvalueoftheroomsthroughwhichcableshavetopass.Carehastobetakentoprovideadequateandpresentablecablecontainmentforbothpowerandvoice/datacables.Thisallmeansexpense.Thecostofownershipishigh.Itwaspreciselybecauseofthesehighcoststhatunshieldedtwistedpair(UTP)ethernetwasdeveloped.Thispermittedtheuseofexisting,lowgrade,category3telephonecablingwithinbuildings.Strenuouseffortshavebeenmadetoimprovethebandwidthcapabilitiesofthispopularmedium.However,oncefirmlyestablished,economicimprovementstothissystemcouldbemadeonlybyredesignofthecable,leadingtotheproductionofcategory5,5eand6cableswithcategory7inthepipeline.Theseimprovementshaveenabledthedevelopmentof1O-megabit,100-megabitand1-gigabitethernetoverUTRIndeed,ithasbeensaidthatyoucantransmitandreceivedataatgigabitpersecondrateswithaccetableerrorratesoverbarbedwire.It,sonlyamatterofhowmuchyouarewillingtopayfortheencoderanddecoder!1.imitationsofCopperCablingThereareintrinsiclimitationstotheuseofUTPcoppercablingatveryhighdatarates.Theseare:Thesusceptibilityofthemetallicconductor'spropertiestofluctnationsintemperature.Theincreasinglossofsignalstrengthathighdataratesduetoitsradiationfromthecable.Therelativelylargeeffectsofexternalinterferenceonweaksignals,particularlyneartheendsofthecable.Thisisespeciallyimortantwheredatacablesshareadjacentcablecontainmentwithmainswiring.Theincreasedsignalcouplingbetweenpairsofconductorsinthesamecable(crosstalk).Thissituationisexacerbatedattheendsofthecablewhereitisattachedtothehardware.Attheconnector,relativelyhighpowertransmitsignalsarelaunchedintothecableinverycloseproximitytothereceivesignalsthathavealreadybeenattenuatedbyradiationlossalongthecable,slength.Theseweakreceivesignalscanbeswampedbytheunwantedcoupledsignalfromthetransmitter.Toovercomethesedifficulties,morehastobespentinthedesignofthetransceiverhardware.Thecostoftheseitemswillriseasbandwidthisincreased.Category6cablehasbeendevelopedinordertoaddresssomeoftheseproblemsbut,atthemoment,nostandardshavebeenratified.Apartfromthese,'fluidaspectsofcoppersolutions,thereareotherfactorsregardingtheirchoicethatshouldbeborneinmind.Perhapsthemostimportantconsiderationistheratherlowbandwidthimprovementthatcategory6cablewilloffer.Theeverrisingexpectationsofnetworkbandwidthwillsoonovertakethe2.5Gbs-Itheoreticalthroughputthatitmayprovide.Therespitethatitmaygiveislikelytobeshort.Therearefurtherworriesaboutitsinteroperabilityanditsbackwardcompatibilitywithexistinginstallations.Category7cableisstillunderdevelopmentandmanyexpertsintheindustrybelievetheR&Dtobeworthwhile.Worstcasepredictionsforcategory7at1O-gigabitspeedsimplyalengthrestrictionofabout25m.Thiswouldbeaseverelimitation.Anyimprovementwil1beattheexpenseofcostliertransceivers.Inanyevent,thesedistanceconstraintsathigherdataratesareonerousforUTPcabling.Category7then,mustbeatleastafibreso
