钢化玻璃窗施工设计工艺设计.docx

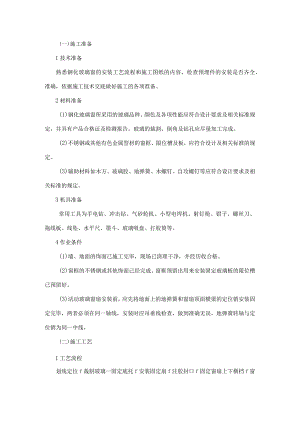

(一)施工准备1技术准备熟悉钢化玻璃窗的安装工艺流程和施工图纸的内容，检查预埋件的安装是否齐全、准确，依据施工技术交底做好施工的各项准备。2材料准备(1)钢化玻璃窗所采用的玻璃品种、颜色及各项性能应符合设计要求及相关标准规定，并具有产品合格证及检测报告。玻璃的裁割、倒角及钻孔应尽量加工完成。(2)不锈钢或其他有色金属型材的窗框、限位槽及板，应符合设计及相关标准的规定。(3)辅助材料如木方、玻璃胶、地弹簧、木螺钉、自攻螺钉等应符合设计要求及相关标准的规定。3机具准备常用工具为手电钻、冲击钻、气砂轮机、小型电焊机、射钉枪、钳子、螺丝刀、拖线板、线坠、水平尺、墨斗、玻璃吸盘、打胶筒等。4作业条件(1)墙、地面的饰面已施工完毕，现场已清理干净，并经历收合格。(2)窗框的不锈钢或其他饰面已经完成。窗框预留出用来安装固定玻璃板的限位槽已预留好。(3)活动玻璃窗扇安装前，应先将地面上的地弹簧和窗扇顶面横梁的定位销安装固定完毕，两者必须在同一轴线，安装时应吊垂线检查，做到准确无误，地弹簧转轴与定位销为同一中线，(二)施工工艺1工艺流程划线定位f裁割玻璃一固定底托f安装固定扇f注胶封口f固定窗扇上下横档f窗扇固定f安装拉手2操作工艺(1)划线定位。在玻璃窗扇的上下金属横档内划线，按线固定转销的销孔板和地弹簧的转动轴连接板。具体操作可按照地弹簧产品安装说明。(2)裁割玻璃。玻璃的安装尺寸，应从按在位置的底部、中部的顶部进展测量，选择最小尺寸为玻璃板宽度的切割尺寸。如果在上、中、下测得的尺寸一致，其玻璃宽度的裁割应比实测尺寸小3m5m,玻璃板的高度方向裁割，应小于实测尺寸的3mm5mm。玻璃板裁割后,应将其四角做倒角处理,倒角宽度为2mm,如假设在现场自行倒角，应手握细砂轮块做缓慢细磨操作，防止崩边崩角。(3)活动扇的高度尺寸在裁割玻璃板时应注意包括插入上下横档的安装部位。一般情况下，玻璃高度尺寸应小于测量尺寸5mm左右，以便于安装时进展定位调节。(4)高度底托。不锈钢(或铜)饰面的木底托，可用木楔加钉的方法固定于地面,然后再用万能胶将不锈钢饰面板粘卡在木方上。如果是采用铝合金方管,可用铝角将其固定在框住上，或用木螺钉固定于地面埋入的木楔上。(5)安装固定扇用玻璃吸盘将玻璃板吸紧，然后将玻璃就位。先把玻璃板上边插入窗框中的限位槽内，然后将其下边安放于木底托上的不锈钢包面对口缝内。在底托上固定玻璃板的方法为：在底托木方上钉木条，距玻璃板面4mm左右然后在木条上涂刷万能胶，将饰面不锈钢板片粘卡在木方上面。(6)注胶封口。玻璃窗固定局部的玻璃板就为以后，即在顶部限位槽处和底托固定处，以及玻璃板与框柱的对缝处等各缝隙处，均注胶密封。首先将玻璃胶开封后装入打胶抢内，即用胶抢的后压杆端头板顶住玻璃胶罐的底部；然后一只手托住胶抢身，另一只手握着注胶压柄不断松压循环地操作压柄，将玻璃胶注于需要封口的缝隙端。由需要注胶的缝隙端头开场，顺缝隙匀速移动，使玻璃胶在缝隙处形成一条匀速的直线。最后用塑料片刮去多余的玻璃胶，用刀片擦净胶迹，窗上固定局部的玻璃板需要对接时，其接缝应有3mn5m的宽度，玻璃板边都有进展倒角处理。当玻璃板留缝定位并安装稳固后即将玻璃胶注入其对接的缝隙，用塑料片在玻璃板对缝的两边把胶刮平，用刀片擦净料残迹。(7)固定窗扇上下横档。窗扇高度确定无误后，即可固定上下横档，在玻璃板与金属横档内的两侧空隙处，由两边同时插入小木条，轻敲稳实，然后在小木条、窗扇玻璃及横档之间形成的缝隙中注入玻璃胶。(8)活动扇固定。先将窗框横梁上的定位销本身的调节螺钉调整出横梁平面Imm2mm,再将玻璃窗扇竖起来，把窗扇下横档内的转动销连接件的孔位对准地弹簧的转动销轴，并转动窗扇将孔位套入销转动轴上。然后把窗扇转动90°使之与窗框横梁成直角，把窗扇上横档中的转动连接件的孔对准窗框横梁上的定位销，将定位销插入孔内15mm左右(调动定位销上的调节螺钉。(9)安装拉手。钢化玻璃窗扇上的拉手孔洞，一般是事先订购时就加工好的，拉手连接局部插入洞时不能很紧，应有松动。安装前在拉手插入玻璃的局部涂少许玻璃胶；如假设插入过松，可在插入本分裹上软胶带。拉手组装时，其根部与玻璃贴紧后再拧紧固定螺钉。三质量标准1主控工程(1)钢化玻璃窗的质量和各项性能应符合设计要求。(2)钢化玻璃窗的品种、类型、规格、尺寸、开启方向、安装位置及防腐处理符合设计要求。(3)钢化玻璃窗的安装必须结实。预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。(4)钢化玻璃窗的配件应齐全，位置应正确，安装应结实，功能应满足使用要求和特种窗的各项性能要求。2一般工程(1)钢化玻璃窗的外表装饰应符合设计要求。(2)钢化玻璃窗的外表应干净、无划痕、碰上。四成品保护1、玻璃窗安装时，应轻拿轻放，严禁相互碰撞。防止扳手、钳子等工具碰坏玻璃窗。2、安装好的玻璃窗应防止硬物碰撞，防止硬物擦划，保持清洁不污染。3、玻璃窗的材料进场后，应在室内竖直靠墙排放，病靠稳当。4、安装好的玻璃窗或其拉手上，严禁悬挂重物。五应注意的质量问题1.地弹簧及拉手安装不到位，尺寸不准：应提前检查预先剔冻及留眼尺寸是否正确，如有问题，应处理后再进展安装。2 .玻璃裁割尺寸不准，安装困难：施工提前检查窗框尺寸，裁割玻璃预留量应该根据实测尺寸确定，并有预留量。3 .玻璃裂纹：安装玻璃的槽口应顺直，防止玻璃受不均而碎裂。六环境、职业安康安全管理措施1 .进入现场必须佩戴安全帽。严禁穿拖鞋、高跟鞋、带钉易滑或者光脚进入现场。2 .安装玻璃窗用的梯子应结实可靠，不应缺档，梯子放置不宜过陡，其与地面夹角以60°70°为宜。严禁两个人站在一个梯子上上作业。在高凳上作业的人要站在中间，不能站在端头，防止跌落。3 .材料要堆放平稳、工具要随手放入工具袋内。上下传递工具物件时，严禁抛掷。4 .要经常检查机电器具有无漏电现象，一经发现立即修理，绝不能勉强使用。5 .搬运及裁切玻璃、安装玻璃窗时，应注意防止割破手指活身体其他部位。)施工准备1技术准备熟悉钢化玻璃窗的安装工艺流程和施工图纸的内容，检查预埋件的安装是否齐全、准确，依据施工技术交底做好施工的各项准备。2材料准备(1)钢化玻璃窗所采用的玻璃品种、颜色及各项性能应符合设计要求及相关标准规定，并具有产品合格证及检测报告。玻璃的裁割、倒角及钻孔应尽量加工完成。(2)不锈钢或其他有色金属型材的窗框、限位槽及板，应符合设计及相关标准的规定。(3)辅助材料如木方、玻璃胶、地弹簧、木螺钉、自攻螺钉等应符合设计要求及相关标准的规定。3机具准备常用工具为手电钻、冲击钻、气砂轮机、小型电焊机、射钉枪、钳子、螺丝刀、拖线板、线坠、水平尺、墨斗、玻璃吸盘、打胶筒等。4作业条件(1)墙、地面的饰面己施工完毕，现场已清理干净，并经历收合格。(2)窗框的不锈钢或其他饰面已经完成。窗框预留出用来安装固定玻璃板的限位槽已预留好。(3)活动玻璃窗扇安装前，应先将地面上的地弹簧和窗扇顶面横梁的定位销安装固定完毕，两者必须在同一轴线，安装时应吊垂线检查，做到准确无误，地弹簧转轴与定位销为同一中线，(二)施工工艺1工艺流程划线定位f裁割玻璃f固定底托f安装固定扇f注胶封口一固定窗扇上下横档一窗扇固定一安装拉手2操作工艺(1)划线定位。在玻璃窗扇的上下金属横档内划线，按线固定转销的销孔板和地弹簧的转动轴连接板。具体操作可按照地弹簧产品安装说明。(2)裁割玻璃。玻璃的安装尺寸，应从按在位置的底部、中部的顶部进展测量，选择最小尺寸为玻璃板宽度的切割尺寸。如果在上、中、下测得的尺寸一致，其玻璃宽度的裁割应比实测尺寸小3m5mm,玻璃板的高度方向裁割，应小于实测尺寸的3m5mm。玻璃板裁割后，应将其四角做倒角处理,倒角宽度为2m,如假设在现场自行倒角，应手握细砂轮块做缓慢细磨操作，防止崩边崩角。(3)活动扇的高度尺寸在裁割玻璃板时应注意包括插入上下横档的安装部位。一般情况下，玻璃高度尺寸应小于测量尺寸5mm左右，以便于安装时进展定位调节。(4)高度底托。不锈钢(或铜)饰面的木底托，可用木楔加钉的方法固定于地面,然后再用万能胶将不锈钢饰面板粘卡在木方上。如果是采用铝合金方管,可用铝角将其固定在框住上，或用木螺钉固定于地面埋入的木楔上。(5)安装固定扇用玻璃吸盘将玻璃板吸紧，然后将玻璃就位。先把玻璃板上边插入窗框中的限位槽内，然后将其下边安放于木底托上的不锈钢包面对口缝内。在底托上固定玻璃板的方法为：在底托木方上钉木条，距玻璃板面4mm左右然后在木条上涂刷万能胶，将饰面不锈钢板片粘卡在木方上面。(6)注胶封口。玻璃窗固定局部的玻璃板就为以后，即在顶部限位槽处和底托固定处，以及玻璃板与框柱的对缝处等各缝隙处，均注胶密封。首先将玻璃胶开封后装入打胶抢内，即用胶抢的后压杆端头板顶住玻璃胶罐的底部；然后一只手托住胶抢身，另一只手握着注胶压柄不断松压循环地操作压柄，将玻璃胶注于需要封口的缝隙端。由需要注胶的缝隙端头开场，顺缝隙匀速移动，使玻璃胶在缝隙处形成一条匀速的直线。最后用塑料片刮去多余的玻璃胶，用刀片擦净胶迹，窗上固定局部的玻璃板需要对接时，其接缝应有3m5mm的宽度，玻璃板边都有进展倒角处理。当玻璃板留缝定位并安装稳固后即将玻璃胶注入其对接的缝隙，用塑料片在玻璃板对缝的两边把胶刮平，用刀片擦净料残迹。(7)固定窗扇上下横档。窗扇高度确定无误后，即可固定上下横档，在玻璃板与金属横档内的两侧空隙处，由两边同时插入小木条，轻敲稳实，然后在小木条、窗扇玻璃及横档之间形成的缝隙中注入玻璃胶。(8)活动扇固定。先将窗框横梁上的定位销本身的调节螺钉调整出横梁平面Imm2mm,再将玻璃窗扇竖起来，把窗扇下横档内的转动销连接件的孔位对准地弹簧的转动销轴，并转动窗扇将孔位套入销转动轴上。然后把窗扇转动90°使之与窗框横梁成直角，把窗扇上横档中的转动连接件的孔对准窗框横梁上的定位销，将定位销插入孔内15mm左右(调动定位销上的调节螺钉)。(9)安装拉手。钢化玻璃窗扇上的拉手孔洞，一般是事先订购时就加工好的，拉手连接局部插入洞时不能很紧，应有松动。安装前在拉手插入玻璃的局部涂少许玻璃胶；如假设插入过松，可在插入本分裹上软胶带。拉手组装时，其根部与玻璃贴紧后再拧紧固定螺钉。三质量标准1 .主控工程(1)钢化玻璃窗的质量和各项性能应符合设计要求。(2)钢化玻璃窗的品种、类型、规格、尺寸、开启方向、安装位置及防腐处理符合设计要求。(3)钢化玻璃窗的安装必须结实。预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。(4)钢化玻璃窗的配件应齐全，位置应正确，安装应结实，功能应满足使用要求和特种窗的各项性能要求。2 .一般工程(1)钢化玻璃窗的外表装饰应符合设计要求。12钢化玻璃窗的外表应干净、无划痕、碰上。四成品保护1、玻璃窗安装时，应轻拿轻放，严禁相互碰撞。防止扳手、钳子等工具碰坏玻璃窗。2、安装好的玻璃窗应防止硬物碰撞，防止硬物擦划，保持清洁不污染。3、玻璃窗的材料进场后，应在室内竖直靠墙排放，病靠稳当。4、安装好的玻璃窗或其拉手上，严禁悬挂重物。五应注意的质量问题1 .地弹簧及拉手安装不到位，尺寸不准：应提前检查预先剔冻及留眼尺寸是否正确，如有问题，应处理后再进展安装。2 .玻璃裁割尺寸不准，安装困难：施工提前检查窗框尺寸，裁割玻璃预留量应该根据实测尺寸确定，并有预留量。3 .玻璃裂纹：安装玻璃的槽口应顺直，防止玻璃受不均而碎裂。六环境、职业安康安全管理措施1 .进入现场必须佩戴安全帽。严禁穿拖鞋、高跟鞋、带钉易滑或者光脚进入现场。2 .安装玻璃窗用的梯子应结实可靠，不应缺档，梯子放置不宜过陡，其与地面夹角以60°70。为宜。严禁两个人站在一个梯子上上作业。在高凳上作业的人要站在中间，不能站在端头，防止跌落。3 .材料要堆放平稳、工具要随手放入工具袋内。上下传递工具物件时，严禁抛掷。4 .要经常检查机电器具有无漏电现象，一经发现立即修理，绝不能勉强使用。5 .搬运及裁切玻璃、安装玻璃窗时，应注意防止割破手指活身体其他部位。
