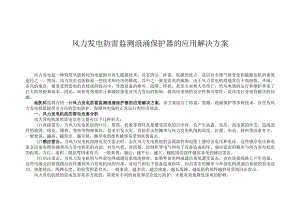

    风力发电防雷监测浪涌保护器的应用解决方案.docx

    风力发电防雷监测浪涌保护器的应用解决方案风力发电是一种利用风能转化为电能的可再生能源技术,具有清洁、环保、低碳的优点,是应对全球气候变化和能源危机的重要途径之一。然而,风力发电也面临着一些技术和经济的挑战,其中之一就是雷电的威胁。由于风力发电机组通常位于高海拔、开阔、多风的地区,极易受到雷电的直接或间接击中,导致设备的损坏、故障、停机,甚至火灾和人员伤亡,给风电场的运行和维护带来了巨大的风险和成本。因此,如何有效地防止和减轻雷电对风力发电的影响,提高风电场的安全性和可靠性,是风电行业亟待解决的问题。地凯科技将介绍一种风力发电防雷监测浪涌保护器的应用解决方案,该方案综合了防雷、监测、浪涌保护等多种技术,旨在为风力发电机组提供全方位的雷电防护,保障风电场的正常运行和经济效益。一、风力发电机组的雷电危害分析风力发电机组的雷电危害主要有以下几种形式:(1)直接雷击。当风力发电机组的叶片、塔筒、机舱等部件直接遭受雷电的击中时,会产生高温、高压、高电流的冲击,造成部件的烧毁、熔化、爆裂、变形等物理损坏,甚至引发火灾。直接雷击的概率与风力发电机组的高度、位置、形状、材料等因素有关,一般来说,越高、越突出、越尖锐、越导电的部件越容易受到直接雷击。(2)感应雷击。当风力发电机组附近发生雷击时,会在风力发电机组的金属部件和电缆上感应出电压和电流,这些感应电压和电流会沿着电缆传播到风力发电机组的内部,对发电机、变流器、控制柜等电气和电子设备造成损坏。感应雷击的概率与风力发电机组的距离、方位、面积、阻抗等因素有关,一般来说,越近、越平行、越大、越低阻的部件越容易受到感应雷击。(3)回击雷击。当风力发电机组与外部电网或通信系统连接时,如果外部电网或通信系统遭受雷击,会在连接线路上产生电涌,这些电涌会沿着线路反向传播到风力发电机组的内部,对电气和电子设备造成损坏。回击雷击的概率与外部电网或通信系统的雷电活动、接地情况、线路长度、阻抗等因素有关,一般来说,越多雷、越差接地、越长线路、越低阻的部件越容易受到回击雷击。风力发电机组的雷电危害是多方面的,需要从不同的角度和层次进行防护,才能有效地降低雷电的影响。二、风力发电机组的防雷监测浪涌保护器SPD的原理和功能为了解决风力发电机组的雷电危害问题,本文提出了一种风力发电防雷监测浪涌保护器的应用解决方案,该方案采用了一种集成了防雷、监测、浪涌保护等功能的设备,即地凯科技风力发电防雷监测浪涌保护器(以下简称风电浪涌保护器)。保护器的原理和功能如下:(1)防雷功能。保护器具有防雷功能,可以在风力发电机组的外部安装,作为风力发电机组的外部雷电保护系统(LPS),吸引和引导雷电流,将其安全地导入地面,从而避免风力发电机组的直接雷击。保护器的防雷功能采用了高能金属氧化物压敏电阻(MOV)和气体放电管(GDT)的组合技术,可以承受高达20OkA的雷电流,具有良好的耐雷性能和稳定性。(2)监测功能。保护器具有监测功能,可以实时监测风力发电机组的雷电活动、雷电流、电压、电流、功率、温度、湿度等参数,通过无线通信或有线通信将数据传输到风电场的监控中心,实现风力发电机组的雷电状态的可视化和智能化管理。保护器的监测功能采用了高精度的传感器和高速的数据采集和处理模块,可以准确地记录和分析风力发电机组的雷电信息,为风电场的运行和维护提供数据支持和决策依据。(3)浪涌保护功能。保护器具有浪涌保护功能,可以在风力发电机组的内部安装,作为风力发电机组的电涌保护措施(SPM),拦截和消除由感应雷击和回击雷击引起的电涌,保护风力发电机组的电气和电子设备免受电涌的损坏。保护器的浪涌保护功能采用了多级的保护策略,根据不同的电压等级和保护模式,选择合适的保护器型号和规格,实现风力发电机组的全面和有效的电涌保护。三、风力发电机组的防雷监测浪涌保护器的选型和配置根据风力发电机组的结构和电气系统,地凯科技建议采用以下的防雷监防雷监测浪涌保护器的选型和配置如下:(1)外部雷电保护系统(LPS)o在风力发电机组的叶片、塔筒、机舱等部件的外部安装保护器,作为外部雷电保护系统(LPS),吸引和引导雷电流,将其安全地导入地面,避免风力发电机组的直接雷击。根据风力发电机组的高度和形状,选择合适的保护器型号和数量,一般来说,每个叶片安装一个保护器,塔筒和机舱安装两个保护器,保护器之间的距离不超过10米。保护器的安装位置应尽量靠近叶片的尖端、塔筒的顶端、机舱的前端,以提高防雷效果。保护器的接地线应尽量短、粗、直,以减少接地阻抗,保护器的接地电阻应小于10欧姆,保护器之间的接地系统应相互连接,形成一个统一的接地网。(2)电涌保护措施(SPM)。在风力发电机组的发电机、变流器、控制柜等电气和电子设备的输入端和输出端安装保护器,作为电涌保护措施(SPM),拦截和消除由感应雷击和回击雷击引起的电涌,保护电气和电子设备免受电涌的损坏。根据风力发电机组的电压等级和保护模式,选择合适的保护器型号和规格,一般来说,发电机的输入端和输出端安装B级保护器,变流器的输入端和输出端安装C级保护器,控制柜的输入端和输出端安装D级保护器,保护器之间的级联距离不超过0.5米。保护器的安装位置应尽量靠近设备的输入端和输出端,以减少线路的感应效应,保护器的接地线应尽量短、粗、直,以减少接地阻抗,保护器的接地电阻应小于4欧姆,保护器之间的接地系统应与外部雷电保护系统(LPS)的接地系统隔离,以避免回击雷击。(3)雷电监测系统(LMS)。在风力发电机组的外部或内部安装保护器,作为雷电监测系统(LMS),实时监测风力发电机组的雷电活动、雷电流、电压、电流、功率、温度、湿度等参数,通过无线通信或有线通信将数据传输到风电场的监控中心,实现风力发电机组的雷电状态的可视化和智能化管理。根据风力发电机组的监测需求和通信条件,选择合适的保护器型号和数量,一般来说,每个风力发电机组安装一个保护器,保护器的安装位置应尽量靠近风力发电机组的核心部件,以提高监测精度。保护器的通信线应尽量短、细、绝缘,以减少通信干扰,保护器的通信协议应与风电场的监控系统兼容,以实现数据的无缝对接。四、风力发电防雷监测浪涌保护器的优势和效益采用风力发电防雷监测浪涌保护器的应用解决方案,对风力发电机组的雷电防护有以下的优势和效益:(1)多方位的雷电防护。保护器集成了防雷、监测、浪涌保护等功能,可以从不同的角度和层次,对风力发电机组的直接雷击、感应雷击、回击雷击等多种雷电危害进行有效的防护,提高风力发电机组的安全性和可靠性。(2)智能化的雷电管理。保护器可以实时监测风力发电机组的雷电状态,通过无线通信或有线通信将数据传输到风电场的监控中心,实现风力发电机组的雷电状态的可视化和智能化管理,为风电场的运行和维护提供数据支持和决策依据。(3)节省的成本和时间。保护器采用了一体化的设计,可以简化风力发电机组的雷电防护系统的安装和维护,节省成本和时间。保护器也可以减少风力发电机组的雷电损坏和故障,降低维修和更换的费用和时间,提高风电场的经济效益。地凯科技介绍了一种风力发电防雷监测浪涌保护器的应用解决方案,该方案综合了防雷、监测、浪涌保护等多种技术,旨在为风力发电机组提供全方位的雷电防护,保障风电场的正常运行和经济效益。本文分析了风力发电机组的雷电危害,阐述了保护器的原理和功能,建议了保护器的选型和配置,评估了保护器的优势和效益,为风电行业的雷电防护提供了一种新的思路和方法。
