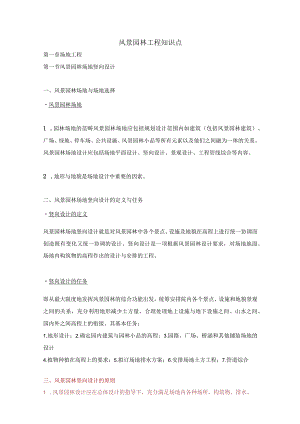

风景园林工程知识点.docx

风景园林工程知识点第一章场地工程第一节风景园林场地竖向设计一、风景园林场地与场地选择风景园林场地1 .园林场地的范畴风景园林场地应包括规划设计范围内如建筑（包括风景园林建筑）、广场、绿地、停车场、公共设施、风景园林小品等所有元素以及他们之间融为一体的关系。风景园林场地设计应包括场地平面设计、竖向设计、景观设计、工程管线综合等内容。2 .地形与地貌是场地设计中重要的因素。二、风景园林场地竖向设计的定义与任务竖向设计的定义风景园林场地竖向设计就是对风景园林中各个景点、设施及地貌在高程上进行统一协调而创造既有变化又统一协调的设计。竖向设计是一项根据风景园林设计要求，对场地地面、场地内构筑物的高程作出的设计与安排的工程。竖向设计的任务即从最大限度地发挥风景园林的综合功能出发，统筹安排院内各个景点、设施和地貌景观之间的关系，充分利用地形减少土方量，合理处理地上设施与地下设施之间、山水之间、园内外之间高程上的衔接。其基本任务：1.地形设计；2.确定园内建筑与园林小品的高程；3.园路、广场、桥涵和其他铺装场地的设计4.植物种植在高程上的要求；5.拟订场地排水方案；6.安排场地土方工程；7.管道综合三、风景园林竖向设计的原则1 .风景园林设计应在总体设计的指导下，充分满足场地内各种场所、构筑物、排水、种植的功能要求。2 .充分利用自然地形,就地取材,合理进行场地内土方的测算以及工程量的平衡，以减少土方量。3 .合理确定高程，在满足场地内等要求的前提下，以最少的投入达到风景园林整体效果的设计要求。四、风景园林竖向设计步骤1.资料的搜集；2.现场踏勘与调研；3.风景园林竖向规划设计图纸的表达；第二节竖向设计的方法一、等高线法一般用于地形变化不太复杂的丘陵地区。其优点是：能较完整地将设计地形与原自然地形地貌进行比较，方便地看到土方变化情况，以进行土方的调配。.高程与等高线1 .高程地面上一点到大地水准面的铅垂距离，称为该点的绝对高程，通常简称为高程或标高。2 .等高线是一组垂直间距相等、平行于水平面的假想面，与自然地貌相交切所得到的交线在平面上的投影。等高线的性质1 .同一条等高线上所有的点，其高程都相等；2 .每一条等高线都是闭合的；3 .等高线的水平间距的大小，表示地形的缓或陡；4 .等高线一般不相交或重叠，只有在悬崖处等高线才可能出现相交情况；在某些垂直于地平面的峭壁、地坎或挡土墙、驳岸处等高线才会重合；5 .等高线在图纸上不能直穿横过河谷、堤岸和道路。设计等高线在设计中的具体应用1.陡坡变缓坡或缓坡改陡坡；2.平填沟谷；3.削平山脊；4.平整场地；5.园路设计等高线的计算和绘制二、断面法断面法是一种用许多断面来表示原有地形和设计地形状况的方法。三、模型法模型法用于表现直观形象，较为具体。但制作时费工费时，投资较多；大模型不便搬动。四、竖向设计和土方工程量减少土方工程量的措施1.应遵循"因地制宜”的原则场地地形设计应顺应自然，充分利用原地形，宜山则山，宜水则水；2 .园林建筑应与地形结合园林建筑、地坪的处理方式，以及建筑和其周围环境之间的联系，将直接影响着土方工程；3 .园路选线对土方工程量的影响园路路基一般有几种类型。在山坡上修筑路基，大致有3种情况：全挖式；半挖半填式；全填式。在沟谷低洼的潮湿地段或桥头引道等处道路的路基需修成路堤；有时道路通过山口或陡峭地形，为了减少道路坡度路基往往做成堑式路基。4 .多搞小地形，少搞或不搞大规模的挖湖堆山5 .缩短土方调配运距，减少小搬运6 .合理的管道布线和埋深第三节土方工程量计算土方量计算一般根据附有原地形等高线的设计地形进行，通过计算，有时反过来又可修订设计图中不合理之处，使图纸更臻完善。计算方法1 .求体积公式2 .方格网法3 .断面法-垂直断面法-水平断面法（等高面法）第四节土方施工土壤的自然倾斜角（安息角）土壤自然堆积，经沉落稳定后的表面与地平面所形成的夹角，即为土壤的自然倾斜角，以a表示。土壤含水量是土壤空隙中的水重和土壤颗粒重的比值。土壤的相对密实度用来表示土壤在填筑后的密实程度。土壤的可松性土壤经过挖掘后，土体的原组织结构被破坏，其体积必然增大，只有经过一段时间后，由于上层土压力的作用以及雨水浸润，或经过夯实后，土壤颗粒再度结合，才能基本密实，但仍不能把挖松的土壤夯实到原土体积。土方施工的准备工作1.场地清理：伐除树木、建筑物和地下构筑物的拆除2 .排水：地面积水的排除、地下水的排除3 .做好土方工程测量，定点放线工作：平整场地的放线、自然地形的放线4 .根据土方设计做好土方工程的辅助工作第二章风景园林给排水工程第一节风景园林给水工程一、概述公园绿地中的用水大致可分为以下几方面：1 .生活用水；2.养护管理用水；3.造景用水；4.消防用水风景园林给水工程的任务就是经济、合理、安全可靠地满足以上4个方面的用水在水质、水压和水量方面的需求。二、风景园林给水的特点和给水方式风景园林给水的特点1 .风景园林中的用水点较分散；2 .各用水点分布于起伏的地形上，高程变化大；3 .可对不同水质分别利用，如可采用优质的泉水用于沏茶、水质次之可用于戏水，再次之可用于灌溉及造景等；4 .用水高峰时段可以错开。风景园林给水的方式1 .从属式处于城市给水管网辐射范围内的城市公园或绿地可直接从城市给水管网引水用于各种用水类型，风景园林给水系统是城市给水系统的重要组成部分，称为从属式的给水方式。2 .独立式当园林绿地或风景区周围没有城市给水管网，需通过取水、净水和输水等工程措施自行建立完备的供水系统的，则为独立式的给水方式。3 .复合式可以引用城市给水用于生活用水，而其他对水质要求较低的用水可自地表、地下取水，用物理和生物等方法净水，从而可以大大节约水务投资和管理费用。三、风景园林给水的水源与水质水源1.市政给水；2.地表水；3.地下水；4.再生水水质1.生活用水必须经过严格净化消毒，水质应无色、无臭、无味、不浑浊、无有害物质，特别是不含传染病菌。2 .养护用水对水质要求相对较低，灌溉植物、冲洗动物笼舍、清洒道路广场等用水只要无害于动植物，不污染环境且满足设备要求即可。3 .造景用水对水质的要求因水体的使用功能不同也略有差异，I、印：适用于各种水景要求，如儿童戏水池、游泳区、喷泉等；IV:适用于人体非直接接触的水景用水；V:水质较差，主要适用于一般景观要求水域。4 .消防用水是备用水源，对水质无特殊要求，允许使用有一定污染的水。四、风景园林给水管网的布置与计算给水管网基本布置形式1 .树枝状管网布置方式较简单，使管网供水能互相调剂，省管材，适用于用水点较分散的情况2 .环状管网供水管网闭合成环，布置形式使用的管材较多，投资较大给水管网的布置要点1.管网布置应力求经济与满足最佳水力条件- 干管应靠近水量最大处及主要用水点；- 干管应靠近调节设施（如高位水池或水塔）；- 管道应力求短而直；2 .管网布置应便于检修维护- 干管应尽量埋在设于绿地下，减少对道路、广场和水体的穿越；- 在阀门、仪表、附近等处应留有检查井；- 给水管网应有不小于0.003的坡度坡向泄水阀门井以便于放空检修；- 在保证不受冻的情况下，干管宜随地形起伏敷设，避开复杂地形和难于施工的地段，以减少敷设土石方工程量和便与检修；3 .管网布置应保证使用安全，避免损坏和受到污染-给水管网和其他管道应按规定保持安全距离，避免出现被污染的状况；-管道埋深及敷设应符合规定，避免受冻、受压和受不均匀沉降的影响；-穿越道路、广场、河流、水面以及其他构筑物等障碍物时应设置必要的防护措施。管网布置的一般规定1 .管道埋深风景园林给水干管的覆土深度应根据土壤冰冻深度、车辆荷载、管道材质及管道交叉等因素确定。管顶最小覆土深度不得小于土壤冰冻线以下0.15米，行车道不宜小于0.7米，绿地不应小于0.5米。2 .阀门及消防栓为了检修管理方便，室外给水管道上的阀门宜设阀门井或阀门套简。3 .管道材料的选择给水管材可分为金属管材和非金属管材两大类，水管材料的选择取决于水管承受的压力、管内水质、敷设场所的条件及敷设方式等。第二节风景园林灌溉系统灌溉系统是用于向绿地输水的完整的管、阀、喷水装置、控制装置、监测仪表和相关部件的组合。在水资源持续短缺的今天，应大力发展节水灌溉技术以提高水资源的利用效率。一、喷灌系统的组成与分类喷灌系统的组成喷灌系统的组成包括水源、输水管道系统、控制设备、过滤设备、加压设备、喷头等部分。喷灌系统的分类1 .移动式喷灌系统要求灌溉区有天然水源（池塘、河流等），其动力（电动机或汽油发动机）、水泵、管道和喷头等是可以移动的，由于管道等设备不必埋入地下,所以投资较小，机动性强,但管理劳动强度大,适用于水网地区的园林绿地、苗圃和花圃的灌溉。2 .固定式喷灌系统有固定的泵站，供水的干管、支管均埋于地下，喷头固定于竖管上，也可以临时安装。其设备费较高，但操作方便，节约劳力，便于实现自动化和遥控操作。适用于需要经常灌溉和灌溉期较长的草坪、大型花坛、花圃、庭院绿地等。3 .半固定式喷灌系统其泵站和干管固定，支管及喷头可移动，适用于大型花圃或苗圃。二、喷灌系统的主要技术要素喷灌强度、喷灌均匀系数和喷灌雾化指标是衡量喷灌质量的主要指标，进行喷灌时要求喷灌强度适宜，喷洒均匀，雾化程度好，以保证土壤不板结，植物不损伤。1 .喷灌强度单位时间喷洒到地面的水深称为喷灌强度。喷溜强度的单位常用mm/h表示。由于喷洒时水量常常分布不均匀，因此喷灌强度有点喷灌强度、喷头平均喷灌强度和系统的组合喷灌强度之分。2 .喷灌均匀度是指在喷灌面积上水量分布的均匀程度，可用喷灌均匀系数表示，它是衡量喷灌质量好坏的主要指标之一。3 .水滴打击强度是指单位受水面积内水滴对植物和土壤的打击动能,它与水滴大小、降落速度和密集程度有关。三、固定式喷灌系统设计喷灌地区的勘探调查地形图、气象资料、土壤资料、植被情况、水源条件、动力条件固定式喷灌系统规划设计的内容一般包括勘探调查、喷灌系统选型和管网规划、水力计算和结构设计。四、微观系统设计与喷灌系统相反，微灌是直接将水浇到单个植物的灌溉系统，通过灌水器以微小的流量湿润植物根部附近土壤，利用轻度但频繁的灌溉以适应不同植物和土壤气候条件的需要。节水灌溉技术包括喷灌、微喷灌、滴灌、小管出流、渗灌等技术措施。1 .滴灌系统是利用安装在末级管道（称为毛管）上的滴灌器将压力水以水滴状湿润土壤。2 .微喷灌系统是利用直接安装在毛管上或与毛管连接的微喷头将压力水以喷洒状湿润土壤。3 .渗灌系统是将渗水毛管埋入地下一定深度，压力水通过渗水毛管管壁的毛细孔以渗流形式湿润周围的土壤。第三节风景园林排水工程一、城市排水概述城市排水的基本任务是保护环境免受污染,其主要内容包括收集各类污水并及时输送至适当地点，将污水妥善处理后排放或再利用。污水及分类水在使用过程中受到了不同程度的污染，改变了原有的化学成分和物理性质，称为污水或废水。1 .生活污水是指人们在日常生活过程中用过的水，包括从厕所、浴室、盥洗室、厨房、食堂、洗衣房等处排放的水,这些污水需要经过处理才能排入水体、灌溉农田或再利用。2 .工业废水是指在工业生产中所排放的废水，来自车间或矿场，可分为生产污水和生产废水两类。3 .降水即大气降水，包括液态降水（如雨、露）和固态降水（如雪、冰雹、霜等）。二、风景园林排水的特点与方式风景园林绿地排水特点风景园林的排水是城市排水系统的一个组成部分，但园林环境中的地形条件、建筑设施布局等与城市环境有很大的差异，充分考虑园林自身的特点。1 .排水类型以降水为主，仅包含少量的生活污水；2 .风景园林中地形起伏多变，可以通过地面组织排水，减少管网的敷设；3 .风景园林中大多有水体，雨水可就近排入水体；4 .风景园林可采用多种排水方式，不同地段可根据其具体情况采用适当的排水方式；5 .排水设施应尽量结合造景；6 .排水的同时还要考虑雨水的利用，并通过土壤的渗透吸收利用以利植物生长，干旱地区尤应注意保水。风景园林绿地排水方式风景园林绿地中雨水的排放采取地面排水（最经济）为主，沟渠排水和管道排水为辅，并且应采用分散式、分流制的排水方式；而污水排放以管道排放为主。三、利用地面组织雨水排除在我国，大部分公园绿地都采用地面排水为主，沟渠和管道排水为辅的综合排水方式。在利用地面排除雨水时，一方面要排除过多的地表径流，同时需要消除降雨带来的水土流失。地面排水的方式可以归结为5个字，即拦、阻、蓄、分、导。一拦把地表水拦截于园地或某局部之外；-阻在径流流经的路线上设置障碍物挡水，达到消力降速以减少冲刷的作用；-蓄蓄包含两方面意义，一是采取措施使土壤多蓄水；二是利用地表洼处或池塘蓄水；一分用地形及山石、建筑、墙体等将大股的地表径流分成多股细流，以减少危害；-导把多余的地表水或造成危害的地表径流利用地面、明沟、道路边沟或地下管及时排放到园内外的水体或雨水管渠中。缓解地表径流过大、地表冲蚀的措施1 .调整竖向设计-注意控制地面坡度，使之不致过陡。修剪草地坡度最大可达25%,不修剪的植被区坡度最大可达50%o-同一坡度（即使坡度不太大）的坡面不宜延续过长，应该有起有伏，使地表径流不致一冲到底。-在地面水汇流线上，应利用道路、山谷线等拦截和组织排水，通过不断变化的沟、谷、涧、山路等对雨水径流加以组织，减缓径流速度，使其汇集或分散开来，并就近排放到地面的排水明渠或雨水管网中。2 .利用地被植物利用植被护坡，可以减少或防止对表土的冲蚀。这是因为：一方面植物根系深入地表将表层土壤颗粒稳固住，使之不易被地表径流带走。另一方面，植被本身阻挡了雨水对地表的直接冲击，吸收部分雨水并减缓径流的流速。所以加强绿化，是防止地表水土流失的重要手段之一。3 .采取工程措施地表径流的流量和流速较大时，需要采取一定的工程措施来防止雨水冲刷造成危害。-谷方：地表径流在谷线或山洼处汇集形成大流速径流，为了防止其对地表的冲刷，在汇水线上布置一些山石，借以减缓水流的冲力，达到降低其流速，保护地表的作用，这些山石就叫谷方。-挡水石：道路是组织雨水排放的最有力的设施，在利用道路边沟排水时，在坡度变化较大处，由于水的流速大，表土土层往往被严重冲刷甚至损坏路基，为了减少冲刷，在台阶两侧或陡坡处设置山石等阻挡水流,减缓水流的速度，这种置石就叫做挡水石。挡水石以自身的形体美或与植物配合形成很好的点景物。-护土筋：其作用与谷方"或挡水石相仿，一般沿道路两侧坡度较大或边沟沟底纵坡较陡的地段敷设，用砖或其他块材成行排列埋置土中，使之露出地面35cm,每隔一定距离（10-20m）设置34道，与道路中线成一定角度，如鱼骨状排列与道路两侧。护土筋设置的疏密主要取决于坡度的陡缓，坡陡多设，反之则少设。-排水明沟：在道路两侧或-侧设置的各种明沟和浅边沟，可以汇集道路和绿地中的雨水。在汇集的水量较少或坡度小时，可采用土明沟和草皮衬砌的方式；当明沟坡度较大，汇流水量大时，为防止径流冲刷，可在排水沟沟底使用较粗糙的材料（如卵石、砾石）衬砌。-出水口：利用地面或明渠排水，在排入水体时，为了保护岸坡结合造景，出水口应做适当处理,常见的如"水簸箕"。在风景园林中，雨水排水口应结合造景，用山石布置成峡谷、溪涧，落差大的地段还可以处理成跌水或小瀑布。这不仅解决排水问题，而且丰富园林地貌景观。4 .埋管排水在绿地中汇流的雨水逐渐增加时，应及时引导雨水至路面或路两侧明沟内流动，在适当的位置通过雨水口将雨水引至管网中，通过管网将雨水输送至滨水地段或排放点排出。四、管渠排水公园绿地应尽可能利用地形排除雨水，但在某些局部如广场、主要建筑周围或难于利用地面排水的局部，可以设置雨水管，或设置明渠排水。雨水管渠系统的布置1.雨水管渠系统的组成：雨水口、检查井（井盖）、跌水井、出水口雨水管渠系统是由雨水口、雨水管渠、检查井、出水口等构筑物所组成的一整套工程设施。雨水管渠的主要任务是及时地汇集并排除暴雨形成的地面径流，防止公园绿地等受淹，保证绿地和广场上的活动能够正常进行。2 .雨水管渠系统的设计布置雨水管道采用明渠或暗管应结合具体条件确定，在建筑密度较高的地段一般应采用暗管，而在建筑密度低，游人量较少的大面积林地草坪地段可考虑采用明渠以降低造价。在地形平坦地区，埋设深度或出水口深度受限制的地区，也可采用明渠或加盖明渠。在雨水干管的起端，应尽可能的采用道路边沟排除路面雨水，通常可以减少干管的长度。-雨水管网的布置：应按管线短、埋深小、自流排出的原则确定。宜沿道路和建筑物的周边平行布置，宜路线短，转弯少，并尽量减少管线交叉，雨水管道在与道路交叉时，应尽量垂直于路的中心线设置，管道尽量布置在道路外侧的人行道或草地的下面，不允许布置在乔木的下方。-排水明渠:公园绿地中的排水明渠一般有道路边沟、截水沟和排水沟几种形式。3 .雨水管渠系统设计的一般规定管道的最小覆土深度、最小坡度、最小容许流速、最小管径及沟槽尺寸、排水管渠的最大设计流速、设计充满度雨水管渠的水力计算1.与计算有关的几个因子；2.雨水管网的水力计算；3.排水明渠的水力计算五、雨水利用雨水是自然界水循环系统中的重要环节，利用雨水资源是一种最经济、最广泛、最简便、最快捷而行之有效的途径。而对这些雨水资源的有效拦截和利用可以减轻市政雨水管网的压力，消除雨水对河流的污染，消减下游的洪涝灾害，同时还可以缓解水资源的短缺，是开源节流的有效途径。风景园林雨水利用的途径和方法风景园林雨水利用可以分为直接利用和间接利用1.雨水直接利用：可将雨水收集后经混凝、沉淀、过滤、消毒等处理工艺后，用作生活杂用水如冲厕、绿地灌溉、水景补水等，或将径流引入中水处理站作为中水水源之一。2.雨水间接利用：是指将雨水经土壤渗透涵养地下水，或者经适当处理后回灌至地下含水层。土壤渗透是最简单、可行的间接雨水利用方式。渗透利用包括绿地的渗透利用和修建渗透设施两种措施。其中绿地渗透可以通过多种设计方法进行强化，如增加植被或其他材料覆盖,减少铺装面积；协商好道路与绿地高程的关系，形成下凹绿地；设计低洼地短时蓄水。渗透设施包括透水的道路和地面铺装、渗透水池、渗井、渗管、渗透沟槽。常用的渗透设施1 .绿地土壤植被具有净化径流和水土保护作用，应充分利用城市中的绿地，尽量将径流引入绿地土壤中；2 .渗透地面多孔沥青地面、嵌草砖、多孔混凝土地面;3 .渗透管、沟、渠渗透管、沟等由无砂混凝土或穿孔管等透水材料制成，多设于地下，四周填有粒径1020mm砾石以贮水。 可利用雨量的确定雨水的收集利用要受到许多因素的制约，如气候条件、降雨季节分配、雨水水质情况、地质条件、建筑的布局和结构等。雨水的利用主要是根据利用的目的，通过合理的规划，在技术合理和经济可行的条件下对可利用的雨量加以收集利用。 渗透设施的计算方法设计净流量计算、设计渗透量、设计存储空间、利用图解法确定渗透设施尺寸六、再生水利用 再生水的特点1 .再生水具有相对安全的水质现代污水处理技术把污水处理成为再生水是可靠和有效的。2 .再生水一般具有可靠的水量保障城市污水处理厂的出水水源和水质均较稳定，不受用水峰期影响，具有量大、集中、水质水量稳定等特点。3 .利用再生水具有较高的经济性利用再生水可以节约清洁水资源，减少园林绿地养护管理的费用4 .再生水具有多种回用的方式再生水回用的方式：独立的中水系统，从区域范围内接受污水并处理回用，在城市的局部循环，供应公园绿地使用以及从城市范围综合协调再生水的应用。从水资源的利用和经济角度出发，区域循环方式和全城循环方式较为有利。再生水原收集与处理再生水系统由原水系统、处理系统和中水供水系统3部分组成。将污水处理成符合再生水水质标准的3个阶段1 .预处理：主要有格栅和调节池两个处理单元，主要作用是去除污水中的固体杂质和均匀水质2 .主处理：是再生水回用处理的关键，主要作用是去除污水的溶解性有机物3 .后处理：主要以消毒处理为主，对出水进行深度处理，保证出水达到再生水水质标准再生水在公园绿地中的回用主要包括绿地灌溉、作为生活杂用水以及作为景观环境水体的水源和补充水水源再生水使用优先顺序：绿地灌溉；道路广场喷洒；消防储水；景观用水；冲厕；杂用。绿地灌溉是再生水利用最主要的方式，其用水量也比较高，是再生水消耗的主要途径。七、风景园林污水的处理与排放污水处理技术就是采用各种方法将污水中的污染物分离出来，或将其转化为无害和稳定的物质，从而使污水得到净化。1.物理处理法：利用物理作用分离污水中主要呈悬浮状态的污染物质，在处理过程中不改变其化学性质。如沉淀、筛滤、气浮、离心分离等技术；2 .化学处理法通过投加化学物质，利用化学反应来分离、回收污水中的污染物，或使其转化为无害的物质。如混凝、中和、化学沉淀、氧化还原、电解、吸附、离子交换、电渗析等；3 .生物处理法：就是利用微生物的新陈代谢作用，使污水中呈溶解和胶体状态的有机污染物被降解并转化为无害的物质，使污水得以净化。风景园林中常用的污水处理方法1 .化粪池就是流经池子的污水与沉淀污泥直接接触，有机固体藉厌氧细菌作用分解的一种沉淀池。2 .稳定塘也叫生物塘、氧化塘，是利用经过人工适当修整的土地，设围堤和防渗层的污水池塘，是主要依靠自然生物净化功能对污水进行处理的设施，属于自然生物处理法3 .湿地处理系统是将污水投放到土壤经常处于水饱和状态而且生长有芦苇、香蒲等耐水植物的沼泽地上，污水沿一定方向流动，流动的过程中，在耐水植物和土壤联合作用下，污水得到净化的一种土地处理工艺。湿地处理系统可分为天然湿地系统、自由水面人工湿地和人工潜流湿地处理系统几种类型。天然湿地系统：利用天然洼淀、苇塘，并加以人工修整而成。其中设导流土堤，使污水沿一定方向流动。自由水面人工湿地：是用人工筑成水池或沟槽状，池底铺设隔水层以防渗漏，再充填一定深度的土壤层，种植芦苇一类的维管束植物人工潜流湿地处理系统：是人工筑成的床槽，床内充填介质支持芦苇类的挺水植物生长。床底设黏土或防水层，并具有一定的坡度。八、暗沟排水暗沟又叫盲沟，是一种地下排水渠道，用以排除地下水，降低地下水位。暗沟排水不仅在园林绿地及各种运动草坪中使用，还可用于挡土墙及驳岸背面排水，软地基处理水平排水，屋顶花园及地下室排水，盐碱地排碱等。暗沟排水的优点1 .取材方便，可废物利用，造价低廉；2 .不需要检查井或雨水井之类的排水构筑物，地面不留痕迹，从而保持了绿地或其他活动场地的完整性。暗沟排水的布置形式1.自然式；2.截流式；3.篦式；4.耙式影响暗沟埋深的因素1 .植物对水位的要求，如草坪区的暗沟深度不小于1m,不耐水的松柏类乔木，要求地下水距地面不小于1.5m；2 .受根系破坏的影响，不同的植物其根系的大小深浅各异；3 .土壤质地的影响,土质疏松可浅,黏重土应该深些；4 .地面上有无荷载；5 .在北方冬季严寒的地区，还有冰冻破坏的影响。九、风景园林管线工程的综合（简答）管线综合的目的是为了合理安排各种管线，综合解决各种管线在平面和竖向上的排列和相互关系。一般原则1 .工程管线在道路下面的规划位置宜相对固定；2 .管线的竖向综合应根据小管径管线让大管径管线，压力管线让重力自流管线，可弯曲管线止不易弯曲管线，分支管线让主干管线，临时管让永久管，新建管让已建管；3 .管线平面应做到管线短，转弯小，减少与道路及其他管线的交叉，并同主要建筑物和道路的中心线平行或垂直敷设；4 .干管应靠近主要使用单位和连接支管较多的一侧敷设；5 .地下管线一般布置在道路以外，但检修较少的管线（如污水管、雨水管、给水管）也可布置在道路下面；6 .雨水管应尽量布置在路边，带消防栓的给水管也应沿道路敷设。第三章水景工程第一节水景概论一、城市水体城市用地的水系是难得的自然风景资源，也是城市生态环境质量的要素，更是重要的造景要素。为城市提供生活用水以及工农业生产用水，提供人们休闲娱乐的场所，为一些水生动植物提供良好的生活环境与栖息地，为城市提供排水蓄水以及抗洪防涝的减灾、避灾功能，有的水体还能提供水上交通与运输。二、城市水体与风景园林水体的功能1 .排洪蓄水：2 .造景；3 .改善城市的生态环境、调节城市的小气候条件；4 .开展水上各类活动与游览。三、风景园林水体的景观作用1 .大的水面能将不同的风景园林空间及景点联系起来，从而形成整体效果，避免结构松散；2 .水面具有包容景观、映衬岸畔或水中景观的基底作用；3 .喷泉、瀑布等水景具有视觉上和听觉上的可赏性，能吸引人们的注意，形成景观的焦点和中心，并可形成一种其所在空间、位置上的尺度感。四、风景园林水系规划的内容进行风景园林水体工程建设必须了解：1.河湖的主要功能和等级划分，并由此确定一系列水工设施的要求和等级标准；2.河湖近期和远期规划水位，包括最高水位，常水位和最低水位，这是确定园林水体驳岸类型、岸顶高程和湖底高程的依据；3 .河湖在城市水系中的任务；4 .城市水系的平面位置，代表性断面和高程；5 .水工构筑物的位置，规格和要求。五、水系规划常用数据1 .水位：水体上表面的高程称为水位。将水位标尺设置在稳定的位置，水表在水位尺上的位置所示的读数即水位；2 .流速：流速即水体流动的速度。按单位时间内流动的距离来表示，单位为m/s；3.流量：在一定水流断面间单位时间内流过的水量称流量。流量二过水断面积X流速。六、风景园林水体分类1 .静水：是指平坦、看不见水的流动的水体，呈现出安详、朴实的氛围，宁静收敛。主要以湖、池、潭等形式出现。它的作用主要是净化环境，划分空间以及增加环境气氛；2 .动水：具有生动、活跃、富有生命力的特征；一位能动水：是利用水位的落差而形成的。如流水、落水、跌水、瀑布等，在城市景观中常以人工模仿自然界中的景色；-动能动水：是利用压力将水喷出，以改变水的流动形式，常见的有喷泉、涌泉、溢泉、间歇等。第二节小型水闸一、水闸的作用及分类水闸是控制水流出入某段水体的水工构筑物，主要作用是蓄水和泄水，常设于风景园林水体的进出水口。水闸按其使用功能可分为以下几种：1.进水阐：设于水体入口，主要起到联系上游和控制进水量的作用。如颐和园西北门外的青龙桥水闸；2 .节制闸：设于水体出口，起着联系下游和控制出水量的作用。如颐和园绣漪桥水闸；3 .分水闸：用于控制水体支流的出水。如颐和园后溪河与昆明湖东岸的二龙闸。二、闸址选定闸址选定需考虑的因素：1 .闸孔轴心线与水流方向相顺应，使水流需通过时畅通无阻，避免造成因水流改变原有流向而产生淤积现象或水岸一侧被冲刷、另一侧淤积的现象；2 .避免在水流急弯处建闸，以免因剧烈的冲刷破环闸墙与闸底；3 .选择地质条件均匀，承载力大致相同的地段，避免发生不均匀沉陷。三、水闸结构1 .地基：地基为天然土层经加固处理而成，水闸基础必须保证当承受上部压力后不发生超限度和不均匀的沉陷；2 .水闸底层结构：指地基之上，水闸上层建筑之下的结构体，它主要由闸底板，铺盖，护坦，海漫等部分组成；3 .水闸上层结构：由闸墙、翼墙、闸墩组成。第三节驳岸与护坡一、驳岸驳岸的定义是用工程措施加工岸而使其稳固，以免遭受各种自然因素（风浪、降水、冻胀等）及人为因素的坏，保护风景园林中水体的设施，它建在水体边绿与陆地交界处。驳岸的作用驳岸除具有护堤、防洪的基本功能外，对于改善滨水区景观、恢复生态平衡也有重要作用：1 .促进河岸生态系统恢复，形成美丽自然的景观；2 .调节水源。生态驳岸采用自然材料，形成一种可渗透性的界面，在丰水期河水向堤岸外的地下水层渗透储水，在枯水期地下水通过堤岸反渗入河，起着滞洪补枯、调节水位的作用；3 .增强水体自净作用。建立生态驳岸后水流速度减慢，有利于泥沙沉积，净化河水，此外河岸上繁茂的植被和其他生物也可吸收、分解河水中大量的污染物。驳岸结构1 .基础：是驳岸的底层结构，为承重部分，上部重量经基础传给地基，因此要求基础坚固；2 .墙体：是驳岸主体结构，常用混凝土、毛石、砖等砌筑而成，也有用木板、毛板等材料作为临时性驳岸的材料；3 .盖石：又称压顶，为驳岸之顶端结构，其主要是增强驳岸的稳定性，阻止墙后的土壤流失，美化水岸线；4 .垫层：为基础的下层，常用矿渣，碎石，碎砖等材料整平地坪，保证基础与土基均匀接触作用；5 .基础桩：是为了增加驳岸的稳定性，防止驳岸的滑移或倒塌的有效措施，同时也兼起加强土基的承载能力作用；6 .沉降缝：是由于墙高不等，墙后土压力、地基沉降不均匀变化所必须考虑设置的断裂缝；7 .伸缩缝：是避免因温度等变化引起破裂而设置的缝。驳岸形式1.硬驳岸：为风景园林水景中使用最多的驳岸形式，它主要依靠墙自身的质量来保证岸壁稳定，抵抗墙后土壤的压力。一条石驳岸：此种驳岸采用条石作基础，用水泥砂浆砌大于400厚毛石，并用花岗岩条石作盖顶。施工时，条石的4或5个平面需垫平，以银锭扣连接加固，使之结合紧密；一块石驳岸：为园林水景中广泛使用的驳岸形式。-混凝土驳岸：有钢筋混凝土驳岸和素混凝土驳岸；-山石驳岸；-卵石驳岸；-塑木驳岸：在钢筋混凝土驳岸的原坯上进行塑木加工而成。2 .软驳岸是指非硬性材料砌筑的驳岸，如桩基驳岸或自然形成的生态驳岸等。-竹木驳岸：以毛竹竿为桩，毛竹板材为板墙，构成竹篱挡墙，因地选材，造价较低，经济且具有一定使用年限；-自然生态驳岸：是指恢复后的自然河岸或具有自然河岸可渗透性的人工驳岸，它可以充分保证河、湖、池岸与水体之间的水分交换和调节，同时也具有一定的抗洪强度；自然原型护岸：对于坡度缓或腹地大的河段，可以考虑保持自然状态，配合植物种植，达到稳定河岸的目的，如种植柳树、水杉、白杨、枫杨以及芦苇、菖蒲等具有喜水特性的植物，用其发达的根系稳固堤岸；自然型护岸：对于较陡的坡岸或冲蚀较严重的地段，不仅种植植被，还采用天然石材、木材护岸，以增强堤岸抗洪能力；台阶式人工自然驳岸：对于防洪要求较高，而且腹地较小的河段，在必须建造重力式挡土墙时，也要采取台阶式的分层处理。3 .混合驳岸：使用钢性材料结合植物种植形成既生态又具有较高强度的驳岸。土工合成材料在驳岸中的运用土工合成材料泛指用于土木工程的合成材料产品。1.土工织物：即为土工布，主要特点是连续性好、重量轻、施工简便、抗拉强度高、耐腐蚀；2 .土工膜：具有极低渗透性的膜状材料，几乎不透水，是理想的防渗材料；3 .土工格栅：是土工合成材料中发展很快的一个种类，它是一种以高密度聚乙烯或聚丙烯包括玻璃纤维为材料加工形成的开口的、类似格栅状的产品，其主要功能是加筋。土工格栅可制造石笼，也可用于挡土墙施工等；4 .土工网：几乎均由聚乙烯制造而成，它常与土工织物、土工膜或其他材料起使用；5 .土工复合材料：是将不同材料的最好特性组合起来，以适应不同的特定要求。土工合成材料种类繁多，如土工网垫、土工管等；破坏驳岸的主要因素驳岸可分为湖底以下地基部分、常水位以下部分、常水位至高水位之间的部分和最高水位以上部分（即不受淹没的部分）1 .地基部分：由于湖水地基荷载强度与岸顶荷载不相适应而造成均匀或不均匀沉陷，使驳岸出现纵向裂缝甚至局部塌陷，以及冻胀、桩腐烂、动物破坏、地下水浮托等因素；2 .常水位以下部分：由于常年处于淹没状态，其主要破坏因素是湖水浸渗，也包含冲刷、冲蚀；3 .常水位至高水位部分：驳岸则经受周期性淹没，随水位上下的变化也会形成冲刷、冲蚀；4 .最高水位以上不被淹没的部分：主要受浪激日晒和风化剥蚀，驳岸顶部则可能因超重荷载和地面水的冲刷遭到破坏。 驳岸平面位置的确定水位高、水面大、岸边地形平坦的情况下，对于游人量少的次要地带可以考虑短时间被最高水位侵蚀，与城市河流接壤的驳岸按照城市河道系统规定平面位置建造。园林内部驳岸则根据湖体施工设计来确定驳岸位置；在平面图上以常水位线显示水面位置，如为岸壁直墙则常水位线即为驳岸向水面的平面位置；整形式驳岸岸顶宽度一般为3050cm；如为倾斜的坡岸，则根据坡度和岸顶高程推求。 岸顶高程的确定岸顶高程应比最高水位高出一段以保证湖水不致因风浪拍岸而涌入岸边陆地地面，因此，具体高程应根据当地风浪拍击驳岸的实际情况而定。湖面广大、风大、空间开旷的地方应高出多一些；而湖面分散、空间内具有挡风的地形则高出少一些。一般高出25100cmo从造景角度看，深潭和浅水面的要求也不一样。一般湖面驳岸贴近水面为好，游人可亲近水面，并显得水面丰盈、饱满。如被地下水位淹没，则将由于大面积垫土增驳岸的造价。 驳岸设计1.风景园林驳岸设计要求：驳岸的最基本目的是防洪蓄水，在这个前提下，作为风景园林驳岸设计还应考虑：- 从景观视觉的角度出发，驳岸不是景观主体，应从水体整体景观效果考虑；- 驳岸的形态和规模主要取决于防洪功能，应从常水位考虑；- 驳岸的形态以平缓蛇行的曲线为基调，尽量不要用直线，以免单调、生硬；- 驳岸的处理应注重自然形态与亲水性，以平缓斜坡为佳；- 应大力推广生态驳岸的应用。2 .驳岸工程技术要求：驳岸结构由桩基、碎填料、盖桩石、混凝土基础、墙身和压顶构成。3 .驳岸背水面的处理：寒冷地区驳岸背水面需作防冻胀处理，方法有填充级配沙石，焦渣等多孔隙易滤水的材料；砌筑结构尺寸大的砌体，夯填灰土等坚实、耐压、不透水的材料。二、护坡护坡的定义和作用1.护坡：是保护坡面，防止雨水径流冲刷及风浪拍击的一种水工措施。一般可用于湖体的防护及溪流的边坡构筑。当坡度i=H/L=l:ll:2或坡角为45°以下，则要用各种材料和方式护坡,防止滑坡。i坡度；H护坡高度；L护坡水平投影长度2.应用：护坡工程在园林中得到广泛的应用，特别是水体的自然缓坡形式，增强了其亲水性。护坡形式护坡的形式较多，在园林中使用时主要应考虑护坡的用途、周围景观设计的要求、护坡周围的地质情况和水流冲刷的情况等。1 .编柳抛石护坡采用新截取的柳条呈十字交又编织成格筐，编柳空格内抛填块块石，块石下设砾石层以利于排水，减少土壤流失，柳条发芽便成为保护性能较强的护坡设施；2 .铺石护坡当坡岸较陡、风浪变化大时，可考虑采用铺石护坡，常用的有块石、卵石等，铺石护坡抗冲刷力强，经久耐用，是园林工程中常用的护坡形式；3 .草皮护坡当岸壁坡度在自然安息角之内，地形变化在1:201:5之间时，可以考虑用草皮护坡。护坡用的草种要求耐湿、根系发达、生长快、生存能力强。如假俭草、狗牙根等。驳岸、护坡的施工要点驳岸、护坡施工前必须放干湖水，或
