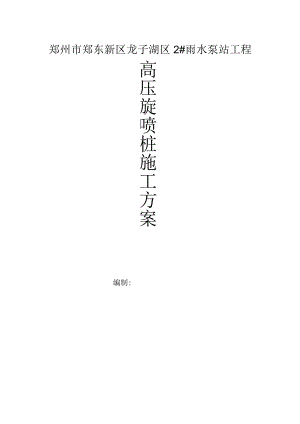

高压旋喷桩施工策略.docx

郑州市郑东新区龙子湖区2#雨水泵站工程高压旋喷桩施工方案编制:一、概述错误!未定义书签。（一）工程概况错误!未定义书签。（一）场地地质状况错误!未定义书签。二、重要施工措施错误!未定义书签。（一）施工技术参数错误!未定义书签。（一）施工前准备错误!未定义书签。（三）重要施工措施错误!未定义书签。（四）施工要点错误!未定义书签。（五）施工工艺流程（图2）错误!未定义书签。三、劳动力计划及重要施工机械计划.错误!未定义书签。（一）施工组织机构错误!未定义书签。（一）人员安排错误!未定义书签。（三）重要施工机械计划错误!未定义书签。四、保证工程质量的技术组织措施错误!未定义书签。（一）建立健全质量管理责任制错误!未定义书签。（一）建立健全各项管理制度错误!未定义书签。（三）加强质量点的控制错误!未定义书签。（四）严格执行工程质量管理的奖罚制度错误!未定义书签。五、对本工程施工的各要点、难点及其处理措施错误！未定义书签。（一）桩径的控制及其处理措施错误!未定义书签。（一）桩体强度的控制错误!未定义书签。六、安全文明施工管理错误!未定义书签。（一）安全施工管理措施错误!未定义书签。（二）、文明施工管理措施错误!未定义书签。七、施工进度安排错误!未定义书签。附图一、概述（一）工程概况2#雨水泵站位于东四环路西侧文苑南路（龙子湖外环）及东风渠河道红线之间的不规则地块内，其东-西向用地范围线分别为东风渠河道控制红线与文苑南路道路红线，南-北向用地范围线与东四环道路红线平行。根据结施一01构造设计阐明中第六条中日勺第一和第三小条，为防止细砂外流导致沉井基坑坑壁塌陷和东风渠大堤塌陷，设计规定采用沉井外侧设置双排高压旋喷桩帷幕与有效降水相结合的施工措施来保证沉井顺利下沉和东风渠大堤安全，有效降水措施采用深井井点降水，深井井点降水施工措施见总的施工组织设计。在泵房基坑外设计两排帷幕桩（桩布置状况详见附图），止水帷幕采用高压旋喷桩，桩长15.5米，桩径600mm；材料采用强度等级32.5级复合硅酸盐水泥，按200kgm施工。（一）场地地质状况根据本工程的岩土工程勘察汇报，本场地地貌单元属黄河冲积平原，泵站范围内的岩土按岩性及力学特性进行分层，从上到下为：第（1）层：粉土加粉质粘土，层厚1.56.4m,平均厚度为3.46m,底层埋深1.506.4m,平均埋深3.46米。第（2）-1层：粉土，层厚0.9-3.0m,平均厚度为1.74m,底层埋深2.57.7m,平均埋深5.20米。第（2）层：粉质粘土，层厚0.6-3.6m,平均厚度为2.39m,底层埋深4.010.6m,平均埋深7.38米。第(3)层：细砂，层厚5.6-7.0m,平均厚度为6.0m,底层埋深11.011.5m,平均埋深11.38米。第(4)-1层：粉质粘土，层厚0.5-4.4m,平均厚度为1.65m,底层埋深12.015.0m,平均埋深12.77米。第(4)层：细砂，层厚6.8-7.86m,平均厚度为7.48m,底层埋深19.5- 20.2m,平均埋深19.8米。第(5)层：中砂，本次勘探未接穿，最大层厚5.5m。本场地地下水埋深在2.5Om左右，沉井下部为约13.00m的中细砂，易产生流砂和管涌。(三)施工时执行的规范、规程1 .建筑地基处理技术规范(JGJ78-2023、J220-2023)2 .建筑地基基础工程施工质量验收规范(GBJ50202-2023)。3、国家和政府部门制定的劳动保护和安全生产、环境保护政策、法令和规章制度；4、其他现行的有关规范、规程；5、我企业制定B质量、技术文献及安全管理制度。二、重要施工措施(一)施工技术参数1 .钻头：根据地质汇报所描述的各土层岩性，使用改善型一种2.8mm喷嘴0旋喷钻头。2 .水泥掺入量：200Kgm°3 .水灰比：控制在WC=1.0,调整到成桩过程中桩顶有返浆且返浆量不超过总浆量的12%为宜。4 .浆液配制：每根桩配制四桶浆，按照水灰比及每根桩水泥用量进行配制。5 .下钻及提高速度：根据地质条件，下钻时采用快四挡，提高时采用慢三挡；基地层钻进难易程度不一致时，可进行调整，不做严格控制,但必须保证送浆均匀。6 .压力：送浆压力控制在2324MPa°（二）施工前准备1.根据施工现场状况，进行场地平整。2 .按照规范的J有关规定，在监理工程师BU见证下，及时对原材料进行取样复验。3 .施工放样：（1）根据市规划部门及建设单位提供的控制点，按照监理工程师同意的测量放线方案，结合施工图中的图示尺寸进行放样。10、国家和政府部门制定的I劳动保护和安全生产政策、法令和规章制度；11、我企业制定的质量、技术文献及安全管理制度；（2）测定桩位点：放样时，采用双控法（白灰加竹筷），以保证在施工过程中，桩位不受破坏和移动。（图1）4 .确定实际施工参数：根据确定的技术参数，作好各班组日勺技术交底工作，并在机架上和注浆泵处设置技术标牌,注明单桩技术参数值（水泥用量、送浆压力、钻深、送浆位置等）。（三）重要施工措施1.制备水泥浆：启动搅拌机，将每根桩0水泥用量分四次和对应量的清水同步倒入搅拌池内，不停地搅拌进行一根桩的浆液配制。每根桩配制四桶浆。清水用量采用标注在清水桶上时刻度线来控制；每桶浆用水一格，既保证清水量的精确，又便于工人操作。2 .确定深度：根据图纸设计规定，运用水准仪，测定现场地面标高并计算出施工时的桩顶、桩底标高和实际入土深度，用机架上的深度计来控制。精度控制在±10cm。3 .就位、对中：就位时，应保持机架日勺四个支腿均匀接地，通过机架上的垂线，进行双向控制，保证垂直度在1.0%以内；对中时，首先根据场地地面标高（82.6m）调整深度，然后使钻头对准桩位，对中精度控制在2.0Cm以内。4 .喷浆旋转下沉、提高：当钻头到自然地面后，喷浆搅拌下沉，到设计桩底标高后应停止下钻，然后边提高边喷浆边旋转搅拌，当提高至自然地面时，停止提高。（四）施工要点1 .每根桩，应检查钻头的喷嘴直径，且不不小于2.8mm。2 .常常检查水灰比的状况，必须与技术交底时的水灰比值一致。3 .常常抽查单桩水泥用量，且不少于200Kgm°4 .常常检查单桩的J返浆状况，其返浆量在10%±2%,属正常，如出现不返浆或返浆量较大，应查明原因。5 .在施工过程中，如发生钻头喷嘴被堵时，应及时提出钻杆，疏通喷嘴，然后原位旋喷下沉至原深度，但二次的旋喷搭接长度不不不小于1.0m。6 .为保证桩位及桩数的精确，每次交接班时，机长应书面和现场进行交接。（五）施工工艺流程（图2）三、劳动力计划及重要施工机械计划(一)施工组织机构为优质按期完毕施工任务，企业拟选调有丰富施工经验的人员构成桩基施工项目经理部，实行项目经理负责制和项目技术负责制，组织机构如下：(二)人员安排序号职务人员职责1项目经理1全面管理2技术负责人1技术管理3项目副经理1施工管理4技术、质检员2质量检查5资料员1资料整顿归档6预算员1资金计划与预算7测量员1工程测量放样8施工人员15工程施工（三）重要施工机械计划序号设备名称型号功率(KW)单位数量1.钻机PH-5048台52.高压泵ZJB-357513.泥浆泵3PNL-91.5八24.搅拌机JBOl1.5台25.水准仪DS3台16.全站仪台17.发电机200台28.电焊机套19.气焊机套1四、保证工程质量的技术组织措施（一）建立健全质管理责任制建立健全质量管理责任制，使项目部每位职工均有明确的责任，形成一种严密的质量管理体系，组织进行工序自检、互检和上、下工序间交接检查。常常开展质量动态分析，针对质量通病等微弱环节，采用技术组织措施。机长（班长）在下达施工任务的同步，应进行技术交底，积极发动和组织多种竞赛活动。实行各尽其责，各司其职。（二）建立健全各项管理制度1、技术交底制度：项目技术负责人向组长及职能人员进行技术交底,并结合详细操作部位、关键部位的质量规定、操作要点、注意事项、新技术推广项目予以贯彻。组长接到交底单后，应组织各人员召开规定、质量原则、注意事项等有关内容讨论会，使每人做到心中有数。2、施工工艺标牌制度：动工前，由技术组编写施工工艺标牌，挂在桩机上。施工工艺标牌应注明单桩的水泥用量、制桩长度、复搅长度、下沉和提高速度及档位、注浆压力。3、材料试验检查制度：应按照国家有关原则、规范、规程和设计规定，使用袋装水泥且复验一次。无三天复验成果的，不准使用。并将试验成果存入工程档案。经检查不合格的材料严禁使用，进场的要清理出场。4、技术复核制度：是对重要环节（水泥用量、桩径、桩身均匀程度和喷嘴大小）进行复查、校核，是防止重大差错的一项制度。5、质量检查验收制度：为保证工程质量，建立“三检”与“专检”相结合的全面质量检查制度。在施工过程中，对每道工序都要办理签证和验收制度，并列入工程档案。对不符合质量规定的I工序要认真进行处理，经检查不合格者不能进行下道工序施工。6、技术档案制度：从施工准备开始到交工为止，应加强技术资料的取证、记录和整顿工作，各项技术资料要如实反应状况，经有关人员审定后严加管理不得损坏，保证在交工前存有完整的技术资料。()加强质点的控制1、保证桩位精确性(1)桩位由专业测量人员进行放样，并经监理人员复验合格；(2)施工时，钻机就位必须对准桩位，由质检员复核，监理工程师承认后，钻机方可开钻。2、保证桩身垂直度(1)桩机就位后，调平桩机，根据桩机架与桩机上悬挂的垂球平行来判断钻杆的重直度。(2)在旋喷过程中，根据垂球与桩机架的平行状况随时调整桩机，保证桩的重直度在1%的)范围内。3、保证桩顶的标高(1)各桩位放出后，用水准仪精确测出场地的标高，计算出施工时日勺钻深及空喷段时起止深度。(2)每次开钻前，应将深度盘指针对零，保证钻深精确性。4、桩身及桩端高压旋喷影响范围桩身及桩端高压旋喷影响范围对桩外0.5米范围的I土层有影响，不会影响沉井下沉的困难。在沉井施工过程中，规定上部土层顶面坍塌部分予以及时回填扎实。5、防止缩径及夹泥(1)采用单喷嘴新工艺。(2)增大喷嘴作业半径。6、保证桩体均匀持续性(1)施工过程中，应常常检查技术参数的执行状况，严禁任意变化某一技术参数。(2)喷浆时必须持续，不能间断；施工中一旦出现故障，待修好后,必须再向下搭接长度不不不小于100cm08、材料质量控制(1)水泥采用32.5级复合硅酸盐袋装水泥，规定水泥有出厂合格证、化验单和复验单，合格后方可使用。(2)严禁使用过期、雨淋、受潮、结块水泥。(3)水泥浆液必须搅拌均匀，对超过初凝时间3小时的浆液严禁使用。(四)严格执行工程质管理的奖罚制度1、设备人员进场后，技术人员应抓紧熟悉图纸的设计规定；在动工前，首先对机组进行规范、技术和图纸交底；工艺试桩后，要进行技术参数和施工规定的交底。对技术人员规定24小时轮番值班，发现无端脱岗的，要严厉批评，并处以500元的罚款。2、质检员应科学敬业，24小时在岗；在施工过程中要常常检查各机台对施工技术参数的执行状况，发现问题应及时处理。质检员严禁弄虚作假和无端缺勤，否则，将被罚款400元。3、钻机操作人员应严格整平机器，严格对准桩位。严禁无端离岗。按规定记好原记录，不能乱编乱改。否则，将被罚款100元。4、在施工过程中，如遇有异常状况，钻机操作人员应及时告知现场技术员处理，不能私自处理。5、钻机操作人员应严格按照确定的技术参数操作钻机，不经现场技术员同意，不能任意变化钻机钻进速度和提高速度。否则，将被罚款100元。6、配浆员应严格按照试桩技术参数进行配浆，不得随意变化水灰比。每根桩配四桶浆，否则，将被罚款100元。7、如遇有异常状况，须变化水灰比时，必须告知现场技术员，在现场技术员的指导下进行操作。8、司泵人员按照试桩技术参数所给定时泵速及压力进行送浆，不能随意变化送浆速度和压力。否则，将被罚款100元。9、司泵人员严禁无端离岗。对送浆时间作好原始记录。10、司泵人员在送浆过程中应一直注意浆泵上压力表的读数，以便堵管时，能及时发现。11、动工后，工地所有在岗人员，必须坚守工作岗位，积极工作；不得无端缺勤、喝酒和打牌，否则，一人一次罚款100200元。五、对本工程施工的各要点、难点及其处理措施(一)桩径的控制及其处理措施1、桩径的控制桩径日勺大小是施工日勺质量要点之一，它直接影响单桩承载力和复合地基承载力的有限发挥效果。2、处理措施(1)采三管喷嘴施工新工艺。(2)在粉质粘土部分施工段，提高钻头的旋转速度，同步减少钻头的进尺速度。(二)桩体强度的控制1、桩体强度桩体强度的高下是施工的I质量要点，也是难点，其值不得不不小于3.5MPa,否则，直接影响单桩承载力的)有限发挥效果。六、安全文明施工管理(一)安全施工管理措施1、安全管理内容1) .安全责任a.项目经理为安全施工的总负责人。b.项目副经理对安全施工负直接领导责任，详细组织实行各项安全措施和安全制度。c.技术负责人负责组织安全技术措施的编制和审核，安全技术的交底和安全技术教育。d.施工员对分管施工范围内的安全施工负责，贯彻贯彻各项安全技术措施。e.工地设专职安全管理人员，负责安全管理和监督检查。f.各专业人员均有岗位的安全职责。g.每个施工人员亦有安全职责。2) .安全教育安全教育分为一般性安全教育和安全技术交底两部分。一般性安全教育包括：全体职工进入施工现场前的入场教育；定期安全意识教育；新工人上岗教育；各工种结合培训的安全操作规程教育。安全技术交底有：详细分部分项工程及新工艺、新材料使用的技术安全交底；每次安排生产任务的安全技术交底；每天的上岗安全父底。3) .安全检查a.班组每天结合上岗安全交底进行安全上岗检查。b.按工程进展需要，由专业部门组织实行不定期的专业检查。2、安全一般措施1) .施工用电安全a.一般规定(1)现场施工用电采用三相五线制。(2)配电箱设置总开关，同步做到一机一闸一漏电保护器。(3)照明与动力用电分开，插座上标明设备使用名称。(4)电缆线及支线架空或埋地，架空敷设采用绝缘子，不直接绑扎在金属构架上，严禁用金属裸线绑扎。(5)移动电箱内动力与照明分箱设置。(6)施工现场的电器设备设施有效的!安全管理制度，现场电线电气设备设施有专业电工常常检查整顿，发现问题立即处理。(7)但凡触及或靠近带电体的地方，均采用绝缘保护以及保护安全距离等措施。(8)电力线和设备选型按国标限定安全载流量。(9)所有电气设备和金属外壳具有良好的接地和接零保护，所有的临时电源和移动电具装置有效日勺二级漏电保护开关。(Io)十分潮湿的场所使用安全电压，设置醒目的电气安装标志，不使用无有效的安全技术措施日勺电气设备。（三）电线和设备安装完毕后来，由动力部门会同安所有门对施工现场进行验收，合格后方可使用。(12)常常对职工进行电气安全教育，未经考核合格的电工、机工和其他人员一律不准上岗作业。b.安全保证措施(1)电缆时接头接入接线盒并附在墙上。接线盒内能防水、防尘、防机械损伤并远离易燃、易爆、易腐蚀场所。(2)所使用的配电箱是符合JGJ59-99规范规定的铁壳原则电箱。配电箱电气装置做到一机一闸一漏电保护。(3)开关箱的电源线长度不不小于30m,并与其控制固定式用电设备的水平距离不超过3m0(4)所有配电箱、开关箱都编号，箱内电气完好匹配。(5)工作接地的电阻值不不小于1。(6)保护零线每一反复接地装置时接地电阻值不不小于1。并由电工每月检测一次，做好原始记录。(7)保护零线选择不不不小于IOmnl2日勺绝缘铜线，统一标志为绿/黄双色线，在任何状况下不使用绿/黄双色线作负荷线。(8)所有电机、电器、照明器具、手持电动工具的金属外壳、不带电的外露导电部分，做保护接零。(9)工程质量、安全文明施工管理措施除塔吊以外，所有日勺电机、电器照明器具、手持电动工具的电源线装置二级漏电闸保护器。(10)施工现场严禁使用花线、塑料胶质线作拖线箱的电源线，严禁使用木制的拖线箱、板及民用塑壳拖线板。2)突发事件应急措施根据工程施工现场和周围环境等详细状况，制定有针对性的有关施工过程的应急措施：a.治安管理：施工人员如发生打架斗殴、流血事件，应立即制止,在现场不能控制事态的状况下，立即拨打报警。B.停电处理：为保证施工的顺利进行，如遇发电机故障，立即启用备用应急发电机，并应以最迅速度修复原有发电机，尽量防止钻杆埋入土体中，施工过程中突遇暴雨、大风（六级以上）时即刻停工。C.消防：施工现场、生活区按规定设置灭火机和消防水龙头，如发生火灾，立即切断电源，人员疏散，氧气、乙快瓶等易燃易爆物品及时转移到安全地带。同步组织人员运用灭火器材进行灭火，并拨打火警，组织好消防车的进出场工作3）其他任何人不得私自拆除施工场地的脚手、安全防护设施和现场安全标志。如需要拆除，须由项目负责人会同有关人员商议后，并采用对应措施后方可由有关工种进行操作。（二）、文明施工管理措施1）场容场貌管理a.施工现场的场容管理，实行划区域分块包干，责任区域挂牌示意，生活区管理规定挂牌昭示全体。b.制定施工现场生活卫生管理、检查、评比考核制度。c.现场必须布置安全生产口号和警示牌，做到无违章。d.施工区、办公区、生活区挂标志牌，危险区设置安全警示标志。e.在重要施工道路口设置交通指示牌。f.保证周围环境清洁卫生，做到无污水外溢，围墙外无渣土、无材料、无垃圾堆放。g.环境整洁，水沟畅通，生活垃圾每天用编织袋袋装外运，生活区域定期喷洒药水，灭菌除害。2）材料堆放管理a.多种设备、材料尽量远离操作区域，并不许堆放过高，防止倒塌下落伤人。b.进场材料严格按指定位置进行规范堆放。c.现场材料员认真做好材料进场的验收工作（包括数量、质量、质保书），并且做好记录（包括车号、车次、运送单位等）。d.水泥仓库有管理规定和制度，水泥堆放十包一垛，过目成数，挂牌管理管理人员认真做好水泥收、发、存流水明细帐。e.材料堆放按场布图严格堆放，杜绝乱堆、乱放、混放，尤其是杜绝把材料堆靠在围墙、以防受力导致倒塌等意外事故的发生。3）治安管理措施a.服从业主在社会治安、综合治理、交通管理、环境保护等方面的管理规定。b.服从治安保卫机构的I领导。c.严格执行出入制度。所有人员进入现场须佩带胸卡，非本工程人员进入大门须登记，通过门卫联络,待明确接待人员后才能进入。d.工作人员仅限于工程指定施工区域内活动，非经许可严禁进入与工程无关区域逗留。e.工作人员不得在工地内酗酒或酒后进工地工作，不得携带违禁品进入，以围护财产和人员安全。f.材料车辆进单位装卸完毕后，立即驶离现场，停放时指定停车场。g.对施工现场的珍贵物资、重要器材和大型设备加强管理，严格有关制度，设置防护设施和报警设备，防止物资被哄抢、盗窃或破坏。h.广泛展开法制宣传和“四防”教育，提高广大职工群众保卫工程建设和遵纪遵法的自觉性。i.常常开展以防火、防爆、防盗为中心的安全检查，堵塞漏洞，发现隐患及时采用防止措施，防止发生问题。七、施工进度安排1、设备进场安装3天2、高压旋喷桩施工10天3、设备拆除退场2天4、施工总天数：15天。施工进度计划表内容123456789IO1112131415一指挥和有利全面质量管理的原则，必须加强施工组织管理，建立多种岗位责任制。劳动力计划安排：止水幕墙施工：一天三班制（8小时/班），每班施工人员：7人;管理技术人员2名拟采用桩间距30cm,行距40Cnl进行施工，桩位详细示意如下：间距30cm40cm
