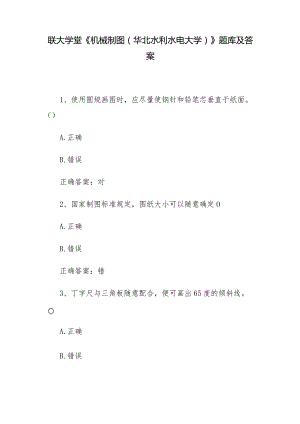

联大学堂《机械制图（华北水利水电大学）》题库及答案.docx

联大学堂机械制图（华北水利水电大学）题库及答案1、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。（）A.正确B.错误正确答案：对2、国家制图标准规定，图纸大小可以随意确定OA.正确B.错误正确答案：错3、丁字尺与三角板随意配合，便可画出65度的倾斜线。OA.正确B.错误正确答案：错4、画图比例1：5,是图形比实物放大五倍。OA.正确B,错误正确答案：错5、绘制机械图样时，尽量采用1：1的比例OA.正确B.错误正确答案：对6、图样中书写汉字的字体，应为长仿宋体。OA.正确B.错误正确答案：对7、半剖视图中的剖视与视图的分界线为细实线。OA.正确B.错误正确答案：错8、制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。（）A.正确B.错误正确答案：对9、国家制图标准规定，可见的轮廓线用虚线绘制。OA.正确B.错误正确答案：错10、已知AE是ABC上的水平线，完成ABC的正面投影正确答案：过a作a'e'平行于X轴I连b'e'I求c'I连a,b,c,11、与（）之比，称（）为锥度。12、一直线对另一直线或一平面对另一平面的倾斜程度,称为（）。正确答案：斜度13、在机械制图中，一个完整的尺寸一般包括（）、（）、O和（）。正确答案：尺寸数字、尺寸界线、尺寸线、箭头14、根据平面图形中各线段的定位尺寸和定形尺寸是否齐全，可将线段分为（）、O和（）。正确答案：已知线段、中间线段、连接线段15、判断立体表面上平面Q相对于投影面的位置，将结果写在空中。正确答案：平面Q为水平面16、半剖视图的视图与剖视图的分界线是O线。正确答案：细点画线17、判断立体表面上平面R相对于投影面的位置，将结果写在空中。18、判断立体表面上直线CD相对于投影面的位置，将结果写在空中。正确答案：直线CD为侧平线19、判断立体表面上指定线段AB相对于投影面的位置，将结果填写在空中。正确答案：AB是水平线20、判断平面DEF是O面。正确答案：平面DEF为正垂面21、同一机件如采用不同的比例画出图样，图上所标注的尺寸数值是O（一样的，不一样的）。正确答案：一样的22、判断直线EF是O线。正确答案：直线EF为正垂线23、判断立体表面上平面P相对于投影面的位置，将结果写在空中。24、判断平面ABED是。面。正确答案：平面ABED为一般位置面25、判断立体表面上指定平面M相对于投影面的位置,将结果填写在空中。正确答案：M平面是一般位置面26、判断立体表面上指定平面N相对于投影面的位置,将结果填写在空中。正确答案：N平面是正垂面27、判断直线AD是O线。正确答案：直线AD为正平线28、判断直线AB是（）线。正确答案：直线AB为水平线29、绘制重合断面轮廓线的线型是（）。正确答案：细实线30、判断立体表面上指定线段BC相对于投影面的位置，将结果填写在空中。正确答案：BC是正平线31、判断立体表面上直线AB相对于投影面的位置，将结果写在空中。正确答案：直线AB为一般位置线32、判断平面ABC是O面。正确答案：平面ABC为水平面33、判断立体表面上线段AF相对于投影面的位置，将结果填写在空中。正确答案：AF是侧垂线34、组合体视图尺寸应标注（）、（）、（）总体三类尺寸。正确答案：定形，定位35、正等轴测图的理论轴向伸缩系数是（）。正确答案:0.8236、绘制移出断面轮廓线的线型是（）。正确答案：粗实线37、50H8f7采用的是O配合制，H和f表示。38、六个基本视图是指主视图，俯视图，（），（），（）,Oo正确答案：左视图，仰视图，后视图，右视图39、正等轴测图的简化轴向伸缩系数是（），轴间角都是（）度。正确答案：1,12040、三视图的投影规律是：长对正（），（），（）。正确答案：高平齐，宽相等41、若圆柱与圆锥的交线为圆，（）则它们的轴线（）。正确答案：重合42、正平线的O投影反映实长，并且反映O角度。正确答案：正面，Q与Y43、水平面与正垂面相交的交线是（）线。正确答案：正垂线44、用直角三角形法求一般位置直线AB的倾角a时，要用直线AB的O投影作为其中一个直角边。正确答案：H面45、一般位置直线的三个投影都与投影轴（），长度都O实长。正确答案：倾斜，小于46、用直角三角形法求一般位置直线AB的倾角b时，要用直线AB的O投影作为其中一个直角边。正确答案：V面47、在点的三面投影图中，aax反映点A到O面的距离，a'az反映点A到（）面的距离。正确答案：H,W48、同一机件如采用不同的比例画出图样，则其图形大小（）（相同，不同）。正确答案：不同49、图样中，细实线宽度为粗实线宽度的（），7号字的高度是（）。正确答案:1/2,7mm50、投影法分为O和（）。正确答案：中心投影法，平行投影法51、平行投影方法可以分为O和O两大类。正确答案：正投影，斜投影52、图样中，粗实线宽度为细实线宽度的（），10号字的高度是（）。正确答案：2,IOmm53、绘制工程图样时采用的比例，为（）机件要素的线性尺寸与O机件相应要素的线性尺寸之比。正确答案：图形，实物54、判断立体表面上平面ABCD相对于投影面的位置，将结果填写在空中。正确答案：平面ABCD是一般位置面55、判断立体表面上直线BC相对于投影面的位置，将结果写在空中。正确答案：直线BC为侧垂线56、标注角度的尺寸时，角度数字应O注写。A.水平方向书写B.与线性尺寸数字的方向一致C.竖直方向书写D.向心方向书写正确答案：A57、判断立体表面上线段AD相对于投影面的位置，将结果填写在空中。正确答案：AD是一般位置线58、在下列投影图中，能表示一个平面的是（）。正确答案：C59、判断立体表面上平面ADEF相对于投影面的位置，将结果填写在空中。正确答案：平面ADEF是侧垂面60、判断立体表面上线段BC相对于投影面的位置，将结果填写在空中。正确答案：BC是正平线61、判断立体表面上平面ABGF相对于投影面的位置，将结果填写在空中。正确答案：平面ABGF是水平面62、判断立体表面上指定线段AE相对于投影面的位置，将结果填写在空中。正确答案：AE是正垂线63、重合剖面的轮廓线用O线表示。A.粗实B.细实C.细点画D.波浪正确答案：B64、选择不能表示一个平面的投影图O正确答案：D65、在半剖视图中半个视图与半个剖视图的分界线用（）。A.粗实线B.细实线C.细点画线D.波浪线正确答案：C66、已知一滚动轴承6208GB/T286-1994,它的内径为OoA. 25mmB. 32mmC. 40mmD. 48mm正确答案：C67、标题栏应画在图纸看图方向的（）。A.左上角B.左下角C.右上角D.右下角正确答案：D68、用下列比例分别画同一个机件，所绘图形最大的比例是OoA. 1：1B. 1：5C. 5：1D. 2：1正确答案：C69、包含一条水平线，()。A.只能作水平面B.只能作铅垂面C.只能作一般位置平面D.可以作水平面、铅垂面和一般位置平面正确答案：D70、已知一内螺纹结构M20X4(P2)LH6G,与之可旋合的外螺纹()。A. Tr20×4(P2)LH-6gB. M20×4(P2)-6gC.M20×2LH-6gD.M20×4(P2)LH-6g正确答案：D71、已知一内螺纹结构M36X6(P3)LH6G,与之可旋合的外螺纹()。A. Tr36×6(P3)LH-6gB. M36×6(P3)6gC. M36×3LH-6gD. M36×6(P3)LH-6g正确答案：D72、已知立体的主、俯视图，正确的剖视图是()。正确答案：C73、已知主、俯视图，正确的右视图是()。正确答案：C74、正确的左视图是()。正确答案：D75、六个基本视图中最常用的是O视图。A.主、右、仰B.主、俯、左C,后、右、仰D.主、左、仰正确答案：B76、三面投影中，反映一线两面为（）。A.投影面的平行面B,投影面的倾斜面C.投影面的垂直面正确答案：C77、图样中标注的尺寸，OA.是所示机件的最后完工尺寸。B.是绘制图样的尺寸，与比例有关。C.以毫米为单位时，必须标注计量单位的代号或名称。D,尺寸界线必须单独画出。正确答案：A78、三面投影中，反映一点两线为()。A.投影面的平行线B.投影面的倾斜线C.投影面的垂直线正确答案：C79、正确的左视图是()。正确答案：C80、在零件图中某尺寸为，测得下列4个零件该处的实际尺寸,其中合格的零件为O（八）50.000(B)49.979(C)49.971(D)50.025正确答案：C81、绘制连接圆弧图时，应确定()。A.切点的位置B.连接圆弧的圆心C.先定圆心再定切点D.连接圆弧的大小国家标准中规定标题栏正常情况正确答案：C82、几何作图中绘制中间线段时，（）。A.根据图形所注的尺寸，可以直接画出B.需要根据两个或两个以上的连接关系画出C.需根据图形中所注的尺寸，以及一个连接关系才能画D.需根据图形中所注的尺寸，以及两个连接关系才能画正确答案：C83、平面与圆球面相交，其截交线是（）。A.圆B.直线C.双曲线D.椭圆正确答案：A84、点A的X坐标，反映了A点到（）。A. H面的距离B. W面的距离CV面的距离D.原点的距离正确答案：B85、垂直于H面且与V面、W面倾斜的平面称为（）。A.正垂面B.铅垂面C.侧垂面D.一般面正确答案：B86、当直线、平面与投影面垂直时，其在该投影面上的投影具有（）。A.积聚性B.类似性C.实形性D.对称性正确答案：A87、轮廓线、不可见轮廓线、轴线、双点画线重叠时,应优先画（）。A.可见轮廓线B.不可见轮廓线C.轴线D.双点画线正确答案：A88、三视图中“宽相等”是指哪两个视图之间的关系（）。A,左视图与俯视图B.主视图和左视图C.主视图和俯视图D.主视图和侧视图正确答案：A89、图形上标注的尺寸数字表示（）。A.画图的尺寸B.随比例变化的尺寸C.机件的实际尺寸D.图线的长度尺寸正确答案：C90、俯视图反映了物体的什么方位（）。A.上下B.左右C.上下前后D.前后左右正确答案：D91、三面投影体系中，W面展平的方向是（）。A. W面永不动B. W面绕Z轴向左转90°C. W面绕Z轴向右转90°D.W面绕Y轴向下转90°正确答案：C92、物体左视图的投影方向是（）。A.由前向后B.由右向左C.由左向右D.由后向前正确答案：C93、过水平线可以作（）。A.水平面B.正垂面C.铅垂面D.正平面E.侧平面正确答案：AC94、在画装配图时，为提高画图速度，通常采用比例画法的联接方式有（）。A.键联接B、销联接C、螺栓联接1）、螺钉联接正确答案：CD95、相贯线的形状取决于（）。A.立体的大小B.立体的形状C.立体与立体的相对位置1） .投影方向正确答案：ABC96、将一般位置面变换为投影面的平行面，需几次变换？A. 4B. 3C. 2D. 1正确答案：C97、平面与圆锥相交产生的截交线形状有OA.圆B,椭圆C.直线段D.双曲线E.空间曲线正确答案:ABCD98、几何作图中绘制中间线段时，A.根据图形所注的尺寸，可以直接画出B.需要根据两个或两个以上的连接关系画出C.需根据图形中所注的尺寸，以及一个连接关系才能画出D.需根据图形中所注的尺寸，以及两个连接关系才能画出正确答案：C99、平面与圆柱相交产生的截交线形状有()。A.圆B.椭圆C.直线段D.双曲线E.空间曲线正确答案：ABC100、已知一内螺纹结构M20×4(P2)LH-6G,与之可旋合的外螺纹A. Tr20×4(P2)LH-6gB. M20×4(P2)-6gC.M20×2LH-6gD.M20×4(P2)LH-6g正确答案：DIOE典型零件的分类中没有A.盘盖类零件B.轴套类零件C.箱体类零件D.冲压类零件正确答案：D102、截交线的形状取决于A.立体的大小B.立体的形状C.投影方向D.截平面与投影面的相对位置正确答案：B103、已知一滚动轴承6208GB/T2761994,它的内径为A. 25mmB. 32mmC. 40mmD. 48mm正确答案：C104、平面与圆球面相交，其截交线是A.圆B.直线C双曲线D.椭圆正确答案：A105、读装配图的步骤中不包含A.分析尺寸8. 了解装配关系和工作原理C.分析零件上的工艺结构D.分析零件正确答案：C106、在零件图中某尺寸为65(+0.030,+0.076),测得下列4个零件该处的实际尺寸，其中合格的零件为A. 65.000B. 64.970C. 65.076D. 65.098正确答案：C107、在半剖视图中半个视图与半个剖视图的分界线用A.粗实线B.细实线C.细点画线D.波浪线正确答案：C108、线框不可能代表下面哪个元素A.直线B.平面C.曲面D.基本形体正确答案：A109、截交线的形状取决于（）。A.立体的大小B.立体的形状C,立体与截平面的相对位置D,投影方向正确答案：BC110.斜二测轴测图Y向轴向伸缩系数是B. O.82C. 1D. 1.22正确答案：A111、垂直于H面且与V面、W面倾斜的平面称为A.正垂面B.铅垂面C.侧垂面D.一般面正确答案：B112、图样中标注的尺寸，A.是所示机件的最后完工尺寸。B.是绘制图样的尺寸，与比例有关。C.以毫米为单位时，必须标注计量单位的代号或名称。D.尺寸界线必须单独画出。113、正等测轴测图的轴向伸缩系数是A. 0.82B. 1C. 1.22D. 0.5正确答案：A114、六个基本视图中最常用的是O视图A.主、右、仰B.主、俯、左C.后、右、仰D.主、左、仰正确答案：B115、完整的装配图不包含B,必要的尺寸C.技术要求D.工艺结构正确答案：D116、下面哪个因素不影响相贯线的形状？A.立体的大小B.立体的形状C.立体与立体的相对位置D,投影方向正确答案：D117、有关零件草图的说法哪个是正确的？A.草图目测物体的大小和形状，徒手绘制B,草图由于受条件限制，可潦草C.草图的内容与零件图的内容不同D.草图不可直接用来制作零件118、重合剖面的轮廓线用O线表示A.粗实B.细实C.细点画D.波浪正确答案：B119、将一般位置直线变为投影面垂直线，需几次变换?A. 1B. 2C. 3D. 4正确答案：B120、下面不属于零件图中内容的是A.一组表达零件的图形B.技术要求C.标题栏D.明细表正确答案：D121、螺纹的基本要素不包含A牙型B.直径C.旋向D.旋合长度正确答案：D122、铸造零件的工艺结构没有以下哪种？A.铸造圆角B.起模斜度C.铸造壁厚D.凸台和凹坑正确答案：D123、常见的焊接接头没有A,对接接头B.搭接接头CY形接头D.角接接头正确答案：C124、物体左视图的投影方向是A.由前向后B.由右向左C.由左向右D.由后向前正确答案：C125、已知两啮合齿轮的模数2,齿数分别为16和24,则它们中心距为B. 30C. 40D. 80正确答案：C126、剖切面的种类不含A.单一剖切面B.几个平行剖切面C.两个相交剖切面D.水平剖切面正确答案：D127、若曲线上至少存在不在同一平面内的四个点，称为空间曲线。以下选项中，属于空间曲线的有A.抛物线B.双曲线C.螺旋线D.两球面的交线正确答案：C
