    道路交通标志和标线_个人整理版.doc

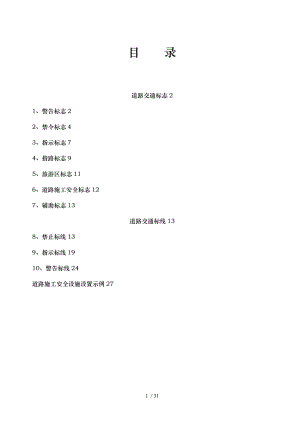

    目 录道路交通标志21、警告标志22、禁令标志43、指示标志74、指路标志95、旅游区标志116、道路施工安全标志127、辅助标志13道路交通标线138、禁止标线139、指示标线1910、警告标线24道路施工安全设施设置示例2731 / 31道路交通标志1、警告标志警告车辆、行人注意危险地点十字交叉T形交叉T形交叉T形交叉除了基本形十字路口外,还有部分变异的十字路口,如:五路交叉路口、变形十字路口、变形五路交叉路口等。五路以上的路口均按十字路口对待。丁字形标志原则上设在与交叉口形状相符的道路上。右侧丁字路口,此标志设在进入T字路口以前的适当位置。丁字形标志原则上设在与交叉口形状相符的道路上。左侧丁字路口此标志设在进入丁字路口以前的适当位置。丁字形标志原则上设在与交叉口形状相符的道路上。此标志设在进入T字路口以前的适当位置。Y形交叉 环形交叉向左急弯路向右急弯路 设在Y形路口以前的适当位置。有的环形交叉路口,由于受线形限制或障碍物阻挡,此标志设在面对来车的路口的正面。表向左急弯路标志设在左急转弯的道路前方适当位置。向右急弯路标志,设在右急转弯的道路前方适当位置。反向弯路连续弯路上陡坡下陡坡此标志设在两个相邻的方向相反的弯路前适当位置。此标志设在有连续三个以上弯路的道路以前适当位置。此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。两侧变窄右侧变窄左侧变窄窄桥车行道两侧变窄主要指沿道路中心线对城缩窄的道路;此标志设在窄路以前适当位置。表车行道右侧缩窄。此标志设在窄路以前适当位置。车行道左侧缩窄。此标志设在窄路以前适当位置。此标志设在桥面宽度小于路面宽度的窄桥以前适当位置。双向交通注意行人注意儿童注意牲畜表双向行驶的道路上,采用天然的或人工的隔离措施,把上下行交通完全分离,由于某种原因施工、桥、隧道形成无隔离的双向车道时,须设置此标志。一般设在郊外道路上划有人行横道的前方。城市道路上因人行横道线较多,可根据实际需要设置。此标志设在小学、幼儿园、少年宫、儿童游乐场等儿童频繁出入的场所或通道处。此标志设在经常有牲畜活动的路段特别是视线不良的路段以前适当位置。注意信号灯注意落石注意落石注意横风此标志设在不易发现前方位信号灯控制的路口前适当位置。此标志设在左侧有落石危险的傍山路段之前适当位置。此标志设在右侧有落石危险的傍山路段之前适当位置。此标志设在经常有很强的侧风并有必要引起注意的路段前适当位置。易滑傍山险路傍山险路堤坝路此标志设在路面的摩擦系数不能满足相应行驶速度下要求紧急刹车距离的路段前适当位置。行驶至此路段必须减速慢行。此标志设在山区地势险要路段道路外侧位陡壁、悬崖危险的路段以前适当位置。此标志设在山区地势险要路段道路外侧位陡壁、悬崖危险的路段以前适当位置。此标志设在沿水库、湖泊、河流等堤坝路以前适当位置。堤坝路村庄隧道渡口此标志设在沿水库、湖泊、河流等堤坝路以前适当位置。此标志设在不易发现前方有村庄或小城镇的路段以前适当位置。此标志设在进入隧道前的适当位置。此标志设在汽车渡口以前适当位置。特别是有的渡口地形较位复杂、道路条件较差,使用此标志能引起驾驶员的谨慎驾驶、注意安全。驼峰桥路面不平过水路面有人看守铁路道口此标志设在注意前方是拱度较大,不易发现对方来车,应靠右侧行驶并应减速慢行。此标志设在路面不平的路段以前适当位置。此标志设在过水路面或漫水桥路段以前适当位置。此标志设在不易发现的道口以前适当位置。无人看守铁路道口注意非机动车事故易发路段慢行此标志设在道口以前适当位置。此标志设在混合行驶的道路并经常有非机动车横穿、出入的地点以前适当位置。此标志设在交通事故易发路段以前适当位置。此标志设在前方需要减速慢行的路段以前适当位置。左右绕行左侧绕行右侧绕行施工此标志表示有障碍物座 左右侧绕行,放置在路段前适当位置。此标志表示有障碍物左侧绕行,放置在路段前适当位置。此标志表示有障碍物右侧绕行,放置在路段前适当位置。此标志可作为临时标志设在施工路段以前适当位置。注意危险斜杠符号斜杠符号斜杠符号此标志设在以上标志不能包括在其他危险路段以前适当位置。表示距无人看守铁路道口的距离为50m。表示距无人看守铁路道口的距离100m。表示距无人看守铁路道口的距离为150m。叉形符号表示多股铁道与道路交叉设在无人看守铁路道口标志上端。2、禁令标志禁止或限制车辆和行人交通行为禁止通行禁止驶入禁止机动车驶入禁止载货汽车驶入表示禁止一切车辆和行人通行。此标志设在禁止通行的道路入口处。表示禁止一切车辆驶入。此标志设在单行路的出口处或禁止驶入的路段入口。表示禁止各类机动车驶入。此标志设在禁止机动车通行路段的入口处。表示禁止载货机动车驶入。此标志设在载货机动车通行的路段入口处。禁止三轮机动车通行禁止大型客车通行禁止小型客车通行禁止汽车拖、挂车通行表示禁止三轮机动车通行。此标志设在禁止三轮机动车通行的路段入口处。表示禁止大型客车通行。此标志设在禁止大型客车通行的路段入口处。表示禁止小型客车通行。此标志设在禁止小型客车通行的路段入口处。表示禁止汽车拖、挂车通行。此标志设在禁止汽车拖、挂车通行的路段入口处。禁止拖拉机通行禁止农用车通行禁止二轮摩托车通行禁止某两种车通行表示禁止拖拉机通行。此标志设在禁止拖拉机通行的路段入口处。表示禁止农用运输车通行。此标志设在禁止农用运输车通行的路段入口处。表示禁止两轮摩托车通行。此标志设在禁止两轮摩托车通行的路段入口处。表示禁止某两种车通行。此标志设在禁止某两种车通行的路段入口处禁止非机动车通行禁止畜力车通行禁止人力货运三轮车通行禁止人力客运三轮车通行表示禁止非机动车通行。此标志设在禁止非机动车通行的路段入口处。表示禁止畜力车通行。此标志设在禁止畜力车通行的路段入口处。表示禁止人力货运三轮车通行。此标志设在禁止人力货运三轮车通行的路段入口处。表示禁止人力客运三轮车通行。此标志设在禁止人力客运三轮车通行的路段入口处。禁止人力车通行禁止骑自行车下坡禁止骑自行车上坡禁止行人通行表示禁止人力车通行。此标志设在禁止人力车通行的路段入口处。表示禁止骑自行车下坡通行。此标志设在禁止骑自行车下坡通行的路段入口处。表示禁止骑自行车上坡通行。此标志设在禁止骑自行车上坡通行的路段入口处。表示禁止行人通行。此标志设在禁止行人通行的路段入口处。禁止向左转弯禁止向右转弯 禁止直行禁止向左向右转弯表示前方路口禁止一切车辆向左转弯。此标志设在禁止向左转弯的路口前适当位置表示前方路口禁止一切车辆向右转弯。此标志设在禁止向右转弯的路口前适当位置。表示前方路口禁止一切车辆直行。此标志设在禁止直行的路口前适当位置。表示前方路口禁止一切车辆向左向右转弯。此标志设在禁止向左向右转弯的路口前适当位置。禁止直行和向左转弯禁止直行和向右转弯禁止掉头禁止超车表示前方路口禁止一切车辆直行和向左转弯。此标志设在禁止直行和向左转弯的路口前适当位置。表示前方路口禁止一切车辆直行和向右转弯。此标志设在禁止直行和向右转弯的路口前适当位置。表示前方路口禁止一切车辆掉头。此标志设在禁止掉头的路口前适当位置。表示该标志至前方解除禁止超车标志的路段,不准机动车超车。此标志设在禁止超车的起点。解除禁止超车禁止车辆临时或长时停放禁止车辆长时停放禁止鸣喇叭表示禁止超车路段结束。此标志设在禁止超车的终点。表示在限定的围,禁止一切车辆临时或长时停放。此标志设在禁止车辆停放的地方。禁止车辆停放的时间、车种和围可用辅助标志说明。禁止车辆长时停放,临时停放不受限制。禁止车辆停放的时间、车种和围可用辅助标志说明。表示禁止鸣喇叭。此标志设在需要禁止鸣喇叭的地方。禁止鸣喇叭的时间和围可用辅助标志说明。限制宽度限制高度限制质量限制轴重表示禁止装载宽度超过标志所示数值的车辆通行。此标志设在最大允许宽度受限制的地方。 以图为例:装载宽度不得超过3米表示禁止装载高度超过标志所示数值的车辆通行。此标志设在最大允许高度受限制的地方。 以图为例:装载高度不得超过3.5米。表示禁止总质量超过标志所示数值的车辆通行。此标志设在需要限制车辆质量的桥梁两端。以图为例:装载总质量不得超过10t。表示禁止轴重超过标志所示数值的车辆通行。此标志设在需要限制车辆轴重的桥梁两端。以图为例:限制车辆轴重量不得超过7t。限制速度解除限制速度停车检查停车让行表示该标志至前方限制速度标志的路段,机动车行驶速度不得超过标志所示数值。此标志设在需要限制车辆速度的路段的起点。以图为例:限制行驶时速不得超过40公里。表示限制速度路段结束。此标志设在限制车辆速度路段的终点。表示机动车必须停车接受检查。此标志设在关卡将近处,以便要求车辆接受检查或缴费等手续。标志中可加注说明检查事项。表示车辆必须在停止线以外停车了望,确认安全后,才准许通行。停车让行标志在下列情况下设置:<1>与交通流量较大的干路平交的支路路口;<2>无人看守的铁路道口;<3>其他需要设置的地方。减速让行会车让行禁止运输危险物品车辆驶入标志表示车辆应减速让行,告示车辆驾驶员必须慢行或停车,观察干路行车情况,在确保干道车辆优先的前提下,认为安全时方可续行。此标志设在视线良好交叉道路的次要路口。表示车辆会车时,必须停车让对方车先行。设置在会车有困难的狭窄路段的一端或由于某种原因只能开放一条车道作双向通行路段的一端。表示禁止运输危险物品车辆驶入。设在禁止运输危险物品车辆驶入路段的入口处。3、指示标志按标志指示的路线、方向行驶直行向左转弯向右转弯直行和向左转弯表示只准一切车辆直行。此标志设在直行的路口以前适当位置。表示只准一切车辆向左转弯。此标志设在车辆必须向左转弯的路口以前适当位置。表示只准一切车辆向右转弯。此标志设在车辆必须向右转弯的路口以前适当位置。表示只准一切车辆直行和向左转弯。此标志设在车辆必须直行和向左转弯的路口以前适当位置。直行和向右转弯向左和向右转弯靠右侧道路行驶靠左侧道路行驶表示只准一切车辆直行和向右转弯。此标志设在车辆必须直行和向右转弯的路口以前适当位置。表示只准一切车辆向左和向右转弯。此标志设在车辆必须向左和向右转弯的路口以前适当位置。表示只准一切车辆靠右侧道路行驶。此标志设在车辆必须靠右侧行驶的路口以前适当位置。表示只准一切车辆靠左侧道路行驶。此标志设在车辆必须靠左侧行驶的路口以前适当位置。立交直行和左转弯行驶立交直行和右转弯行驶环岛行驶步行表示车辆在立交处可以直行和按图示路线左转弯行驶。此标志设在立交左转弯出口处适当位置。表表示车辆在立交处可以直行和按图示路线右转弯行驶。此标志设在立交右转弯出口处适当位置。表示只准车辆靠右环行。此标志设在环岛面向路口来车方向适当位置。表示该街道只供步行。此标志设在步行街的两端。鸣喇叭最低限速单行路向左或向右单行路 直行表示机动车行至该标志处必须鸣喇叭。此标志设在公路的急转弯处、陡坡等视线不良路段的起点。表示机动车驶入前方道路之最低时速限制。此标志设在高速公路或其他道路限速路段的起点。表示一切车辆向左或向右单向行驶。此标志设在单行路的路口和入口处的适当位置。表示一切车辆单向行驶。此标志设在单行路的路口和入口处的适当位置。干路先行会车先行人行横道右转车道表示干路先行,此标志设在车道以前适当位置。表示会车先行,此标志设在车道以前适当位置。表示该处为专供行人横穿马路的通道。此标志设在人行横道的两侧。表示车道的行驶方向。此标志设在导向车道以前适当位置。直行车道直行和有转合用车道 分向行驶车道公交线路专用车道表示车道的行驶方向。此标志设在导向车道以前适当位置。表示车道的行驶方向。此标志设在导向车道以前适当位置。表示车道的行驶方向。此标志设在导向车道以前适当位置。表示该车道专供本线路行驶的公交车辆行驶。此标志设在进入该车道的起点及各交叉口入口处以前适当位置。机动车行驶机动车车道非机动车行驶非机动车车道表示车道机动车行驶。此标志设在道路或车道的起点及交叉路口入口处前适当位置。表示该道路或车道专供机动车行驶。此标志设在道路或车道的起点及交叉路口入口处前适当位置。表示非机动车行驶。此标志设在道路或车道的起点及交叉路口入口处前适当位置。表示该道路或车道专供非机动车行驶。此标志设在道路或车道的起点及交叉路口入口处前适当位置。允许掉头表示允许掉头。此标志设在允许机动车掉头路段的起点和路口以前适当位置。4、指路标志传递道路方向、地点、距离信息地名著名地点行政区划分界道路管理分离国道编号省道编号县道编号行驶方向交叉路口预告交叉路口预告 十字交叉路口十字交叉路口十字交叉路口十字交叉路口丁字交叉路口丁字交叉路口 环形交叉路口环形交叉路口互通式立交 互通式立交互通式立交互通式立交分岔处 分岔处地点距离火车站飞机场停车场长途汽车站急救站客轮码头名胜古迹加油站洗车轮渡地铁站餐饮汽车修理路滑慢行陡坡慢行多雾路段软基路段大型车靠右注意横风事故易发点连续下坡长遂道保护动物停车场避车道人行天桥人行地下通道绕行标志此路不通残疾人专用设施起点入口预告入口预告 入口预告入口预告入口预告入口预告入口终点预告终点提示 终点下一出口 下一出口 出口编号预告 出口预告 出口预告 出口预告两个出口出口预告两个出口出口预告两个出口出口出口出口地点方向地点方向地点方向地点方向地点方向地点方向地点方向地点距离收费站预告地点距离收费站预告收费站紧急位置指示加油站紧急停车带服务区预告服务区预告服务区预告服务区预告停产区预告停产区预告停产区预告停车场预告停车场预告停车场预告停车场爬坡车道爬坡车道爬坡车道爬坡车道车距确认车距确认车距确认车距确认车距确认道路交通信息道路交通信息道路交通信息里程碑百米牌分流分流合流合流线形诱导基本单元基本单元组合使用两侧通行右侧通行左侧通行 5、旅游区标志 旅游区方向旅游区距离问询处徒步索道野营地营火游戏场骑马钓鱼高尔夫球潜水游泳划船冬季浏览区滑雪 滑冰6、道路施工安全标志 施工路栏 施工路栏 锥形交通标 锥形交通标 道口标柱 前方施工前方施工道路施工道路封闭道路封闭道路封闭右道封闭 右道封闭 右道封闭左道封闭左道封闭左道封闭中间封闭中间封闭中间封闭车辆慢行向左行驶向右行驶向左改道向右改道移动性施工标志7、辅助标志凡主标志无法完整表达或指示其规定时,为维护行车安全与交通畅通的需要 时间围时间围除公共汽车外小型汽车货车货车、拖拉机向前200M向左100M 向左、向右各50M向右100M 某区域学校海关事故坍方公共汽车组合无轨电车租赁车出租车道路交通标线8、禁止标线 中心黄色双实线中心黄色虚实线三车道标线计算行车速度V>60km/h,斜率i1:50;计算行车速度V60km/h,斜率i1:20;M=最小视距 线34视距小于M值时,三车道道路在平曲线的中心线划法 计算行车速度V>60km/h,L100m;计算机车速度V60km/h,L50m 视距小于M值时,双向两车道道路在平曲线的中心线划法 计算行车速度V>60km/h,L100m;计算行车速度V60km/h,L50m 视距小于M值时,双向车道道路在平曲线的中心线划法 计算行车速度V>60km/h,L100m,D=40M,斜率i1:50;计算机车速度V60km/h,L50m,D=20M,斜率i1:20; 视距小于M值时,在道路竖曲线上的中心线划法 计算行车速度V>60km/h,L100m,D=40M,斜率i1:50;计算机车速度V60km/h,L50m,D=20M,斜率i1:20;视距小于M值时,在道路竖曲线上的中心线划法 禁止变换车道线禁止路边长时停放车辆线禁止路边临时或长时停放车辆线信号灯路口的停止线停止线的尺寸单位:cm停车让行线减速让行线非机动车禁驶区标线禁驶区标线尺寸单位:cm 复杂行驶条件丁字路口导流线复杂行驶条件十字路口导流线斜交丁字路口导流线 不规则路口导流线Y形路口导流线支路口主干道相交路口导流钱中心圈中心圈网状线简化网状线专用车道线禁止掉头9、指示标线 双向两车道路面中心线车行道分界线车行道分界线车行道边缘线车行道边缘线边缘线的尺寸单位:cm左弯待转区线左转弯导向线人行横道<正交> 人行横道<斜交> 人行横道<信号灯路口> 人行横道预告标示车距确认车距确认线尺寸直接式出口标线平行式出口标线直接式入口标线平行式入口标线平行式停车位倾斜式停车位垂直式停车位港湾式停靠站港湾式停靠站收费岛地面标线行车速度40km/h时的导向箭头行车速度在60-80km/h及速度100km/h时的导向箭头10、警告标线三车道缩减为双车道 四车道缩减为双车道 四车道缩减为三车道 四车道缩减为两车道 三车道斑马线过渡 双向两车道改变为双向四车道 四车道缩减为两车道 三车道斑马线过渡 双向两车道改变为双向四车道 铁路平交道口标线 减速标线 收费广场减速标线设置例 立面标记 道路施工安全设施设置示例示例1双车道路面局部施工时设施布设例示例2视距不良双车道路面局部施工时设施布设例 示例3改道施工时设施布设例 示例4四车道以上道路一侧路面施工时设施布设例示例5同向车道中有一条车道路面施工时设施布设例示例6同向车道中有两条车道以上路面施工时设施布设例 示例7高速公路一侧施工,利用中央分隔带紧急开口绕行时的设施布设例示例8市区道路交叉口,有一侧路面施工时的设施布设例示例9市区道路交叉口中心线附近施工时的设施布设例
