QC_T 849-2023 舞台车.docx

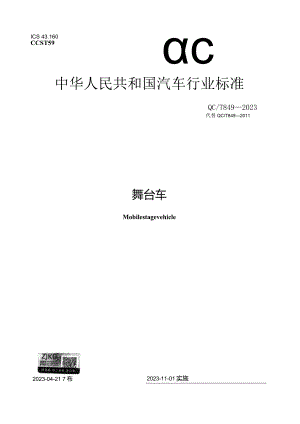

ICS 43.160CCST59c中华人民共和国汽车行业标准QC/T8492023代替QC/T8492011舞台车2023-04-21 7布Mobilestagevehicle2023-11-01实施中华人民共和国工业和信息化部发布中华人民共和国工业和信息化部公告2023年第7号工业和信息化部批准工业用乙二胺四乙酸等586项行业标准（见附件1）。其中，化工行业32项、石化行业13项、黑色冶金行业9项、有色金属行业51项、机械行业71项、汽车行业43项、船舶行业8项、轻工行业141项、纺织行业35项、包装行业2项、电子行业16项、通信行业165项。批准水处理剂混凝性能的评价方法等53项行业标准外文版（见附件2）。其中，化工行业16项、有色金属行业4项、稀土行业3项、建材行业8项、机械行业7项、轻工行业2项、纺织行业3项、通信行业10项。现予公布。以上化工行业标准（含外文版）由化学工业出版社出版，石化行业标准由中国石化出版社出版，黑色冶金行业标准、有色金属行业标准（含外文版）及稀土行业标准外文版由冶金工业出版社出版，建材行业标准外文版由中国建材工业出版社出版，机械行业标准（含外文版）由机械工业出版社出版，汽车行业标准及包装行业标准由北京科学技术出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，轻工行业标准（含外文版）由中国轻工业出版社出版，纺织行业标准（含外文版）由中国纺织出版社出版，电子行业标准由中国电子技术标准化研究院组织出版，通信行业标准（含外文版）由人民邮电出版社出版，通信行业工程建设标准由北京邮电大学出版社出版。附件：43项汽车行业标准编号、标准名称和实施日期中华人民共和国工业和信息化部二O二三年四月二十一日附件:43项汽车行业标准编号、标准名称和实施日期序号标准编号标准名称被代替标准编号实施日期177QC/T11802023配电车2023-11-01178QC/T11812023汽车空调套管式回热换热器2023-11-01179QC/T11822023汽车空调铝合金板式换热器2023-11-01180QC/T11832023汽车空气动力学术语和定义2023-11-01181QC/T11842023汽车零部件再制造产品技术规范装饰用保险杠2023-11-01182QC/T11852023汽车零部件再制造热喷涂修复工艺规范2023-11-01183QC/T11862023汽车零部件再制造产品技术规范涡轮增压器2023-11-01184QC/T11872023汽车安全带试验用假人2023-11-011850C/T11882023汽车零部件再制造产品技术规范铝合金车身覆盖件2023-11-01186QC/T5562023汽车制动器温度测量方法及热电偶安装要求QC/T55619992023-11-01187QC/T11892023乘用车用保险杠2023-11-01188QC/T542023洒水车QC/T5420062023-11-01189QC/T8492023舞台车QC/T84920112023-11-01190QC/T4572023救护车QC/T45720132023-11-01191QC/T9572023洗扫车QC/T95720132023-11-01192QC/T8482023拉臂式自装卸装置QC/T84820112023-11-01193QC/T7392023油田专用车辆通用技术条件QC/T73920052023-11-01194QC/T9112023电源车QC/T91120132023-11-01195QC/T10102023汽车离合器助力器QC/T101020152023-11-01196QC/T11902023汽车离合器分泵2023-11-01197QC/T10112023汽车离合器总泵QC/T101120152023-11-01198QC/T11912023乘用车转向器齿条2023-11-01序号标准编号标准名称被代替标准编号实施日期199QC/T2672023汽车切削加工零件未注公差尺寸的极限偏差QC/T26719992023-11-01200QC/T2682023汽车冷冲压加工零件未注公差尺寸的极限偏差QC/T26819992023-11-01201QC/T2692023汽车铸造零件未注公差尺寸的极限偏差QC/T26919992023-11-01202QC/T2702023汽车用立式锻压钢质模锻件未注公差尺寸的极限偏差QC/T27019992023-11-01203QC/T290172023汽车模制塑料零件未注公差尺寸的极限偏差QC/T2901719912023-11-01204QC/T290872023汽车焊接加工零件未注公差尺寸的极限偏差QC/T2908719922023-11-01205QC/T7142023汽车车身金属覆盖件几何公差QC/T71420042023-11-01206QC/T2652023汽车零部件编号规则QC/T26520042023-11-01207QC/T11922023汽车用环境光传感器2023-11-01208QC/T290902023汽车用刮水电动机QC/T2909019922023-11-01209QC/T1067.42023汽车电线束和电气设备用连接器第4部分：设备连接器（插头）的型式和尺寸2023-11-01210QC/T1067.52023汽车电线束和电气设备用连接器第5部分：设备连接器（插座）的型式和尺寸2023-11-01211QC/T11932023汽车天线放大器2023-11-01212QC/T11942023汽车雨量传感器2023-11-01213QC/T11952023汽车用空气流量传感器2023-11-01214QC/T11962023车载冰箱2023-11-01215QC/T8202023汽车、摩托车仪表用步进电机QC/T82020092023-11-01216QC/T6562023汽车空调用空气调节装置总成QC/T65620002023-11-01217QC/T6652023汽车空调充注阀QC/T66520002023-11-01218QC/T552023汽车座椅舒适性试验方法QC/T5519932023-11-01219QC/T11972023汽车气压制动系统用冷凝器性能要求及台架试验方法2023-11-01目次前言III1范围12规范性引用文件13术语和定义14 要求35 试验方法56 检验规则67标志、使用说明书78随车文件、运输和贮存8刖R本文件按照GBT1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替了QC/T8492011舞台车，与QC/T849-2011舞台车相比，除结构调整和编辑性改动外，主要技术变化如下：增加了舞台车的定义（见3.1）:更改了“舞台顶棚”的定义（见3.9,2011年版的3.8）:增加了舞台车护栏承载能力的要求（见4.2.1.16）;删除了安全要求中舞台车照明及光信号装置、侧面和后下部防护及车身反光标识的要求（见2011年版的4.2.2.3、4.2.2.4、4.2.2.5）;增加了应安装防止顶棚下落的安全装置的要求（见4.2.2.3,2011年版的4.2.2.6）;一增加了举升、伸缩机构应具备锁闭功能的要求（见4.2.2.4）删除了环保要求（见2011版4.2.3）;更改了舞台台板地板材质和舞台台板封边材质的要求（见4.3.3.2,2011年版的4.3.3.2）;更改了液压系统的要求（见4.3.4,2011年版的4.3.4）;增加了监控系统的要求（见4.3.6）;一删除了整车试验中技术参数测量和基本性能试验的条款（见2011年版的5.1.2）;删除了试验方法中专门描述试验仪器的条款（见2011年版的5.4.L2、5.4.2.1、5.4.3.1、5.4.4.1）;更改了淋雨试验的方法（见5.2,2On年版的5.2）;增加了舞台车检验项目表（见6.1）;更改了使用说明书的要求（见7.2,2011年版的7.2）;删除了附录（见2011年版的附录A）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国汽车标准化技术委员会（SAC/TCII4）提出并归口。本文件起草单位：中汽商用汽车有限公司（杭州）、中汽研汽车检验中心（武汉）有限公司、深圳市凯卓立液压设备股份有限公司、湖南衡山汽车制造有限公司、东风汽车股份有限公司、汉阳专用汽车研究所、浙江飞碟汽车制造有限公司。本文件主要起草人：孙哈斌、张龙、梁上愚、汤志刚、舒雪菲、李航、孟升、丁传杰、郭建君、陈刚、杨聪。本文件及其所代替文件的历次版本发布情况为：2011年首次发布为QC/T8492011;本次为第一次修订，Ill舞台车1范围本文件规定了舞台车的要求、试验方法、检验规则、标志、使用说明书及随车文件、运输、贮存。本文件适用于采用定型汽车底盘改装的舞台车和舞台半挂车，其他型式的舞台车亦可参照执行。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB1589汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值GB/T3766液压传动系统及其元件的通用规则和安全要求GB7258机动车运行安全技术条件GB/T12534汽车道路试验方法通则GB/T18411机动车产品标牌GB/T23336半挂车通用技术条件GB/T40494机动车产品使用说明书GB50352民用建筑设计统一标准JB/T5943工程机械焊接件通用技术条件QC/T484汽车油漆涂层QC/T29104专用汽车液压系统液压油固体颗粒污染度的限值QC/T29105.2专用汽车液压系统液压油固体污染度测试方法装置及装置的清洗QC/T29105.3专用汽车液压系统液压油固体颗粒污染度测试方法取样QC/T29105.4专用汽车液压系统液压油固体污染度测试方法显微镜颗粒记数法3术语和定义下列术语和定义适用于本文件。3.1舞台车mobilestagevehicle随车具有通过机械装置展开、搭建而成的，由车厢副车架组成的固定舞台和与之相连的活动舞台及收放机构、由车厢顶盖与厢板组成可垂直升降的舞台顶棚、整车支承与舞台支承等组成，作为流动演出舞台用的专用作业车辆。3.2主舞台mainstage由与舞台车直接相连的舞台台板组成的表演平台。按相对运行形式划分，可分为固定舞台和活动舞台。固定舞台指与舞台车底架相对固定的表演平台；活动舞台指通过钱接等方式与舞台车底架或固定舞台相连接、通过舞台车专用机构实现展开或收拢的可收放的表演平台。3.3辅助舞台auxiliarystage通过机械或其他方式与主舞台拼接，用以扩大表演面积的辅助平台。3.4舞台台板stageplate由骨架和地板等构成，分为固定舞台台板和活动舞台台板。3.5整车支承装置VehiCIelandinggears安装在舞台车上的，演出时用于支承舞台车车体，以形成一个稳定的基础舞台平面的支承机构。3.6舞台台板支承装置platelandinggears用于支承活动舞台台板，能够调节高度的支承机构。3.7电控箱electriccontrolpanel用于放置演出所需的配电设备及调光设备的箱体。3.8控制盒COntroIler用于控制舞台车各级机构有序运动的操纵盒或操纵器。3.9舞台顶棚theroofofstage舞台上方用于悬挂灯具、演出用布景，并能遮挡风雨和阳光的可垂直升降装置。3.10灯光杆lightpole布置于舞台上方，用于悬挂灯具的专用结构。3.11景物杆scenerypole布置于舞台上方，用于悬挂演出用布景等的专用结构。3.12主舞台面积mainstagesize主舞台完全展开时的表演平台的面积。3.13舞台净高clearheightofstage舞台台板上表面与顶棚最低点之间的距离。3.14舞台台口宽度widthofstage靠近观众侧，舞台台板上表面的宽度。4要求1 .1总则1.1.1 舞台车应符合本文件的规定，并按制造商规定程序批准的产品图样和技术文件制造。1.1.2 外购件、外协件应符合相关标准的规定，并有制造商的合格证，经检验合格后方可使用。所有自制件经检查合格后方可装配。2 .2整车4 .2.1一般要求5 .2.1.1舞台车外露件表面应平整，无明显凹陷或锤痕。4.2.1.2油漆涂层应符合QC/T484的规定。舞台内侧表面可见部分的涂层，宜采用无光漆或亚光漆，以减少反光。4.2.1.3焊接应符合JB/T5943的规定。4.2.1.4舞台车各活动部件的运动应灵活自如，无干涉，无明显卡滞、扭曲现象。4.2.1.5应在舞台车上易见、取用方便的位置设置干粉灭火器，数量不应少于2只，总容量不应少于4kg。4.2.1.6舞台半挂车除应符合本文件的规定外，还应符合GB/T23336规定。4.2.1.7舞台车应能在坡度不大于2。的地面上正常工作。4.2.1.8舞台车应能在风速不大于10.7ms的情况下正常工作。4.2.1.9舞台车车厢应具有良好的防雨性能，进行防雨密封性能试验时，应无渗漏现象。4.2.1.10舞台车的车厢与底盘的连接应牢固可靠，车厢的纵向中心平面相对于底盘的纵向中心平面在车厢全长范围内的偏移量不应大于5mm。4.2.1.11舞台车车厢内应有照明装置，并设有电控箱。4.2.1.12舞台车主舞台面积、舞台净高应符合表1的规定。表1舞台车主舞台面积及舞台净高序号车型车厢外部长度/m主舞台面积/m2舞台净高/m1小型舞台车<6N2O>32中型舞台车610»45243大型舞台车>107O训4.2.1.13舞台车应设置方便演出人员上下舞台的楼梯，楼梯踏步宽度、高度应符合GB50352的规定。4.2.1.14舞台顶棚应设置有灯光杆和景物杆，用于悬挂灯具和演出用布景等。4.2.1.15配备有辅助舞台时，辅助舞台与主舞台联接应可靠，以保证使用安全。4.2.1.16舞台展开后，除舞台台口宽度方向外的其余三面应安装有方便拆卸的舞台护栏，舞台护栏上平面离舞台台板高度不应小于900mm,侧向承载能力应大于LOkNm,以保证演出人员的安全。4.2.1.17舞台车应配置存放道具、连接电缆及杂物等的工具箱。4.2.1.18舞台上平面附近不应有对演员可能造成伤害的硬质突出物。4.2:2安全要求4.2,2.1舞台车运行安全应符合GB7258的规定。4.2.2.2舞台车的外廓尺寸、轴荷及质量参数应符合GB1589的规定。4.2.2.3应设置防止顶棚下落的安全装置。4.2.2.4举升、伸缩机构应设置锁闭装置或具有锁闭功能，以防止位移、撞击或变形。4.3专用装置4.3.1整车支承装置4.3.1.1整车支承装置廛直接安装在舞台车上，伸出长度应可调节。4.3.1.2整车支承装置数量不应少于4只。4.3.1.3在车辆行驶过程中，整车支承装置应可靠锁止，确保其在车辆行驶过程中不自动下降。4.3.2舞台台板支承装置4.3.2.1舞台台板支承装置应能适应承载舞台台板及舞台承重的要求，并能方便地收拢，有效锁闭、固定。在车辆行驶过程中，不允许出现舞台台板支承装置自动展开或下降现象。4.3.2.2舞台台板支承装置高度调节范围不应小于200mm。4.3.3舞台台板4.3.3.1舞台台板应有足够的强度和刚度。舞台台板承载能力不应小于350kg11在舞台台板承载能力试验中放置配重30min后，台板形变不应超过IOmm,搬离配重15min后，变形应消失。4.3.3.2舞台台板应采用骨架结构，上面宜铺设木质地板，木质地板的总厚度不应小于25mm,四周用硬木或其他材质封边。4.3.3.3木质地板应采用指接工艺，材质宜采川松木等优质木材，应无裂纹、损伤、腐烂、虫蛀；经防潮、防蛀、脱水处理：表面硬度和弹性模量应满足舞台演出需要。4.3.3.4固定舞台台板与活动舞台台板之间的缝隙宽度不应大于IOmm,表面平整度在直径Im范围内不应大于5mm。4.3.4液压系统4.3.4.1液压系统的设计安装应符合GB/T3766的规定。4.3.4.2液压系统应安装安全阀等过载保护装置，其调定压力应为系统最高工作压力的110%。4.3.4.3液压油固体污染度应符合QC/T29104的规定，其固体污染度限值应为20/17。4.3.4.4液压系统的安全阀、流量调节阀和负载限制装置的调整装置应得到妥善保护，避免随意、未经授权的操作。4.3.4.5液压系统管路应排列整齐，夹持牢固，不应与运动部件发生摩擦或干涉。4.3.5电气、气路系统4.3.5.1电气、气路系统的管线布置应合理、整齐、美观、夹持牢固，不应与运动件发生摩擦或干涉。4.3.5.2电气系统应安装有接地保护装置的接口，接地保护装置的接地电阻不应大于50C。4.3.5.3配备有舞台演出用调光回路的舞台车，其调光回路数应符合表2的规定，每路调光回路的功率不应小于2kW,并设置调光回路接口、连接电缆和灯位插座等。表2舞台演出用调光回路数序号车型调光回路数（路）1小型舞台车62中型舞台车123大型舞台车244.3.5.4舞台演出用调光回路连接电缆应采用阻燃绝缘、性能良好且截面积不小于2.5mn?的橡套线。4.3.5.5舞台演出用调光回路接口与灯位插座之间应采用绝缘材料进行防护。4.3.5.6电气系统中的控制系统应能可靠地控制舞台车各动作部件按规定的顺序动作，对可能造成的误操作应设置互锁功能，同时具有紧急停止功能，保障人员安全和使用安全。4.3.5.7控制盒的操作半径可根据需要灵活调整，操作半径不应小于5m,使舞台展开或收拢等的操作具备广阔的视野，使舞台展开或收拢等工作更安全。4. 3.6监控系统应配备有舞台监控系统，能实现舞台及周围监控，能够清晰、全视角、实时监控并长时间记录整个舞台及周围区域情况。5试验方法4.1 试验条件及试验准备舞台车的试验条件及试验准备按GB/T12534的规定进行，工作机构的磨合作业为10个循环。5. 2防雨密封性能试验将舞台车门窗可靠关闭，降雨强度应大于或等于0.12mms,防雨密封试验台的人工降雨应能覆盖整个厢体。经15min防雨密封性能试验后，打开门，检查各处，有无进水和渗漏现象。5.1 液压油固体污染度试验液压油固体污染度的测定按QC/T29105.229105.4的规定进行。5.2 专用性能试验5.2.1 舞台台板承载能力试验5.4. 1.1舞台台板完全展开，支承牢固、可靠。在舞台台板上平面选取7个点（如图1所示），进行承重能力试验。台台口宣度注：。点为舞台面的中心点；A、B、C、D点分别为与主舞台最外缘相邻两边同时相切的直径为150Omm圆的圆心；E、F为舞台台板上平面上任意两个，与以O、A、B、C、D点为圆心直径为150Omm的圆不相交，且相互不相交的直径为1500mm的圆的圆心。图1承载能力试验点选取示意图5.5. 1.2在所选位置上放置35Okg配重，配重与舞台台板接触面积不应大于InA持续30min,测量台板变形量。搬离配重15min后，再次测试舞台台板变形量。5.2.2 舞台台板缝隙宽度沿固定舞台台板与活动舞台台板之间的缝隙任意选取4点（两相邻选取点的间距不应小于1m）,测量各点舞台台板缝隙宽度，取最大值。5. 4.3舞台台板表面平整度试验5.4. 3.1在舞台台板上平面任意选取DIP（可按照图1黑点进行选取）。用长度Iooomm以上长平尺，绕选取点作直径为100omm的圆（见图2）,J、K、L、M四点为该圆的四等分点，以P点为基准点，结合高度尺与长平尺，分别测量J、K、L、M四点与P点的高度差，取最大值。5. 4.3.2用上述方法，在舞台台板上平面另取3点，测量其平整度。图2表面平整度测量示意图5.4.4接地电阻测置用万用表连接接地保护装置的两端，测量其电阻值。6检验规则6. 1检验项目舞台车的检验分为出厂检验和型式检验，其检验项目见表3。表3舞台车检验项目序号检验项目技术要求型式试验出厂检验1外观质量4.2.1.12焊接质量4.2.1.33功能运行4.2.1.44灭火器4.2.1.55防雨密封性4.2.1.96主舞台面积、舞台净高4.2.1.127楼梯4.2.1.138舞台护栏4.2.1.16表3舞台车检验项目（续）序号检验项目技术要求型式试验出厂检验9运行安全4.2.2.110外廓尺寸、轴荷及质量4.2.2.211安全和锁闭装置4.2.2.3,4.2.2.412整车支承装置4.3.113舞台台板支承装置4.3.214舞台台板4.3.315液压系统4.3.4-16电气、气路系统4.3.517监控系统4.3.6注：“”为检验项目，“一”为无需检验项目，6.2 出厂检验质检部门应按表3规定的项目对每辆舞台车实施出厂检验，检验合格并附有产品质量合格证后方可出厂。6.3 型式检验6.3.1凡属下列情况之一的，应至少选1辆车进行型式检验。a）新产品或老产品转厂生产试制定型；b）产品停产3年后，恢复生产；c）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能；d）出厂检验与定型检验有重大差异。6. 3.2型式检验时，如属6.3.1中a）、b）情况，应对本文件第4章的全部内容进行检验；如属6.3. 1中c）、d）情况，仅对受影响或要求试验项目进行检验。7标志、使用说明书7.1 标志舞台车产品标牌的内容、形式、安装位置、固定方法应符合GB7258及GB/T18411的规定。产品标牌的位置应在使用说明书中指明。7.2 使用说明书舞台车的使用说明书编写应符合GB/T40494的规定，还应包括以下内容：a）产品名称与型号；b）生产企业名称、详细地址；c）技术特点；d）结构特点；e）使用、维修和保养。8随车文件、运输和贮存8.1 随车文件舞台车随车文件包括：a）产品合格证和底盘合格证;b）使用说明书；c）随车备附件清单。8.2 运输舞台车在铁路（或水路）运输时以自驶（或拖曳）方式上下车（船），若必须用吊装方式装卸时，需用专用吊具装卸，防止损伤产品。8.3 贮存舞台车长期停放时，应将燃油放尽，切断电源，锁闭车门、窗，放置于通风、防潮及有消防设施的场所，并按产品使用说明书的规定进行定期保养。
