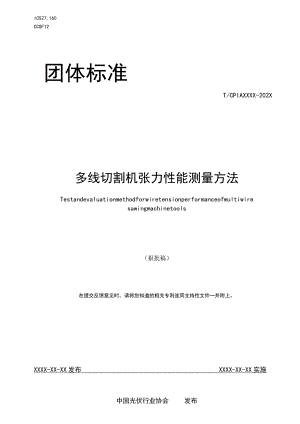

ICS27.160CCSF12团体标准T/CPIAXXXX-202X多线切割机张力性能测量方法Testandevaluationmethodforwiretensionperformanceofmultiwiresawingmachinetools（报批稿）在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上。XXXX-XX-XX发布XXXX-XX-XX实施中国光伏行业协会发布多线切割机张力性能测量方法1范围本文件规定了多线切割机的张力测量要求、测量方法和测量报告要求。本文件适用于光伏领域使用金刚线进行硅片切割的多线切割机张力性能测量。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB195172009国家电气设备安全技术规范3术语和定义下列术语和定义适用于本文件。21线张力wiretension切割线受到拉力作用时其内部与固定切割线接触体之间的相互牵引力大小。附加张力additionaltension多线切割机自身附加的张力，切割线自身的断裂拉力与切割线走丝时极限张力之差。张力仪tensionmeter测量线材及带材静态或动态状态下松紧程度的仪器。注：线材及带材包括：金钢石切割线、钢丝、铜丝、钢缆、碳纤维等材料。测量轮measuringwheel手持张力仪上用夹紧切割线并反馈位置的导轮。线网wireweb将切割线缠绕并张紧在两根或多根轴线相互平行的主辑线槽内，形成相互平行的切割网。2A张力传感器tensionsensor用来在线检测多线切割机切割线张力数值的传感器。4测量要求41测量仪器4.1.1 离线张力测量仪器4.1.1.1 进行多线切割机离线张力测量时，采用张力仪进行测量，张力仪精度不低于±1%。4.1.1.2 离线测量时，多线切割机加载的最大张力不超过张力仪量程的80%。4.1.1.3 张力仪应当定期进行校准，校准方法按如下进行：a）将张力仪的读数调到0点；b）用一个相当于张力仪量程80%的祛码，悬挂在被测切割线的下方，将被测切割线的另一端挂起；c）用张力仪测量切割线时，将张力仪的张力值调节为祛码重量相同的力，即可完成校准。4.1.2 在线张力测量仪器4.1.2.1多线切割机在线张力测量采用应变片型或微位移型张力检测传感器进行测量，精度不低于土0.2%o4.1.2.2在线测量时，多线切割机加载的最大张力不超过张力传感器量程的80%。4.1.2.3张力传感器应定期进行校准，校检方法按如下进行：a）将切割线一端在切割辑上缠绕2圈3圈并固定，另一端依次绕过导轮、张力轮、排线轮与祛码连接，祛码竖直悬挂于排线轮和收放线辐之间；b）按需取0.2kg、0.4kg、0.6kg等大小的祛码依次与切割线连接，记录不挂硅码时及悬挂各祛码时对应的张力传感器电压值或电流值；c）按照各地区当地重力加速度，计算各祛码悬挂在切割线下方时切割线上的张力值；d）不挂祛码时对应的张力值为第一点，0.2kg祛码对应的张力值为第二点，依次设置，相邻两点为一个区间，计算各区间张力值与张力传感器电压值或电流值的线性方程参数；e）根据计算结果重新设置各区间张力值线性方程参数。4.1.2.4张力传感器应安装在靠近切割辐的导轮或靠近收放线*昆的排线轮处。4.1.2.5张力传感器测力指示点方向应当平行于导轮和排线轮中箭头方向，序号4、7位置测力指示点方向位于包络角中心位置,序号2、9位置测力指示点方向水平设置,测力方向最大角度偏差不超过±1。，多线切割机切割线线网示意图见图Io标引序号说明：1、10收放线转；2、9排线轮：3、8张力轮；4、7导轮：5、6切割根；11一一切割物料。图1多线切割机切割线线网示意图4，多线切割机4.2.1测量需在运行指标正常的多线切割机上进行。4.2.2测量前应保证多线切割机轮系共面程度已进行合理的调整，以减小轮系不共面引起的切割线扭转对附加张力大小及运行张力稳定性的影响。4.2.3若在一次张力性能测量中对多台多线切割机进行张力测量，多线切割机使用的切割线线径应当保持一致。A1测量环境要求除有特殊要求外，测量环境应满足下列要求：a）温度：10C35；b）湿度：85%;c）周围环境没有明显的电磁干扰；d）测量多线切割机振动小于0.5g11oA电气安全要求测量时操作安全要求应符合GB195172019中的规定。5测量方法51离线张力测量5.1.1 通则采用离线张力测量的方式对切割线上不同位置的张力数据进行采集，测量统计表参照表A.1。5.1.2 测量方法5.1.2.1确定测量位置，在收放线程与排线轮之间、排线轮与张力轮之间、张力轮与导轮之间、导轮与主辐之间进行测量，张力仪测量方法示意图见图2。图2张力仪测量方法示意图5.1.2.2至少选择两个不同的位置进行测量。1.1.1.1 3测量时通过测量轮将切割线夹紧。5.1.2.4 测量过程中张力仪要保持固定。5.1.2.5 测量过程中切割机按照最低速度运行。5.1.2.6采样时间不少于一分钟。5.1.2.7采样频率不低于IooHz,5.1,2.8同一位置进行多次张力数据的测量，取至少三组测量数据。5.1.2.9测量结束后关闭多线切割机，并对张力数据进行记录、保存。5.1.3数据处理5.1,3.1比较同一位置各组数据的最值，同一位置不同组之间最大值或最小值的差值超过预设张力的5队则表示数据异常。5.1.3.2如有异常数据应当尽快补测对应位置的张力数据。5.1,3.3如无异常保留三组数据中最值为中位数的一组。5D在线张力测量5.2.1通则采用在线张力测量方式对切割线上不同位置的张力数据进行采集，测量统计表参照表A.2。5.2.2测量方法5.2.2.1张力传感器在多线切割机上进行安装并调试。5.2.2.2在至少三种不同运行速度下加载张力，每次加载的张力值需保持相同。5.2.2.3同一运行速度进行多次张力数据的测量，取至少三组测量数据。5.2.2.4每次测量完成需要包含切割线加减速、匀速运行的完整往复周期。5.2.2.5每个周期单向匀速运行时间不少于20s。5.2.2.6采样频率不低于IOoHz。5.2.2.7测量结束后关闭多线切割机，并对张力数据进行记录、保存。5.2.3数据处理5.2.3.1比较各运行速度下每组数据的最值，同一速度不同组之间最值的差值超过预设张力的5%,则表示数据异常。5.2.3.2如有异常数据应当尽快补测对应运行速度下的张力数据。5.2.3.3如无异常保留三组数据中最值为中位数的一组即可。S1附加张力测量5.3.1测量方法5.3.1.1在多线切割机上布线网，线网宽度为主粗涂覆长度的2/3,初始张力设置为AF,加减速时间设置为3s9s,放线量与收线量相同,放线量与收线量设置为：600m-900m,往复运行不少于5次。在多次测量过程中采用相同材质、相同规格的切割线。5.3.1.2若往复运行后切割线断裂,则降低0.5NlN的初始张力设定值重复布线网往复运行切割线。5.3.1.3若往复运行后切割线未断裂，继续加载0.5NlN的张力，往复运行不少于5次，收放线量、加减速时间与初始设置相同。若往复运行后切割线仍未断裂，重更加载0.5NlN张力往复运行，加载至切割线断裂。5.3.1.4将加载至切割线断裂的张力以及切割线断裂前最后一次加载的张力值进行记录。5.3.1.5重复测量，布线与调试保持初始设置，直接加载张力至切割线断裂前加载的张力值，在此基础上每次增加0.1N0.2N的张力，往复运行不少于5次，直至切割线断裂。5.3.1.6将加载至切割线断裂前的张力进行记录，得到多线切割机极限运丝的张力值。5.3.1.7附加张力计算按公式(1)计算：式中：E附加张力，单位为牛(N)；Fb切割线的断裂拉力，单位为牛(N)；Fi多线切割机极限运丝的张力，单位为牛(N)o5.3.1.8不同的母线线径需设置不同的初始张力值,常用线径对应的初始张力推荐设定值如表1所示。表1不同线径对应初始张力设定值母线线径m断裂拉力参考值FbN多线切割机运丝初始张力设定值AFX6013.58.85511.57.550106.5458.75.7386.34.1365.63.6334.83.1注1：数据断裂拉力参考值来源于?注2：切割机运丝初始张力设定值,立伸试验机实验测量。内推荐常用工艺参数。5.3.1.9相同母线线径在不同生产条件下生产的金刚线断裂拉力或有不同，需根据实际金刚线断裂拉力设置初始张力设定值，推荐初始张力设定值通过公式(2)进行计算：F=0.65×Fb（2）式中：R多线切割机运丝初始张力设定值，单位为牛（N）Fb切割线的断裂拉，单位为牛（N）6测量报告测量报告应包括下列内容：a）测量仪器名称、型号；b）测量多线切割机型号、编号；c）测量切割线型号；d）测量方法；e）测量选取位置及编号；f）测量切割线运行速度；g）测量时间、地点；h）测量单位及测量者；i）测量参考标准编号；j）测量报告编号。附录A（资料性）张力测量统计表A.1离线张力测量统计表离线张力测量统计表参照表AJ。表A.1离线张力测量统计表测量位置测量组数采样时间S采样频率Hz最大值N最小值N测量日期位置1123位置2123123A.2在线张力测量统计表在线张力测量统计表参照表A.2。表A.2在线张力测量统计表线速m/min测量组数采样时间S采样频率Hz最大值N最小值N测量日期Vcl123Vc2123Vc3123123
