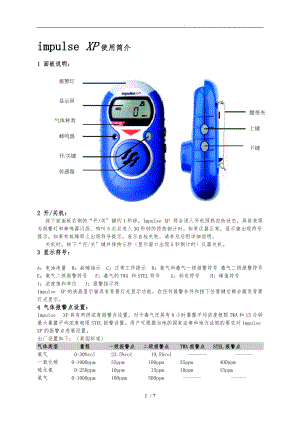

. impulse XP使用简介1 面板说明：气体种类下键上键腰带夹传感器开/关键蜂鸣器显示屏报警灯2 开/关机：按下前面板右侧的“开/关键约1秒钟，Impulse XP 将会进入开机预热自检状态，具体表现为报警灯和蜂鸣器闪烁、鸣叫5次后进入30秒钟的预热倒计时。如果仪器正常，显示窗出现符号提示，如果有故障那么出现符号提示，表示自检失败，请参见后附详细说明。关机时，按下“开/关键并保持5秒显示窗口出现5秒倒计时仪器关机。3 显示符号：A：电池电量 B：故障指示 C：正常工作提示 D：氧气和毒气一级报警符号 毒气二级报警符号 E：氧气二级报警符号 F：毒气的TWA 和STEL符号 G：标定符号 H：峰值符号I：浓度值和单位 J：报警指示符Impulse XP的液晶显示窗具有背景灯光显示功能，在任何报警条件和按下任意键后都会激发背景灯光显示。4 气体报警点设置：Impulse XP具有两级浓度报警点设置，对于毒气还具有8小时暴露平均浓度极限TWA和15分钟最大暴露平均浓度极限STEL报警设置。用户可根据当地的国家法律和地方法规的要求对Impulse XP的报警点进展设置。出厂设置如下：英国标准气体类型 量程 一级报警点 二级报警点 TWA报警点 STEL报警点氧气 0-30%vol 23.5%vol 19.5%vol - -一氧化碳 0-1000ppm 35ppm 100ppm 35ppm 400ppm硫化氢 0-250ppm 10ppm 15ppm 10ppm 15ppm氢气 0-1000ppm 100ppm 500ppm - -二氧化氮 0-150ppm 3ppm 5ppm 3ppm 5ppm氯气 0-50ppm 0.5ppm 1ppm 0.5ppm 1ppm二氧化硫 0-150ppm 2ppm 5ppm 2ppm 5ppm氢氰酸 0-100ppm 5ppm 10ppm 5ppm 10ppm氨气 0-100ppm 25ppm 50ppm 25ppm 35ppm报警描述：报警类型 显示 声音报警 灯光报警 振动报警一级报警 每秒3声 每秒闪烁3次 每秒两次二级报警 每秒5声 每秒闪烁5次 每秒两次STEL报警 每秒5声 每秒闪烁5次 每秒两次TWA报警 每秒5声 每秒闪烁5次 每秒两次5 峰值，TWA和STEL显示模式：a. 正常显示 b. TWA/STEL显示模式 c. 峰值显示 STEL模式 TWA 模式如果想去除峰值，那么在屏幕显示峰值时，按下“开/关键一次，去除当前峰值并返回到正常的检测状态。6 平安自检过程：当按下“开/关键后，开机的平安自检过程包括检查传感器，电路，电池，声/光报警以及振动报警。厂家提醒用户注意当使用新的Impulse XP时，用户最好让该仪器自检24小时。自检的具体过程如下：* 显示所有的显示符号* 检查声光报警和振动报警* 检查电池、电路和传感器* 显示一级和二级报警点* 显示STEL 和TWA报警点* 显示峰值，STEL和TWA值* 显示平安检查的结果，如下：检查结果 显示 声音报警 灯光报警通过 无 无失败 一次长音 一次闪烁另外，在仪器的正常工作模式中，将自动对传感器，电路和电池进展周期检测表现为定期闪烁。7 电池电量：如果Impulse XP的电池欠压报警的话，那么在屏幕上出现符号并同时闪烁，与此同时声光报警以每秒5次的频率激发，提示操作者更换电池。8 错误信息：错误符号 原因E 01 传感器故障E 02 电池电量过低E 03 系统故障E 04 存储器故障9 报警解除：Impulse XP所检测的气体超过报警点后，激发报警信号，其中表示毒气和氧气的一级报警符号 表示毒气的二级报警符号， 表示氧气的二级报警符号。一旦报警发生，如果操作者确认该报警容后且希望解除报警，只需按下“开/关，“上或“下键中的任意一个即可解除报警，并返回到正常操作模式。10 零点调整：对于氧气为标定零点调整氧气标定必须在干净的环境下进展，如果有件的话，最好在每次开机以前或报警解除以后进展调零，具体的过程如下：连续按下“开/关键两次进入调零过程屏幕出现20秒倒计时，同时屏幕出现调零符号，如右图所示。如果零点调整氧气标定成功那么屏幕显示如下左图，而不成功那么显示如下右图，不成功那么需要再次调整：失败成功11 灵敏度调整只对毒气Impulse XP应至少每年标定一次，标定的周期取决于使用仪器的频率和时间长短，在标定以前用户应该准备好标准气，可在当地购置或和Zellweger Analytics联系购置，厂家建议的标气浓度和标气浓度围如下：气体种类 厂家建议的标气浓度 厂家建议的标气浓度围硫化氢 25ppm(氮气平衡) 20-30ppm一氧化碳 100ppm(氮气平衡) 70-200ppm二氧化硫 10ppm(氮气平衡) 2 -20ppm氯气 5ppm(氮气平衡) 1-20ppm氢氰酸 10ppm(氮气平衡) 5 -20ppm二氧化氮 10ppm(空气平衡) 5 -20ppm氢气 200ppm(氮气平衡) 100 -200ppm氨气 25ppm(氮气平衡) 25 -100ppm* 在标定时，标气的流量应控制在300ml/分以下。在标定以前，必须对仪器进展零点调整，只有成功完成调零过程，才能进入标定过程。在调零过程的最后，按下“开/关键5秒同时符号仍然闪烁，如果菜单锁闭功能被激发，屏幕将提示用户输入密码，如果输入正确密码，屏幕出现标气浓度，用户可根据所拥有的标气浓度值用“上/“下键修改标气值参看标气浓度围，连接标气罩并确认后，屏幕出现“C表示标定同时出现60秒的倒计时，次序如下：1 密码菜单锁闭模式， 2 标气浓度值 3 开场倒计时其他模式将跳过4 倒计时完毕 5 标定成功 6 标定失败如果标定成功，仪器最后发出2声报警同时出现成功的符号，如果标定失败那么发出长音报警同时屏幕出现失败符号仍然维持以前的标定信息。12 更改参数设置Impulse XP可以允许用户进展参数设置，具体如下：* 一级报警点 、二级报警点* 锁闭或非锁闭报警模式出厂为非锁闭模式* TWA报警值* STEL报警值* 设置正常工作提示信号为：声音、闪光、声音和闪光、无提示。* 设定新的密码值和或设置没有密码模式，用于在标定时修改标准气的浓度值。如果要进入设置状态，应同时按下仪器侧面的“上和“下键3秒钟，仪器发出2次声光报警信号后，进入设置模式，屏幕显示如右图：在设置模式中，通过“上“下键可选定需要更改的参数菜单，通过“开/关键确认后，屏幕显示当前参数值，可用“上“下键修改，完成后用“开/关键确认，那么修改正的参数值将被存储在仪器，如果不想修改可同时按下“上“下键返回，仪器仍保存原来的参数值。当前参数值 用“上键增加 用“开/关键确认 同时按下“上“下键返回如果在20秒没有任何按键被操作或同时按下“上“下键，仪器返回到正常的工作模式。下列图为具体的流程说明：当前密码 无密码 修改后密码声光提示 声音提示 灯光提示 无提示TWA值修改STEL值修改 非锁闭报警 锁闭报警二级报警点值修改一级报警点值修改输入密码只有在菜单锁闭模式下启用用户可选择是否需要设置保护密码，注意初始密码为“000。 菜单锁闭模式 菜单非锁闭模式13 更换传感器和电池后盖后盖螺丝锂电池电路板螺丝主电路板传感器“O型环过滤膜仪器标签密封橡胶圈Impulse XP全部采用即插式元件，更换电池和传感器只需在关机的状态下卸开后盖螺丝即可更换。电池采用3伏CR2锂电池，传感器参见技术参数表。！在更换传感器，必须在关机情况下。完成后，首先开机自检和调零，然后对传感器进展标定。14 保证期Impulse XP采用专利技术Reflex*传感器，保质期为从出厂之日2年只针对氧气/一氧化碳/硫化氢，其他传感器为1年，电池为保证寿命为3年以每天工作8小时3分钟报警计。15 技术参数表工作寿命电池：3年以上传感器：2年以上工作温度-20至+50工作湿度5-95RH报警灯闪烁高亮红色LED振动报警标准声音报警10厘米95分贝显示背景灯光液晶显示器传感器可更换Reflex*电化学传感器诊断平安自检电路、电池、液晶、传感器电池3伏CR2锂电池防护等级IP65本质平安等级欧洲：EEx ia IIB T4 (CENELEC) ATEX IIC北美：Class 1 Div 1 Group A、B、C、D T4电磁防护等级CE EN50270:1999和EN55011尺寸 93mm(高)×50mm(宽)×27mm(厚)重量毒气：81.5克氧气：93.0克16订货清单整机及传感器检测气体整机订货号传感器订货号一氧化碳2566 - 02012566 - 0241硫化氢2566 - 02022566 - 0242氧气2566 - 02032566 - 0240二氧化硫2566 - 02042566 - 0244氯气2566 - 02052566 - 0243氢氰酸2566 - 02062566 - 0247二氧化氮2566 - 02072566 - 0245氢气2566 - 02082566 - 0248氨气2566 - 02092566 - 0246附件标定罩2566 - 0121标定管402- 190 - 120调节阀235- 285 - 085传感器过滤膜2566 - 0249可更换锂电池0140 - 0003可更换“O型环2566 - 0260可更换密封橡胶圈2566 - 02617 / 7
