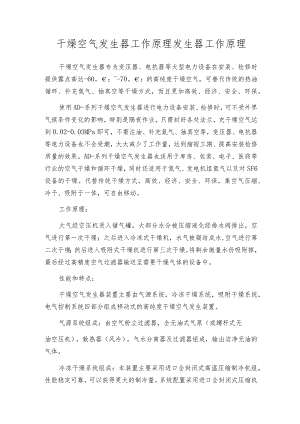

    干燥空气发生器工作原理 发生器工作原理.docx

    干燥空气发生器工作原理发生器工作原理干燥空气发生器专为变压器、电抗器等大型电力设备在安装、检修时提供露点高达-60。:-70。:的高纯度干燥空气,可替代传统的热油循环、补充氮气、抽真空等干燥方式,而且更加高效、经济、安全、环保。使用AD-系列干燥空气发生器进行电力设备安装、检修时,可不受外界气候条件变化的影响,特别是隔夜作业,只需封好各处法兰,充干燥空气达到0.02-0.03MPa即可,不需注油、补充氮气、抽真空等,变压器、电抗器等电力设备也不会受潮,大大减少了工作量,达到缩短工期、提高安装检修质量的效果。AD-系列干燥空气发生器也适用于库房、包装、电子、医药等行业的空气干燥和循环干燥,同时还适用于氮气、发电机组氢气以及对SF6设备的干燥。代替传统干燥方式,高效、经济、安全、环保,集空气压缩、冷干、吸附于一体,可自由移动。工作原理:大气经空压机进入储气罐,大部分水分被压缩液化经排水阀排出,空气进行第一次干燥;之后进入冷冻式干燥机,水气被凝结成水,空气进行第二次干燥;然后进入吸附式干燥机进行第三次干燥,将剩余微量水份吸附掉,最后经过高精度空气过滤器输送至需要干燥气体的设备中。性能和特点:干燥空气发生器装置主要由气源系统,冷冻干燥系统,吸附干燥系统,电气控制系统四部分组成移动式的高纯度干燥空气发生装置。气源系统组成:由空气粉尘过滤器,全无油式气泵(或螺杆式无油空压机),散热器(风冷),气水分离器及过滤器组成,输出洁净无油的气体。冷冻干燥系统组成:本装置主要采用进口全封闭式高温压缩制冷机组,性能稳定可靠,可以获得更大的制冷量。系统配置采用进口全封闭式压缩机组、空气换热器、蒸发器、气水分离器及精过滤器;制冷过程R22制冷剂首先由全封闭式高温压缩制冷压缩机,冷却器,干燥剂,电磁阀,最后通过蒸发器回到制冷压缩机,在蒸发器内部得到0-5。C低温环境。电气控制:主控制电气部分采用施耐德电气;整机电气性能稳定,安全,可靠。常用三种气体发生器的结构特点分析近年来随着国民经济的不断发展,气相色谱仪这种分析仪器应用越来越普及,生产气相色谱仪气体发生器的厂家也来越多,市场竞争更加激烈,加之近年原材料的价格不断攀升,从而负气体发生器的性能指标、产品质量也更加参差不齐。下面就是总结出的市场上常用的三种气体发生器的结构、特点做简单的分析Q一、氮气发生器氮气发生器从制氮原理上来分有中空纤维膜分离法、变压吸附法、电化学分离法三种。1)中空纤维膜分离法直接产生的氮气纯度一般在99%左右,流量范围为(Tlo升min,市场价格大约在几万到十万。2)变压吸附法直接产生的氮气流量范围更宽,纯度一般也99%,市场价格大约在10万内。3)电化学分离法直接产生的氮气流量在0.30.5Lmin,氧含量可以控制在几个ppm,气体露点根据吸附剂效能可以达到-55(。价格为1万左右。目前国内配套气相色谱仪的氮气发生器主要是该类型的。电化学分离法的氮气来自于在电解分离池,空气中的杂质气体经过电离池后,在电解液和贵金属及电场作用下被分离。电离池内电解液主要为KOH或NaOH与蒸储水配制而成,某些厂家为了降低制造本钱,选用低价格的劣质不锈钢,造成电离池极易损坏,并降低了氮气的纯度,影响到仪器的正常使用。同时,电化学分离法制造氮气还要求整个系统有完善的压力控制,否则在忽然断电停机时,电解分离池内没有电场的作用,空气不能被分离,输出将的是大量的空气。二、高纯氢发生器目前市场上为气相色谱配套的氢气发生器按电解膜材料分主要有碱石棉膜、离子膜、把金属膜三种。碱石棉膜价格低廉、使用方便、便于维护;离子膜价格稍高、且目前国内此项技术不太成熟、同时离子膜对电解水质要求较高,水的电导率不高时会产生离子膜”中毒现象,更换离子膜的用度也比较高。铝管制氢价格高、以300ML/MIN的输出量计算,价格大约在4万元左右。若使用不当、会使铝金属表面氧化,造成电解率下降,影响正常的使用。三、空气泵目前市场上为气相色谱仪配套的空气泵,其压缩机主要以冰箱压缩机为主,另外就是采用摆动活塞式的压缩机,摆动活塞式压缩机又分为进口和国产。冰箱压缩机价格低廉、但是压缩后的气体含油,所以需要经过活性炭脱油。另外由于冰箱压缩机一般需要闭环运行。但是在色谱仪空气泵上使用时,是开环使用,这样当空气输出流量很大时,润滑油随工作温度的升高蒸发很快,压缩机会由于缺少润滑油而损坏。摆动活塞式压缩机的活塞是无油润滑,产气量大,即使系统出现漏气也不会造成压缩机的损坏,抗误操纵的能力强。通过公道安装可以降低其工作噪音(55DBA)o工作的可靠性大大高于冰箱压缩机式的空气泵。
