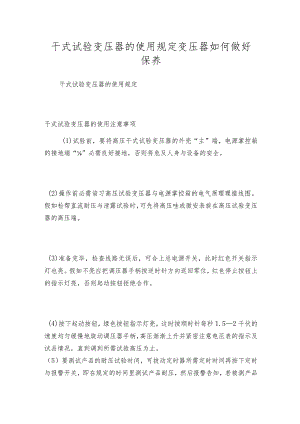

干式试验变压器的使用规定变压器如何做好保养干式试验变压器的使用规定干式试验变压器的使用注意事项(1)试验前，要将高压干式试验变压器的外壳“主”端，电源掌控箱的接地端“”必需良好接地，否则将危及人身与设备的安全。(2)操作前必需谙习高压试验变压器与电源掌控箱的电气原理理接线图。假如检帮直流耐压与泄露试验时，可先将高压哇或微安表旋在高压试验变压器的高压端。(3)准备完毕，检查线路无误后，可合上总电源开关，此时红色开关指示灯也亮。假如不亮应把调压器手柄按逆时针方向返回零位，红色停止按钮上的指示灯亮，否则起动按钮拒绝合作。(4)按下起动按钮，绿色按钮指示灯亮，这时按顺时针每秒1.52千伏的速度均匀缓慢地旋动调压器手柄，高压渐渐上升并紧密注意电压表的指示及试品情况，直到调到所需试验高压为止。（5）要测试产品的耐压试验时间，可拔动定时器所需定时时间再按下定时与报警开关，即在规定的时间里测试产品耐压，然后报警告知，若被测产品被击穿，过流继电器自动跳闸，此时电压表值读数,即为产品击穿电压之值。（6）如需保护被测产品免被击穿，可先在高压侧连续接放电保护球隙调整保护球放电电压为试验电压的1.15倍左右。变压器是利用电磁感应的原理来更改交流电压的装置，紧要构件是初级线圈、次级线圈和铁芯（磁芯）。变压器干燥的目的是除去变压器绝缘材料中的水分，加添其绝缘电阻，提高其闪络电压。电压在3kV以上的变压器都必需进行干燥处理。变压器器身紧要由铁心和线圈以及绝缘材料装配构成，装配好之后，在加入变压器油之前，确定要经过干燥处理工艺，以去除绝缘材料中的水分和气体，使其含水量掌控在产品质量要求的限度之内，以保证变压器有充分的绝缘强度和运行寿命。对高压变压器，要求其绝缘材料的含水量在0.5%以内。1 .感应加热法将仪器本身放在油箱内，利用油箱壁中涡流损耗的发热来干燥。此时箱壁的温度不应超过115120,器身温度不应超过9095。为了缠绕线圈的便利，尽可能使线圈的匝数少些或电流小些，导线可有用3550mm2的导线，一般电流选150A。油箱壁上可垫石棉条多根，导线绕在石棉条上。2 .热风干燥法将变压器本身放在干燥室内通热风进行干燥。进口热风温度应渐渐上升，在热风进口处应装设过滤器以防止火星和灰尘进入，高温度不应超过95o热风不要直接吹向器身，尽可能从器身下面均匀地吹向各个方向，使潮气由箱盖通气孔放出。变压器干燥过程中应注意的问题:(1)干燥室如不抽真空，则在箱盖上应开通气孔或利用油门孔等使潮气放出。(2)接受带油加热时，应在油箱外装设保温层，保温层可用石棉布、玻璃布等绝缘材料，不得使用易燃材料，并应实行相应的防火措施。(3)为提高绕组的干燥质量，有两大因素必需认真考虑：一是掌控干燥温度；二是提高设备的真空度。对点，一般的干燥设备都能够充分工艺要求，对第二点，则受诸多因素的影响，必需统筹考虑，合理布置，以取得良好的干燥效果。(4)干燥时抽真空的过程中，在开始烘燥的低温阶段，不宜抽真空或在低真空情况下烘燥，否则不利于铁心温度的上升和潮气的排出,当温度升至7080。C时开始提高真空度。烘燥进行12h时，油箱内水蒸汽较多，热辐射本领提高，内部温度趋于均匀，水分也渐渐减小，热辐射本领又降低。(5)干燥后鉴定绝缘的方法和该测试的变压器技术指标。变压器经过干燥后，需接受绝缘电阻测试仪对它的绝缘性能需作一次全面鉴定，以检查其干燥效果。鉴定的项目，除套管外，其余均与吊心大修时试验项目相同。油浸式高压试验变压器的类别与适用油浸式试验变压器特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的紧要设备。1 .高压试验变压器按绝缘介质紧要分为三大类（1）油浸式：接受25#变压器油填充，绝缘冷却效果较佳（2）干式：干式体积小重量较轻，但电压难以做高（3）充气式：油浸式接受25#变压器油填充，绝缘冷却效果较佳;干式体积小重量较轻，但电压难以做高；充气式接受SF6气体填充。2 .依据使用设备的场合和条件，选择好变压器种类后，再依据所需电压、电流选择变压器的规格。（1）波形：如对高压电压波形要求不严格，可以在试验变压器高压端加硅堆，可以让交流变为半波直流，如需要全波，也可以要求厂家制作电桥硅堆，得到全波直流。（2）容量：试验变压器按试验时间长短也可以选择足容量或者差容量，1分钟耐压试验可以选择差容量来削减成本，1小时或者以上的耐压试验则必需选择足容量的变压器，通常情况下试验变压器可以在1.4倍最大电压下短时间工作。油浸式高压试验变压器，是依据试验变压器标准在原同类产品基础上经过大量改进后，研制生产的系列试验变压器，该产品遵奉DL/T848.22023高压试验装置通用技术条件一第2部分：工频高压试验装置，研制生产的一种新型产品。
