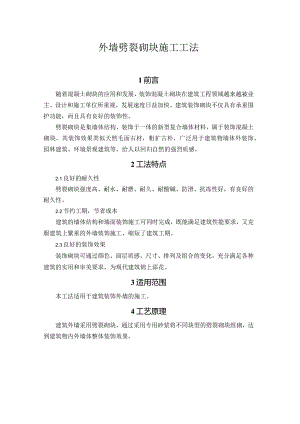

外墙劈裂砌块施工工法1前言随着混凝土砌块的应用和发展，装饰混凝土砌块在建筑工程领域越来越被业主、设计和施工单位所重视，发展速度日益加快。建筑装饰砌块不仅具有承重围护功能，而且具有良好的装饰性。劈裂砌块是集墙体结构、装饰于一体的新型复合墙体材料，属于装饰混凝土砌块。其装饰效果类似天然毛面石材，粗犷古朴，广泛用于建筑物墙体外装饰、园林建筑、环境景观建筑等，给人以回归自然的强烈质感。2工法特点2.1良好的耐久性劈裂砌块强度高、耐水、耐磨、耐久、耐酸碱、防滑、抗冻性好，有良好的耐久性。2.2节约工期，节省成本建筑的墙体结构和墙面装饰施工可同时完成，既能满足建筑性能要求，又克服建筑上繁重的外墙装饰施工，缩短了建筑工期。2.3良好的装饰效果装饰砌块可通过颜色、面层质感、尺寸、排列及组合的变化，充分满足各种建筑的实用和审美要求，为现代建筑锦上添花。3适用范围本工法适用于建筑装饰外墙的施工。4工艺原理建筑外墙采用劈裂砌块，通过采用专用砂浆将不同块型的劈裂砌块组砌，达到建筑物内外墙体整体装饰效果。三OH劈裂砌块平面示意图劈裂砌块剖面示意图5施工工艺流程及操作要点5.1 工艺流程放线f角钢托件安装一植筋f排底砖一砌筑一芯柱、过梁施工一划缝f勾缝f整体砖面清理一憎水剂喷涂。5.2 操作要点5.2.1定位放线根据劈裂砌块排版图由柱中线测量得出外立面竖向垂线，根据楼层建筑Im线测量出外立面水平线及窗洞口控制线。5.2.2角钢托件安装根据楼层建筑Im线测量角钢托件安装控制线，角钢托件采用L50*80*6mm镀锌角钢，托件采用M10*100膨胀螺栓与主体结构固定，间距为600mm。5.2.3植筋1、植筋工艺流程砌体植筋工艺流程2、砌体植筋操作要点砌体植筋操作要点序号工艺流程操作要点放线定位成孔钢筋处理插入钢筋调整灌注植筋 胶根据图纸尺寸在需要砌筑墙体的位置及砌块排砖图放出植筋定位线。钻孔工具使用手提式电钻，施工时在标明的位置上用手提式电钻将孔打到设计要求的深度。钢筋植入深度一般为IOd与I(M)Cm之间取大值(所植钢筋直径)。钢筋锚固长度范围如有油污用溶剂清洗干净露出钢筋新面，处理完后按照不同直径、长度，统一堆放。按植筋剂使用说明书的要求将植筋剂比例调配好，搅拌成均匀的胶泥。植筋时先在孔内灌入一定量的植筋胶，然后将钢筋插入孔内，保证钢筋被植筋胶充分包裹，保证植筋效果。灌注好植筋胶泥后，随即将准备好的钢筋慢慢旋转插进注完胶泥的孔内，插到满足钢筋的锚固长度为止，立即将钢筋上下提动旋转数下，排出气泡，保证孔内植筋胶饱满，同时将溢出的胶泥将孔口部位封堵饱满。将拉结钢筋插入后如需调整钢筋角度，应在短时内调整好，调整时不允许将钢筋向外拉，如图所示。钢筋插入孔内常温下24小时以内不得扰动，否则将影响养护及拉拉结钢筋的锚固强度。填充墙拉结钢筋植完养护7天后，拔检应进行现场随机拉拔检测，拉拔测试结果要求钢筋抗拉负荷大于该钢筋检测试验值。5.2.4砌块施工1、砌体施工工艺流程砌体施工工艺流程2、细部节点施工1）托件安装完成后，首层砌块采用50mm厚薄片砌块砌筑，并使用C20细石混凝土进行整体找平。2）第二三皮砌块砌筑完成后，使用C20细石混凝土浇筑密实，保证底层砌块整体强度。3）水平拉结筋：每隔两皮砌块通长设置两道水平拉结筋，拉结筋采用6钢筋，拉结筋搭接长度600mm。4）芯柱：芯柱主筋采用1根1.2m长中12钢筋逐层搭接绑扎并采用C20细石混凝土浇筑密实。5）窗上下口施工：采用SP19204-9型号砖竖向砌筑，砌块顶部开槽并设置2根12拉结筋，采用C20细石混凝土浇筑。SP19204-93、砌块施工操作要点砌块施工操作要点序号工艺流程操作要点1制作皮数杆用25mmX40mm木料制作，皮数杆上标明门窗洞口、拉结筋、圈梁、过梁的尺寸标高。按标高立好皮数杆，转角处距墙皮或墙角50mm设置皮数杆，间距IOm左右。皮数杆应垂直、牢固、标高一致，经复核，办理预检手续。2弹线施工前应弹好建筑物的主要轴线及砌体的砌筑控制边线，并报项目部进行技术复验，检查合格，方可施工（包括基础砌砖应弹出基础轴线和边线、水平标高；砖墙、柱砌筑应弹出墙、柱边线、轴线、门洞口平面位置线）3抄平根据皮数杆最下面一层砖的标高，拉线进行抄平检查，如砌筑第一层砖的水平灰缝厚度超过20mm时，应先用细石混凝土找平，不超过20mm时，用砌筑砂浆找平。4排砖按砌块排列图在砌体线范围内分块定尺、划线，排列砌块的方法和要求如下：1、砌块砌体在砌筑前，应根据工程设计施工图，结合砌块的品种、规格、绘制砌体砌块的排列图，按图排列砌块，尽量使用主规格砌块。因现场窗间墙、卫生间、管井较多，短墙、转角墙数量较多，砌块损耗量约15%。2、砌块排列上、下皮应错缝搭砌，加气块搭砌长度不得小于砌块长度的1/3,且不得小于200mm；3、砌块就位与较正：砌筑就位应先远后近、先下后上、先外后内；每层开始时，应从转角处或定位砌块处开始；应吊砌一皮、校正一皮，皮皮拉线控制砌体标高和墙面平整度。5拉线在皮数杆上相对砌块上边线之间拉准线，砌块以准线砌筑，洞口、转角位置上下拉通线控制。6砂浆拌制提前做好砌筑砂浆配合比，由试验室做好试配。砌筑所用水泥、砖、砂、钢筋必须经检验合格方准使用。5.2.5划缝砌块砌筑完成后，将砌块灰缝中多余的砌筑砂浆清理干净并划出Iomm深度。5.2.6勾缝采用专用勾缝剂按比例加入适量水搅拌均匀，采用专用工具将勾缝剂挤入砖缝，待勾缝剂初凝后使用工具将多余勾缝剂清理干净并修整灰缝，保证灰缝宽度均匀美观。5.2.7整体砖面清理使用专用工具和清水将砌块墙面残留的砌筑砂浆及勾缝剂清理干净，使用毛刷将砌块表面残留污渍清理干净。5.2.8憎水剂喷涂采用专用无色憎水剂1：20勾兑清水，并使用无气喷涂机均匀喷洒在砌块及窗洞口表面，待半干状态再次喷涂憎水剂。6材料与设备6.1所需材料所需材料序号名称型号数量单位备注1劈裂砌块390×190×190×190mm,容重W1400kgm3,强度为MUlO满足施工需求n?2成品干混砂浆MblO满足施工需求m3L13模板915mm×1830mm满足施工需求张懑I4木方40×90mm3m3Jfvt9zi5钢筋A6、A1212T备II6勾剂/20TB7细石混凝土C20满足施工需求m3一8角钢托件L50*80*61800m9膨胀螺栓M10*1002箱一E10植筋胶/40KgII,二Sl13P,rI6.2设备设备需用表序号名称规格数量单位用途1标准电动吊篮ZLP630/台外墙施工2汽车吊80T1台材料垂直运输3施工电梯SC2002部材料、劳动力运输4喷涂机/1台憎水剂喷涂5电锤/4台打孔6吹风机/2台清孔7激光铅垂仪JC2001台测量放线8钢卷尺5m10把测量放线9钢卷尺7.5m10把测量放线10钢筋切割机4KW1台钢筋加工11铜筋调直机7.5KW1台钢筋加工12台钻/1台托件加工7质量控制7.1主控项目1、砖、砌块和砌筑砂浆的强度等级应符合设计要求。检验方法：检查砖或砌块的产品合格证书、产品性能检测报告、进场复试报告和砂浆试块试验报告。2、钢筋的品种、规格和数量应符合设计要求。检验方法：检查钢筋的合格证书、钢筋性能实验报告、隐蔽工程记录。3、混凝土小型空心砌块砌体工程质量检验标准混凝土小型空心砌块砌体工程质量检验标准项目序号项目允许偏差（mm）检验方法控项目1小砌块强度等级设计要求MU检查出厂合格证、试验报告2砂浆强度等级设计要求Mb3水平灰缝饱满度2100%拆墙验收（每检验批不少于3处，每处3块砖）（外墙有防水要求，空心砌体的饱满度应严格要求）4竖向灰饱满度290%5轴线位移10mm检查全部承重墙6垂直度（每层）5mm经纬仪、吊线和尺量检查般1水平灰厚度竖向宽度812mm尺量（每个检验批不少于3处，用尺量小砌块5皮高度的砌体，检查2mm砌体长度的竖向灰缝折算）项目2基础顶面和楼面标高+15mm用水平仪检测3表面平整度清水5mm混水8mm用2m靠尺及塞尺测量4门窗洞口+5mm吊线或经纬仪检查5窗口偏移20mm拉IOm线尺量检查6水平灰平直度IOmmIOm线和尺量7.2质量要求1、严禁使用龄期不足28d、表面明显潮湿、竖向断裂的砌块上墙，严禁凿墙；严禁在砌筑的墙体上设脚手洞，严禁抛掷砌块产品。2、砂浆应满足设计强度并满足设计，每层第一皮空心砌块芯孔用Cb20细石混凝土灌实。3、墙体砌筑前对预甩芯柱钢筋的周围的结构混凝土进行凿毛，面积大于等于砌块孔。4、芯柱插筋后应全部检查，做好隐蔽检查记录，砌体砂浆强度已达到IMP即可浇灌芯柱混凝土。5、芯柱灌碎前应浇水湿润，先灌入50100厚，同条件的砂浆，然后分步灌入细石混凝土，并用钢筋插捣或小径振捣棒适量振捣。浇满后在芯柱顶部应由罐碎口向内加压，保证芯柱顶部碎的密实度。6、圈梁、过梁浇混凝土时模板封堵不严造成混凝土“走浆”污染墙面，在砌筑完一步架高度后应对墙面（用塑料薄膜）进行包裹保证墙面清洁减少清洗费用。7、窗洞口位置需要增设暗梁时，下皮砌块铺设2根12钢筋，长度大于暗梁400mm,宽度不小于180mm。8、层间挑檐位置设置镀锌角钢托件，托件尺寸长5.6mm,高9mm,厚6mm；托件用10膨胀螺栓固定间距为600mm。挑檐外侧砌筑50装饰砌块。9、砌体墙体设置06拉结筋，每40Omm高设置一道，搭接长度不小于400mmO10、外墙装饰砌块采用二次勾缝做法。第一次为砌筑过程中的原浆勾缝（划缝）；第二次为装饰防水勾缝。外墙勾缝完成后，还需喷涂两遍以上憎水剂。11、芯柱生根使用e12钢筋插筋，且芯柱截面尺寸不小于12.5CmX12.5cm,芯柱钢筋生根植入圈梁内，预甩钢筋长度为45d。12、砌块排列：按照排砖图由墙转角或墙端处开始排块，沿一个方向（按顺时针或逆时针）方向排块，砌块灰缝控制在IOmm。13、变形缝以不大于40m设置一道，即每个立面在中间位置设置一个，砌筑时不抹砂浆，待砌筑完成后用树脂等弹性材料封堵，面层勾缝处理，保证外观统一。14砌筑时应立皮数杆，采用约25mmX40mm方木条制作，长度适应层高，杆上标明门窗洞口、拉接筋、过梁、圈梁等位置。皮数杆的间距Iom左右。转角、节点均应设置。要求垂直、牢固、标高一致。15、安装托件及拉接筋：角钢尺寸根据现场实际情况确定。把加工好的角钢托件按照外墙位置，控制好标高安装就位。位置在混凝土梁、柱或过梁处应与砖缝相吻合。钢板厚度5.3mm,锚栓间距不大于600mm,加固在层高或过梁挑板上。16、砌筑采用“反、对、错”“三字砌筑法”，即反砌、对孔、错缝。（反砌：为大面朝上、对孔：上下砌块的孔洞对齐、错缝：上一皮应与下一皮错开长度的1/2砌筑长，即上下皮砌块的立缝错开20Omm）。17、灌碎时先做隐蔽验收合格封堵清扫口，浇水湿润并注入适量同条件砂浆。细石碎坍落度20Omm220mm,应分层50Omm进行捣，保证芯柱密实贯通。8安全措施1、在操作之前必须检查操作环境是否符合安全要求，道路是否畅通，机具是否完好牢固，安全设施和防护用品是否齐全，经检查符合要求后方可施工。2、因砌筑时使用吊篮进行施工，应每口上班前对吊篮进行检查。3、在吊篮施工时配备安全带，系挂在安全绳上，在楼层内的辅助人员在临边作业时应全程佩戴安全带系挂在楼层内的安全钢丝绳之上。5、在楼层施工时，堆放机具、砖块等物品不得超过使用荷载。如超过荷载时，必须经过验算采取有效加固措施后，方可进行堆放及施工。6、不得站在墙顶上做划线、吊线、清扫墙面等工作；上下脚手架应走斜道，严禁踏上窗台出入。7、切砖等容易掉落的工作不得在吊篮上进行，应在楼层内加工，防止杂物掉落伤人。8、砌块运输车辆两车前后距离平道上不小于2m,坡道上不小于IOm；装砖时要先取高处后取低处，防止垛倒砸人。9、砌砖使用的工具、材料应放在稳妥的地方，工作完毕应将脚手板和砖墙上的碎砖、灰浆等清扫干净，防止掉落伤人。10、在首层吊篮作业范围外扩2m拉设警戒带，防止人员进入，发生意外。9环保措施为加强建设工程施工现场管理，防止建筑施工对环境的污染，制定环保措施。1、施工垃圾分类处理，尽量回收利用。2、现场拌制砂浆时，应采取措施防止水泥、砂子扬尘污染环境。3、材料按计划进场，尽量作到随到随用，避免材料长时间的在现场积压。4、对人为的施工噪声，建立教育管理制度和降噪措施，并进行严格控制。5、开展文明施工教育，加强治安与保卫，加强成品保护和环境保护。6、合理安排施工工期，对施工人员加强文明施工教育，控制噪声污染。IO效益分析10.1 经济效益本工程外墙工程原设计为玻璃幕墙+石材幕墙形式，外墙施工工艺工序繁杂，施工周期长，而且施工成本也比较高。采用本工法，外墙施工采用劈裂砌块，建筑的墙体结构和墙面装饰施工可同时完成，既能满足建筑性能要求，又克服建筑上繁重的外墙装饰施工，缩短了建筑工期，降低了建筑造价。效益对比:外墙形式综合单价工程量总造价玻璃幕墙+石材幕墙15689000m,1411.2万元劈裂砌块520468万元通过对比，采用本工法比常规外墙施工方法能够节约工期34天，而且节省成本1411.2-468=943.2万元。10.2 环保效益本工法针对绿色施工而言，本工法比常规外墙方式节省了钢材（幕墙龙骨），降低了成本，尤其是在21世界提倡环保绿色施工，本工法能够有效节约人工，减少周转料具的使用，促进资源节约。10.3 社会效益该工法相比常规外墙施工工艺，在节省工期、降低成本、节约能源、环境保护等方面都得到了很大提升。本施工工法在使用过程中得到了建设单位、监理单位的一致好评、高度赞扬，同时吸引其他各施工单位不断前来参观学习，社会认可度高，可推广性强。
