徐州好得家商城B区建筑给排水设计与探讨 环境工程专业.docx

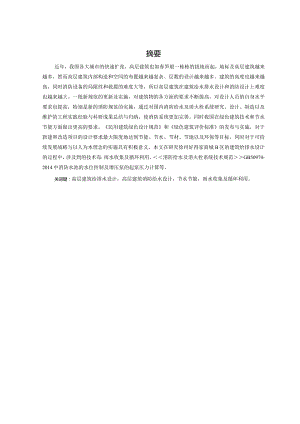

摘要近年，我国各大城市的快速扩张，高层建筑也如春笋般一栋栋的拔地而起，地标及高层建筑越来越多，然而高层建筑内部构造和空间的布置越来越复杂、层数的设计越来越多、建筑的高度也越来越高，同时消防设备的局限性和救援的难度大等，所以高层建筑在建筑给水排水设计和消防设计上难度也越来越大。一批新规范的更新及实施，对建筑物的各方面的要求不断提高，对设计人员的自身水平要求也提高，特别是新的消防规范的实施，通过对国内消防给水及消火栓系统研究、设计、制造以及维护的工程实践经验与科研成果总结与归纳，使消防系统更加完善。同时我国在绿色建筑技术和节水节能方面做出更高的要求，民用建筑绿色设计规范和绿色建筑评价标准的发布与实施，对于新建和改造项目的设计要求最大限度地达到节能、节水、节材、节地以及环保等目标，同时对于可持续发展战略与以人为本理念的实施具有积极意义。本文在研究徐州好得家商城B区的建筑给排水设计的过程中，涉及到的技术有：雨水收集及循环利用，消防给水及消火栓系统技术规范GB50974-2014中消防水池的水位控制及增压泵的起泵压力计算等。关词键：高层建筑给排水设计，高层建筑消防给水设计，节水节能，雨水收集及循环利用。AbstractInrecentyears,therapidexpansionofcitiesinourcountry,high-risebuildingsandexplosiongoing,landmarks,andmoreandmorehigh-risebuildings,however,internalstructureandlayoutofthespaceismoreandmorehigh-risebuildingsmoreandmorecomplex,thenumberoflayerdesign,buildingheightisbecomingmoreandmorehigh,atthesametime,thelimitationofthefirefightingequipmentandrescueisdifficult,sothehigh-risebuildingsinbuildingwatersupplyanddrainageandfirefightingdesigndifficultyisbecomingmoreandmorebig.Abatchofnewspecificationupdateandimplementationoftherequirementofincreasingthevariousaspectsofthebuildingandrequirementsforthelevelofdesignstaffisimproved,especiallytheimplementationofthenewfirecode,firewaterandfirehydrantsystemresearchinChinaaresummarized,themanufacture,designandmaintenanceandmanagementofscientificresearchandengineeringpracticeexperience,makethefireprotectionsystemwillbeimproved.Ingreenbuildingtechnologyandwatersavingandenergysavinginourcountryatthesametimemakeahigherrequest,thegreendesignofcivilbuildings"andugreenbuildingevaluationstandardnIaunchandimplementation,fornewandrenovationprojectdesignrequirementstothegreatestextenttoachieveenergysaving,watersaving,materialsaving,landandenvironmentalprotectionobjectives,atthesametimeforthesustainabledevelopmentstrategyandtheimplementationofthepeople-orientedideahasapositivemeaning.Themaintechnologiesofthisstudyinclude:rainwatercollectionandrecycling,full-flowhigh-efficiencyvariablefrequencyregulationandwatersupplytechnology,secondarywatersupplyfronttechnology,etc.Keyword:buildingwatersupplyanddrainagedesign,Designoffirewatersupply,Savingenergyandsavingenergy,Rainwaterharvestingandrecycling0摘要IAbstractII第一章绪论11.1 课题研究背景11.1.1 社会环境背景11.2 研究课题的动态及发展趋势21.2.1 节水新技术21.2.2 节能新技术31.3 设计与研究的内容31.3.1 设计与研究的内容31.4 设计与研究的意义4第二章课题简介52.1 工程概况52.1.1 地理位置概况52.1.2 徐州市的气候和地处条件概况72.1.3 项目工程概况72.1.4 B区项目基本概况：82.2 设计依据82.2.1 建设单位提供的本工程有关资料和设计任务书。82.2.2 建筑和有关专业提供的作业图和相关资料。92.3 设计资料10第三章工程设计的基本内容123.1 给水系统:123.2 生活给水竖向分区：123.3 生活给水加压供水的方案确立：123.4 各生活分区用水量的确定133.5 生活给水系统的水力计算153.5.1 直供区生活给水的给水计算153.5.2 低区生活给水的给水计算223.5.3 中、高区生活给水的给水计算253.6 80立方米的生活水箱的计算过程：273.7 排水条件273.7.1 场地雨污水排水条件273.7.2 单体内污水的排水283.7.3 排水管道的敷设采取的措施：283.7.4 排水管的附件和室外的污水检查井283.8 室内污水管与废水管的排水系统计算293.8.1 室内卫生间的污水管与排水管的流量计算293.8.2 室内厨房排水的管道流量的计算313.9 单体屋面雨水、阳台、冷凝水排水333.10 消火栓系统343.11 自动啧水灭火系统:413.12 移动式灭火器：453.13 消防水池、水箱的位置及容积的确定45第四章建筑给排水节水节能措施分析474.1 节水节能的研究背景：474.2 建筑给排水中节水的基本措施：474.2.1 降低管网漏损474.2.2 合理设置水表484.2.3 节水器具484.2.4 减压限流494.2.5 绿化节水494.2.6 雨水回用494.3 雨水收集回用的设计过程：504.3.1 设计依据：504.3.2 雨水收集及处理工艺流程图：514.3.3 水质要求514.3.4 设计计算参数:514.3.5 雨水预处理装置：524.3.6 雨水储存系统及雨水处理系统：524.3.7 雨水反冲洗系统：534.3.8 雨水收集利用系统电控：54第五章泵房水池水位控制问题的研究5651研究背景5652研究内容565.2.1 消防水池的容积565.2.2 控制水位的确定585.2.3 消防水池的最低有效水位与自灌吸水水位的研究605.2.4 总结645.3稳压泵起泵的压力值的计算的研究645.3.1 稳压泵的设计要求：645.3.2 新规范的条文和其他规范的对比分析655.3 本工程的稳压设施的三种计算及比较655.4 结论67第六章结论与展望68参考文献69致谢错误!未定义书签。附录71第一章绪论1.1 课题研究背景1.1.1 社会环境背景在我国城市土地资源逐渐稀少的背景下，近年来高层建筑的数量大幅度增加，使火灾产生的几率也逐渐升高，扑救火灾的难度也不断加大,在社会生产生活过程中,火灾是威胁公共安全，危害人们生命财产的主要灾害之一。进入21世纪后，世界各国的地标及高层建筑不断拔地而起，发生火灾的次数也不断在增加。下表就是世界各国年平均火灾发生的次数。No火灾起数出国家/个国家1160万170万I美国210万60万IO英国、法国、俄罗斯、波兰、中国、印度、巴西、意大利、墨西哥、澳大利亚32万6.5万25日木、印度尼西亚E耳其、加拿大、南非、马来西亚、荷兰、乌克兰、西班牙、伊朗等等41万2万20泰国、阿尔及利亚、勺兹别克斯坦、罗马尼亚、哈萨克斯坦、古巴、捷克、比利时、塞尔维亚、丹麦、芬兰等等5万1万15伊拉克、斯里兰卡檄利亚、突尼斯、斯洛伐克、格鲁吉亚、新加坡、克罗地亚等等总计71其余的150个国家1年发生的火灾通常少于5千起在联合国“世界火灾统计中心”的调查中，了解到各个国家由于火灾所造成的损失是大幅度增加的。其中中国平均每12年会加倍，日本平均每16年会加倍，美国则平均每7年会加倍。当前，全球每天都会出现1万多起火灾，不但造成了较为严重的经济损失，还会造成百余人的死亡。在国内方面，我国近年来火灾对人民群众的生命与财产带来较大的负面影响。数据显示,每年所发生的火灾会造成3000-4000人受伤,2000余人死亡，每年累计造成的财产损失超过10亿人民币。在众多灾害中，火灾具有时空跨度大、发生频率高的特点。对此，为了能够尽可能的避免火灾出现，以及在出现火灾时将损失降到最低，则有必要设置可靠的、安全的、科学的室内消防给水系统，尤其是在高层建筑中是非常重要的。建筑设计防火规范>>GB50016-2014和消防给水及消火栓系统技术规范GB50974-2014等的新规范实施，与一般室内给排水工程相比，高层建筑的消防给水工程、室内给排水工程的设计有着更高的要求。与此同时，伴随着地球变暖、大气污染的日益加剧，人们已经意识到节能减排绿色建筑的重要性。本设计选题主要依据学校对环境科学与工程专业的培养方案并结合本人的工作内容而定，由于本人一直从事给排水设计相关工作，这就要求本人必须掌握建筑给排水的冷热水给水系统，排水系统，消火栓及自动喷淋系统的设计，恰逢建筑设计防火规范GB50016-2014和消防给水及消火栓系统技术规范GB50974-2014的新规范实施。因此，本设计选择课题为徐州好得家商城B区建筑给排水设计与探讨。1.2 研究课题的动态及发展趋势在我国建筑行业快速发展的进程中，一定程度的带动着给排水专业的发展3,并且我国在建筑给排水方面已经拥有较为丰富的理论基础与实践经验，再加上不断的对发达国家的相关技术进行借鉴，实现了建筑给排水领域处于快速发展阶段。其中，在建筑给排水日益发展的进程中，消防给水系统发挥着重要的作用。现阶段，通过对国内与国外在建筑给排水领域的研究情况进行研究与分析后，了解到研究的方向包含两个核心：其一，为节能新技术；其二，为节水新技术。1.2.1 节水新技术公共建筑节能设计标准(GB50189-2015)规范的实施，将公共建筑模型数据库进行建立，并对节能目标进行可确立。1、推广运用高质量的阀门、管材。众所周知，传统镀锌钢管具有容易生锈的特征，会对水质产生影响。除此之外，镀锌钢管在长时间使用的情况下，接头处也会由于被腐蚀而出现渗水的情况。对此，在对铜管、不锈钢管、PE管、PVC管以及钢塑复合管等能够很好的对镀锌钢管所存在的问题解决。2、推广运用节水型的配水器具与卫生器具：根据民用建筑节水设计标准(GB5055-2010)和江苏省公共建筑节能设计标准(DGJ32/J96-2010)规定，公共建筑的卫生器具用水效率等级不低于2级；洗手盆、洗脸盆等采用性能优良、密闭性好的水嘴；公共卫生间的水龙头采用红外自动感应式控制；大、小便器均采用感应式冲洗阀。举例来说，一般的淋浴喷头每分钟的喷水量约为25L,而运用节水型的喷头来淋浴，每分钟的喷水量则为9L,对此，能够清晰的看出合理的运用节能型配水器具、卫生器具，对于建筑节水来说具有积极意义。3、推广雨水收集利用技术：合理利用雨水资源，按照江苏省城乡供水管理条例的规定，规划用地面积二万平米以上的新建建筑物应当配套建设雨水收集利用系统。同时，国家节水型城市考核标准规定，城市雨水需要收集再利用，合理的利用雨水资源。1.2.2 节能新技术现阶段，节能减排得到了人民群众的广泛注重，建筑给排水设计也应该深入节能减排的思想理念，以保证可以顺应当前时代的发展需求。当前，关于节能新设计方面的探究较多，也相继出现了很多工程节能方法，接下来具体介绍几种：1、高层建筑中低区给水系统需要着重考量市政给水管网，并对其中可用的水头压力进行充分利用。2、对生火给水管道中的减压节流问题给予高度重视，针对于管道出水压力过大的情况，将会突发超压出流的问题，导致水资源出现严重浪费的现象。在此背景下，将会出现因水压过高而导致水资源浪费的情况，同时还会伴随着破裂、噪声等问题的出现。3、科学合理的选择变频水泵能够有效的避免传统供水系统带来的不利影响以及造成资源的严重浪费，在资源短缺的当下，这种方法具备着一定的可行性。采用变频调速装置比一般供水设备节电30%左右。1.3 设计与研究的内容1.3.1 设计与研究的内容1、设计的主要内容(1)、建筑室内给水系统，包括冷水给水系统及热水给水系统；(2)、建筑室内排水水系统，包括室内污水排水系统，室内废水排水系统；(3)、建筑内部的消防给水系统：包括消火栓给水系统、自动喷水灭火系统以及建筑灭火器配置；(4)、室内雨水排水系统、室内阳台空调冷凝水排水系统；(5)、本工程用地红线范围内的室外消防及生活给水，室外污水及雨水排水。2、研究的主要内容本课题实际工程一徐州好得家为依托，在对徐州好得家的给排水系统进行设计的同时，以徐州好得家为例对绿色建筑的给排水系统、节水和水资源化技术措施、新规范中消防给水设计的泵房水池水位控制，水箱的流量开关的起泵的压力值的计算等内容进行了分析和研究，主要研究内容如下：1）建筑给排水节水节能措施分析；2）雨水系统的回收及循环利用；3）泵房水池水位控制问题的研究；4）消防水箱的流量开关的起泵的压力值的计算的研究;1.4设计与研究的意义作为徐州市的大型商业类建筑，如果不能科学合理的设计，必将在未来的建造和运营过程中造成资源能源的浪费可能的减少能源资源的浪费和对外部环境的影响，是本设计项目需要克服的难点。同时，如何将雨水回收利用系统的的理念应用到建筑设计中，是本项目的研巧重点。总之，资源能源短缺与环境污染的日益严重，对于我国建筑给水排水技术提出了更高的要求。该项目作为研究内容，对绿色建筑给排水技术措施和海绵城市建设技术与内涵进行深入分析和思考5,为未来绿色建筑给排水设计提供有价值的设计经验、设计参数和参考。第二章课题简介2.1 工程概况2.1.1 地理位置概况徐州好得家物资商城，位于徐州商业核心圈一鼓楼区北部，该地块位于徐州三环北路以北，陈琵公路以东，地块东侧为青山公园，北侧为运河。毗邻规划中的徐沛公路和北三环、西三环高架快速路，与轻轨2号线无缝对接，坐拥大淮海立体物流交通中央枢纽。项目总投资30亿，规划建筑面积60万平方米。基地内地势平坦，有利于建设。本项目以陶瓷、石材、型材、铝材、灯具灯饰、家电电器、酒店用品、建材、五金机械等业态为主，集“产业服务、产品交易、仓储物流、配套公寓”等功能于一体,倾力打造淮海都市圈超大规模“新一代全功能一站式“专业物资市场。同时，也是徐州市2014年政府“三重一大”重点支持项目。项目建成后，将成为徐州乃至淮海经济区最大的一体化的五金机电大市场。详见效果图图2T、图2-2、图2-3。图2-1效果图图23效果图2.1.2 徐州市的气候和地处条件概况徐州属暖温带半湿润季风气候，四季分明，夏无酷暑，冬无严寒。年均气温为14,年均降水量为800-93Omm,日照率为52%-57%。气候资源较为优越，有利于农作物生长。主要气象灾害有旱、涝、风、霜、冻、冰雹等。徐州四季分明，光照充足,雨量适中。春季天气多变，夏季高温多雨，秋季天高气爽，冬季寒潮频袭。2.1.3 项目工程概况1、本课题选择徐州好得家商城中的B区座位研究对象，建筑红线内总用地面积149451m2,开发的计容总建筑面积466848m2,A区、DFGHJKLMNPQ区至为多层大型商业，B区、C区，1#、2#、3#、4#建筑为高层建筑，商业面积总共为210461.78m2,公寓式办公面积为151303.72m2,室内0.000相当于国家85高程为36.650米。室内外高差为0.15米。2、总体构思原则整体设计高低建筑层次错落，营造高尚商业生活环境，致力于建立一个城市经典商业模式，将技术与艺术结合在这座典型的生态化商住社区中，将艺术的感性和技术的理性等元素结合起来，将商业与城市空间有效的交流，又能使商业内部空间相对独立。3、建筑单体设计及造型商业采用了非常现代的形式，建筑石材和小面积幕墙的结合，幕墙和竖向的各种金属杆件与开窗结合，既提供了现代、理性的视觉感受、又强调了其舒展、豁达的建筑性格，体现了强烈的现代建筑元素。商业以简洁的线条，大片的落地玻璃窗和广告牌为主，结合外挑廊式的商业休闲购物廊，形成浓厚的商业气氛。4、交通及绿化基地西面陈琵路为主出入口，出入口宽度为20米。南面三环北路为次要出入口，出入口宽度为15米。商业区内道路宽度为8米；沿南面三环北路为应急消防出入口，西面陈瑟路为车辆出入口。景观设计以现有地形为主进行小幅整改，强调以当地生态植物造景设计理念，充分考虑人的参与性。力图以阳光、水、森林、铺地为主题进行设计与组织。重点处理入口、广场和沿河区域。5、总平面设计该项目位于徐州北三环路北，陈琵公路东，地块东侧为青山公园，北侧为运河。该地块南面与西面均有城市道路，可以进入基地内形成便捷的消防环道。多层各商业组团内每栋建筑物四周环通，穿过各单体过廊净高与宽度均大于4米，充分保证了消防宽敞的扑救场地；高层各单体沿长边均设置消防车登高作业场地，消防车登高作业场地与消防车道连通，场地靠建筑外墙一侧的边缘距离建筑外墙均大于5米小于10米。2.1.4B区项目基本概况：1、工程名称：徐州好得家商城B区。2、建设地点：徐州北三环路北，陈琵公路东。3、工程规模：地上26层，地下1层，本工程单体的面积为29005.88m2,其中地上部分的建筑的面积为27552.44苏，地下部分的建筑面积为1453.46，计容面积为28583.79平方米。建筑高度为97.630米。4、耐火等级：地上建筑耐火等级为一级；地下耐火等级为一级。5、设计使用年限：50年。6、结构形式：框架-剪力墙结构。抗震设防烈度：七度。7、使用功能：见下表2T.表2-1房间层高及使用功能层数层高(米)房间使用功能地下一层3.600水暖电设备用房1层7.000商业2层4.800物业配套办公及公寓式办公室3至25层3.500公寓式办公室26层5.500公寓式办公室屋顶设备层/电梯机房及消防水箱间8、防火分区设计概括：按建筑设计防火规范为一类高层，建筑内设自动喷淋灭火系统及火灾自动报警系统，每层建筑面积均小于3000(1500x2)平米，每层为一个防火分区；一层商业为一个防火分区。商业单元之间采用耐火极限不低于2.OOh的不燃烧体防火分隔墙砌至楼板底部，和L5h不燃烧体楼板与办公部分分隔开。2.2设计依据2.2.1 建设单位提供的本工程有关斐料和设计任务书。1、建设单位要求的扩初设计任务书。2、当地自来水公司和排水处提供的市政给排水资料。2.2.2 建筑和有关专业提供的作业图和相关资料。1、建筑专业提供的设计平面图，立面图、剖面图及各详图节点。2、暖通专业提出的空调的给水管径及水量和接管位置的资料。3、本工程设计、施工均应按照国家现行相关规范进行，具体名称如下：(1) «建筑给水排水设计规范>>GB50015-2003(2009)(2) <<建筑灭火器配置设计规范>>GB50140-2005(3) <<建筑设计防火规范>>GB50016-20I4(4) <<建筑给排水与采暖工程施工质量验收规范>>GB50242-2002(5) <<自动喷水灭火系统施工及验收规范>>GB50261-2005(6) <<特殊单立管排水系统技术规程>>CECS79:2011(7) «消防给水及消火栓系统技术规范>>GB50974-2014(8) <<室外给水设计规范>>GB50013-2006(9)建筑机电工程抗震设计规范GB50981-2014(10) «室外排水设计规范>>GB50014-2016(11)建筑抗震设计规范GB50011-2010(12) <<商店建筑设计规范>>JG148-2014(13) «办公建筑设计规范>>JGJ67-2006(14) <<自动喷水灭火系统设计规范>>GB50084-2001(2005年版)2.3设计资料1、给水资料：经当地自来水供水咨询，该项目以城市管网为低压供水的水源，从西侧城市道路北三环路北干管中一一路DN200管道取水，市政水压约为0.25MPa0在本项目场地内成环，供场地内地下一层至三层的生活给水用水和室外生活、消防给水用水。详见图图2-4市政给水及水表大样图2、污水排水资料：根据徐州当地市政环网和排水处的要求，单体建筑物内采用的污废合流制排水系统，场地内采用雨污分流，本工程室外场地设计为最后一个污（雨）水检查井至城市污（雨）水检查井或化粪池，污分别排至市政管网。城市污水排水管网在场地的南侧，管径为DN600,管底标高为34. 00米,场地内的二条DN500的污水管排入市政管道。详见图2-5市政污水接管口。3、雨水排水资料:图2-5市政污水接管口雨水和污分别排至各自的市政管网。城市污水排水管网在场地的南侧，管径为DN600,管底标高为34.OO米,场地内的二条DN500的污水管排入市政管道。城市雨水排水管网在场地的南侧，管径为DN600,管底标高为34.00米，场地内的一条DN500和一条DN600的污水管排入南面的市政管道，一条DN900的雨水管排入大运河，排出管的出口在场地的西北角。详见图2-6市政雨水接管口、图2-7河道雨水接驳口。南丽入口图2-6市政雨水接管口图2-7河道雨水接驳口第三章工程设计的基本内容3.1 给水系统：生活给水系统的分区以及相关原则如下：给水系统的划分可以通过以下方面着重考量：一是，器具供水所具备的安全性，这点是非常重要的考量因素。这就要求生活，消防给水系统中管道、配件和附件所设计承受的水压，均得小于产品的允许最大工作压力。二是，节能供水，依据建筑给水排水设计规范GB50015-2003(2009)(GB50015-2009)建筑物内的给水系统应优先采用市政低压供水系统，达到国家规定的节能要求。避免无谓的能源浪费，达到节能的目的。三是，管理方便原则，依据使用时间和用途的差异，进行具体的细分和设定独立给水装置，使得物业可以进行有序的管理，方便物业收取费用。本项目每间商铺，每间办公室和公共卫生间，消防泵房，生活泵房，雨水收集泵房等分别单独计量。3.2 生活给水竖向分区：竖向分区的原则要满足以下三个要求：一是各分区器具用水点的最静水压不超过0.45MPa;二是入户管(或配水横管)的静水压不超过0.35MPa；三是各分区器具用水点水压要大于0.15MPa。根据以上要求，本课题分为四个分区，详见下表37.表3-1.生活给水系统竖向分区分区名称分区范围水箱容积(m3)供水方式直供供水区地下负一层至三层/市政供水低区供水区四层至H一层20低区生活变频泵，水箱中区供水区十二层至十九层30中区生活变频泵，水箱高区供水区二十层至二十六层20高区生活变频泵，水箱3.3 生活给水加压供水的方案确立：在高层建筑生活供水中，常见的加压供水有：无负压供水方式，箱泵供水方式，变频水泵恒压供水方等。第一，无负压供水方式可以更为充分的使用市政管网的压力，使得可以从中起到真正意义上的节水目的。与此同时，也能够有效的节省供水机房的占地面积，使得初期的投资有所降低，也减少了储水箱的水质，所以污染隐患的供水可靠性与传统供水系统相比还存在着很大的不足之处。但因无负压供水方式并未进行设置储水池，使得控制起来较为复杂，一旦出现停水的情况，那么该系统将会面临着全面瘫痪的状态，使得用户面临着停水隐患。第二，变频水泵恒压供水方式为一种比较成熟的二次加压供水方式，供水压力恒定，流量调节灵活；变频器控制，节能明显；系统自动化程度高，控制方便可靠。但是其加压泵频繁启动，故障几率较高；其无水箱存水，当出现停水、停电故障时，也将处于供水瘫痪状态。最后，气压供水方式:水泵从储水箱吸水，将水送至给水管网的过程中，其中所储蓄的多余水量进入到了气压水罐之内，使得罐内的压力不断的上升，如果工作压力达到了最大化的状态，那么水泵将会停止运转。借助于罐内的气压将水量运输到水管网内，那么罐内的压力将会下降到最低状态，水泵重新启动之后，将会出现循环运转的工作现状。其初投资较小，方便管理。但此系统供水压力变化范围较大，供水压力不稳定。水泵的运行频繁，缩短水泵的使用寿命。因此，通过研究比较本工程选择了箱泵供水方式：此系统的水压能够保持稳定；同时水箱内部存储了一定量的水量之后，能够更好的保障供水的持续性；系统相对来说较为简单，初期的投资也相对较少。3.4 各生活分区用水量的确定根据建筑给水排水设计规范>>GB50015-2003（2009）第3.L10条表格计算得出：一层商业部分面积总计S商业=1449.6平方米，一层商业部分人数取360人，商业每营业厅面积设计取8L,则最高日用水量Q=360x8=2880=2.88（立方米/班），使用时间h=12小时，小时变化系数Kh=L5,最高日最高时用水量=（2.28/12）x1.5=0.3（立方米/小时）。二层以上办公室的总建筑面积S办公总工26102.8平方米；办公场所有效面积S=60%*S总；即办公的有效面积S=26102.8x60%=15661.68平方米；建筑内人数为2238人二（15661.68/7）；（有效面积取7平方米/人）；则最高日用水量Ql=2238x40=58400=89.5（立方米/班）；最高日最高时用水量Q2=（Ql10）xl.5=13.38（立方米/小时）.其中办公楼每人每班最高日用水量取40L,使用时间h=10小时，小时变化系数Kh=I.5.其中未预见用水量（如管道泄漏等）=10%*Qlo综以上计算可以算出B区最高日最高时用水量QB=（0.3+13.38）x1.1=14.63（立方米/小时）。计算取值详下表3-2。表3-2公共建筑的生活用水定额及小时变化系数序号建筑物名称单位最高日生活用水定额（L）使用时数（h）小时变化系数Kh12商场员工及顾客每m2营业厅面积每日58121.5-1.213困书馆每人每次5108101.5L214书店每m?营业厅迪积每旦368721.51215办公楼银人每班30-508101.5-1.2同理，按上述算法：C区最高日用水量QO87.6（立方米/班）；C区最高日最高时用水量QC,=（QC10）xl.5xl.1=10,60（立方米/小时）。1#高层建筑：最高日用水量Ql=58.2（立方米/班）；最高日最高时用水量Q=（Ql10）xl.5xl.1=9.60（立方米/小时）。2#高层建筑：最高日用水量Q2=l13.3（立方米/班）；最高日最高时用水量Q2,=（Q210）xl.5xl.1=18.7（立方米/小时）。3#高层建筑：最高日用水量Q3=86.6（立方米/班）；最高日最高时用水量Q3,=（Q310）xl.5xl.1=14.3（立方米/小时）。4#高层建筑：最高日用水量Q4=103（立方米/班）；最高日最高时用水量Q4,=（Q410）xl.5xl.1=17.0（立方米/小时）。综上所述，场地内所有最高日用水量Q总=350立方米。3.5生活给水系统的水力计算给水管道的计算扬程计算公式为：H=H1+H2+H3+H4;其中，H一为生活给水系统的所需的水压(m)；Hl一为生活给水管的起始点的管段至配水最不利点的静水压(m)；H2一为生活给水管的引入管起点的管段至配水最不利点的给水器具的沿程水头的损失和局部局部的水头损失的之和(m)；H3一为生活给水管的水流通过水表时的产生的水头损失(m)；H4一为最不利点的器具流出产生的水头损失(m)；3.5.1 直供区生活给水的给水计算Hl=IL48-(-1.0)+0.8=13.28米。其中，11.48为三层的地面标高(m)；1.0市政官网的标高(m)；08一配水龙头距离室内地坪的安装高度(m)；SrKTi 4 23 aftjs7 6 优驴 20*J2 MdhMQT7W 7“S1 23) 2hS77 Bk >>+ta37 3rJS1 AiXi *11：18&笺(17> 21IlJaa5mi-3? _37z5 /G不 ，rJ俺|内_g>由_81舍漏 8&»团 T了!4|Klfl SJ7*1.Y) gjD B2s 91 D Al 6%?65 "|657031 87<? ” 86Z5 飞沁？*1n5? 5,V 53K)35 *T>"8ll3? 77drJS 5XIM f 口AJ浦 W 2P 2811? 27df>T 26:M3 4¾S! 46t>32 45dr>52¼%1 ,111Q5 1llM图S; 1O32 1D2S 10M 5'VI 11 立 IiA jE 11 %命 A 116y» 12%" 12>s 12<126s：m 97W 9%fJ,94E 1Q? IQQrPS r9¾TI 98tv ,v ,aftr> on iob172 h>Yl6p 62小、？ 611¼" 6(UXi弓,一尸一、一Ji”，5S;1J13214石JX« 12S5L171U 17it，17apn17y "- I-二 厂二 ，二Jri3&S21jd2131JMdl52j2A2 122512h22,ja13 r lsnJT46l7i14qH抬i+AoaVI I5箝 1J5 ,l4r-ud九力 15? 15os 'l5*m 4jS2102M 130134 1441 也室 I8y? IBar出> 7Q笺 “178M 14flPZ _Jf _J «T 1的 14 1脩依一洱 M 413&br. 161> 16>M '16Y1 4/62hV 18%。 I8稣 '18Yi <1&24l¾l* 5G)lJ5 15t2156.三15dn7O16图3-1直供区生活给水系统草图采用生活给水的当量法计算过程如下：计算公式见下面公式：%=0.2。瓦式中：qg-计算生活给水管段的给水设计秒流量（Ls）Ng-计算生活给水管段的卫生器具给水系统的当量总数根据建筑物用途而定的系数：2.0建筑类型：办公楼、商场详细的计算结果详见下表3-3：表3-3直供区给水水力计算表生活给水管段的名称各生活给水管道流量(q)L/s生活给水管道的管长m器具的累计当量给水管的标注管径水力坡降(i)mH2Om流速(V)m/s各管段的沿程损失mH2O给水的管材1-20.152.000.75200.0640.810.13PP-R2-30.252.001.25250.0530.850.11PP-R3-40.502.002.75320.0571.030.11PP-R4-50.561.583.50320.0721.160.11PP-R5-60.560.933.50320.0721.160.07PP-R6-70.790.967.00400.0461.050.04PP-R7-80.970.9710.50500.0220.820.02PP-R8-91.379.1821.00500.0431.160.39PP-R9-101.373.6521.00500.0431.160.16PP-R10-111.942.6742.00630.0261.040.07PP-R11-122.383.7163.00630.0381.270.14PP-R12-132.752.4084.00630.0501.470.12PP-R13-143.073.35105.00750.0150.930.05PP-R14-153.3713.2126.00750.0181.010.24PP-R1
