数据库上机实验操作步骤.docx

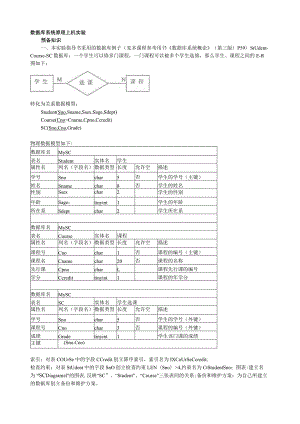

数据库系统原理上机实验预备知识一、本实验指导书采用的数据库例子（见本课程参考用书数据库系统概论（第三版）P59）StUdent-Course-SC数据库：一个学生可以修多门课程，一门课程可以被多个学生选修，那么学生、课程之间的E-R图如下：转化为关系数据模型：Student(Sno,Sname,Ssex,Sage,Sdept)Course(Cno>Cname,Cpno,Ccredit)SC(Sno,Cno,Grade)物理数据模型如下:数据库名MySC表名Student实体名学生属性名列名（字段名）数据类型长度允许空描述学号Snochar5否学生的学号（主键）姓名Snamechar8否学生的姓名性别Ssexchar2学生的性别年龄Sage：tinyint1学生的年龄所在系Sdeptchar2学生所在系数据库名MySC表名Course实体名课程属性名列名（字段名）数据类型长度允许空描述课程号Cnochar1否课程的编号（主键）课程名Cnamechar20否课程的名称先行课CpnocharL课程先行课的编号学分Ccredittinyint1课程的年学分数据库名MySC表名SC实体名学生选课属性名列名（字段名）数据类型长度允许空描述学号Snochar5否学生的学号（外键）课程号Cnochar3否谍程的编号（外键）成绩Gradetinyint1学生该门课的成绩主键(Sno.Cno)索引：对表COUrSe中的字段CCredit创立降序索引，索引名为IXCoUrSeCcredit;检查约束：对表StUdent中的字段SnO创立检查约束LEN（Sno）>4,约束名为CtStudentSno；图表:建立名为mSCDiagramel"的图表,反映“SC”、“Student”、“Course”三张表间的关系;备份和维护方案：为自己所建立的数据库创立备份和维护方案。二、实验过程中，除了通过实验讲义中的练习熟悉SQLServer2000系统外，同学们必须完成一个数据库应用系统的大作业，题目为“简单的学生选课系统”，编程语言自选，但后台数据库必须采用SQLServer2000o三、安排的实验总课时为16(不包括编程)，实验一至实验四均为2课时，实验五为8课时。实验一开始使用SQLServer2000一、实验目的1、学会安装SQLServer2000系统：2、掌握EnterPriSeManager的根本用法，熟悉SQLServer2000环境；3、掌握使用EnterPriSeManager创立数据库、表、索引、关系、检查约束、数据库图表以及管理SQLServer的方法。二、实验内容1、安装SQLServer2000系统(例如：在Windows2000Professional上安装SQLServer2000(个人版)2、启动EnterpriseManager,浏览分层结构3、创立数据库4、创立表5、创立索引6、创立关系7、创立检查约束8、刨建数据库图表9、管理SQLServer三、实验步骤1、在WindOWS2000PrOfeSSiOnai上安装SQLServer2000个人版请看这局部的演示SQLServer2000setup2、启动EnterPriSeManager,浏览分层结构在启动EnterPriSeManager之前，检查效劳管理器，确保效劳器正在运行；现在,选择“开始/程序/MicrosoftSQLServer/企业管理器(EnterPriSeManager),这时,将出现EnterpriseManager窗口；EnterPriSeuanager窗口又被分为两个大的窗格，在左边的窗格树(COnSOleTree)中，以分层结构显示了EnterpriseManager所能识别的所有SQLSerVer对象，可以通过单击“展开”图标展开分层结构中的工程(当然，也可以通过双击该工程完成这个功能)，相应地，可以通过单击“折叠”图标折叠分层结构中的工程，浏览SQLSerVer对象；注意：当单击或双击某个工程时，它所包含的子工程还将显示在右边的大窗格中；在左边的窗格树(ConSOIeTree)中，找到"数据库”，展开该对象，其中，“master"、"model”、rtmsdn,rttempdbw为“系统数据库”，注意：只许看，不许动！展开除系统数据库以外的其它数据库，浏览数据库对象。请看这局部的演示StartingEnterpriseManager完成这局部的作业：在实验报告中列出你所浏览到的主要的SQLSerVer对象和数据库对象3、创立数据库3.1创立新的数据库最简单的方法是使用“创立数据库向导”(CreateDatabaseWizard)；定位到效劳器的“数据库”文件夹，单击企业管理器工具栏上的“运行向导”(WiZard)按钮，这时将出现"选择向导"(SelectWiZard)对话框；在该对话框的"数据库”(Database)区中.选择“创立数据库向导”(CreateDatabaseWizard),单击“确定”，这时将显示向导的第一个页面；单击“下一步”，这时将显示一个请求新数据库名称和位置的页面；在“数据库名称"（DatabaSename）字段中键入你想要的数据库名称（如：MySC）；单击“数据库文件位置”（DatabaSefilelocation）字段旁的“浏览”（BroWSe）按钮，更改数据库文件的位置（默认位置为安装该效劳器的文件夹MSSQL/data）,这时将显示一个请求新位置的对话框，定位到你想要的文件夹（如，D：XmyDatabase）：单击“事务日志文件位置"（TranSaCtiOnlogfileIOCatiOn）字段旁的"浏览"（BrOWSe）按钮，更改事务日志的位置，这时将显示一个请求新位置的对话框。定位到你想要的文件夹（如，D：XmyTransactionLogX）：注意：实际应用中你应当将事务日志存放在一个与数据库文件不同的位置，最好在不同的机器上！单击“下一步”，这时将显示一个请求数据库文件名称和初始大小的页面，接受默认值单击“下一步”，这时将显示一个页面.让你选择数据库文件是自动增长,还是仅在你扩大它（们）时增长。接受默认设置；单击“下一步”，这时将显示一个请求事务日志名称和初始大小的页面，接受默认值；单击“下一步”，这时将显示一个页面，让你选择是否让事务日志文件自动增长，接受默认设置；单击“下一步”，这时将显示一个确认你所做选择的页面；单击“完成”，这时向导将创立数据库及事务日志文件，然后询问是否为新数据库创立一个“维护方案”：单击“否”，这时将关闭该向导。3、2设置数据库属性注意：重命名数据库不能在“企业管理器”中进行！.在“树”窗格中选定rtMySCw数据库（即刚刚建好的那个库）;.单击工具栏上的“属性”按钮，这时将显示该数据库的“属性”对话框；.单击“数据文件”选项卡，这时将显示数据库的数据文件的属性；.将其“增长百分比”设为20%；.单击“确定”，这时SQLSerVer将设置新的属性，并关闭“属性”对话框；3、3删除数据库.在“树”窗格中选定aMySCw数据库；按“Delete”键，这时将显示一条要求你确认删除的消息；.单击“否”（假设单击“是”，将删除该数据库及其所有相关的引用!）。请看这局部的演示CreatingDatabase完成这局部的作业：创立自己的“学生一一课程”数据库4、创立表4、1建新表.定位到“MySC”数据库的“表”文件夹，这时将显示现有表的列表；.单击工具栏上的“新建”按钮，这时将翻开“表设计器”；.单击工具栏上的“属性”按钮，这时将翻开该表的“属性”对话框；.更改“表名”为“Student”；.单击“关闭”，这时将关闭“属性”对话框。4、2为表添加列4、2、1为表添加数字型列在“列名”单元格中键入“Sage”，然后按“Tab”键,这时SQLSerVer建议将“char”作为数据类型；将数据类型改为“tinyint"，这时SQLServer将把列的长度设为“1”.并启用“默认值”、“标识”、“公式”字段；在“描述”单元格中键入“学生的年龄二提示：为列添加描述是SQLServer2000中新增的功能。4、2、2为表添加字符型列在“列名”单元格中键入“Sno”，然后按“Tab”键，这时SQLServer建议将“char”作为数据类型；.把该列的长度改为“5”；注意：一个英文字母占1字节，一个汉字占2字节！.取消选中“允许空”复选框：注意：aSnow是主键列，唯一地标识一条记录，显然不可为“空”！.在“描述”单元格中键入“学生的学号”。4、2、3为表添加标识列提示：“标识值”将唯一标识每一行。为表添加标识列后，插入到该表的新行将被自动添加“标识值”。.在“列名”单元格中键入“Identity”，然后按“Tab”键，这时SQLSerVer建议将“char”作为数据类型；将数据类型改为“decimal"，这时SQLSerVer将把列的长度设为“9”,并启用“精度”、“小数位数”、“标识”字段；.取消选中“允许空”复选框；提示：假设忘记做这一步，那么在后面设置完“标识”字段后会自动完成该步骤。注意：“标识值”显然不可为“空”！在“描述”单元格中键入“标识列”；.将“标识”字段改为“是(不用丁复制)"，这时SQLServer将建议把字段“标识种子”和“标识递增量”的值都设为1,接受该设置。提示，“标识种子”为该表的第一行被指定的标识值，而标识值将在“标识种子”的根底上按“标识递增量”增加。4、2、4为表添加日期列.在“列名”单元格中键入rtMyDatew.然后按“Tab”键，这时SQLSerVer建议将“char”作为数据类型；.将数据类型改为“datetime”,这时SQLSerVer将把列的长度设为“8”；.在“描述”单元格中键入“日期列”。4、2、5保存和关闭表.单击“表设计器”'工具栏上的“保存”按钮，这时SQLSerVer将保存表的定义；.关闭“表设计器”窗口。4、3管理表4、3、1修改列(1)、重新命名列在“树”中选定rtMySCw数据库的“表”文件夹，这时将在“DetailsPane”窗格中显示现有表的列表；.右击wDetailsPane,中的“Student”表,然后选择“设计表”,这时SQLServer将翻开“表设计器”；-选定“列名”单元格中的“Identity"，然后键入“Myldentity"，这时SQLSerVer将更改该列的名称；.单击“表设计器”工具栏上的“保存”按钮，保存所做的更改。(2)、删除列.通过单击列名称左边的灰框来选定"MyDate”歹J;.按“Delete”键，这时SQLSerVer将删除该列；.单击“表设计器”工具栏上的“保存”按钮，保存所做的更改；关闭“表设计器”窗口.4、3、2修改表(1)、重新命名表在“树”中选定ttMySCw数据库的“表”文件夹，这时将在"DetailsPane"窗格中显示现有表的列表；.右击“DetailsPanew中的“Student”表，然后选择“重命名”；.键入“NewStudent”，然后按“确定”键。这时SQLServer将显示一个“重命名”对话框，警告”更改表的名称将会使其他对象中对该表的引用失效”；.单击“查看相关性”，显示可能会受到影响的对象，这时SQLServer将翻开“相关性”对话框；.关闭该对话框；.单击“重命名”对话框中的“否”，不改变原有的表名。(2)、删除表.选定“DetailsPane,中的“Student”表：.按“Delete”键，这时SQLSerVer将显示“除去对象”对话框：提示：可以通过单击“显示相关性”，显示可能会受到影响的对象：.单击“取消”，暂不删除该表。注意：删除表时，将从数据库中删除该表及其所有的数据，恢复的唯一方法是使用数据库备份。请看这局部的演示CreatingTable完成这局部的作业：按“预备知识”的要求创立“Student"、“Course"、“SC”表。5、创立索引5、1创立新的索引5、1、1使用“创立索引向导”创立索引.从“树”中定位到"Mysc”数据库，这时SQLServer将在rtDetailsPane”窗格中显示数据库对象的列表；单击企业管理器工具栏上的“运行向导”(WiZard)按钮，这时将出现“选择向导”(SeIeCtWiZard)对话框；在该对话框的“数据库”(DatabaSe)区中，选择“创立索引向导“(CreateIndexWizard),单击“确定”，这时将显示向导的第一个页面；单击下一步”，这时将显示一个页面，请求创立索引所需的数据库和表；.确保选定的数据库为“MySC”，并选定StUdent作为表名；.单击“下一步”，这时向导将显示该表的列；.单击wSnamew和''Sdept”列的“包含在索引”单元格,以此在索引中包括它们；单击“下一步”，这时向导将显示一个请求索引属性的页面；.接受默认值，单击“下一步”，这时向导将显示一个确认你所做选择和请求索引名称的页面；.选定'Sdept”字段，然后单击“上移”按钮，更改索引的字段顺序(当然，你可以随意更改索引字段的顺序，这里的指示仅作演示之需)；.单击“完成”，这时向导将显示一条确认已经创立索引的消息。5、1、2创立主键索引注意：SQLServer将在你定义表的主键时自动创立一个称为“主键索引”的聚集索引(有时又称“聚簇索引在一张表上至多只能建立一个聚集索引！.在“树”中选定"MySCw数据库的“表”文件夹，这时将在“DetailsPane”窗格中显示现有表的列表；.右击“DetailsPane”中的“Student”表，然后选择“设计表”，这时SQLSerVer将翻开“表设计器”；.通过单击列名左边的灰框来选定网格中的“Sno”歹I。这时SQLSerVer将选定该列；.单击“表设计器”工具栏上的“设置主键”按钮，这时SQLSerVer将把选定的列设置为主键：.单击“表设计器”工具栏上的“保存”按钮，保存所做的设置并关闭窗口。5、1、3创立简单索引.右击“DetailsPane”中的“SC”表,然后选择“设计表”，这时SQLServer将翻开“表设计器”；.单击“表设计器”工具栏上的“管理索引/键”按钮，这时SQLServer将翻开该表的“属性”对话框，其中显示“索引/键”属性页；提示：也可以通过单击“属性”按钮.翻开“属性”对话框，然后单击“索引/键”选项卡，完成这个步骤。单击“新建”.这时SQLSerVer将建议把“PK_SC”作为索引名，把rtSnow作为索引列；提示：即把“IX表名”作为索引名，把表中第一列作为索引列，故是你建表时添加列的次序决定了当前的显示，假设因此而与指示的显示不同，不必介意。.可将索引名改为“IX_SC_Grade”；.通过从组合框中选择列来把索引列更改为“Grade”；.选中“创立UNIQUE”复选框，创立“唯一的索引”；.选中“索引”选项；提示：可以根据需要选中“创立UNlQUE”复选框，创立“唯一的索引”。它确保对于索引中定的列，不会在一个表的两个列中包含重复的数据。.单击“关闭”.这时SQLSerVer将关闭“属性”对话框：.单击“表设计器”工具栏上的“保存”按钮，保存所做的设置并关闭窗口。5、1、4创立组合索引右击“DetailsPane”中的"Student”表,然后选择“设计表",这时SQLServer将翻开“表设计器”单击“表设计器”工具栏上的“管理索引/键”按钮，这时SQLServer将翻开该表的“属性”对话框.其中显示“索引/键”属性页；单击“新建”，这时SQLSerVer将建议把rtIX_Studentw作为索引名,把“Sage”作为索引列；通过单击“列名”单元格，然后从组合框中选择它，将“Ssex”添加到索引中(此时的“列名”中已有了两个索引列了)；.单击“关闭”，这时SQLSerVer将关闭“属性”对话框；.单击“表设计器”工具栏上的“保存”按钮，保存所做的设置并关闭窗口。5、2维护索引5、2、1修改索引(1)重新命名索引.右击“DetailsPane”中的“Student”表.然后选择“设计表”,这时SQLServer将翻开“表设计器“；.单击“表设计器”工具栏上的“管理索引/键”按钮，这时SQLServer将翻开该表的“属性”对话框，其中显示“索引/键”属性页；在“选定的索引”组合框中选定"student_index_l"，这时SQLSerVer将显示该索引的详细信息；可将索引名改为"Ix_Student_Sage&Ssex"；.单击“关闭”，这时SQLSerVer将关闭“属性”对话框：.单击“表设计器”工具栏上的“保存”按钮，保存所做的设置。(2)更改索引中的列.确保在“Student”表的设计器里.单击“表设计器”工具栏上的“管理索引/键”按钮，这时SQLSerVer将翻开该表的“属性”对话框，其中显示“索弓1/键”属性页；.在“选定的索引”组合框中选定“IX_Student"，这时SQLSerVer将显示该索引的详细信息；.在“列名”字段中选定rtSdeptw单元格，然后将索引列更改为"Ssexw；.单击“关闭”，这时SQLSerVer将关闭“属性”对话框；.单击“表设计器”工具栏上的“保存”按钮，保存所做的设置并关闭窗口。5、2、2删除索引.确保在“Student”表的设计器里.单击“表设计器”工具栏上的“管理索引/键”按钮，这时SQLServer将翻开该表的“属性”对话框，其中显示“索引/键”属性页；.在“选定的索引”组合框中选定“DLStudent"，这时SQLSerVer将显示该索引的详细信息：.单击“Delete”按钮，这时SQLSerVer将删除该索引;.单击“关闭”，这时SQLSerVer将关闭“属性”对话框；.单击“表设计器”工具栏上的“保存”按钮，保存所做的设置并关闭窗口。请看这局部的演示CreatingIndex完成这局部的作业：按“预备知识”的要求创立索引。注意：切勿遗漏各表的主键！6、创立关系6、1创立一个关系提示：使用SQLServer可以直接建立一对一、一对多关系，且这两种关系的创立方式是完全相同的，SQLSerVer将根据在外键表中指定的列来决定关系的类型。而多对多关系是通过“连接表”来创立的，连接表由关系中的一个表的主键组成。在表级上，关系是通过包括一个多方表（称为“外键表”）的一方表（称为“主键表”）中的唯一标识符（通常情况下为“主键”）来模式化的.右击“DetailsPane”中的“SC”表，然后选择“设计表”，这时SQLSerVer将翻开“表设计器”;.单击“表设计器”工具栏上的“管理关系”按钮，这时SQLSerVer将翻开该表的“属性”对话框，其中显示“关系”属性页；.单击“新建”，这时SQLSerVer将建议把“DetailsPane”中的表格列表的第一个表用于新的关系；.选择“Course”作为主键表，这时SQLSerVer建议将"FK_SC_Course”作为关系名；.选择“Cno”作为主键字段；.选择“Cno”作为键键字段；.单击“关闭”，这时SQLSerVer将关闭“属性”对话框；.单击“表设计器”工具栏上的“保存”按钮，这时SQLServer将显示一个对话框，要求确认是否将对这两个表所做的更改保存到你的数据库中；.单击“是”，这时SQLSerVer将创立关系；.关闭“表设计器”窗口。6、2维护关系6、2、1重命名关系.右击rtDetailsPanew中的“SC”表,然后选择“设计表”，这时SQLSerVer将翻开“表设计器”:.单击“表设计器”工具栏上的“管理关系”按钮，这时SQLSerVer将翻开该表的“属性”对话框,其中显示“关系”属性页；.在“选定的关系”组合框中选定“FK_SC_Course”,这时SQLSerVer将显示该关系的详细信息；.选定“关系名”字段中的文本，然后键入“DeleteMe”；.单击“关闭”，这时SQLSerVer将关闭“属性”对话框；.单击“表设计器”工具栏上的“保存”按钮，这时SQLServer将显示一个对话框.要求确认是否将对这两个表所做的更改保存到你的数据库中；.单击“是”，这时SQLSerVer将创立关系；.关闭“表设计器”窗口。6、2、2删除关系.右击ttDetailsPanew中的“SC”表，然后选择“设计表”,这时SQLSerVer将翻开“表设计器”;.单击“表设计器”工具栏上的“管理关系”按钮，这时SQLSerVer将翻开该表的“属性”对话框，其中显示“关系”属性页；.在“选定的关系”组合框中选定“DeleteUe"，这时SQLSerVer将显示该关系的详细信息；'.单击“删除”按钮，这时SQLSerVer将显示一条要求确认删除的消息；.单击“是”；.单击“关闭”，这时SQLServer将关闭“属性”对话框；.单击“表设计器”工具栏上的“保存”按钮，这时SQLServer将显示一个对话框，要求确认是否将对这两个表所作的更改保存到你的数据库中；.单击“是”，这时SQLSerVer将删除关系；.关闭“表设计器”窗口.请看这局部的演示CreatingRelationships÷完成这局部的作业：按“预备知识”的要求创立关系。7、创立检查约束7、1创立一个检查约束提示：数据库设计中的一个很重要的方面是确保“数据完整性”.上一局部所讲的“关系”可以确保“相关完整性”；而“检查约束”用于强制数据库完接性的两种其它形式：“域完整性”和“实体完整性”；“域”是列中可以包含的值的范围；“实体完整性”强制实体本身的完整性，还可以涉及一个表中多个列的条件赋值。检查约束以“布尔表达式”的形式来指定。.右击wDetailsPane,中的“Student”表,然后选择“设计表”,这时SQLServer将翻开“表设计器”；.单击“表设计器”工具栏上的“管理约束”按钮，这时SQLSerVer将翻开该表的“属性”对话框，其中显示“约束”属性页；.单击“新建”，这时SQLSerVer将建议把CK_Student”作为约束名，接受这个名称；输入“LEN(Sno)>=4”作为约束表达式；提示：LEN是一个TranSaCt-SQL函数，它将返回字符串中的字符个数.单击“关闭”，这时SQLSerVer将关闭“属性”对话框；.单击“表设计器”工具栏上的“保存”按钮，这时SQLServer将检查表中的所有行是否满足检查约束，然后保存约束。7、2管理检查约束7、2、1修改检查约束.确保翻开了“Student”表的“表设计器”；.单击“表设计器”工具栏上的“管理约束”按钮，这时SQLServer将翻开该表的“属性”对话框，其中显示“约束”属性页；.在“选定的约束”组合框中选定“CK.Student"，这时SQLServer将显示该关系的详细信息；.将约束文本改为“LEN(Sno)>4"，作为新的约束表达式；.单击“关闭”，这时SQLSerVer将关闭“属性”对话框；.单击“表设计器”工具栏上的“保存”按钮，这时SQLServer将检查表中的所有行是否满足检查约束，然后保存约束。7、2、2维护检查约束(1)重命名检查约束确保翻开了rtStudentw表的“表设计器”；.单击“表设计器”工具栏上的“管理约束”按钮，这时SQLServer将翻开该表的“属性”对话框，其中显示“约束”属性页；.在“选定的约束”组合框中选定“CtStudent”，然后将它改为“CK_StUdent_Sno”.单击“关闭”，这时SQLSerVer将关闭“属性”对话框：.单击“表设计器”工具栏上的“保存”按钮，这时SQLServer将检查表中的所有行是否满足检查约束，然后保存约束。(2)删除检查约束.确保翻开了“Student”表的“表设计器”；.单击“表设计器”工具栏上的“管理约束”按钮，这时SQLSerVer将翻开该表的“属性”对话框,其中显示“约束”属性页；.在“选定的约束”组合框中选定aCK_Student_Snow,然后单击“删除”按钮；.单击“关闭”，这时SQLSerVer将关闭“属性”对话框；.单击“表设计器”工具栏上的“保存”按钮，这时SQLSerVer将删除该约束；关闭“表设计器”。请看这局部的演示Creatin“Constraints÷完成这局部的作业：按“预备知识”的要求创立检查约束。8、创立数据库图表提示：数据库图表为可视化数据库中的表的结构和关系（称为“数据库方案”）提供了一种很好的方法。可以在“关系图”窗口中创立整个数据库方案，但是从现有的表格创立图表是较为常用的方法。8、1从现有的方案创立数据库图表8、1、1创立一个数据库图表.定位到“MySC”数据库，这时SQLSerVer将在"DetailsPane”窗格中显示数据库对象的列表；.单击企业管理器工具栏上的“新建”按钮，这时将出现“创立数据库关系图向导”的第一个页面；.单击“下一步”，这时将显示一个页面，要求你选择要在数据库图表中包括的表；.单击“自动添加相关的表”复选框，并将相关表的级别设为“1”；.在“可用的表”列表中选定“SC”，然后单击“添加”，这时SQLSerVer将把“SC”表及所有相关表添加到要在图表中包含的表的列表中；.单击“下一步”。这时向导将显示一个页面，要求确认要添加到数据库图表中的表的列表；.单击“完成”，这时向导将创立图表。提示：SQLSerVer用线连接两个表指出它们间存在的关系，可通过单击和拖动来重新组织这些关系线。.单击“保存”按钮.这时SQLSerVer将显示一个要求提供图表名称的对话框；.键入“SJDiagraml”作为图表名,然后单击“确定”，这时SQLSerVer将保存图表。8、1、2更改数据库图表中显示的详细信息.通过单击图表中的表名选中“SC”表；提示：可以通过按住“Ctrl”键并单击鼠标左键来选定你所需要的多个表。.单击“编辑关系图”窗口工具栏上的“显示”按钮，从下拉列表中选择“标准”.这时SQLServer将把“数据类型”、“长度”及“允许空”的设置添加到SC”表显示的内容中；.单击工具栏上的“排列表”按钮，这时SQLServer将重新组织数据库图表，以适应“SC”表所需的额外空间；.单击“保存”按钮，这时SQLSerVer将保存这个新的图表布局。8、1、3将现有的表添加到数据库图表中.单击工具栏上的“在关系图上添加表”按钮，这时SQLSerer将显示“添加表”对话框；.在列表中选定“dtproperties”表，然后单击“添加”.这时SQLSerVer将把该表添加到图表中：提示：由于“dtproperties”表是一个与"UySC”数据库中数据表无关的系统表，故SQLSerVer将不会在这个图表中添加任何关系线；单击“关闭”，关闭“添加表”对话框，然后单击“编辑关系图”工具栏上的“保存”按钮.这时SQLServer将用新表保存该图表。8、1、4从数据库图表中删除表.右键单击数据库图表中的“dtproperties”表，然后从快捷菜单中选择“从关系图中删除表”.这时SQLServer将从图表中删除该表；.单击“保存”按钮，这时SQLSerVer将保存图表。8、2使用数据库图表维护数据库8、2、1更改数据库方案提示：“编辑关系图”窗口还允许在它的图形化环境下维护数据库方案：你可以添加新表、创立关系、修改现有表等，使你方便地进行少量的调整。在“编辑关系图”窗口中为表添加列.向下拖动“SC”表的右下角，直到显示出足够的空行；.单击“列名”字段中的第一个空白单元格。添加一个名为“Description”的新列，将该列的数据类型设置为rtVarcharw,将“长度”设置为50；提示：此时“SC”表的名称后多了一个星号(*),说明该表被更改，但尚未保存所做的更改。.单击“排列表”按钮，这时SQLSerVer将重新调整表的显示大小：.单击“保存”按钮，这时SQLSerVer将显示一个要求确认对“SC”表所做更改的对话框；.单击“是“，这时SQLSerVer将用新列更新“SC”表，并删除“SC”表名后的星号。8、2、2创立数据库对象在“编辑关系图”窗口中创立表.右键单击“编辑关系图”窗口的空白区域，然后从快捷菜单中选择“新建表”，这时SQLServer将显示一个请求新表名称的对话框；提示：也可通过单击“编辑关系图”窗口工具栏上的“新建表”按钮来创立新表。.键入"SamPIe”作为新表名称，然后单击“确定”.这时SQLSerVer将把该表添加到图表中；.为新表添加两个列：列名数据类型长度允许空Snoint4否Detailsvarchar50是.单击列名左边的灰框选定“Sno”歹人然后单击工具栏上的“设置主键”按钮，这时SQLSerVer将把“Sno”设置为该表的主键；.右键单击该表，然后从快捷菜单中选择“表视图”，然后选择“列名”这时SQLServer将更改该表的显示方式；.单击“保存”按钮，这时SQLSerVer将显示一个要求确认对数据库图表所做更改的对话框；.单击“是"，这时SOLSerVer将把新行添加到数据库中。8、2、3在“编辑关系图”窗口中创立关系.在数据库图表中选定tiSCft表的rtSnow列,然后将它拖到“Sample”表的“Sno”列中，这时SQLSerVer将翻开“创立关系”对话框；.单击“确定”，这时SQLSerVer将关闭该对话框；.单击“保存”按钮，这时SQLSerVer将显示一个要求确认对数据库方案所做更改的对话框；.单击“是"，这时SQLSerVer将保存该图表，并更新数据库方案。÷请看这局部的演示CreatingDiagram÷完成这局部的作业：按“预备知识”的要求创立图表。9管理SQLServer9、1备份和恢复数据库提示：为防止数据库受到诸如计算机硬件失败、软件本身混乱、死机和用户犯错等的破坏，SQLServer提供“备份和恢复数据库”的保护方法，即：定期为数据库制作一个副本，将它们存放在一个平安的位置；一旦出现问题，可以使用这个备份来恢复数据库，恢复到出问题之前的状态。9、1、1使用“创立数据库备份向导”备份数据库提示：亦可通过选择数据库快捷菜单中的“备份数据库”来备份数据库.其选项与“备份向导”相同。定位到“MySC”数据库，单击企业管理器工具栏上的“运行向导”按钮，这时将出现“选择向导”对话框；在该对话框的“管理”区中，选择“创立数据库备份向导”，单击“确定”，这时将显示向导的第一个页面：单击“下一步”。这时将显示一个页面，要求你选择要备份的数据库；确保在组合框中选定“MySC”，然后单击“下一步”，这时将显示一个页面，要求你命名并描述备份;在描述框中键入"InitialBackupw；单击“下一步”，这时将显示一个页面，询问你要执行哪一种备份：完全备份、差异备份或事务日志备份；提示：“完全备份”：制作一个完整的数据库备份；“差异备份”：只记录最后一次完全备份之后更改的信息；”事务日志备份”：允许将数据库恢复到某一特定的时间点，假设效劳器失败，SQLServer将使用事务日志来自动恢复数据库。接受默认设置（完全备份），单击“下一步”，这时将显示一个页面，要求你选择备份目标；单击“浏览”（BrOWSe）按钮，这时将显示“备份设备位置”对话框.定位到你想要的文件夹（如，D:MyBackup）;注意:实际应用中你应当将备份存放在一个与数据库文件不同的位置，最好在不同的机器上！单击“确定”，返回向导。在“属性”区，你可以选择“追加到”或“重写”备份媒体.选择“追加到备份媒体”；单击“下一步”，这时将显示一个页面。要求你确认并安排细节；因为在本次备份中，并未要求SQLServer验证备份，因此取消选中“检查媒体集名称和备份集到期时间”复选框；提示:SQLSerVer以“媒体集”的形式组织备份媒体。媒体集可以是单个磁盘文件，亦可是20个甚至更多的备份磁带集。单击“下一步”，这时将显示一个确认你所做选择的页面；单击“完成”，这时向导将执行备份，然后将显示一条消息，指出备份已经成功地完成。9、1、2恢复（复原）数据库在“树”中右键单击“MySC”指向“所有任务”，然后单击“复原数据库”，这时将显示“复原数据库”对话框；单击“确定”，执行恢复完毕后，将显示-一条消息，指出恢复已经成功完成。9、2使用“数据库维护方案向导”提示：SQLSerVer还提供一种在预定时间定期自动执行备份的机制-“数据库维护方案”。定位到“MySC”数据库，单击企业管理器工具栏上的“运行向导”按钮，这时将出现“选择向导”对话框：在该对话框的“管理”区中，选择“创立数据库维护方案向导”，单击“确定”，这时将显示向导的第一个页面；单击“下一步”，这时将显示一个页面，要求你选择要创立维护方案的数据库；提示：默认选中你启动向导时所定位的数据库，当然。你可以在该对话框中更改这个选择。单击“下一步”，这时将显示一个页面，要求你选择要被更新的优化信息；.单击“下一步”，这时将显示一个页面，询问你是否执行完整性检查；单击“下一步”，这时将显示一个页面，要求你指定数据库备份方案；.单击“更改”，这时将显示“编辑反复出现的作业调度”对话框；.在“发生频率”组中选中“每周”，这时向导将更改该对话框，以反映用于每周备份的选项；.选中在每周星期日进行备份的选项按钮；.单击“确定”，返回向导。.单击“下一步”，这时将显示一个页面，要求指定备份目录；选中“使用次目录”选项按钮，然后单击“浏览”按钮，这时将显示“查找备份目录”对话框；定位到“D：MyBackupw,然后单击“确定”，这时将关闭该对话框；.单击“下一步”。这时将显示一个页面，询问你是否在备份方案中包括事务日志；.单击“下一步”，这时将显示一个页面，询间在执行完方案后是否生成个报告；.单击“下一步”，这时将显示一个页面，询问你是否在本地效劳器存储维护历史记录；.单击“下
