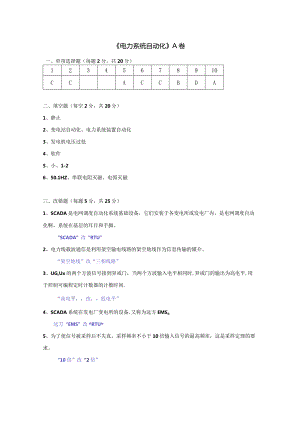

电力系统自动化 A卷复习资料.docx

电力系统自动化A卷一、单项选择题（每题2分，共20分）12345678910CCACCBDA二、填空题（每空2分，共20分）1、静止2、变电站自动化、电力系统装置自动化3、发电机电压过低4、软件5、小、1-26、50.1HZ、串联电阻灭磁、电弧灭磁三、改错题（每题5分，共25分）1、SCADA是电网调度自动化系统基础设备，它们安装于各变电所或发电厂内，是电网调度自动化啊、系统在基层的耳目和手脚。“SCADA”改“RTU”2、电力线载波通信是利用架空输电线路的架空地线作为信息传输的媒介。“架空地线”改“三相线路”3、UG,Ux的两个方波信号接到异或门，当两个方波输入电平相同时,异或门的输出为高电平,用于控制可编程定时计数器的计数时间.“高电平，改，低电平”4、SCADA系统在发电厂变电所的设备,又称为远方EMSo远方“EMS”改rtRTUw5、为了使信号被采样后不失真，采样频率不小于10倍输入信号的最高频率，这是采样定理的要求。“10倍”改“2倍”四、简答题（每题6分，共18分）1、说明电力系统自动装置的“自动调节”和“自动控制”有什么不同。答：自动调节：主要有同步发电机自动励磁控制和电力系统自动调频自动控制：同步发电机自动并列装置、自动解列装置、电力系统继电保护装置、自动低频减载装置、自动重合闸、水轮发电机地频自启动、事故切机、备用电源自动投入装置2、简述同步发电机组并列时应遵循的原则。答：原则：（1）冲击电流不超多允许值,且尽可能小，不超过12倍的额定电流（2）并列后应尽能迅速进去同步运行，暂态过程要短，以减少对电力系统的扰动3、简述同步发电机的励磁系统两个组成部分及各部分的作用。答:组成部分：励磁功率单元，自动励磁调节器作用：励磁功率单元是产生发电机励磁电流自动励磁调节器是根据发电机电压和电流的变化以及其他输入信号,按事先确定的调节准则控制励磁功率单元输出电流的自动装置五、计算题（共17分）1、
