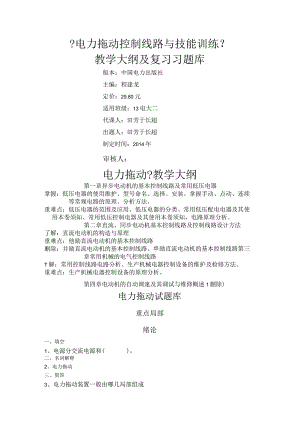

?电力拖动控制线路与技能训练？教学大纲及复习习题库版本：中国电力出版社主编：程建龙定价：29.80元适用班级：13电大二代课人：田芳于长超出题人：田芳于长超制定时间：2014年审核人：电力拖动?教学大纲第一章异步电动机的基本控制线路及常用低压电器掌握：低压电器的使用维护、型号命名、选择、安装。掌握手动、点动、连续等常规电路的原理、分析方法。重难点：低压电器的范围及应用、低压电器的分类、常用低压配电电器及其使用本卷须知、常用低压控制电器及其使用本卷须知，电路原理分析。第二章直流、同步电动机基本控制线路及控制线路设计方法了解：直流电动机的构造与原理重难点：他励直流电动机的基本控制线路删除：并励直流电动机的基本控制线路、串励直流电动机的基本控制线路第三章常用机械的电气控制线路T解：常用控制线路电路分析、生产机械电器控制设备的维护及检修方法。重难点：生产机械电器控制设备的原理分析。第四章电动机的自动调速及其调试与维修概述1删除)电力拖动试题库重点局部绪论一、填空1、电源分交流电源和()。二、名词解释2、电力拖动三、简答3、电力拖动装置一般由哪几局部组成4、电力拖动装置中电动机的作用是什么5、按电动机的组合数量来分，电力拖动的开展经历了哪几个阶段第一章异步电动机的基本控制线路及常用低压电器第一节三相异步电动机的手动正转控制线路一、填空6、低压断路器类型品种很多，常用的有（）、框架式、（）、漏电保护式。7、低压熔断器广泛用于低压配电系统和控制系统中，主要用作（）保护。8、低压熔断器在使用时（）联在被保护的电路中。9、负荷开关分为（）负荷开关和封闭式负荷开关两种。10、负荷开关一般在照明电路和功率小于（）KW的电动控制线路中。11、低压断路器又称（Jo13、低压控制电器依靠人力操作的控制电器称为（）o14、低压控制电器根据信号能自动完成动作的称为（）。15、断路器的文字符号是（）。17、熔断器文字符号是1）。18、负荷开关分为（）负荷开关和封闭式负荷开关两种。19、开启式负荷开关文字符号是（）。20、封闭式负荷开关文字符号是1）。21、组合开关文字符号是（）o二、判断题22、开启式负荷开关又称闸刀开关023、开启式负荷开关不宜用于操作频繁的电路1）24、安装闸刀开关时，必须垂直正装，合闸状态时手柄应朝上。025、闸刀开关更换熔体时，必须在闸刀断开的情况下，按原规格更换026、封闭式负荷开关外壳必须可靠接地（）27、熔断器在使用时需串联于电路中1）三、单项选择题28、铁壳开关操作手柄带电，分析可能原因为（）A、外壳未接地B、闸刀和夹座压力缺乏C、夹座外表烧毛29、低压熔断器广泛用于低压配电系统和控制系统中，主要用作（）保护。A短路B过载C欠压D失压30、RC系列熔断器属于0熔断器A、插入式B、螺旋式C、有填料封闭管式D、自复式31、RL系列熔断器属于（）熔断器A、插入式B、螺旋式C、有填料封闭管式D、自复式32、是熔断器的主要组成局部。A、熔体B、安装熔体的熔管C、熔座33、主要用来固定熔管和外接引线的是0A、熔体B、安装熔体的熔管C、熔座四、简答题34、画出组合开关图形符号。35、画出熔断器图形符号。36、熔断器主要有那三局部组成第二节点动正转控制线路一、填空题37、交流接触器主要有（）、（）、灭弧装置及辅助部件等组成。38、接触器的触点系统按接触情况可分为点接触式、（）和面接触式三种。39按钮按常态时触点的状态，可分为（）、（）和复合按钮40、接触器文字符号是（）。41、按钮的文字符号是（）。42、交流接触器线圈图形符号是（）触点和指形触点。）。）o43、接触器的触头系统按触点的构造形式有（44、当接触器未工作时处于断开状态的触点称为（45、当接触器未工作时处于接通状态的触点称为（46、接触器对电路具有（）保护，失压（零压）保护作用。二、名词解释47欠压保护:48失压保护：49、点动控制：三、判断题50、接触器的主触头用以通断电流较大的主电路U51、接触器的辅助触头用以通断小电流的控制电路O52、按钮内的动合触点一般用来发出启动指令U53、按钮内的动断触点一般用来发出启动指令U54按钮的触点允许通过的电流较小，通常不超过5AO55电气原理图中，各电器的触点状态都按电路通电时的状态画出U56、安装按钮的金属面板或金属按钮盒应可靠接地O57使用中的热继电器应每年通电校验一次U58、接触器自锁控制线路具有欠压与失压保护作用O59、欠压是指线路电压高于电动机应加的额定电压O四、选择题60、交流接触器一般采用O触头A、双断点桥式B、单断点指形C、双断点指形D、单断点桥式61、交流接触器电磁铁短路环的作用是（）A、减震B、限流C、限压D、没作用62、未按下时，触点断开；按下时触点闭合；松开后触点自动复位的按钮称OA动合按钮B动断按钮C复合按钮63、未按下时，触点闭合；按下时触点断开；松开后触点自动复位的按钮称()A动合按钮B动断按钮C复合按钮64、不同的颜色赋予按钮不同的含义，红色表示UA停顿按钮B异常C安全D强制性的65、不同的颜色赋予按钮不同的含义，绿色表示OA紧急B异常C启动按钮D强制性的五、简答题66、交流接触器的触头系统按用途不同分哪两种67、简述交流接触器的构造六、画图题：68、画出启动按钮图形符号。69、画出停顿按钮图形符号。70、画出复合按钮图形符号。第三节接触器自锁控制线路一、填空题71、热继电器可按极数划分为()、)和三极三种。72、电力拖动系统中最常用的过载保护是通过()来实现的。73、在电力拖动系统中，热继电器的文字符号是()。74热继电器在电路中起()保护。二、名词解释75、自锁：三、简答题76、什么是热继电器第四节三相异步电动机的正反转控制线路简答题77、若何使电动机改变转向第五节位置控制及自动循环控制线路一、填空题78、行程开关又叫()。79、常见的行程开关有()和1J080、行程开关动作后，复位方式有()和非自动复位两种。二、简答题81、行程开关的基本构造都是由哪几局部组成第六节顺序控制与多地控制线路简答题82、什么是电动机的多地控制第七节三相异步电动机降压启动控制线路一、填空题83、绕组或负载做三角形联结时我们用符号O表示；做星形联结时用符号（）表示。二、简答题84、三相异步电动机降压启动方法有哪些第八节绕线式异步电动机的启动与调速控制线路一、填空题85、电流继电器分为（）继电器和1）继电器两种。二、名词解释86、电流继电器：第九节三相异步电动机的制动控制线路五、简答87、什么是电力制动第二章直流、同步电动机基本控制线路及控制线路设计方法一填空88、直流电动机按其励磁绕组与电枢绕组连接方式的不同，分为（）、（）、（）和复励四种。89、由于电流有直流和交流之分，电动机可分为（）电动机和（）电动机两大类。90、直流电动机的制动与三相异步电动机的制动相似，其制动方法也有（）制动和（）制动两类。91、调节转速，简称为（）。92、制动可采用机械的方法进展，称为（）。二、判断93、选择接触器时，应首先选择接触器的类型U94、弱磁保护是在电动机励磁回路中串入假设此继电器来实现的U第三章常用生产机械的电气控制线路一、判断95、阅读电气原理图是电气控制系统分析的中心内容。O96、电气原理图所有电器的状态是未通电的状态。U97、控制及辅助电路应绘制在图的右方1）。98、主电路应绘制在图的左方1）。99、控制电路主要用来完成控制、检测、指令、保护等功能100、在检修前通过问、看、听、摸来了解事故的前后。O非重点局部（50题）第一章异步电动机的基本控制线路及常用低压电器一、填空题1、接触器的电磁系统由（）、（）和衔铁（动铁心）三局部组成。2、制动方法根据采取的措施不同分为（）制动和（）制动。3、连锁符号是（）二、判断题4、操作封闭式负荷开关时，要站在开关的手柄侧，不可站在开关的正面O5、HZ3系列组合开关外壳不用可靠接地O6、组合开关可用来分断短路电流O7、低压断路器又叫自动空气开关或自动空气断路器8、低压断路器在合、分闸操作时应动作迅速，使电弧尽快熄灭（）9、闸刀开关胶盖和瓷底破损后可继续使用。10、熔断器不宜用作过载保护主要用作短路保护U11、熔断器的额定电压应与相应的电网电压相匹配）12、熔断器的额定电流应大于或等于熔体的额定电流U13、更换熔体或熔管时，不必切断电源O14、RL系列螺旋式熔断器熔丝熔断时熔断指示器自动脱落O15、熔断器在电路中主要用作过载保护16、在选用熔断器时应根据系统中可能出现的最大故障电流确定相应分断能力的熔断器（）17、电源电路画成水平线。电源开关要画在水平电源线上（）18、主电路要画在电路图的左侧并垂直于电源电路U19、辅助电路要跨接在两电源线之间，一般按照控制电路、指示电路和照明电20、路的顺序依次垂直画在主电路图的右侧U21、热继电器在电路中也可用作短路保护O22、降压启动的目的是减小启动电流1）三、简答23、常用的主令电器有哪些24、热继电器的主要构造有哪几局部组成25、画出点动正转控制电路图。26、画出接触器自锁控制电路图。27、画出热继电器的热元件和动断触点图形符号。28、画出行程开关动合触点图形符号。29、画出行程开关动断触点图形符号。30、画出行程开关复合触点图形符号。31、电力制动常用的方法有哪些第二章直流、同步电动机基本控制线路及控制线路设计方法一、名词解释32、机械调速:33、电气调速：二多项选择题34、直流电动机的保护方法（）A短路保护B过载保护C弱磁保护D零压和欠压保护E过流保护二、简答35、直流电动机的降压启动中常用的方法有哪两种？36、直流电动机的调速方法有哪三种第三章常用生产机械的电气控制线路一、填空37、设备说明书通常有（）和1）两大局部组成。38、低压试电笔测试电压范围是60V至OVo39、电压表测量电压时应0联被测量电路中。40电流表测量电流时应0联被测量电路中。41、万用表测量完毕应将开关置于（）或“OFF档。42、用敏管测量直流敏管亮的一端为直流电的U极。43、用（）实现过载保护。二、判断题45用试电笔可检测直流交流46、用试电笔可检测直流的正负极Uo47、用试电笔可判断相线和地线Oo48、使用试灯时要注意灯泡的电压与被测电压是否相符49、“x表示备而未用（）o50、短接法是用一根绝缘良好的导线，把所有疑心的断路部位短接。0答案局部重点局部绪论一、填空1、电源分交流电源和（直流电源）。二、名词解释2、电力拖动：以电动机为动力拖动生产机械的拖动方式叫电力拖动三、简答3、电力拖动装置一般由哪几局部组成答：电力拖动装置一般有电动机、传动机构、控制设备和电源等基本环节组成。4、电力拖动装置中电动机的作用是什么答：电动机的作用是将电能转变为机械能。5、按电动机的组合数量来分，电力拖动的开展经历了哪几个阶段答：单电动机多机械成组拖动、单电动机单机械拖动和多电动机组合拖动三个阶段。第一章异步电动机的基本控制线路及常用低压电器第一节三相异步电动机的手动正转控制线路一、填空6、低压断路器类型品种很多，常用的有（塑壳式）、框架式、（限流式）、漏电保护式。7、低压熔断器广泛用于低压配电系统和控制系统中，主要用作（短路）保护。8、低压熔断器在使用时（串）联在被保护的电路中。9、负荷开关分为开启式）负荷开关和封闭式负荷开关两种。10、负荷开关一般在照明电路和功率小于（5.5）KW的电动控制线路中。11、低压断路器又称（自动空气开关或自动空气断路器）。12、低压熔断器广泛用于低压配电系统和控制系统中J主要起（短路）保护作用。13、低压控制电器依靠人力操作的控制电器称为（非自动切换电器）。14、低压控制电器根据信号能自动完成动作的称为（自动切换电器）。15断路器的文字符号是（Q）。17、熔断器文字符号是（FU）o18、负荷开关分为（开启式）负荷开关和封闭式负荷开关两种。19、开启式负荷开关文字符号是（三）20、封闭式负荷开关文字符号是（三）21、组合开关文字符号是（三）二、判断题22、开启式负荷开关又称闸刀开关（J）23开启式负荷开关不宜用于操作频繁的电路（J）24、安装闸刀开关时，必须垂直正装，合闸状态时手柄应朝上。（）25、闸刀开关更换熔体时，必须在闸刀断开的情况下，按原规格更换（J）26、封闭式负荷开关外壳必须可靠接地（）27、熔断器在使用时需串联于电路中（）三、单项选择题28、铁壳开关操作手柄带电，分析可能原因为（八）A、外壳未接地B、闸刀和夹座压力缺乏C、夹座外表烧毛29、低压熔断器广泛用于低压配电系统和控制系统中，主要用作（八）保护。A短路B过载C欠压D失压30、Re系列熔断器属于（八）熔断器A、插入式B、螺旋式C、有填料封闭管式D、自复式31、RL系列熔断器属于（B）熔断器A、插入式B、螺旋式C、有填料封闭管式D、自复式32、（八）是熔断器的主要组成局部。A、熔体B、安装熔体的熔管C、熔座33、主要用来固定熔管和外接引线的是（C）A、熔体B、安装熔体的熔管C、熔座四、简答题34、画出组合开关图形符号。35、画出熔断器图形符号。36、熔断器主要有那三局部组成答：主要有熔体、安装熔体的熔管和熔座三局部组成。第二节点动正转控制线路一、填空题37、交流接触器主要有（触点系统）、（电磁系统）、灭弧装置及辅助部件等组成。38、接触器的触点系统按接触情况可分为点接触式、（线接触式）和面接触式三种。39、按钮按常态时触点的状态，可分为（动合按钮）、（动断按钮）和复合按钮40接触器文字符号是（KM）。41、按钮的文字符号是（SB）。42、交流接触器线圈图形符号是（KM）43、接触器的触头系统按触点的构造形式有（桥式触点和指形触点。44、当接触器未工作时处于断开状态的触点称为（动合触点）。45、当接触器未工作时处于接通状态的触点称为（动断触点。46、接触器对电路具有1欠压）保护，失压（零压）保护作用。二、名词解释47、欠压保护：指当线路电压下降到某一数值时，电动机能自动脱离电源停转，以防止电动机在欠压下运行。48、失压保护：指由于外接某种原因引起突然断电时，能自动切断正在运行中的电动机；当恢复供电时能保证电动机不会自行启动。49、点动控制：按下按钮电动机就得电运转；松开按钮电动机就失电停转三、判断题50、接触器的主触头用以通断电流较大的主电路（）51、接触器的辅助触头用以通断小电流的控制电路（）52、按钮内的动合触点一般用来发出启动指令（）53、按钮内的动断触点一般用来发出启动指令（X）54、按钮的触点允许通过的电流较小，通常不超过5A（）55电气原理图中，各电器的触点状态都按电路通电时的状态画出（X）56、安装按钮的金属面板或金属按钮盒应可靠接地（J）57使用中的热继电器应每年通电校验一次58、接触器自锁控制线路具有欠压与失压保护作用IJ）59、欠压是指线路电压高于电动机应加的额定电压（X）四、选择题60、交流接触器一般采用（八）触头A、双断点桥式B、单断点指形C、双断点指形D、单断点桥式61、交流接触器电磁铁短路环的作用是（A）A、减震B、限流C、限压D、没作用62、未按下时，触点断开；按下时触点闭合；松开后触点自动复位的按钮称（八）A动合按钮B动断按钮C复合按钮63、未按下时，触点闭合；按下时触点断开；松开后触点自动复位的按钮称（B）A动合按钮B动断按钮C复合按钮64、不同的颜色赋予按钮不同的含义，红色表示（八）A停顿按钮B异常C安全D强制性的65、不同的颜色赋予按钮不同的含义，绿色表示（C）A紧急B异常C启动按钮D强制性的五、简答题66、交流接触器的触头系统按用途不同分哪两种答：分主触点和辅助触点。67简述交流接触器的构造答：交流接触器主要由触头系统、电磁系统、灭弧装置及辅助部件等组成。68、画出启动按钮图形符号。69、画出停顿按钮图形符号。70、画出复合按钮图形符号。第三节接触器自锁控制线路一、填空题71、热继电器可按极数划分为（单极）、（两极）和三极三种。72、电力拖动系统中最常用的过载保护是通过（热继电器）来实现的。73、在电力拖动系统中，热继电器的文字符号是（FRJo74、热继电器在电路中起（过载）保护。二、名词解释75、自锁：（松开启动按钮后），接触器通过自身动合辅助触点而使其线圈继续保持得电的作用叫自锁三、简答题76、什么是热继电器答：热继电器是利用电流流过热元件时所产生的热效应，使双金属片弯曲而推动机构动作的一种电器。第四节三相异步电动机的正反转控制线路简答题77、若何使电动机改变转向答：把接入电动机的三相电源进线中的任意两相对调接线。第五节位置控制及自动循环控制线路一、填空题78、行程开关又叫（限位开关。79、常见的行程开关有直动式和（旋转式80、行程开关动作后，复位方式有（自动复位）和非自动复位两种。二、简答题81、行程开关的基本构造都是由哪几局部组成答：由触头系统、操作机构和外壳组成。第六节顺序控制与多地控制线路简答题82、什么是电动机的多地控制答：能在两地或多地控制同一台电动机的控制方式。第七节三相异步电动机降压启动控制线路一、填空题83、绕组或负载做三角形联结时我们用符号（）表示;做星形联结时用符号（Y）表示。二、简答题84、三相异步电动机降压启动方法有哪些答：（1）定子电路串接电阻降压启动（2）自耦变压器降压启动（3）Y-降压启动4）延边三角形降压启动第八节绕线式异步电动机的启动与调速控制线路一、填空题85、电流继电器分为（过电流）继电器和（欠电流）继电器两种。二、名词解释86、电流继电器：根据线圈中电流大小而接通或断开电路的继电器第九节三相异步电动机的制动控制线路五、简答87、什么是电力制动使电动机在切断电源停转的过程中，产生一个和电动机实际旋转方向相反的电磁力矩，迫使电动机迅速制动停转的方法叫电力制动。第二章直流、同步电动机基本控制线路及控制线路设计方法一填空88、直流电动机按其励磁绕组与电枢绕组连接方式的不同，分为（他励）、（并励）、（申励）和复励四种。89、由于电流有直流和交流之分，电动机可分为（直流）电动机和（交流）电动机两大类。90、直流电动机的制动与三相异步电动机的制动相似，其制动方法也有（机械）制动和（电力）制动两类。91、调节转速，简称为（调速92、制动可采用机械的方法进展，称为（机械制动）。二、判断93、选择接触器时，应首先选择接触器的类型（）94、弱磁保护是在电动机励磁回路中串入假设此继电器来实现的（J）第三章常用生产机械的电气控制线路一、判断95、阅读电气原理图是电气控制系统分析的中心内容。（）96、电气原理图所有电器的状态是未通电的状态。（J）97、控制及辅助电路应绘制在图的右方（）o98、主电路应绘制在图的左方（J）。99、控制电路主要用来完成控制、检测、指令、保护等功能（）o100、在检修前通过问、看、听、摸来了解事故的前后。（）非重点局部（50题）第一章异步电动机的基本控制线路及常用低压电器一、填空题1、接触器的电磁系统由（线圈）、（静铁心）和衔铁（动铁心）三局部组成。2、制动方法根据采取的措施不同分为（机械）制动和电力）制动。3、连锁符号是（二、判断题4、操作封闭式负荷开关时，要站在开关的手柄侧，不可站在开关的正面（J）5、HZ3系列组合开关外壳不用可靠接地（X）6、组合开关可用来分断短路电流（X）7、低压断路器又叫自动空气开关或自动空气断路器（J）8、低压断路器在合、分闸操作时应动作迅速，使电弧尽快熄灭（J）9、闸刀开关胶盖和瓷底破损后可继续使用（X）10、熔断器不宜用作过载保护主要用作短路保护（J）11、熔断器的额定电压应与相应的电网电压相匹配（）12、熔断器的额定电流应大于或等于熔体的额定电流13、更换熔体或熔管时，不必切断电源（X）14、RL系列螺旋式熔断器熔丝熔断时熔断指示器自动脱落（J）15、熔断器在电路中主要用作过载保护（X）16、在选用熔断器时应根据系统中可能出现的最大故障电流确定相应分断能力的熔断器（）17、电源电路画成水平线。电源开关要画在水平电源线上（J）18、主电路要画在电路图的左侧并垂直于电源电路（J）19、辅助电路要跨接在两电源线之间，一般按照控制电路、指示电路和照明电20、路的顺序依次垂直画在主电路图的右侧（）21、热继电器在电路中也可用作短路保护（X）22、降压启动的目的是减小启动电流IJ）三、简答23、常用的主令电器有哪些答：有按钮、位置开关、万能转换开关和主令电器。24、热继电器的主要构造有哪几局部组成答：有热元件、触头系统、动作机构、复位机构、电流整定装置和温度补偿元件等。25、画出点动正转控制电路图。见课本p40页图130（a）26、画出接触器自锁控制电路图。见课本p50页图13527、画出热继电器的热元件和动断触点图形符号。见课本p45页图13228、画出行程开关动合触点图形符号。见课本p66页图15329、画出行程开关动断触点图形符号。见课本p66页图15330、画出行程开关复合触点图形符号。见课本p66页图15331、电力制动常用的方法有哪些答：常用的方法有：反接制动、能耗制动、电容制动和再生发电制动等。第二章直流、同步电动机基本控制线路及控制线路设计方法一、名词解释32、机械调速：人为改变机械传动装置的传动比，从而改变生产机械的运行速度。33、电气调速：通过改变电动机的机械特性来改变电动机的转速。二多项选择题34、直流电动机的保护方法（ABCDE）A短路保护B过载保护C弱磁保护D零压和欠压保护E过流保护二、简答35、直流电动机的降压启动中常用的方法有哪两种？答：降低电源电压启动电枢回路串接电阻启动36、直流电动机的调速方法有哪三种答：电枢回路串电阻调速改变主磁通调速改变电枢电压调速第三章常用生产机械的电气控制线路二、填空37、设备说明书通常有（机械）和（电气）两大局部组成。38、低压试电笔测试电压范围是60V至（500）Vo39、电压表测量电压时应（并联）被测量电路中。40、电流表测量电流时应（串联）被测量电路中。41、万用表测量完毕应将开关置于（交流电压最高档）或“OFF档。42、用敏管测量直流气管亮的一端为直流电的（负）极。43、用（热继电器）实现过载保护。二、判断题45、用试电笔可检测直流交流()o46、用试电笔可检测直流的正负极()o47、用试电笔可判断相线和地线()o48、使用试灯时要注意灯泡的电压与被测电压是否相符()o49、”X表示备而未用()。50、短接法是用一根绝缘良好的导线，把所有疑心的断路部位短接。(J)
