道路基础施工设计方案 ..docx

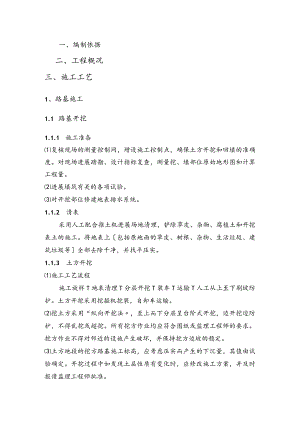

一、编制依据二、工程概况三、施工工艺1、路基施工1.1 路基开挖1.1.1 施工准备复核现场的测量控制网，增设施工控制点，确保土方开挖和回填的准确度。对现场进展踏勘、设计指标复查，测量挖、填部位原始地形图和计算工程量。进展填筑有关的各项试验。对开挖部位修建地表排水系统。1.1.2 清表采用人工配合推土机进展场地清理，铲除草皮、杂物、腐植土和开挖表土的施工。将地表上包括原地面的草皮、树根、杂物、生活垃圾、建筑垃圾等全部去除干净，并找平压实。1.1.3 土方开挖施工工艺流程施工放样T地表清理T分层开挖T装车T运输T人工从上至下刷坡防护。土方开挖采用挖掘机挖装，自卸车运输。挖土方采用“纵向开挖法，至上而下分层呈台阶式开挖，边开挖边防护，不得乱挖或超挖。所有挖方作业均应符合图纸或监理工程师的要求。挖方作业不得对邻近的设施产生破坏，并保持挖方边坡的稳定。土方地段的挖方路基施工标高，应考虑压实而产生的下沉量，其值由试验确定。开挖过程中如发现土层性质有变化时，应修改施工方案，并及时报请监理工程师批准。施工时必须注意对图纸未标明的地下管线和其他构造物的保护。一旦发现上述情况应立即报告监理工程师，且应停顿作业并保护好现场。1.2 路基处理1.2.1 填筑要求施工前应将地面积水、垃圾包括原地面的草皮、树根、杂物、生活垃圾、建筑垃圾等全部去除干净，并找平压实。路基施工应将去除的杂物妥善处理，不能倾倒于河流水域中。路基填料优先选用级配较好的砾类土等粗粒土作为填料，如果采用其它土源作为填料，必须按照以下设计要求严格控制土源质量。路基填土应选用塑性指数1226的土质，不能使用液限大于50%,塑性指数大于26的粘质土、以及淤泥、沼泽土、含草皮土、生活垃圾和腐殖质土填筑路基。以下土质必须制止使用：、淤泥、沼泽土、冻土、生活垃圾、含有树根和腐殖质的土；、有机质含量大于5%的土；、700°C有机质烧失量大于8%的土；、液限大于50、塑性指数大于26的土。强风化岩石及浸水后易崩解的岩石不宜作为浸水局部路基填料。路基要分层填筑碾压。每层压实厚度不超过30cm。为保证路基基底的稳定，防止路基不均匀沉降，引起路面开裂。造成路基疾害，填筑于河边坡之上的路基采用开蹬搭茬处理。路基开槽后进展路基碾压，压实度到达要求时，可进展路面基层施Xo为防止施工后不均匀沉降引起路面开裂，填筑路基过程中必须进展分层回填，填筑应分层平行摊铺，不同土质的填料应分层填筑并严格按照？公路路基施工技术标准？执行O沟槽回填应严格按照有关道路路基压实度标准进展，保证沟槽范围内路槽底面的回弹模量和压实度要求。1.2.2 路基处理材料要求1碎石应选用水稳定性好，具有经干湿循环式水浸泡不易分解的特性的石料，其最大粒径不宜大于15cm,不含植物残体、垃圾等杂质，碎石垫层采用向两侧倾斜2.0%的横坡，使其内的水排向两侧，防止影响路基O2土工格栅1、其规格强度要求为：塑料复合土工格栅是采用高强度纤维与高密度聚乙烯复合，并经过超声波熔接而成。纵横向抗拉强度：80KNm;纵横向伸长率：4%;结点剥离力：800N;网孔尺寸：W8cm;幅宽：24m。2、土工格栅铺设应垂直于路堤轴线方向。3、上工格栅之间的联结应结实，在受力方向联结处的强度不得低于材料设计抗拉强度，且其叠合长度不应小于15cm。4、土工格栅摊铺以后应及时填筑填料，防止其受到阳光过长时间暴晒，间隔时间不应超过48h。5、士工格栅上的第一层填料应采用轻型推土机或前置式装载机，一切车辆、施工机械只容许沿路堤轴线方向行驶。1.2.3 施工要求道路工程应严格按照国家、部颁标准、行业有关标准规定及本工程施工图设计图纸施工。(1)、开工前，施工单位应全面熟悉设计文件，在设计交底在根基上进展现场核对和施工调查，发现问题及时通过工程经理部与设计单位取得联系。(2)、根据现场情况核实工程量，根据工期要求编制施工组织设计，报监理工程师批准及时提供开工报告。(3)、修建生活和工程用房，解决好通风、电力和水的供应，修建工程使用的临时便道或便桥以保证施工设备、材料和生活必需品的供应，设立必要的安全标志。(4)、施工前要与各种地下管线有关单位联系、落实现状管道位置、覆土深度，进展现场刨验，采取保护措施。施工时要请相关单位派员到场监护。1.2.4 施工方法路基填筑两侧超宽30cm,压实不小于设计路基宽度，最后削坡。路基填筑施工以机械作业为主，人工配合。配置一定数量的挖掘机、装载机、自卸车装运，推土机、平地机整平；振动压路机压实。为保证施工质量，加快施工进度，提高施工效率，采用“三阶段、四区段、八流程的作业程序组织施工。三阶段：准备阶段一施工阶段一竣工验收阶段四区段：填筑区一平整区一碾压区一检验区八流程：施工准备一基底处理一分层填筑一摊铺整平一洒水或晾晒一机械碾压一检验鉴定一路基面整修。(1)、填筑路基、施工准备a、测量定位设置永久性平面和高程控制点，在施工范围内测量放出线路中心线位置，根据设计图纸尺寸放出路基坡脚、边沟位置，并按设计位置开挖边沟。b、填料的选择及修筑试验段路基填筑前先对取土场的土样进展土工试验，以确定填料的种类、含水量等指标，符合标准要求后，可用于路基填筑，对不符合标准要求的填料，要改良土质或加强压实等措施。在施工过场中定期对取土场的土进展抽检。在进展全路段路基填筑前，方案在管段内选择具有代表性的长Ioom左右一段路基作为试验段，进展现场填筑压实试验，以选定合理的压实工工艺参数、填筑层厚度，压实机械的组合方式、压实遍数等数据，以此作为路基填筑工艺的依据。、路基填土施工在施工中必须始终坚持“三线四度，三线即：中线、两侧边线，且在三线上每隔20m插一小红旗，明确中线、边线的控制点；四度即：厚度、密实度、拱度、平整度。控制路基分层厚度以确保每层层底的密实度；控制住密实度以确保路基的质量及工后沉降不超标；控制拱度以确保雨水及时排出；控制平整度以确保路基碾压均匀及在下雨时路基上不积水。在路基中心线每20m处设一座固定桩，随填筑增高。在固定桩上标出每层的厚度及标高。路基外表应具有2%4%的向外横坡，做出路肩，且在路基两侧每间隔50m（局部可加密到20m）设置一道临时泄水槽至路基外排水沟，与路基填筑同步进展。确保在雨季路基上的水从泄水槽中排出，防止雨水冲刷边坡。路基开蹬搭接前应撤除原有构造物。开蹬前应将延迟边坡上的草皮、树根及一切杂物去除干净再进展开蹬，交界坡面处挖除清理的厚度不小于0.3mo开蹬时从坡脚向上挖台阶，要求蹬高40cm,蹬宽100cm,向内倾斜坡度为3%,从底层开场，边开蹬边填土，层次要清楚，为提高路基的整体性在开蹬处横向铺设土工格栅。a、分层填筑按横断面全宽纵向水平分层填筑压实，每20Om左右或两构造物之间划分为一个施工区。分层厚度根据试验路段确定的数据严格控制，路堤每20m设一组标高点，但每次厚度不得超过30cm,不小于20cm,最大虚铺厚度不超过30Cnlo每层填土，沿路基横向每侧超填4050cm宽，以方便机械压实作业，保证完工后的路堤边缘有足够的压实度。采用自卸车卸土时，根据车容量计算堆土间距，以便平整时控制层厚度均匀。b、摊铺整平先用推土机进展初平，再用平地机进展终平，控制层面平整、均匀。摊铺时层面作成向两侧倾斜2%4%的横向排水坡，以利路基面排水。Cx机械碾压碾压前，先对填层的厚度及平整度进展检查，当不符合要求时，用平地机再整平，确认符合要求后再进展碾压。开场碾压时，先用光轮压路机对松铺土外表进展预压，用平地机刮平，然后再用大吨位振动压路机碾压。压实作业的施工顺序为：先压路基边缘，后压路基中间，先慢后快，先静压后振动的操作规程进展碾压。碾压施工中，压路机往返行驶的轮迹必须重叠一局部，光轮压路机重叠1/2轮宽，振动压路机重叠4050cm,相临两区段纵向重叠2m。压实作业做到无偏压、无死角、碾压均匀。碾压后应保证路床均匀密实，路床顶面横坡与路拱横坡（或超高）一致。1.2.5 土工格栅施工土工格栅采用凸结点钢塑土工格栅。土工格栅材料应从正规专业生产厂家购置，严禁从各类代理公司采购，并应进展严格的质量检验,要求满足设计要求的各项性能指标；未经监理、设计许可，不得随意变更材料类型；土工格栅摊铺后应及时填筑填料，防止阳光长时间的暴晒，间隔时间不应超过48h;土工格栅上的第一层填料应采用轻型推土机或前置式装载机，一切车辆、施工机械只容许沿路轴线方向行驶；以防止因车辆掉头引起铺设好的土工格栅发生卷曲，影响使用质量；为保证土工格栅的平整，铺设后采用U型钉固定；施工中假设发现构造物、地貌、地质情况与设计不符，应及时与设计代表联系，以便采取正确解决方案。1.2.6 碎石垫层施工碎石垫层采用级配良好的碎石或砂砾，最大粒径不超过100inT1,不含植物残体、垃圾等杂质。施工工艺流程：验收合格的下层T施工放样T路边培土T检验运输碎石碎石摊铺T调平整型稳压T整型找补T碾压T检查验收养生。施工工艺如下：摊铺：摊铺前对路基中线纵横断高程宽度进展复核测量，外表清洁无杂物；按方案段落数量上料，循序摊铺创造各工序连续作业条件；机铺按设计厚度乘以压实系数的松铺厚度，反复检测虚铺厚度的高程及横断面使之符合设计要求；每层厚度不超过30cm。碾压：外表稍干开场碾压；开场时轻碾；由路两侧向路中心逐次倒轴碾压、边缘处应先碾压34遍；稳压两遍后，即时检测，找补；碾压中局部有“软弹、“翻浆现象时立即停顿，待翻松晒干后换填适宜的材料再碾压。养护：碎石垫层成活后应连续进展上层施工，否那么设专人养护；制止车辆通行。1.3 井周加固由于检查井、收水井周围在施工中难以压实，为确保其边缘的压实度，特采取以下施工步骤：(1)严格按？公路路基施工技术标准？要求，路基分层压实，井周应纵向、横向分别碾压，要确保底基层及基层的压实度到达97%重型击实标准。(2)、在基层施工完毕后，将井边缘O.5m范围内反开槽后浇筑C30混凝土。(3)、沥青混凝土压实应严格按技术标准要求，压实度到达96%以上，碾压应以慢而均匀的速度碾压。对检查井及收水井的边缘应用人工夯锤、热烙铁补充压实。2、基层施工基层为12Cm厚级配碎石底基层，30Cm厚水泥稳定碎(砾石。2.1基层材料要求石料的最大粒径不用超过31.5mm,碎石的压碎值不大于30%,用作底基层时，石料的最大粒径不应超过37.5m,碎石的压碎值不大于30%o2.2施工方法2.2.1级配碎石基层施工1、备料：级配好的碎石土运到施工现场后，在现场监理工程师的见证下取试样送试验室进展各项技术指标的检测，检验构造符合要求并经监理工程师确认后，方可用于本工程。2、准备下承层：即新完成路基经监理工程师验收合格、符合?技术标准？规定的平整度、压实度、横断面高程和路拱等技术指标后进展下道工序施工。3、施工放样：在新完成的土路基上恢复中线、IOm设一桩，在两侧路肩边缘外设指示桩，并在两侧指示桩上用明显标记划出基层边缘设计高。2.2.2水泥稳定碎砾石基层施工施工工艺：A、准专1、准 备 下 承 层、层人 行 道 土 填 筑100 0 0七区I承层的高程、压实度、平整度等各项技术指标进展检测,K确定没有松散和软弹地点后，才能施做底基层,否那么应对路床进展补强碾压、换填等整修措施，以满足施工要求。2、基层施工前，对底基层松散部位清扫干净，并在铺筑上层时应保持下层外表湿润，在其上撒少量水泥净浆。B、测量放样检验施工段落的导线点偏差，利用水准点高程标定铝合金导梁支架或钢丝基准线标高，并保证导梁或钢丝基准线平顺。C、铺料铺料采用人工铺填。E、碾压1、料经找平后，应立即在全宽范围内进展碾压，直线段，由下坡角向上坡角碾压；超高段，有内侧向外侧碾压。每轴碾压应与上轴碾压相重叠1/2轴宽，使每层整个厚度和宽度完全均匀的压实到规定的密实度为止。路面的两侧应多压2-3遍，以保证密实。2、在施工作业头向前推进时，紧跟碾压作业。首先利用大型振动压路机不挂振碾压一遍再挂振碾压，然后用胶轮压路机碾压，作用是揉搓成型的基层，使其内部空隙率减少并到达密实。3、碾压过程中特别注意对成品的保护，碾压机械每次停车不应在同一断面，也不应在成型的路段上急刹车、调头。4、碾压时，后轮应重叠1/2轮宽；后轮必须经过两段的接缝处。后轮压完路面全宽时，即为一遍。碾压一直进展到要求的密实度为止。一般碾压6-8遍，应使外表无明显轮迹。压路机的碾压速度头两遍以采用1.51.7kmh为宜，以后用2.O2.5kmh。不宜过快，否那么会产生推移动及波浪，影响平整度和路拱横坡。F、养生及交通管制1、已施工成型的底基层、基层采用洒水养生，以防止水分蒸发。每天洒水量由天气情况确定，保证整个养生期间水稳层外表潮湿。2、养生期间，应封闭交通，设置施工成品保护标志牌，不能封闭交通时，限制车辆的行驶速度和载重量，并有专人负责管制交通。3、养生期间不少于7天。3、侧石、绿石安装1、测量人员根据施工图纸施放侧石边线，10m一个桩并将高程给在桩上，按照设计高程在桩上绷线。人工按线刨槽，槽底要修理平整，侧石根基利用道路基层灰土根基，侧石外露高度17cm。侧石安装分类分段进展，1：3石灰砂浆体积比铺底。上侧按线铺砌，侧石安装要直顺，两侧回填2：8灰土振捣密实，回填时注意侧石不要偏离线位。路面完成后，将侧石缝内的土及杂物剔除干净，并用水润湿，然后用1:2.5水泥砂浆体积比填实勾平，压成凹形印，待灰浆初凝后，清洁干净，保持整洁美观。2、测量人员根据设计图纸施放缘石边线，10m一个桩并将高程画在桩上，人工铲槽按测量桩位打白灰线，以线为准，按要求宽度向外铲槽，槽底用1：3石灰砂浆铺底，厚度2cmo缘石安装按桩撅线及缘石顶面，测量标高线绷紧，按线码砌缘石。缘石要安正，切忌前倾后仰。缘石顶顺直，圆滑平顺，无凹进凸出，前后上下错牙现象。4、路面沥青混凝土施工沥青混凝土采用在拌合厂机械拌制后运至现场进展摊铺。1、沥青混凝土运输采用运输车运至施工地点，运送路途中，为减少热量散失，防止雨淋和污染环境，应在混凝土上覆盖逢布。为防止沥青同车厢的粘结，车厢底板上应涂薄层掺水此油。运送到工地时，已经成团、温度不符合要求或受雨淋的沥青混凝土应予废弃，不能使用。2、摊铺铺筑沥青混凝土前，应检查确认下层的质量，当下层的质量不符合要求，或未按规定洒布透层、粘层、铺筑下封层时，不得铺筑沥青面层。使用摊铺机作业，摊铺前，根据施工需要调整和选择摊铺机的构造参数及运行参数。3、压实及成型分层厚度不得大于10cm,选择合理的压路机组合方式及碾压步骤，以求到达最正确效果，压实按初压、复压、终压三个阶段进展。初压在摊铺后较高温度条件下进展，不得产生摊移、开裂，压路机应从外侧向路中心碾压，应采用轻型钢筒式压路机或关闭振装置的压路机碾压2遍；复压应紧接在初压后进展，宜采用重型轮胎式压路机，碾压遍数经应经试压确定，不宜少于4一6遍，终压应紧接在复压后进展。终压后选用双轮钢筒式压路机碾压，不宜少于2遍，并要求压后无轮迹。压路机应以慢而均匀的速度碾压。5、人行道砖铺设在人行道砖铺设前要铺砂垫层找平。砂垫层采用人工使用木托板铺设。5.1复测、定位、给高按设计图纸复核放线，用测量仪器打方格，以对角线检验方正，定出基准线，每方格应根据人行道砖尺寸及道路宽度确定，一般以5m左右为宜。然后在桩概上标注设计高程，如有路缘石应先砌筑路缘石并以此为基准线。路缘石与侧石平行，距离应以整数人行道砖尺寸（含缝宽）为宜。2、人行道砖应轻装轻卸，以免损坏。运输前应确定好每方格内所需数量，按所需数量、颜色、强度分别堆放整齐。减少额外搬运，砌块间缝宽为2mmO3、砂垫层：采用1:3水泥砂浆（质量比），配料要准确，粗砂要过筛，砂浆和易性要好，所用材料要符合规定。铺筑：铺于干净的基层上洒水，使基层外表湿润然后铺筑拌和好的砂浆或砂垫，厚度为2cmo按虚高用刮板找平，铺垫层应随铺砖同时进展。4、铺贴时按放线高程，在方格内按线按标准缝宽铺设第一行样板砖，然后以此挂纵横线，纵线不动，横线平移，依次按线及样板铺贴。直线段纵线应向远处延伸，以保持纵缝直顺。铺贴砖时要轻放。用木锤或胶锤轻击砌块的中心，不得向人行道砖底塞灰或支垫硬料，必须使人行道砖平铺在满实的砂浆上稳定，无任何空隙。铺贴时为保证平整度应随时用直尺检验平整度，出现问题及时修整。5、灌缝用细砂灌缝，分屡次灌入，直至缝隙饱满。6、清理，检测完工后应将分散在各处物料集中，保持工地整洁。对完工后的面层根据质量要求进展检测和维修。铺贴前对人行道砖尺寸进展检验，厚度及长度允许误差±2mm,缺边掉角长度不大于±5mm,同种外表颜色一致，无蜂窝、露石、脱皮裂缝等现象。按控制点定出方格座标并挂线，再分段铺砌（铺装样板条），且随时检查位置与高程。人行道砖铺砌要轻拿轻放，铺装前先用水清洗腔外表，按拉线放好后，用橡皮锤或木锤（钉橡皮）敲打使砖下陷约4mm,以免空壳，施工时不得损坏砖边角。砖缝要平正直顺，不能有弯曲不平现象，缝宽应符合设计要求。人行道砖铺好后应检查平整度，假设发现有位移翘角、与相邻板不平等现象，应立即修正，最后用干砂掺1/10水泥拌合均匀将砖缝填满，并在砖面洒水使砂灰混合料沉实，直至灰砂灌满为度，同时要保持砖面清洁。砌完后洒水养生57天，在此期间内不得有行人和其它机具在上面经过。三、排水工程施工方案本工程排水管道：直径260Omm的采用Il级承插式钢筋混凝土管，直径60Omm的采用钢带增强聚乙端螺旋波纹管，热熔连接。1、管材要求钢带增强聚乙烯螺旋波纹管，环刚度28kn钢筋混凝土管材应符合国际？混凝土和钢筋混凝土排水管GB/T118362009?的要求。工程所用的管材、管道附件、构配件和主要原材料等产品进入施工现场时必须进展进场验收并妥善保管。进场验收时应检查每批产品的订购合同、质量合格证书、性能检验报告、使用说明书、进口产品的商检报告及证件，并按国家有关标准规定进展复验，验收合格前方可使用。2、施工工艺流程施工准备T测量放线T地下障碍刨验T铺设临时排水管道T开槽T管道根基T铺管T管道基座T砌井T闭水试验T回填并夯实T清理现场T成品保护T竣工验收。3、测量放线根据设计图纸及甲方提供的导线、水准点成果表，在下承层上放出道路中心线，直线段每1520m设一桩，平曲线段10-15m设一桩,并在两侧路肩边缘外设指示桩，进展水平测量，以便管道施工。4、管沟开挖4.1施工方法1现场勘测施工放线：在施工前必须与建设单位和相关部门通气，明确沿线地下管线及障碍物，作出书面整理。在施工时明确各自位置、深度，作好标记。根据施工图线及现场勘测资料，做好施工放线，现场放线必须包括附近各种管道线、在施管道中线、各支管线、穿插管线及过路口时各种管线位置均要做好详细长久性标识，并且做好详细记录。2管沟采用机械开挖，人工配合清理。挖出的土方应及时清运走，严禁堆放在沟槽边。3开挖管沟时应时刻小心，配专人指挥。随时注意地下管线、障碍物，发现异常情况立即停顿开挖并且通知有关部门，挖槽时应该随时注意沟壁土体情况，发现异常立即停顿施工，撤离人员，上报情况。4开挖时注意观测地质情况，出现淤泥、弹软等现象，采用相应的回填处理方式，及时进展处理，必要时通知设计。5利用现场的控制桩，随时观察沟槽边坡的动向，发现异常，及时采取有效的补救措施。6沟槽开挖采用挖掘机开挖，当挖至距槽底20Cnl时，用人工清理扰动土至设计槽底标高，防止挠动槽底土。4.2本卷须知沟槽弃土随出随清理，距沟槽上口边线Iom以内不得堆土或堆放材料，应均匀堆放在距沟槽上口10米以外，沟槽开挖过程中及成槽后，防止震动，成槽后尽快完成铺设根基和管道安装工作，防止长时间暴晒。开挖时，槽底制止扰动，尽量保持原状土，当开挖到距设计槽底标高30Crn左右时，采用人工清槽，勿用机械开挖且不允许超挖。如发生扰动或超挖，不得回填泥土，需换填碎石至设计标高。5、沟槽排水降水施工前必须将现场积水排净后再施工。采用集水井加排水沟的方法进展降排水,将地下水降至槽底0.5m以下时，方可进展根基施工与管道铺设等其他工序。6、管道根基施工根基施工前，应通过监理理工程师对沟槽的验收并符合以下标准：开槽断面合理，堆土合格；沟槽排水通畅，槽内无杂物，基面无扰动，清底合理；边坡无裂痕，隐患处采取加固措施。6.1砂石根基报请监理检验槽底后，首先摊铺土工布后再进展碎石的摊铺，然后再摊铺粗砂，进展夯实。管道安装完毕后，在管道两侧施作粗砂八字，并进展夯实，夯实时要从两面同时用人工夯实O6.26根基本工程钢筋舲排水管下设有C15舲根基。经根基必须按设计的坡度进展找坡，且厚度及宽度满足设计要求。7、管道安装7.1 工艺流程人工清理基槽、测量基底高程T测设轴线和边线T碎石垫层施工T恢复轴线T管道根基施工T管道安装。7.2 施工方法7.2.1管道安装前应该做好如下准备工作：1工程所用的管材、管道附件、构配件和主要原材料等产品进入施工现场时必须进展进场验收并妥善保管。进场验收时应检查每批产品的订购合同、质量合格证书、性能检验报告、使用说明书、进口产品的商检报告及证件，并按国家有关标准规定进展复验，验收合格前方可使用。2下管前应将管口外表及管身的泥土脏物清理干净。3按要求选配合理的胶圈，套入抽口端部，试其松紧度是否适宜，应做到松紧适中、平整、顺滑、无扭曲。4做好工序交接验收，如垫层的平整度、高程、厚度、密实度及排水沟的完好程度、土基有无坍塌等。7.2.2下管前要将管道一字排开，尽量做到一次就位，制止在管道根基上直接拖运管材。7.2.3施工时根据具体情况决定管道接口使用的机具，应保证管道均匀对接。7.2.4管道安装时，顶拉速度应缓慢，保持两管中心线对准，间隙均匀，应请专人查看胶圈滚入情况，如发生滚入不均匀情况，应停顿顶拉，调整胶圈位置后再继续顶拉，使胶圈到达工作位置。管道安装后应采取措施，防止管道回弹。7.2.5每节管道安装就位后，应立即测定高程中心线，间隙量等质量指标，如不符合要求，应及时采取纠正措施。7. 2.6承插口及柔性企口管道安装，在一般情况下插口插入方向应与水流方向一致，并由下游向上游依次安装。8、管道接口施工7.1 承插口钢筋混凝土管材采用氯丁橡胶圈楔型接口：胶圈的外观应光滑平整，不得有气孔、裂缝、卷褶、破损、重皮等缺陷；安装过程中胶圈不得翻转、扭曲。胶圈性能应符合国标04S516中40页？橡胶圈及橡胶垫性能指标表？的规定。公称硬度：4655IRHD;拉伸强度29MPa;扯断伸长率2375%压缩永久变形70°C×24h)20%压缩应力松弛23。CX7夭14%耐水性蒸馅水，70°CX7d体积变化；7%-8%;接头结合强度拉伸度100%；拼接区无别离现象。热空气老化70°CX7天硬度变化:-5+8IRHD拉伸强度变化：-20%扯断伸长率变化：-30+10%耐酸碱系数20%浓度，20°C×24h:0.8;耐臭氧：试样无裂纹胶圈由管材生产厂商配套供应8. 2钢带增强聚乙烯螺旋波纹管采用热熔连接。连接接口应密封完好。9、收水井及收水支管施工1.1 收水井收水井施工时，收水井井圈高程应比该处道路路面低30mm,同时在收水井长度方向每侧各1.5m长度范围内与路面接顺，收水井宽度方向靠路面一侧在0.5m长度范围内与路面接顺。1.2 收水支管收水支管采用反开槽，即在路基施工完成后开槽下管，沟槽回填严格按照道路要求恢复。收水支管坡向检查井，坡度为1%,支管覆士深度要求大于等于O.7mo收水支管采用钢筋混凝土承插口管。雨水收水支管坡度为1%。遇局部管道穿插时，小范围调整。如遇收水支管管顶覆土缺乏0.7m的，采用360度混凝土包管。10、检查井施工10. 1测量放线：根据控制桩，利用全站仪测设每座井位中心桩，并测设出井位的边线，由监理工程师进展复检。11. 2基底施工：井位确定后进展检查井基槽开挖，开槽时井底预留30cm士,待铺碎石垫层时再进展开挖。检查井施工时先做底板，浇注C10混凝土。10.3砌筑施工：待底板拆模后，采用MIo水泥砂浆砌筑MUlo砖检查井，做好与管道接头的部位。砌筑时，在垫层经上砌筑，砌筑时首先砌至路基顶面高程的高度，并按设计要求对检查井内、外壁抹面压光，向上随着路面构造层的铺筑而砌筑，每铺筑一层构造层前，将检查井的井口用ICrn的钢板覆盖，防止填筑物落入井内。本层碾压完毕，再将钢板取出，向上砌筑检查井至本层构造层顶面，随砌随抹灰，依此类推，井圈、井盖在路面沥青舲摊铺完毕后再进展安装。12. 4砌筑施工要点如下:(1)、砌筑方法采用“三一砌砌块法即“一铲灰、一块砌块、一揉挤，竖缝采用挤浆或加浆的方法，严禁用水冲浆灌缝。(2)、砌体水平灰缝的砂浆饱满度不得低于80%,水平灰缝厚度和竖向缝宽度一般为IOmm,不小于8mm,也不应大于12mm。上下层砌块缝错开，每块砌块都平行砌筑，内外搭接，砌块采用一顺一丁、梅花丁或三顺一丁的砌筑形式。在砌块需要与混凝土连接时在7平方米的范围内布置金属连接件。(3)、砌体的转角处应同时砌筑，对不能同时砌筑而必须留置的临时连续处，砌成斜槎，斜槎长度不小于高度的2/3。(4)、砌块接槎时，必须将接槎处的外表清理干净，浇水湿泗，并填实砂浆，保持灰缝平直。(5)、砌块砌筑完毕后，要求横平竖直，勾缝均匀，颜色统一，外表平整光洁，质量标准和检查方法按标准要求执行，尺寸和位置的允许偏差满足标准要求。10.5抹面：砌筑完毕后采用设计要求的水泥砂浆进展外壁抹灰，内采用水泥砂浆抹灰，与管道接口处采用水泥砂浆抹面。有收水支管的井位必须座准位置，预留准确，收口平顺，里外抹光。10.6质量标准a、外观要求：砌砖井壁砂浆必须饱满，灰缝平整，井壁砂浆抹面必须平整、圆顺、坚实，不得有空鼓，裂缝和脱落等现象。井内流槽平顺，且不得小于管内径；井圈、井盖必须完整无损、安装平稳；检查井预埋支管（连接支管）位置准确，且接口处平顺、坚实；检查井内不得有泥土、石专、石、木块等杂物。b、实测要求：井身内径尺寸，允许偏差长、宽、直径±20m;井底高程，允许偏差±10mm;根基厚度，允许偏差不得小于设计规定。11、管道闭水检验管道回填土前应采用闭水法进展严密性试验。11.1 闭水试验前的检查工作检查管道及检查井外观质量合格；管道未填土且沟槽内无积水；全部预留孔洞均封堵且不漏水；管道两端堵板承载力经核算并大于水压力的合力；除预留进出水管外，其余封堵稳固不漏水。11.2 闭水试验的方法排水管道作闭水试验，宜从上游往下游分段进展，上游段试验完毕，可往下游段倒水，以节约用水。试验管段应按井距分隔，带井试验，每3个井段由监理工程师任指定一段进展。试验段上游设计水头不超过管顶内壁时，试验水头从试验段上游管顶内壁2m计。试验段上游设计水头超过管顶内壁时，试验水头以试验段上游设计水头加2m计。当计算出的试验水头超过上游检查井井口时，试验水头以上游检查井井口高度为准。11.2 .1管道密封后，向管内充气至200OPa以上，用喷雾器喷洒发泡液检查管堵对管口的密封时，不得出现气泡。11.2.2 管堵充气胶圈充气到达规定压力值两分钟后，应无降压。11.2.3 排水管道中的污水管100%闭气，由监理工程师现场监视检测。11.2.4 管道待验收合格，在未回填且沟槽内无积水时方可进展闭水试验。11.2.5 试验管段灌满水后浸泡时间不少于24h。11.2.6 试验水头应按符合以下规定。当试验段上游设计水头不超过管顶内壁时，试验水头以试验段上游管顶内壁加2m计；当试验段上游设计水头超过管顶内壁时，试验水头以试验段上游设计水头加2m计；当计算出的试验水头小于10m时，但已超过上游检查井井口时，试验水头以上游检查井井口高度为准。11.2.7 当试验水头达规定水头时开场计时，观测管道的渗水量，直至观测完毕时，应不断地向试验段管内补水，保持试验水头恒定。渗水量的观测时间不得小于30mino11.3 本卷须知闭水试验时，对接口和管身的外观检查以无漏水、无严重渗水为合格，闭水试验允许渗水量以符合管道工程验收标准为准，渗水量不大于规定为合格。12、沟槽回填12.1 回填材料要求管线回填土料为干净的粘性土或粉土，液限含水量为WL<50%o施工中严格控制管侧填土质量，确保压实系>0.95。12.2 回填料压实回填分层进展，分层夯实，密实度要求90%-93%,即道路构造层以下0.8m范围为93%,大于0.8m局部为90%。回填高度及技术要求如与道路工程要求有冲突，应以道路工程为准。填料由低处到高处，由两边向中心分层填筑。施工中严格控制好摊铺厚度，以保证填土压实度不低于95%,所有测试工作依据标准执行。填料按质分层，并按均匀厚度填入，每层松铺厚度不超过300mm,含水量应控制在最正确含水量的±2%范围内。管顶上1m范围及其以下的填料压实均采用人工或小型压实机具，不得采用重型机械，在管道两侧和管顶以上0.3米范围，回填土不得含有石块等杂物及硬泥块。并注意管道两边对称填筑、均匀夯实，防止管道发生位移。
