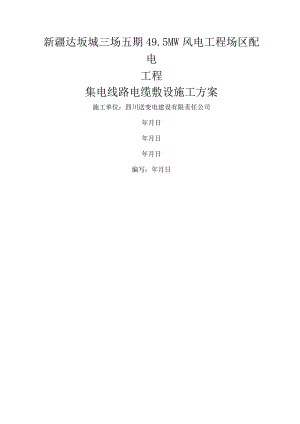

新疆达坂城三场五期49.5MW风电工程场区配电工程集电线路电缆敷设施工方案施工单位：四川送变电建设有限责任公司年月日年月日年月日编写：年月日目录一、工程概况3二、编制说明及依据3三、施工准备31.作业条件要求32 .施工前准备33 .技术准备24 .材料准备45 .劳动力准备46.机具准备4四、施工程序41、工艺流程32、工艺流程细则32. 1准备工作33. 2电缆沟开挖及铺砂34. 3电缆敷设55. 4隐蔽验收66. 5回填土67. 6埋标桩6五、质量检测检验应到达的标准及检测方法61、质量检测检验应到达的标准62、检测仪表、检测方法6六、质量与安全6七、电缆的成品保护7集电线路施工方案一、工程概况本工程为新疆达坂城三场五期49.5MW风电工程场区配电工程二、编制说明及依据1 .本工程设计图纸及其有关的技术资料。2 .本公司施工安全措施及电缆敷设技术交底3 .相关的技术标准及标准图集：?电缆敷设?DlOT7(2002)?电气装置安装工程接地装置施工及验收标准?GB50169-2006?电气装置安装工程质量检验及评定规程？(DLT5161.15161.172002)三、施工准备1.作业条件要求(1)电缆线路的安装工程应按施工图进展施工。(2)与电缆线路安装有关的建筑物、构筑物的土建工程质量，应符合国家现行的建筑工程施工及质量验收标准中的有关规定。4 .施工前准备(1)电缆的技术准备已完成。(2)敷设电缆的通道无堵塞。(3)敷设电缆施工机具及施工用料已准备好，防护盖板贮备充足，电缆敷设架搭设完毕，且符合安全要求。(4)电缆线路施工方案或施工组织设计已经编制。(5)电缆型号规格及长度与设计资料核对无误。(6)临时联络指挥系统的设置。5 .技术准备(1)施工图纸、技术资料、相应施工图集、标准、规程齐全；施工方案编制完毕并经审批，并进展技术交底。(2)施工前应组织施工人员充分熟悉相关图纸及设计要求。用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段。(3)施工前应对电缆进展详细检查。电缆的规格、型号、截面、电压等级、长度等均符合设计要求，外观无扭曲、损坏等现象。6 .材料准备(1)电缆应具有出厂合格证、(2)对用于施工工程的电缆进展详细检查，其型号、电压、规格等应与施工图设计相符；电缆外观应无扭曲、坏损及漏油、渗油现象。(3)电缆外观完好无损，铠装无锈蚀、无机械损伤、无明显皱折和扭曲现象。橡套、塑料电缆外及绝缘层无老化及裂纹。7 .劳动力准备电缆敷设前，提前做好人员的准备工作，保证敷设电缆时人员满足施工要求，同时对进场人员进展技术交底。其中设安全员1人；技术员2人；吊车司机1人；吊车指挥1人；工人10人。8 .机具准备(1)根据确定的施工方案及施工进度方案，确定施工机具需用量。(2)组织施工机具设备的落实，保证按期进场。(3)主要施工机具设备的配备如下。自卸车1台；轮式挖掘机1台；大绳2根(每根20米)；安全帽20个；电缆标牌等假设干。四、施工程序1、工艺流程准备工作一电缆沟开挖一电缆加热一电缆敷设一隐蔽验收一覆砂盖砖一回填土一埋设标桩。2、工艺流程细则1. 1准备工作(1)按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。(2)电缆线路所需敷设的电缆保护管应加工好并放置现场。电缆保护管的加工应符合以下要求：管应无毛剌和锋利棱角，管口宜做成喇叭形。电缆管在弯制后，不应有裂缝和显著的凹瘪现象；电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。金属管应在外表涂防腐漆或涂沥青。(3)电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。2. 2电缆沟开挖及加热(1)根据设计要求放好开挖灰线。(2)现场技术负责人对施工人员进展交底。(3)开挖时，槽外堆土距离应符合标准要求。(4)沟槽底遇到树根、块石等杂物应去除干净；开挖完毕，注意做好排水以及防范雨水灌槽。沿电缆路径开挖时如遇到特殊地物，根据现场情况合理避让(如电缆需要加长,控制在5%范围内)。(6)开挖完毕，因天气原因，用电热毯包裹电缆进展加热，防止敷设电缆弯曲时造成表皮破裂。3. 3电缆敷设(1)本工程采用直埋敷设于地下电缆沟中，同沟并行敷设时，电缆与电缆相互净距不小于250mm。电缆与光缆之间的距离不小于25Omnb光缆之间的距离不小于50mm,电缆或光缆距离沟壁的最小距离不小于100mm。(2)电缆敷设采用人工牵引，电缆敷设过程中，必须随时监控电缆的牵引力，防止电缆的牵引力超过电缆的允许牵引力，电缆的允许牵引力由厂家提供。(3)电缆敷设时，电缆应从盘的上端引出，不应使电缆在地面摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。(4)电缆在转弯处敷设时，必须满足电缆的转弯半径要求(般为电缆直径的15倍，如果电缆生产厂家有明确要求，应根据厂家提供的资料确定地电缆的转弯半径)。(5)沿电缆全长的上、下紧邻侧铺以厚度不小于100毫米的软土或砂层。(6)沿电缆全长应覆盖宽度不小于电缆两侧各50mm的保护板，防止电缆在运行中受到损坏，保护板宜采用混凝土盖板。(7)电缆与电缆穿插时，相互间距不小于0.5米。(8)电缆穿插穿越道路时应穿电缆1.5倍钢管，电缆穿插穿越沼泽时应穿电缆1.5倍玻璃钢管。(9)直埋敷设的电缆接头配置，应符合以下规定：接头与邻近电缆的净距，不得小于0.25m.并列电缆的接头位置宜相互错开，且净距不宜小于0.5m斜坡地形处的电缆接头的安置，应呈水平状。电缆头处，在其两侧1米开场的局部段，敷设的电缆长度要留有备用量。(IO)电缆敷设经过的路径坡度超过30度时，采用固定装置进展固定，在斜坡开场及过沟溪最高水位处需将电缆加以固定，固定桩为松木，钢筋混凝土,角钢三种，松木规格为中180X2000,角钢桩规格为L75X6,L=2000m11)o(11)电缆敷设应设置联络指挥系统，宜以无线电对讲机联络，手持扩音喇叭指挥。(12)冬季敷设电缆，温度达不到标准要求时，应将电缆提前加温。2. 4隐蔽验收电缆敷设完毕，应请建设单位、监理及质量监视部门作隐蔽工程验收，作好记录、签字。3. 5回填土(1)回填土的土质要对电缆外护套无腐蚀性。(2)直埋电缆回填土前，应经隐蔽工程验收合格。回填土应及时并分层夯实。4. 6埋标桩沿电缆路径直线间隔100m、转弯处、电缆接头处设明显的电缆标志桩。当电缆线路敷设在道路两侧时电缆桩埋在靠近路侧、间隔距离为20m。五、质量检测检验应到达的标准及检测方法1、质量检测检验应到达的标准(D直埋电缆的电压等级、型号规格及路径符合设计要求，电缆本体质量是合格的。(2)电缆的埋置深度应符合列要下求：电缆外表距地面的距离不应小于0.7m,穿越农田时不应小于Inb且电缆应埋在冻土层以下。(3)在电缆线路路径上有可能使电缆受到机械性损伤、化学作用、地下电流、振动、热影响、腐植物质、虫鼠等不安全的地段，均应依据标准要求采取保护措施。2、检测仪表、检测方法(1)检测绝缘电阻：ZC型兆欧表(2)耐压及泄漏试验：高压试验设备六、质量与安全(1)在施工过程中自始自终贯彻质量第一，安全第一的方针，全面推行质量管理，在施工验收中认真执行有关安装验收标准。(2)坚持做到自检与检查相结合，对材料、半成品必须检查方可使用。(3)焊接必须对钢材钢号进展鉴试，具有合格证的焊工上岗。(4)在施工过程中严格遵守安全操作规程，防火期内，施焊应采取防范措施，以防意外事故发生。(5)野外冬季施工要采取防滑防寒措施，确保施工安全，符合高空作业条件人员才能进展高空作业，高空作业人员要系安全带，地面人员要戴安全帽，加强上下班前的安全教育，确保施工安全。(6)施工用的一切工具必须经常检查，制止使用不合格符合安全要求的工具进展施Io(7)电缆沟开挖直到回填土完工，应尽可能地均衡、连续施工，缩短工期；在有行人的场所内施工，电缆沟开挖后应有警示牌，夜间有警示红灯。(8)坚持按施工程序进展施工，搞好上下工序交接，每一工序完工后，经厂方施工代表共同检验合格，作好记录前方可进展下一工序施工。七、电缆的成品保护(1)在运输装卸过程中，不应使电缆及电缆盘受到损伤，制止将电缆盘直接由车上推下。电缆盘不应平放运输和平放贮存。(2)运输及滚动电缆盘前，必须检查电缆盘的结实性。(3)电缆附件与绝缘材料的防潮包装应密封良好，并置于枯燥处。(4)固定电缆时要垫好橡皮或铅皮。
