《模具CAD、CAM》教学大纲.docx

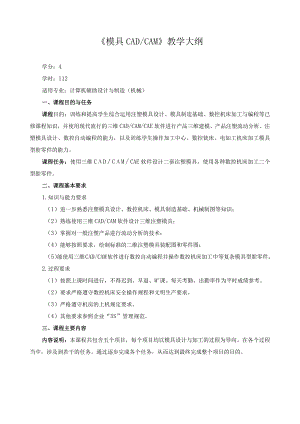

模具CAD/CAM教学大纲学分：4学时：112适用专业：计算机辅助设计与制造（机械）一、课程目的与任务课程目的：训练和提高学生综合运用注塑模具设计、模具制造基础、数控机床加工与编程等已修课程知识，并使用现代流行的三维CAD/CAM/CAE软件进行产品三维建模、产品注塑流动分析、注塑模具设计、数控自动编程的能力，以及训练学生操作加工中心、数控铳床、电加工机床加工模具型腔零件的能力。课程任务：使用三维CDCMCAE软件设计二套注塑模具，使用各种数控机床加工二个型腔零件。二、课程基本要求1.知识与能力要求（1）进一步熟悉注塑模具设计、数控机床、模具制造基础、机械制图等知识；（2）熟练使用三维CAD/CAM软件设计三维注塑模具；（3）掌握对一般注塑产品进行流动分析的技术；（4）能够按照要求，绘制标准的二维注塑模具装配图和零件图；（5）能使用三维CAD/CAM软件进行数控自动编程并操作数控机床加工中等复杂模具型腔零件。2.过程要求（1）按照上课时间进行，不得迟到、早退、旷课。每天考勤，出勤率作为平时成绩参考。（2）要求严格遵守数控机床安全操作规程和文明生产要求。（3）严格遵守机房的上机规定要求。（4）其他要求参照企业“5S”管理规范。三、课程主要内容内容说明：本课程共包含五个项目，每个项目均以模具设计与加工的过程为导向。在各个过程当中，涉及到若干的任务。通过逐步完成各个任务，从而达到最终完成整个项目的目的。每个学生必须选择至少两个项目。放大镜项目包含的内容最全面，并且难度适中，训练效果较好，所以作为每个学生的必选项目。为了让学生复习、熟悉以前学过的相关知识和技能，在放大镜项目里安排了三个基础训练课（红色字体部分），以便帮助学生将以前的知识技能融合到课程中。项目名称过程序号过程名称任务实习要求时间放大镜1产品三维建模1 .检查和读懂二维产品图；2 .对产品进行三维建模。机房进行4学时2模拟技术基础训练课1、注塑模拟分析的基本知识；2、注塑模拟的注意事项；3、注塑模拟分析的方法和步骤。机房进行3学时3注塑模拟分析1 .导入三维产品模型；2 .网格划分和修改；3 .确定分析类型、材料和工艺；4 .分析、解释、评价、修改。机房进行3学时4设计基础理论课1 .注塑模具设计的主要内容；2 .注塑模具设计的过程；3 .注塑模具基本知识回顾。机房进行3学时5初步确定模具结构1 .确定浇注位置、浇注系统类型；2 .确定模具分型面、型腔、型芯的结构；3 .确定模具拉料和推出方式；4 .选择注塑机。机房进行1学时6模具的三维设计1 .模具分型前的准备2 .模具的分模；3 .选定标准模架；4 .选定主浇套等标准模具零件；5 .设计浇注系统；机房进行14学时6 .设计冷却系统；7 .设计推出机构；8 .模具的排气；9 .产生总装配爆炸图；7模具总装图和零件图绘制1 .画模具的装配图；2 .画凸凹模零件二维工程图；3 .其他非标零件图。机房进行5学时8加工基础训练课L数控机床编程机代码回顾；2 .数控机床操作训练；3 .CAD/CAM软件自动编程复习；4 .加工工艺的复习。机房进行4学时9型腔零件CAM（加工中心或数控铳床）1 .确定凹凸模零件加工工艺；2 .型腔零件自动编程；3 .型腔零件粗加工；4 .型腔零件精加工。车间进行10学时10型腔零件CAM（电加工）1 .电极的设计；2 .电极的数控编程与加工；3 .线切割型腔推杆孔；4 .电火花加工型腔。车间进行8学时学时小计55学时塑料杯实训项目1产品三维建模1 .检查和读懂二维产品图；2 .对产品进行三维建模。机房进行3学时2注塑模拟分析1 .导入三维产品模型；2 .网格划分和修改；3 .确定分析类型、材料和工艺；4 .分析、解释、评价、修改。机房进行2学时3初步确定模具结构1 .确定型腔个数，进浇方式、浇注类型；2 .确定模具分型面、型腔、型芯的结构;机房进行4学时3 .确定模具拉料和推出方式；4 .选择注塑机。4模具的三维设计L模具分型前的准备2 .模具的分模；3 .选定标准模架；4 .选定主浇套等标准模具零件；5 .设计冷却系统；6 .设计斜导柱抽芯机构7 .设计推出机构；8 .模具的排气；9 .产生总装配爆炸图。机房进行20学时5模具总装图和零件图绘制1 .画模具的装配图；2 .画抽芯滑块零件二维工程图；3 .画其他成型零件二维图。机房进行5学时6型腔零件CAM（加工中心或数控铳床）1 .确定滑块型芯零件加工工艺；2 .滑块型芯零件自动编程；3 .滑块型芯零件粗加工；4 .滑块型芯零件精加工。机房进行11学时小计45学时手机前壳实训项目1产品三维建模1 .检查和读懂二维产品图；2 .对产品进行三维建模。机房进行3学时2注塑模拟分析1 .导入三维产品模型；2 .网格划分和修改；3 .确定分析类型、材料和工艺；4 .分析、解释、评价、修改。机房进行2学时3初步确定模具结构1 .确定浇注位置、进浇方式、浇注类型；2 .确定模具分型面、型腔、型芯的结构；3 .确定模具拉料和推出方式；机房进行1学时4.选择注塑机。4模具的三维设计L模具分型前的准备2 .模具的分模；3 .选定标准模架；4 .选定主浇套等标准模具零件；5 .设计浇注系统；6 .设计冷却系统；7 .设计推出机构；8 .模具的排气；9 .产生总装配爆炸图。机房进行15学时5模具总装图和零件图绘制1 .画模具的装配图；2 .画凸凹零件二维工程图；3 .其他成型零件图。机房进行6学时6型腔零件CAM（加工中心或数控铳床）1 .确定凹凸模零件加工工艺；2 .型腔零件自动编程；3 .型腔零件粗加工；4 .型腔零件精加工。车间进行9学时7型腔零件CAM（电加工）1 .电极的设计；2 .电极的数控编程与加工；3 .电火花加工型腔。车间进行9学时学时小计45学时草坪网砖实训项目1产品三维建模1 .检查和读懂二维产品图；2 .对产品进行三维建模。机房进行3学时2注塑模拟分析1 .导入三维产品模型；2 .网格划分和修改；3 .确定分析类型、材料和工艺；4 .分析、解释、评价、修改。机房进行3学时3初步确定模具结构L确定浇注位置、浇注系统类型和方式；2.确定模具分型面、型腔、型芯机房进行2学时的结构；3 .确定模具拉料和推出方式；4 .选择注塑机。4模具的三维设计1 .模具分型前的准备2 .模具的分模；3 .选定标准模架；4 .选定主浇套等标准模具零件；5 .设计浇注系统；6 .设计冷却系统；7 .设计推出机构；8 .模具排气；9 .产生总装配爆炸图。机房进行15学时5模具总装图和零件图绘制1 .画模具的装配图；2 .画凸凹零件二维工程图；3 .画其他成型零件二维图。机房进行5学时6型腔零件CAM（加工中心或数控铳床）L确定凹凸模零件加工工艺；2 .型腔零件自动编程；3 .型腔零件粗加工；4 .型腔零件精加工。车间进行8学时7型腔零件CAM（电加工）1 .电极的设计；2 .电极的数控编程与加工；3 .电火花加工型腔。车间进行9学时学时小计45学时线路盒实训项目1产品三维建模1 .检查和读懂二维产品图；2 .对产品进行三维建模。机房进行3学时2注塑模拟分析1 .导入三维产品模型；2 .网格划分和修改；3 .确定分析类型、材料和工艺；4 .分析、解释、评价、修改。机房进行4学时3初步确定模具1.确定浇注位置、浇注系统类型；机房进2学时结构2 .确定模具分型面、型腔、型芯的结构；3 .确定模具拉料和推出方式；4 .选择注塑机。行4模具的三维设计L模具分型前的准备2 .模具的分模；3 .选定标准模架；4 .选定主浇套等标准模具零件；5 .设计浇注系统；6 .设计冷却系统；7,设计推出机构；8 .模具的排气；9 .产生总装配爆炸图；机房进行14学时5模具总装图和零件图绘制1 .画模具的装配图；2 .画凸凹模零件二维工程图；3 .其他成型零件图。机房进行5学时6型腔零件CAM（加工中心或数控习床）1 .确定凹凸模零件加工工艺；2 .型腔零件自动编程；3 .型腔零件粗加工；4 .型腔零件精加工。车间进行9学时7型腔零件CAM（特种加工）1 .电极的设计；2 .电极的数控编程与加工；3 .电火花加工型腔。车间进行8学时学时小计45学时总结1编制说明书计算说明书；打印各种图；总结。根据实际情况安排10四、课程开设方式与安排本课程一共有五个实训项目，学生必须选择其中的两个。其中第一个项目为基础项目,包含比较全面的内容，是学生必选项目，其余四个项目各有特点，学生可以根据自己的水平和特点选择其中之一。本课程为集中4周时间进行，其中模具设计、型腔零件自动编程在机房进行，型腔零件加工在数控车间操作机床进行，通常是模具设计在前，型腔零件加工在后，但由于机床不够，所以交错进行。五、说明1 .本课程要用到模具制造基础、数控加工与编程、塑料模具设计、UGCAD、UGCAM.moldflow软件应用等课程知识，在项目训练过程中要充分注意复习巩固这些知识。2 .机床的操作是本课程的另一重点。在操作机床时，注意培养学生正确的操作习惯，形成良好的职业素质，重视学生的人身安全。3 .本课程的项目可以根据实际情况取舍，做到与时俱进，与企业最新发展保持一致。4 .本课程可以根据老师要求，安排一部分优秀的学生承接企业真实产品项目。六、教材和参考资料1 .教材：UGNX8.0塑料模具CAD/CAM实训实例教程高等将于出版社2013年8月2 .参考资料： 塑料模具设计朱光力、万金保清华大学出版社2003年1月 模具设计与制造实训朱光力主编高教出版社2004年8月 注塑模具设计与制造实用技术王树勋编华南理工大学出版社1996年6月 塑料模具设计屈华昌、伍建国主编机械工业出版社1993年11月 典型注射模具结构图册王树勋、邓庚厚编中南工业大学出版社1992年9月 现代数控机床实用教程王宝成编天津科学技术出版社2000年IO月 模具CDCM实践教程朱光力主编人民邮电出版社2006年1月
