    华为运输包装设计规范(内容系统全面).docx

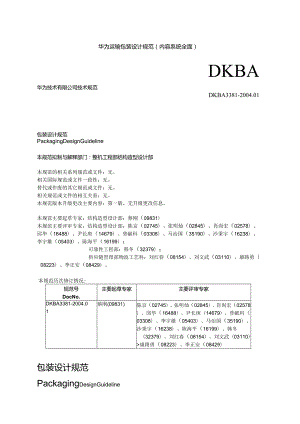

    华为运输包装设计规范(内容系统全面)DKBA华为技术有限公司技术规范DKBA3381-2004.01包装设计规范PackagingDesignGuideline本规范拟制与解释部门:整机工程部结构造型设计部本规范的相关系列规范或文件:无。相关国际规范或文件一致性:无。替代或作废的其它规范或文件:无。相关规范或文件的相互关系:无。本规范版本升级更改主要内容:第一版,无升级更改信息。本规范主要起草专家:结构造型设计部:蔡刚(09831)本规范主要评审专家:结构造型设计部:陈京(02745)、张明灿(02845)、肖尚宏(02578)、邱华(16488)、尹长庚(14679)、曾献科(03308)、马治国(35190)、沙秉宇(16238)、李宇雄(05403)、陈海平(16199);可靠性工程部:韩冬(32379);供应链管理部物流工艺科:刘红春(08154)、刘文武(03110)、康路勇(08223)、李正安(08429)。本规范历次修订情况:规范号DocNo.主要起草专家主要评审专家DKBA3381-2004.01蔡刚(09831)陈京(02745)、张明灿(02845)、肖尚宏(02578)、邱华(16488)、尹长庚(14679)、曾献科(03308)、李宇雄(05403)、马治国(35190)、沙秉宇(16238)、陈海平(16199)、韩冬(32379)、刘红春(08154)、刘文武(03110)>康路勇(08223)、李正安(08429)包装设计规范PackagingDesignGuideline范围Scope:本规范规定了华为技术有限公司产品包装方案的设计选型、主要包装容器结构设计、缓冲设计、标识设计的基本原则和相关计算方法。本规范适用于华为技术有限公司产品包装设计。本规范适用于所有从事华为技术有限公司产品包装设计的工程设计人员。简介Briefintroduction:本规范介绍了包装和物流行业的基本知识,并结合华为技术有限公司包装实际情况,简明扼要地说明了包装设计的基本条件。在此基础上,根据不同包装材料的应用特点,详细阐述了包装设计流程、包装方案设计、以及包装材料详细设计的基本原则、要素和计算方法,并提供了若干不同产品类型的包装设计案例和相关设计标准,以供设计人员参考。关键词Keywords:包装、包装材料、包装件、包装设计引用文件:卜.列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范,然而,鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件,其最新版本适用于本规范。序号No.文件编号DocNo.文件名称DocTitle1DKBA0.420.0017木质包装箱技术规范2DKBA0.420.0022瓦楞纸箱技术条件3DKBA0.420.0040包装用静态吸湿袋装活性蒙脱石干燥剂技术条件4DKBA1109运输包装件试验规范5DKBA1293包装材料BOM及PART规范6DKBA3151.3ESD控制规范第三部分:防静电包装材料技术规范7DKBA3151.7ESD控制规范第七部分:产品开发防静电设计导则8DKBA4030运输包装件性能摸底测试规范9GB/T4857包装运输包装件基本试验方法10GB/T8166-1987缓冲包装设计方法11ISTA2A/2BPerformanceTestForIndividualPackaged-Product12Q/DKBA0.420.0030产品包装标识设计规范13Q/DKBA3351.1木质包装件用胶合板技术条件第一部分:木质包装箱用胶合板技术条件14Q/DKBA3353瓦楞纸板技术条件15Q/DKBA3374.2软质薄膜包装袋第二部分:防潮袋技术条件16Q/DKBA3616通信产品三防试验与评价术语和定义Term&Definition:缩略语AbbreViatiOns英文全名Fullspelling中文解释Chineseexplanation缩略语AbbreViatiOns英文全名Fullspelling中文解释ChineseexplanationPackage包装件:产品经过包装所形成的总体。Packagedesign对产品的包装进行选型、结构和装潢设计。Packaging包装:为在流通过程中保护产品,方便储运,出金销售,按照一定技术方法而采用的容器、材料及辅助物等的总体名称。也指为了达到上述目的而采用容器、材料和辅助物的过程中施加一定技术方法等的操作活动。Packagingmaterial包装材料:用于制造包装容器和构成产品包装的材料总称。G值Fragility脆值:产品不发生物理损伤或功能失效所能承受的最大加速度值,通常用临界加速度与重力加速度的比值来表示。Permissiblefragility许用脆值:根据产品的脆值,考虑到产品的价值、强度偏差、重要程度等要素而规定的产品的许用最大加速度值,也采用与重力加速度的比值来表示。1包装基础知识1.1 包装的分类由于包装的目的、功能、形态、方式的不同,包装的分类是多样化的。根据现代包装从重点目的的角度出发进行分类,包装可以分为运输包装和销售包装两大类。其基本关联关系如图1所示。图1:运输包装和销售包装关联图1.2 包装件的分类物品在自生产到储存、装卸、运输、消费等一切物的流通过程中,都是以包装单元为基准进行的。也就是说,包装单元是物流和交易中不可缺少的因素。通常情况,包装单元以包装件的构成形式划分,主要有:个体包装件和集合包装件两种类型.个体包装件是指单个物品经过包装后形成的总体。该包装主要是为了保护或提高该单个物品的商品价值。通常情况,个体包装件由单个物品和与之对应的个体单元成套包装材料构成。其中,个体单元成套包装材料通常包含:外包装容器、缓冲材料、内包装容器和必要的包装辅助物。根据个体包装件包装情况,常见个体包装件有箱式单元和托盘单元两种形式。其构成关系分别如图2、图3所示:图2:箱式个体单元包装件构成示意图外包装容器缓冲材料内包装容器产品图3:托盘个体单元包装件构成示意图集合包装件是指由若干个物品或若干个个体包装件,按照一定的配置组合关系包装形成的总体。该包装主要是为了实现若干个物品或若干个个体包装件的特定配置组合关系,同时保护或提高其商品价值,便于物流操作和管理。通常情况,集合包装件由若干个物品或若干个个体包装件和与之对应的集合单元成套包装材料构成。根据集合包装件包装情况,常见集合包装件有箱式集合和托盘集合两种形式。其构成关系分别如图4、图5所示:个体包装件缓冲材料外包装容器图4:箱式集合包装件构成示意图图5:托盘集合包装件构成示意图1.3 包装材料包装材料是用于制造包装容器和构成产品包装的材料总称,通常分为加工基础原材料和加工制成品(由包装容器和包装辅助物构成)。另外,为简单区别各项包装材料,并便于回收处理,包装材料通常情况又分为:木质包装材料、纸质包装材料、塑料包装材料、金属包装材料、玻璃包装材料和其它类型的包装辅助材料。根据华为技术有限公司包装材料的使用情况,由于产品特点的原因,各类包装材料使用量的排列顺序依次为:木质包装材料、纸质包装材料和塑料包装材料。华为技术有限公司常用包装材料如表1所示:表1:华为技术有限公司常用包装材料分类及形态表形态加工基础原材料加工制成品包装容器包装辅助物木质包装材料人造板(胶合板、密度板等)拼装木箱周转/联运托盘、衬板纸质包装材料瓦楞原纸和瓦楞纸板、纸板、卡纸、牛皮纸、蜂窝纸板等瓦楞纸箱、瓦楞纸盒、瓦楞纸管、纸袋、彩盒瓦楞纸衬垫塑胶包装材料PE/PP/PET薄膜、EPE、EPP、EVA等各种类型的软质薄膜包装袋缓冲衬垫金属包装材料钢、铁金属桶(干燥剂包装用)钢舌片和直钢带(拼装木箱用)、铁钉玻璃包装材料玻璃玻璃瓶其它包装辅助材料聚合物塑料瓶标签、印刷油墨2物流基础知识2.1 运输方式2.1.1 运输方式的分类在现今物流行业,常见的运输方式主要包括:公路运输、铁路运输、水路运输、航空运输四种方式。其中,公路运输和铁路运输通常合称为陆路运输。根据运输方式与运输工具的对应关系,以上运输方式也通常称为:汽车运输、火车运输、轮船运输和飞机运输。2.1.2 运输方式的特点1 .铁路运输铁路运输是一种重要的现代陆地运输方式,它是使用机动车牵引车辆,用于载运旅客和货物的一种运输方式。在现代运输中,铁路运输占有非常重要的地位,承运量高达70%O其主要特点有: 适应性强:铁路的修建地域限制性小,同时可以全天候运转; 运输能力大; 安全程度高; 运送速度较快; 能耗小,污染小; 运输成本低。2 .公路运输公路运输由公路和汽车两部分组成。随着我国高速公路和高等级公路的发展,公路运输地位也在逐步提高。其主要特点有: 公路运输的指标随技术的发展逐步提高; 机动性,灵活性,易实现门对门运输; 货物损失小,安全性高; 投资少,周转快; 适合中短途运输。3 .水路运输水路运输由船舶、航道和港口所组成,是历史悠久的长途运输方式。其主要特点有: 运输能力大; 运输成本低; 投资小; 劳动生产率高; 航速低,周期长。4.航空运输航空运输由飞机、空中航道和港口所组成,是现代运输的先进运输方式。其主要特点有: 高科技; 麻速度; 灵活; 安全; 航空运输建设周期短,回收快。综上所述,以上各种常见运输方式的主要特点比较如表2所示。表2:常见运输方式基本特点对比表运输方式运输途径运输工具运价运速运量限制性陆路运输铁路火车居中居中较大轨道建设和列车时刻公路汽车较快居中水路运输河道船舶最低较慢航道海洋海轮最慢最大航线、港口和航班时刻航空运输航空飞机最高最快最小2.1.3运输方式的选择为保证货物高效、及时、准确、安全、经济地从发运地运输到目的地,需要根据货物的体积、重量、危险程度、要途时间和要求到货期等基本特征,结合常用运输方式的基本特点和承运限制要求,对运输方式、路线、资源进行合理的组织。因此,货物的合理运输方式的选择通常需要遵循以下基本原则: 满足市场需求; 确保物流全过程的安全性; 最大限度地降低物流全过程的资源和成本投入,提高承运经济性。在货物运输物流全过程中,货物的运输方式通常需要采用多种运输方式综合完成。对于特殊地区或其它特殊发货需求,也可选择采取某种单一的运输方式完成。 例一:有某批产品需要发送的最终目的地是东北某地电信大楼。该产品从包装完毕出货后,通常需要经过汽车运输、火车(行包)运输、汽车运输的综合联运方式运抵目的地(如图6所示);图6:某产品综合联运示意图 例二:有某批产品需要发送的最终目的地是广东省某地电信大楼。该产品从包装完毕出货后,通常只需要经过单一的汽车运输方式运抵目的地; 例三:有某批产品需要发送的最终目的地是华北某地电信大楼,且到货时间紧急。该产品从包装完毕出货后,通常需要经过航空运输、汽车运输的综合联运方式运抵目的地; 例四:有某批产品需要发送的最终目的地是海外某地电信大楼。该产品从包装完毕出货后,通常需要经过汽车运输、海轮运输、汽车运输的综合联运方式运抵目的地。2.2 运输容器为适应不同运输方式和运输工具的承运需求,最大限度地满足包装件及包装形式的多样化,考虑到大部分包装件的形状为(或近似为)直方体形状,运输容器的形状也基本为六面直方体。目前常见的运输容器主要包括:箱式货车车厢、集装箱、火车行包车厢和航空专用集装箱。对于包装设计来说,运输容器的尺寸和容量基本信息是确定包装件尺寸的重要依据。表3为常用运输容器的基本信息。表3:常用运输容器基本信息表运输工具类别内尺寸(长X宽X高,mm3)箱门开口尺寸(宽X高,三3)体积(m3)集装箱20英尺平柜5898×2352×23932340×228031.140英尺高柜12032×2352×26982340x258576.340英尺平柜12032×2352×23932340×228067.535英尺平柜10540×2352×23932340×228059.2箱式货车5/6吨7200×2300×25002200×240041.48吨8600×2300×25002200x240049.510吨10000×2300×25002200×240057.52.3 周转工具在现代物流行业中,周转工具是必不可少的基本组成要素,它为方便机械化装卸、搬运和堆垛货物起着重要作用。根据用途划分,主要包括:联运托盘和搬运叉车工具两大类。其中,联运托盘主要用于货物的堆垛,搬运叉车工具主要用于机械化搬运和装卸。2.3.1 联运托盘在现代物流行业中,最为常见的托盘是平托盘。根据平托盘的叉孔方向划分,通常分为双向进叉和四向进叉两种,分别如图7、图8所示。图7:双向进叉平托盘图8:四向进叉平托盘根据电子设备行业标准,结合常见大型电子设备的尺寸特点,以及立体化仓储的发展,在现今电子行业中,联运托盘的尺寸规格主要有:800mmX600TIm和80OrnrTlX1200mm两种。2.3.2 搬运叉车常见搬运叉车主要有:手动叉车、电动平衡重式叉车和气动叉车。2.4 仓储环境在整个物流过程中,货物需要经历包括出货储存、转运储存、到货储存三个环节。其中,出货储存和到货储存环节分别主要取决于生产厂家和客户储存现场的环境,转运储存环节主要取决于运输方式和运输容器的环境°2.4.1 出货仓储根据货物在出货前的生产加工及包装作业过程需求,华为技术有限公司对包装件的出货储存必须满足以下规定: 己完成最终加工待出货的,最外层包装容器为非木质包装容器的相同单元包装件,必须堆码在华为技术有限公司规定出货用联运托盘上,且储存堆码高度不得大于1.8米(含联运托盘高度); 己完成最终加工待出货的,最外层包装容器为木质包装容器的相同或近似包装件,储存堆码高度不得大于3米; 所有华为技术有限公司的包装件在按照包装件的自身允许规定的堆码要求和方式进行堆码时,其最小允许静载堆码时间为30天。2.4.2 运输仓储货物在运输过程需要经历复杂的物流环境,根据运输方式、运输容器、中转和周转需求,华为技术有限公司包装件在运输储存应满足以下要求:所有华为技术有限公司包装件在运输储存中应尽可能减少与运输容器的间隙,以减少和避免运输过程中,由于包装件与运输容器间的相对位移产生的危险因素,造成包装件内部内装物的损伤;对于采用海轮运输的包装件,最外层的非木质包装容器的静压承载能力应不小于正常静载能力的5倍。2.4.3 到货仓储货物达到最终客户后,通常需要在最终客户处进行短暂时间的储存(特殊情况,可能需要进行超长期储存)。根据最终客户仓库的设置情况,考虑到室外环境储存的情况和可能,华为技术有限公司所有最外层为木质包装容器的包装件应具备一定的防雨淋能力,性能指标应达到GB/T4857.9-1992的规定。3产品基础知识3.1 产品的分类根据产品的功能分,华为技术有限公司产品主要有:整机产品和部件产品两类。根据产品的使用对象分,华为技术有限公司产品主要有:设备类产品和终端类产品两种。结合华为技术有限公司包装设计的业务特点,通常将产品分为以下类型:3.1.1 设备类整机产品设备类整机产品通常结构体积和重量较大,采用直接销售给通讯行业的直接营运商(如:电信局)。该类产品一般只适用于单一的使用需求和习惯,需要与其它辅助配套设施(如:电源设备、告警监控设备)共同安装,并放置在一个相对固定的区域(如:机房),不便于频繁性搬迁、挪动和移位。根据华为技术有限公司整机产品的结构特点,设备类整机产品主要包括:带板机柜类整机产品、一体化机箱类整机产品。3.1.2 终端类整机产品终端类整机产品通常结构体积和重量较小,采用直接或间接销售给各企事业及个人消费者。该类产品通常适用于多种使用需求和习惯,无需与其它的辅助配套设施配合共同安装,且可以灵活放置于方便使用的不同方位(如:桌面、墙壁),方便频繁性搬迁、挪动和移位。根据华为技术有限公司整机产品的结构特点,终端型整机产品主要包括:盒式机箱类整机产品和消费终端类整机产品。3.1.3 终端类部件产品终端类部件产品通常结构体积和重量较小,采用直接或间接销售给各企事业及个人消费者。该类产品通常以整机产品为载体基础,采用嵌入模块方式,补充实现整机产品的特定附加功能,且可以根据整机产品的使用需求进行灵活的加载和卸载。根据华为技术有限公司部件产品的应用特点,终端类部件产品主要包括:软件部件产品和单板部件产品。3.1.4 设备类部件产品设备类部件产品通常结构体积和重量适中或偏大,采用直接销售给通讯行业的直接营运商(如:电信局)和配套协作商(如:电信工程安装队),该类产品通常以整机产品的周边环境为载体基础,采用附加模块方式,调整实现整机产品及其周边环境的协调功能,且不便于根据整机产品的使用需求进行灵活的加载和卸载。根据华为技术有限公司部件产品的应用特点,设备类部件产品主要包括:结构件部件产品和辅助部件产品(如:电缆)。3.2 产品基本特性为了充分保障产品性能的完好,除了尽可能的减少和消除环境危险因素对产品性能的影响外,有效改善和提高产品自身对环境的适应能力也非常重要。根据产品的材料应用、加工工艺过程特点,对于产品包装来说,影响产品性能的主要要素包括:产品自身的防护要求、结构特性和(发货)配置要求需求三方面。3.2.1 防护要求为了满足不同的需求,产品自身开发就要求达到特定的环境适应指标。在产品包装件在物流全过程中,产品包装对产品的防护能力就必须基于产品自身环境适应的基础,实现产品基本功能的完整性。1 .静电防护由于华为技术有限公司产品属于精密电子设备,为避免静电对电子设备的隐患危害,所有华为技术有限公司的产品在出厂以及到达最终使用客户验收时,其静电防护设计和要求的各项技术指标均必须按照DKBA3151.7规定执行。2 .三防(防霉、防湿热、防盐雾)要求为满足产品的外观、机电性能,产品的选材、生产过程涉及了多种原材料的多样加工工艺。因此,所有华为技术有限公司的产品在出厂以及到达最终使用客户验收时,其三防要求的各项技术指标均必须达到Q/DKBA3616通信产品三防试验和评价规定要求。3.2.2结构特性产品的结构合理性是产品机械性能对环境适应能力的重要影响因素。其中,主要结构特征包括产品的脆值和不规则结构两个要素。1.脆值由于产品在整个物流过程中将可能遭遇各式各样的冲击,因此,了解产品的自身的许用脆值(通常指冲击脆值:采用冲击方法测量所得),也就是说,充分了解产品自身究竟能承受多大的冲击,把握产品自身对各种冲击因素适应程度的可靠性非常必要。产品的许用脆值越高,产品的抗冲击能力就越强,产品的包装整体防护要求就可以适当降低;反之,产品的许用脆值越低,产品的抗冲击能力就越弱,产品的包装整体防护要求就需要适当提高。表4为产品许用脆值的参考表。表4:产品许用脆值参考表产品类别许用脆值范围示例高级电子仪器、精密测量仪器、航空仪表15G25G硬盘精密指示仪器、电子仪器、大型工业机械25G40G传输子架产品(钾接结构形式)小型电子计算机、记录器、大型发报装置、一般仪表40G60G机柜类整机设备、一体化机箱产品(螺钉联接结构形式)家电产品、摄录设备、光学设备60G90G冰箱、电视便携式无线终端产品、机械组合构件90G120G手机、户外机柜产品(焊接结构形式)一般机械材料和机械零部件120G以上安装成套件注释:1 .上表中的“G”为一个重力加速度,数值通常为:9.8ms2,“15G”表示重力加速度的15倍:2 .上表中示例为大致分类,不代表准确的划分。具体脆值数据可通过产品的脆值测试试验进行测试确定。了解产品的(许用)脆值,一方面为产品的包装设计提供了基础数据,同时还能发现产品结构设计的薄弱环节,这将有助于产品结构设计的改善,提高产品自身强度,实现产品可靠性提高与产品包装成本降低的平衡。2.不规则结构随着产品外观造型、使用方式的变化,产品在外观结构上不可避免的出现部分不规则结构。因此,对于这些不规则结构,在产品的包装设计应遵循以下基本原则:原则一:尽量避免结构件的外部突起、尖锐等异形结构形式。对于可拆卸的配套零部件,在随产品进行包装时,尽量拆卸后,作为附件与产品共同进行包装设计;原则二:保持产品外观结构的封闭整体性。对于不可拆卸的异形零部件,以及整体不封闭的产品,应通过局部避让、填补或封闭措施后,再进行包装设计。3.2.3配置需求产品通常由整机结构件、母板(背板)、单板、电缆、资料以及其它辅助物料构成。为有效实现产品的各项功能组合,产品通常具有多种灵活配置。因此,这需要通过不同的产品包装件形式来适应不同配置产品的发货需求。根据产品物料组成情况,通常可以分为基本配置和选择配置。1 .基本配置产品通常可以通过几个基本核心模块的构成来实现该产品的核心基本功能。从产品应用角度出发,这几个模块就构成了该产品的基本配置。其中,通常包括:整机结构件、母板(背板)、基本功能模块(含基本功能模块结构件单元和单板)、基本配置内部电缆。这也是华为技术有限公司产品发货需求的基本配置。2 .选择配置产品通常在基本配置的基础上,可以通过增加相关的功能模块来实现辅助或增值功能。增加的功能模块通常为单板和功能模块单元,能够直接与基本配置的功能模块共同容纳在一个整机结构件内。对于在产品已经主机满配置情况,增加的功能模块也可能重新安装在另一个整机结构件上。3 .发货常见配置根据华为技术有限公司产品的类别,产品的发货配置构成略有不同,表5为华为技术有限公司产品发货常见配置参考表。点5:产品发货常见配置参考表整机结构件功能模块电缆附件内部电缆外部电缆手册光盘资料安装成套附件其它配套设备/工具曲机柜(内选配,全必配,安选配,非必配,非随机发货。通常与外市装功能模部装入随装在机随机发部电缆进行出知块、安装机机柜内柜内部货Vu插框)部插框或设柜机柜-一体化机选配,全必配,安标准电选配,非随挂耳选配,非产一箱、插框部装入一装在源线可机发货等简随机发产体体化机箱体化机选择随单安货品化箱内部机发货装附机件可箱随机发货z盒盒式机箱选配,不必配,安必配,标必配,随机发货选配,可5式全部装入装在盒准电缆随机发T产盒式机箱式机箱和接口货W品内部电缆随品消主机机构选配,全必配,安机发货费件部装入逐装在逐终级结构件级结构端件内部产品4包装设计基础知识4.1 包装设计的基本目的随着社会经济活动的生产、消费和流通方式的变化,包装功能的内涵和外延也不断丰富。在当今社会经济活动中,包装需要在物品从生产到消费者手中所经历的运输、保管、装卸、销售、使用等过程(即:在物品从生产到消费者手中所经历的运输、保管、装卸、销售、使用等过程)中,满足以下基本功能: 保护物品的质量和价值; 方便使用; 促进物品的销售。因此,对于包装设计来说,其基本目的就是通过构成包装所采取的各种设计范畴的技术活动来实现包装的基本功能。4.2 包装设计的基本要点为有效实现包装的基本功能,对于包装设计来说,需要考虑以下基本要点: 包装的机能性:保护内装物; 包装的经济性:低成本; 包装的生产性:容易上生产线进行大规模加工制造,并满足机械化流水线包装作业; 包装的采购性:物资和材料的供应稳定; 包装的流通性:适于运输和保管; 包装的人机化:使用过程的安全性和方便性; 包装的信息化:产品信息传达恰当; 包装的形象化:造型和外观装潢美,突出企业形象,保持与竞争商品的鲜明不同; 包装的销售性:具有宣传效果,刺激消费者购买欲望; 包装的环保化:易于废弃处理,保护大自然生态环境。4.3 包装设计的基本内容根据华为技术有限公司集成产品开发(IPD)要求,结合包装业务特点,包装设计的主要工作内容包括以下方面:包装方案开发设计:针对物流环境和用户特定需求,对包装进行需求分解和分析、包装方案的详细开发设计和验证等技术活动;包装BOM清单编制:针对生产和供应发货组织需求,对成套包装材料进行BOM数据的结构性定义、发布、实施及维护等活动。5包装设计程序和基本原则5.1 包装设计基本程序为了有效实现包装设计的目的,使设计的包装合格、合理,根据现代包装学科的基础理论,包装设计通常需要顺序经历以下基本设计步骤:设计条件确定:主要包括对待设计的包装件需要面临的流通环境(主要有振动、冲击、储存环境及时间)、产品基本特性(主要有许用脆值、固有频率、特殊结构形式)、市场及消费者要素(主要有销售区域、购买习惯、消费使用习惯)等方面设计条件进行分析。其中,当产品基本特性不能满足流通环境的要求时,建议在此阶段完成产品的再设计工作,己避免隐患存在的延续导致实际流通过程的包装破损以及高额防护成本的投入。包装方案设计:主要包括对待设计的包装件的包装防护设计(主要有防密、防潮、防静电等方面)、包装结构设计(主要有容器结构及造型设计、缓冲衬垫结构设计等方面)以及包装平面装潢设计(主要有图形、色彩、文字等要素的构成设计)。包装方案验证:主要包括根据设计条件拟制的预期包装验证方案(程序),对包装设计方案进行全面评估、分析,并制定改进措施。包装方案确定:主要包括对通过包装方案验证的包装设计方案进行定型和必要的文件化工作,以保证后期加工生产有据可依。在一个产品开发项目启动时,作为产品整体组成部分的包装开发工作需要同期展开。根据华为技术有限公司集成产品开发(IPD)主流程,结合包装设计业务的自身特点,以及包装专项技术的平台构建状况和规划,华为技术有限公司包装设计的基本业务流程(即:包装设计程序)如图9所示:色其收计苧R奥;J图9:包装设计程序(流程)图5.2 需求规格确定需求规格的确定就是进行确定包装的设计条件。通常情况,确定包装设计条件需要从产品自身条件、环境条件、市场条件、消费者需求、生产条件等方面着手考虑。根据华为技术有限公司的产品特点和包装业务特点,包装设计的常用需求条件汇总如表6所示。表6:包装设计需求条件汇总列表需求类别需求条件内容选择项目特别提示包装类型口运输包装口销售包装运输包装必选产品需求全部单板/模块可带板运输口部分单板/模块可带板运输口全部单板/模块不可单板运输口有可随整机发货的结构附件选择部分单板/模块可带板运输和有可随整机发货的结构附件时,必须明确列举不可带板运输的单板/模块、及结构附件的名称运输方式汽车运输口铁路运输海轮运输口航空运输带有危险品(如:蓄电池)的产品不推荐采用航空运输方式发货方式口个体单件发货托盘集合发货口木箱集合发货口纸箱集合发货物料种类正常发货物料口直接发货物料口二次包装发货物料二次包装发货物料不参与后续包装设计环节,直接进入包装工艺指导环节防护要求防震处理防潮处理口防锈处理口防霉处理防静电处理口屏蔽处理户外产品和低值易耗产品不推荐进行防潮处理其它要求口客户定制标识建议客户自行提供图形文件格式为:.cdr/.tif.psd.jpg特殊需求根据特定客户或设计需求提供5.2.1 包装类型为满足产品性能完整地被送抵最终客户,并使产品迅速投入使用,这要求每个产品必须有必要的运输包装。考虑到一些非设备类型的终端产品,还需要赋予此类产品于合适的销售包装。因此,在进行产品包装类型的需求确定时,必须充分考虑产品的销售形态,其基本判定原则主要有:产品销售需要采用货架形式,陈列展示于公众的最终端消费群体;产品高价值形象传达需求。根据以上判定原则,华为技术有限公司常见销售包装类型的产品有:结构简单的桌面或手持设备,以及各大型系统的软件产品。5.2.2 产品需求由于产品系统油若干零部件和连接机构构成,且各零部件及其之间连接机构对运输物流环境的危险因素的适应能力各不相同。为避免因少数精密零部件的失效而造成产品系统功能失效,同时,考虑到华为技术有限公司生产过程的产品系统联调需求,根据不同零部件类型,对产品系统的单板/模块的可带板运输性通常按如下原则进行判定: 价值高且连接要求精密的单板/模块推荐不采用带板运输,如:无线射频模块、带有高速光器件/模块的单板; 重量大且连接部位针位较少的单板/模块推荐不采用带板运输,如:无线功放模块;与系统联接部位受力情况较弱的单板/模块推荐不采用单板运输,如:插针受力情况较差的连接器件; 与系统在某些特定防护要求存在明显差异的单板/模块不推荐采用带板运输,如:ESD防护等级、防潮等级(潮敏器件)等; 与系统整机装配后,出现不规则外形情况的结构附件不推荐安装在整机上进行运输; 自身相对整机薄弱或属于易损部件的结构附件不推荐安装在整机上进行运输; 与系统联接部位受力情况较好的单板/模块推荐采用单板运输; 与系统联接互换性和稳定性低的单板/模块推荐采用带板运输; 与系统连接互换性和稳定性高的单板/模块且价值一般推荐采用带板运输。5.2.3 运输方式为有效保障包装对内装物的防护性能,包装设计应根据包装件所选择的运输方式进行。根据华为技术有限公司产品的发货不同运输方式的选择频率,通常情况以陆路运输方式条件为基准,对于航空运输和海轮运输进行防护性能指数的加权评估。另外,考虑到航空运输的高安全性要求,在航空运输方式的选择上,必须根据国际航空运输协会(IATA)的承运管制要求,对包装件内装进行危险品鉴定工作。根据华为技术有限公司产品的特点,涉及航空管制的危险品主要有:腐蚀性溶液物质(如:蓄电池)、磁性物质(如:高磁场强或磁石)、易燃或挥发性物质(如:油漆)。鉴于危险品承运的鉴定和经济成本等原因,对于涉及以上危险品的产品,建议不采用航空运输方式。如确实必须,务必及时提请航空运输危险品鉴定需求。5.2.4 发货方式合理选择包装件发货方式,不仅可以节约包装件发运的整体物流成本,而且可以提高包装件发货的整体成套程度,便于最终客户的货物清点,降低错货发生率,提高客户满意度。因此,包装件发货方式的选择通常需要遵循以下基本原则: 订单的最小成套化:尽可能实现同一订单物料的集合处理; 集合成套的归一化:尽可能将同一订单的同种或相近物料集合成套处理; 集合成套的轻量化:尽可能采用轻量化集合成套方式,推荐选择顺序为:纸箱集合、托盘集合、木箱集合。5.2.5 物料种类为提高华为技术有限公司包装发运业务的工作效率,针对不同的物料种类,在华为技术有限公司包装发运操作和管理上有所区别。根据华为技术有限公司包装发运业务现状,发货物料分为正常发货物料、直接发货物料、和二次包装发货物料三大类。其主要特征如下:正常发货物料:此类物料的最终发货包装工作由华为技术有限公司完成。此前所有业务内容完全按照华为技术有限公司产品集成开发过程输出的包装设计、工艺文件、测试标准要求执行,并由华为技术有限公司全权负责完成。直接发货物料:此类物料的最终发货包装工作由华为技术有限公司供应商完成,华为技术有限公司仅负责最终发运标签的标识工作。此前所有业务内容由华为技术有限公司指定产品包装的具体要求,由供应商全权负责完成具体工作内容和包装设计、工艺文件输出。对于华为技术有限公司自制件物料,通常采用华为技术有限公司参与指导和确认,由供应商具体实施,并由华为技术有限公司最终固化到相关文件的形式。二次包装发货物料:此类物料的最终发货包装工作在华为技术有限公司完成,但所有包装作业完全采用物料的原始包装,并在原包装操作指导文件的指导下进行。此前所有业务内容由华为技术有限公司指定产品包装的具体要求,由供应商全权负责完成具体工作内容和包装设计、工艺文件输出。5.2.6 防护要求对于不同的被包装对象,产品包装设计的防护要求内容以及防护等级也各不相同。根据华为技术有限公司产品的基本分类,不同类型的产品包装防护要求如表7所示:表7:华为技术有限公司产品包装防护要求参考表夕卜类防震防潮防锈防毒防静电屏蔽防尘设备整机模块集合包装需要单板配套物料结构件电缆外露接插件需要单独防护单根和散发电缆需要套管资料注释:上表中,""表示需要,"/"表示不需要,文字说明项目表示按照文字说明要求执行。5.2.7 其它特殊要求随着OEM需求的增长,部分产品包装需要根据合作方的特定需求进行相应的设计,主要包括:外包装标识内容的更改,产品包装件集装化发运需求。考虑到华为技术有限公司IT标准配置管理要求,充分利用现有软件资源能力,对于外包装标识内容的更改,通常应事先告知合作方,以提供.jpg、.tkcdr(版本最好为CorelDRAW8.0及以下版本)的图形和图像文件格式。考虑到合作方特定包装件集装化发运需求,需要由合作方提供相关集装化发运工具、标准容器以及联运托盘的尺寸和技术
