柱下独立基础课程设计模板.docx

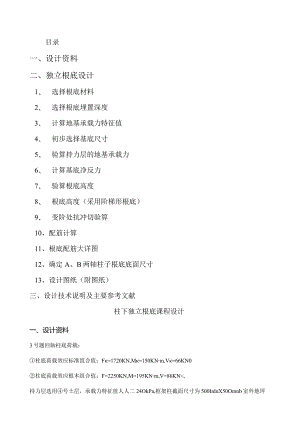

目录一、设计资料二、独立根底设计1、 选择根底材料2、 选择根底埋置深度3、 计算地基承载力特征值4、 初步选择基底尺寸5、 验算持力层的地基承载力6、 计算基底净反力7、 验算根底高度8、 根底高度（采用阶梯形根底）9、 变阶处抗冲切验算10、配筋计算11、根底配筋大详图12、确定A、B两轴柱子根底底面尺寸13、设计图纸（附图纸）三、设计技术说明及主要参考文献柱下独立根底课程设计一、设计资料3号题回轴柱底荷载：柱底荷载效应标准组合值：F=1720KN,M=150KNm,V=66KN0柱底荷载效应根本组合值：F=2250KN,M=195KNm,V=86KN<,持力层选用号土层，承载力特征值人人二24OkPa,框架柱截面尺寸为500InlnX50Omnb室外地坪标高同自然地面，室内外高差450mm。二、独立根底设计1 .选择根底材料根底采用C25混凝土，HPB235级钢筋，预估根底高度0.8限2 .选择根底埋置深度根据柱下独立根底课程设计任务书要求和工程地质资料选取。号土层：杂填土，层厚约0.5m,含局部建筑垃圾。号土层：粉质粘土，层厚1.2m,软塑，潮湿，承载力特征值以二130kPa.号土层：粘土，层厚1.5m,稍湿，承载力特征值AJFl80kPa0 号土层：细砂，层厚3.0m,中密，承载力特征值A&二240kPa。 号土层：强风化砂质泥岩，很厚，中密，承载力特征值人尸30OkPa。拟建场区地下水对混凝土结构无腐蚀性，地下水位深度：位于地表下1.5m。取根底地面高时最好至持力层下0.5m,本设计取。号土层为持力层，所以考虑取室外地坪到根底地而为0.5+1.2+1.5+0.5=3.7m。由此得到根底剖面示意图如下列图所示。根底剖面简图根据细沙e=0.62,查表得仇=2.0,7j=3.0o基地以上土的加权平均重度为持力层承载力特征值A（先不考虑对根底宽度修正）为力=ZmXX上式d按室外地面算起。4 .初步选择根底尺寸取柱底荷载标准值：F=1720KN,M=150KNm,V=66KNo计算根底和回填土GK时的根底埋置深度为根底底面积为d=-(3.7+ 4.15)Ao=1720fa-d371.33-2.2×10-1.725×20由于偏心不大，根底底面积按20%增大，即o×2初步选定根底地面面积A=/0=2.8x2.4=6.72m2,且从2.4m<3m不需要再对人进行修正。5 .验算持力层地基承载力根底和回填土重为偏心距为MkFM150 + 66 ×0.81720 +390.32202.8 2110.320.096/W < = OAlm6Pqmin>°，满足要求。基地最大压力:max/+G(1+%)=S()+390.32。+6x0096)=1.95kPafa(=445.60kPa)A/6.562.8所以，最后确定根底底面长2.8m,宽2.4m。6 .计算基地净反力取柱底荷载效应根本组合值：F=2250KN,M=195KNm,V=86KNo净偏心距为根底边缘处的最大和最小净反力为7 .根底高度（采用阶梯型根底）柱边根底截面抗冲切验算（如下列图）冲切验算简图（柱下冲切）冲切验算简图（变阶处冲切）1=2.8m,b=2.4m,al=bc=0.5z,ac=0.5wo初步选定根底高度h=800mm,分两个台阶，每个台阶均为40Ommoo=8OO-（40+10）=750mm（有垫层），那么%=%+2%=0.5+1.5=2机取ah=2m.因此，可得alfl=?=1250mm因偏心受压，P取Pmax=421.87kPa,所以冲切力为抗冲切力为07%XA=5xg>满足要求。8 .变阶处抗冲切验算由于有al=b=.2m,ax=1Am,01=400-50=350mm所以取死=1.9%因此，可得冲切力为抗冲切力为满足要求。9 .配筋计算选用HPB235级钢筋，力=210Nlmml。（1）根底长边方向。对于1-1截面（柱边），柱边净反力为悬臂局部净反力平均值为g（%max+P3=g（421.87+350.36）=386.12kP弯矩为对于截面m（变阶处），有比拟4“和A/，应按4/配筋，实际配161613522（2）按根底短边方向。因为该根底受单向偏心荷载作用，所以，在根底短边方向的基底反力可按均匀分布计算，取对于IT截面（柱边）弯矩为对于IV-IV截面（变阶处）弯矩为比拟A和A/V，应按A,配筋，实际配11162OO2210 .根底配筋大样图根底配筋大样图如下列图所示11 .确定、©轴柱子根底底面尺寸由柱下独立根底课程设计任务书得：3号题、©两柱子基底荷载分别如下。轴：F=1090KN,M=190KNm,V=62KNo©轴：F=L312KN,M=242KNm,V=57KN0由前面计算得持力层承载力特征值力=371.33攵&,计算根底和回填土重GA时的根底埋深d=3.925m,G）轴根底底面积为根底底面积按20%增大，即初步选定根底地面面积为A=2.4x2.0=4.82）,且b<3m,不需要再对力进行修正。©轴根底底面面积为根底底面积按20%增大，即初步选定根底地面面积为A=0=2.62.2=5.72机22）,且b<3m,不需要再对以进行修正。12.0、©两轴持力层地基承载力验算A轴，根底和回填土重为偏心距为MkFCGk190 + 62 x 0.81090 + 271.2=018/?<1=037/«1361.26p,mfal>0,满足要求。根底最大压力:二十(1+苧二您(1+啜库422.54所以，最后确定根底地面长2.4m,宽2.0m。©轴，根底和回填土重为Mk 242+57x0.8Fk+Gk 1312 + 323.18287,6=0.17¾<-=-=0.431635.1866A,mbl>0,满足要求。根底最大压力：BmaX=(l+=2：片.18(1+lZ)=397.3OkPa<fa所以，最后确定根底地面长2.6m,宽2.2m。13.设计图纸00( 00(根据以上的计算，可以绘制出根底平面布置图和B轴柱子根底大样图，如下列图所示。根底平面图J-E
