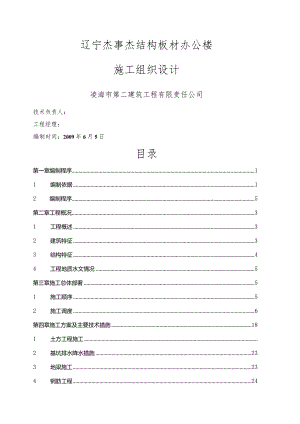

辽宁杰事杰结构板材办公楼施工组织设计凌海市第二建筑工程有限责任公司技术负责人：工程经理：编制时间：2009年6月5日目录第一章编制程序11 编制依据12 编制程序5第二章工程概况31 工程概述32 建筑特征33 结构特征44 工程地质水文情况5第三章施工总体部署51 施工顺序52 施工调度6第四章施工方案及主要技术措施181 土方工程施工2 基坑排水降水措施233 地梁施工234 钢筋工程245 焊接工程256 模板工程施工方法277 混凝土工程施工方法368 砌体工程施工技术方案379 装修工程施工技术方案4010 普通门窗工程4511 铝合金窗施工方法4512 施工测量方法4613 地下防水施工方法第五章施工准备工作方案501 施工准备502 施工技术准备513 物资条件准备524 施工组织准备535 现场施工布置566 场外组织与管理的准备56第六章施工质量保证措施591 施工质量管理及保证质量措施592 质量保证体系实施603 确保施工质量的技术措施614 各工序质量保证措施615 保证质量的管理措施626 防止质量通病措施637 土建施工对安装工程的配合措施708 过程效劳与保修效劳709 雨期施工措施71第七章保证平安施工措施71第八章保证工期措施711 保障措施722 施工进度的控制72第九章文明施工及保卫措施731 文明施工措施732 半成品、原材堆料放743 现第场场地和道路754 污水的处理和排放755 粉尘控制756 噪音控制767 运输车辆768 现场卫生管理769 保卫措施7610 文明施工教育76H现场施工人员管理守那么7612本工程节能措施162第十章附图77第一章编制程序1编制依据一、编制依据1.编制原那么(1)本施工组织设计作为指导施工的依据，编制时对工程管理机构设置、劳动力组织、施工进度方案控制、机械设备及周转材料配备、主要分局部项工程施工方法、工程质量控措施、平安生产保证措施、文明施工措施、降低本钱措施等诸多因素尽可能充分考虑，突出科学性及可行性。是确保优质、低耗、平安、文明、高速完成全部施工任务的重要经济技术文件。(2)编制依据：D本工程设计图纸；2)本工程的招标文件及招标答疑；3)现行国家有关标准、标准、规程。（八）土方与爆破工程施工及验收标准(GBJ201-83)(B)地基与根底工程施工及验收标准(GBJ202-83)(C)建筑地基处理技术标准(JGJ79-91)(D)建筑桩基技术标准(JGJ94-94)(E)地下工程防水技术标准(GB50108-2001)(F)建筑基坑支护技术标准(JGJI20-99)(G)工程测量标准(GB50026-93)（三）工程建设标准强制性条文房屋建筑局部(建标200085号文)(I)建筑工程施工质量验收统一标准(GB50300-2001)(J)混凝土结构工程验收标准(GB50204-2001)(K)混凝土强度检验评定标准(GB107-87)(L)普通混凝土拌合物性能试验方法(GBJ80-85)(M)普通混凝土配合比设计规程(JGJ55-2000)(N)混凝土拌合用水标准(JGJ63-89)(0)砌体工程施工及验收标准(GB50203-98)(P)钢结构工程施工及验收标准(GBJ50205-95)(Q)建筑工程施工质量验收统一标准(GB50300-2001)(R)建筑抗震设计标准(GB50011-2001)(三)钢筋焊接及验收规程(JGJ18-96)(T)砌筑砂浆配合比设计规程(JGJ98-2000)(U)建筑地面工程施工及验收标准(GB50209-95)(V)建筑装饰工程施工及验收标准(JGJ73-91)(W)外墙饰石豉工程施工及验收标准(JGJl26-2000)(X)、(Y)建筑装饰工程质量验收标准(GB50210-2001)(Z)屋面工程技术标准(GB50207-94)(AA)建筑施工平安检查标准(JGJ59-99)(AB)施工现场临时用电平安技术标准(JGJ46-8829)(AC)建筑施工高处作业平安技术标准(JGJ80-91)(AD)龙门架及井架物料提升机平安技术标准(JGJ88-92)(AE)建筑施工扣件式钢管脚手架平安技术标准(JGJ130-2001)4)公司多年来同类工程的成功施工经验。5)公司经过细致现场踏勘了解掌握的情况及对工程特点、施工现场实际情况、施工环境、施工条件和自然条件的分析。6)公司现有的优秀技术人员储藏及精良的施工机械设备；7)辽宁省和盘锦地区有关建筑工程施工的有关规定；8)公司IS09001国际标准化质量管理体系有关文件；9)公司编制的本工程施工图预算书及其他资料。10)其他资料；适用范围(1)施工图纸内1)地基根底工程、主体工程、楼地面工程、屋面工程、室内外装饰装修工程、雨水排水工程，卫生间卫生洁具及污水排水工程、消防工程、电力电信工程；2)施工过程中应建设单位、监理单位或设计院要求而进行的设计变更、技术处理等。(2)施工图纸外1)施工现场临时设施的布置。2)为保证工程顺利进行而必须采取的施工措施和施工工艺。3)施工现场及周围建筑物、道路及地下管道(线)的保护，平安和环境保护、噪音控制等措施。4)施工期间防洪、防雨、防火等措施。5)工程完工后建筑物周围Iom内的清理平整。2编制程序设计图纸、国家相关标准、法律、图集、强制性条文等文件、资料、现场调查、踏勘施工组织编制1、熟悉图纸2、确定工程质量等级3、确定工期4、进行施工组织及部署考虑5、总平面布置6、详细施工方案7、施工机械投入8、进度方案安排及劳动力投入9、质量控制投入10、工期保证投入Ik雨季保证措施12、平安、文明、环保施工13、降低本钱措施14、对地下管线及地下设施的保护第二章工程概况1工程概述1 .工程名称：辽宁杰事杰结构板材办公楼；2 .工程地点：东侧紧邻沟盘运河，东侧沟盘公路与南侧京沈高速公路交汇处西北侧3 .建设性质:新建；4 .建设规模：4878.03m2；5 .设计单位：盘锦市建筑勘察设计研究院6 .结构形式：框架结构。2建筑特征一、平面形式1 .本工程为办公楼2 .建筑总体特征；3 .建筑类别为高层一类建筑，耐火等级为一级，建筑物使用年限：50年；4 .建筑层数：二层；5 .建筑高度：从室外地坪至屋面高度为ILlOm。二、工程总体定位及标高1 .施工放线具体定位尺寸详平面图。2 .本工程室内相对标高±0.000施工图提供为海拔标高米。三、室内外装修工程1 .室内装修用料及做法(1)地面：1、(D楼面：卫生间为防滑地砖；一至顶层走廊及楼梯间为美术水磨石地面；楼层间不重要部位为水泥地面。(2)内墙面做法：所有水房间、卫生间、厨房等用水房间均为釉面砖墙面；其他房间均为白色内墙涂料墙面。(3)顶棚做法：卫生间为铝塑板；办公室为纸面石膏板；设备间及值班室为水泥石膏板吊顶；其他房间均为白色内墙涂料顶棚。(5)内墙踢脚线做法：同各种房间地面面料。2 .室外装修材料及做法建筑物的主楼及院内外墙为防彩色平面花岗岩弹涂墙面。四、屋面及卫生间防水工程(1)防水等级：本工程的地下一层方水等级和屋面防水等级均为一级；(2)防水材料：本工程的屋面防水材料定为SBS改性沥青卷材，(3)隔热层：隔热层面层为1：2水泥砂浆压光。(4)卫生间防水为防水涂料。五、门窗工程(1)本工程采用铝塑断桥隔热窗。(2)本工程门有实木门及铝合金门、复合卷帘门、甲、乙级防火门；(3)图纸设计要求门窗工程由甲方指定厂家制作、安装。六、油漆工程木门的制作、安装既油玻工程要严格按照施工工艺及验收标准进行，颜色待定。3结构特征一、结构体系及根底形式1 .本工程主楼结构体系为框架体系，平安等级为二级，抗震设防类别为丙类，抗震设计为7度设防，根底采用预制方桩根底，根底单桩承载力特征值为：Ra=980KN;2 .由于建筑单位未提供地质资料，故实际土方开挖过程中假设开挖土质情况与设计不符时，应及时通知设计人员。二、混凝土工程本工程混凝土强度等级及使用部位如下：根底部位为C30,框架柱为C30,梁、板为C30,其他构件如：构造柱、圈梁、窗台压顶等为C25。三、钢筋工程本工程采用钢筋有I、II、m级钢筋。柱纵向钢筋接头要求焊接连接与机械连接均可,电渣压力焊接；梁纵向受力钢筋优先采用搭接连接，如果采用搭接焊要求单面焊焊接长度IOd,双面焊5d,也可以电弧对焊；如果采用搭接需要保证搭接长度为受拉钢筋1.2La,且不小于30Omnb受压钢筋搭接长度不小于0.85La,且不小于200mm；钢筋锚固长度按照I级钢筋35d、II级钢筋45d考虑(C25混凝土)。四、砌体强度地下采用MUlO实心砖M5水泥砂浆砌筑；优先选用“一顺一丁，三、一”砌砖法；外墙采用30Omm厚MU5非承重空心砖M5混合砂浆砌筑（空心砖砌体容重要小于12KNm3）外贴50mm厚钢网苯板保温层；内墙采用18Omm厚空心砖墙，主体中核心处及楼梯间采用24Omm及其混凝土砌块，均采用M5混合砂浆砌筑。序号部位厚度砖砂浆组砌方法1外墙300MU5非承重空心砖M5混合砂浆全顺压中2梯间240加气混凝土砌块M5混合砂浆全顺压中3内墙180非承重空心砖M5混合砂浆全顺压中4地下外370MUlO机制实心砖M5水泥砂浆一顺一丁5地下内240MUlo机制实心砖M5混合砂浆一顺一丁4工程地质水文情况一、土质情况根据盘锦建筑设计研究院提供的地质资料，本工程的地下土质情况分为分成六个工程地质层，分别为：1、杂填土层；2、黄黑褐色粉质粘土和粗砾砂层；3、灰白色粉质粘土层；4、黄褐色粗砾砂和黑色粉质粘土层；5、黄色残积土层；6、黄白色全风化花岗岩层。二、现场施工条件本工程交通比拟便利，施工场地较狭小，基于这种情况，工程经理部要合理有序地安排好施工现场，不要因场地狭小而影响工种间的交叉作业。目前建筑单位已做好“三通一平，等准备工作，已具备开工条件。笫三章施工总体部署1施工顺序本工程采取以主体结构为先导，其他各分局部项工程适时插入的原那么，其施工程序如下：一、施工顺序原那么总体施工程序见图根底结构一一框架结构一一屋面结构一一填充墙结构一一门窗结构一一外粉工程一一楼地面工程内粉工程油玻工程，其中水、暖卫工程及电气工程要贯穿于整个施工过程当中。二、根底施工程序根底施工程序见图定位放线一桩根底一基槽开挖一桩头处理一验桩一一垫层施工一根底承台施工地下一层。三、主体结构施工程序每层结构采取梁、板、柱混凝土二次浇筑成形，其施工程序如下：(1)测量放线：放线前由混凝土工长下达施工任务书给测量班组，放线完后测量组填写交接会签表，质安部检查，区负责人抽查验收，报监理工程师验收。(2)柱钢筋安装：由钢筋工长下达施工任务书，执行第2条施工程序，在柱钢筋验收前不得上板、梁、墙的模板和木方等材料，否那么，将对木工和班组进行处分。(3)柱模板安装：墙柱钢筋经监理工程师验收后，由质安部通知木工工长下达施工任务书给木工班组，安装墙、柱、板、梁模板，执行第2条检查程序，报监理工程师验收。(4)梁板钢筋安装：由钢筋工长下达施工任务书给班组，执行第2条检查程序。(5)混凝土浇筑：由质安组通知混凝土工长下达施工任务书给班组，执行第2条检查序。(6)拆模：由木工工长下达拆模通知书给班组，班组接到拆模通知书前方可拆模，拆模通知书中必须写明混凝土浇筑完成后的时间，拆模时木工工长通知混凝土工长开始养护，拆模完成后混凝土班组填写会签表，执行第2条检查程序。(7)混凝土养护：由混凝土工长下达施工任务书给养护班组，混凝土工长做养护记录。(8)下一个标准层重复执行上述程序。2施工调度一、施工调度总那么为了保证工程施工的顺利进行和按时到达目标，及时解决施工生产中出现的问题，迅速而准确的传达工程经理决策，必须建立以工程经理为核心的调度体系，及时反应上级职能部门、建筑单位意见及施工中出现的问题，以便工程经理部作出明确决策，并及时贯彻落实下去，保证各项管理措施的顺利实施。调度体系运转(1)组成以工程经理为核心的调度体系，各专业管理人员都是这一体系的一个成员。(2)定期按时召开有建筑单位、上级职能监督部门、设计单位的协调会，解决施工中出现的问题。(3)每星期召开各专业管理人员会议，了解整个工程的进度、本钱、方案、质量平安、文明施工执行情况，必要时调度延伸至作业班组长。(4)协调好各专业工长的工作。组织好分局部项工程的施工衔接，合理穿插流水作业,保证合同工期。(5)监督检查施工方案和工程合同的执行情况，使人力、物力、财力定期按比例投入本工程，并使其保持最正确调节状态，保证施工生产正常进行。(6)做好天气预报工作，防止因气候变化对工程施工的影响。二、总平面管理根据现场的实际情况，结合主体工程量的分布及工期要求、施工程序，进行科学合理的施工总平面布置及管理能够有效地提高生产效率，同时防止重复运输等影响工程进度的情况出现。1、现场实际情况(1)本工程场地呈长方形，场地前即为公路，具有良好的交通条件；现场场地比拟狭小。(2)施工用水、用电已由建设单位接入现场,现在场地周围城市排水沟渠已经施工完毕,在开工后，场内施工排水可以经过处理后排放；现场根本具备“三通一平”条件，可以进场进行施工工作；2、总体规划(1)封闭施工公司在施工过程中将采取封闭施工进行施工作业，封闭施工主要是:采用围墙或其他隔离屏障将施工现场与外部做封闭，并且设置专人值班防止无关人员进入现场；对建筑采实体外围取脚手架及平安网做立面及平面封闭，保持整洁美观文明，防止高空坠物、坠人事件出现；(2)场内道路考虑在现场沿围墙边及临时设施边绕建筑物一圈设置5m宽场内施工道路，施工道路采用混凝土路面。并且在入口设置值班室(3)生产性临时设施生产性临时设施包括材料房(堆放小型配件、工具、劳动保护用品、生活用品等)、配电房，(存放配电柜)、钢筋加工场(作为钢筋加工、焊接的主要生产场地)。具体情况见下表3T。生产性临时设施表表3-1编号名称面积(m2)1材料房1202配电房9.003钢筋加工厂100.004辅料堆场505砖堆场共用辅料堆场606钢筋堆场40.007砂石堆场100.008零星材料堆场50.009水泥房60.00(4)办公临时设施包括值班室(作为保卫、进场人员登记场所)、办公室(管理人员办公、会议场所)。办公室为一层，包括建设单位现场办公及休息，面积15Om2。生活性临时设施1)管理人员：考虑每晚有12人(含建设单位、监理单位)现场值班，设置4间宿舍，每间9m2,其中建设单位一间，监理单位一间，施工单位两间，共计36m2。2)生活性临时设施表生活临时设施表编号名称面积(m2)1办公室、值班休息室1502管理人员宿舍36.00(6)临时材料堆放场地现场辅助材料堆放场地分区堆放，考虑施工就位方便，采用露天堆放钢管、模板、构配件等。配备防雨、防风材料，面积约12Om2。钢筋堆放区在钢筋加工场旁边设置，搭棚遮盖。三、施工用水管网1 .水源选择由建筑单位提供的水源接入。施工现场用水方案根据甲方提供的临时用水系统，在进场前检查各层用水控制阀是否符合要求，每层加装截止阀或球阀一只，另装一只水表，现场用水控制用量，严禁浪费，随用随关，保持现场地面无积水，严禁在施工现场生活用水，以防污染和泄露造成地面积水影响施工，作业地点采用胶管输通水源，使用前的先检查胶管有无破损，破损的胶管禁止使用，现场用水由综合管理部管理，定期检查和维修水泵，控制阀门及整个系统，并对第天的水压和系统情况进行记录。本工程的用水量计算：1、 施工用水量：按日用水量最大的浇筑混凝土工程计算Q：q,=K1*Q1NiK28*3600式中，K1¾1.05,K2M1.5,取浇筑的混凝土量为400,N1取200q1=l.05*210*400*1,5/8*3600=4.59(Ls)2、施工现场生活用水量：q3=P1*N3*Kt*8*3600式中，Pl估取150,N3¾80,L取1.5,每天工作班t取2oq3=150*80*l.5/2*8*3600=0.31(Ls)3、消防用水量计算：本工程施工现场面积共有100OO平方米，合0.Iha,远远小于25ha,q5取10Lsoq+q3=4.59+0.31=5.21Vq53、 总用水量计算：因q+q3Vq5,那么Q=q5=10Lso4、 干管管径的计算：d=(4Q*v(Ls)*1000)1/2式中d为配水管直径(m),Q为耗水量(Ls),V为管网中水流速度(ms)d=(4Q*v(Ls)*1000),/2=(4*10/3.14*1.5*1000)1/2=0.09m,取ds0.Imo2.管网设计布置的原那么是在保证正常供水的情况下，管道铺设越短越好，同时还应考虑到，在工程进展期中各段管网应具备有移置的可能性。四、施工用电线路1 .配电房根据国家有关要求在施工现场设置配电房，设置位置在建设单位提供电源接入处，动力电分三路。2 .临时用电临时用电从建设单位提供的电源引至配电房，进入配电房后，再引到各用电区域，采用电缆埋地方式敷设主干线。在钢筋加工场、双肢龙门吊等处均设置配电箱，并在每层设一个配电箱。负荷计算：施工用电动力设备及照明负荷明细：一)施工现场设置一个总配电箱，一个动力总配电箱，八个动力分配电箱，一个照明总配电箱，三个照明分配电箱。用电设备有一台QTZ4510型塔式起重机65.8KW,一台QTZ63型塔式起重机65.8KW,三台350型搅拌机总计30KW,两台钢筋切断机计4.4KW,两台钢筋煨弯机计6KW,二台钢筋调直机22KW,三台卷扬机计33KW,两台电刨子计2.6KW,四台插入式振捣器计4.4KW,室内照明计L2KW。三台电焊机计34KW(二)工现场总用电量计算如下：公式：P总=Ko(KR/COSA+K2P2+K3P3+KR)式中：P熬一总的用电量K。一未预计用电系数KO=L05凡一电动机用电系数KLo.5Pl-电动机总额定功率P=234KWCOSA-电动机平均功率因数COSA=O.65心一电焊机用电系数KH）.5Pz一电焊机总额定容量P2=34KW1.一室内照明用电系数KlO.8P3一室内照明总容量P3=l2KW1.一室外照明用电系数K,尸LOPI-室外照明总容量P产20KWP,=1.05*（0.5*234/0.65+0.5*34+0.8*1.2+1.0*20）=217.96KW三）配电导线截面的选择：1、 干线导线截面的选择：I线二KP总L732*NL线CoS巾=150.3（安培）干线电缆选用铜芯35z电缆2、 支线导线截面的选择：I线=KP1.732*NL线COS（I）=601安培）支线选用25z铜芯电缆3、 照明导线截面的选择：I=PN*C0S=6.421安培）照明导线选择42的铜芯电缆（四）施工现场临时施工用电的平安技术规程如下：1、导线交叉或穿墙时，必须穿套管防护，电箱下引线要整齐，移动线路，必须使用橡皮电缆，非移动线路，电缆要地埋或架空或沿墙挂设，2、箱内无杂物和灰尘，一机一闸，闸盖齐全完好，开关设接地保护或接零，出线口要排列整齐，不许乱接乱挂。3、各种电器设备金属外壳须采取接地接零，小型移动式电开工具，要使用电缆，安装漏电保护器，潮湿地作业要使用平安电压。4、各种用电设备必须装设专用开关、插座和插头等须装入开关箱内，配电箱、开关箱应采用厚度大于L5m的铁板或优质绝缘材料制作，设门加锁专人负责，定挂责任者名牌和平安标牌。5、开关箱底距地面高：固定是应大于L3m,小于L5m移动试电箱宜大于0.6m,小于1.5m,开关箱应能防火、防雨，箱内用电设施距箱四周距离不小于3cm,到闸盖整齐无损。6、现场照明灯电压不的大于3v,特别潮湿场所，用等电压不的大于12v。7、检修电器设备必须停电作业，电源箱或开关把柄上须挂“有人操作，严禁合闸”的标志牌或设专人看管。8、暂设工程的配线，要有保护，瓷瓶固定，临时线路不准一把抓，不准固定在金属物上，非电力人员严禁接拉电或维修，严禁用铁、铜丝代替保险丝，专业人员须穿戴好绝缘用品，送电、断电不准带负荷。9、低压架空线须立电杆，使用横担，绝缘子将线拉直，不得直接缠挂在钢筋上及模板和脚手架上、树上，线间距离不小于0.3m,绝缘导线距地面不得低于5叫裸线不得低于6mO10、厨房、露天应采用防火灯头，易爆场所灯具、生活用电，料库用灯泡，不得超过60w,超过200W灯泡应采用瓷灯头。(五)脚手架工程施工要点及计算1、施工要点(D钢管脚手架的立柱，应置于坚实的地基上，立柱钢管加垫座，用碎块或用坚实的厚木块垫好，(木垫不适宜高层建筑)宜加扫地杆牵系牢固。(2脚手架的立柱要求垂直，其中转角立柱的垂直误差不得超过0.，其中立柱不得超过1%,，年建筑的外脚手架立柱间距不得大于2米，纵向的水平钢管的垂直间距不大于1.8米并要用构件联结，拧紧螺栓,承重的纵向水平杆,必须支承于横杆之上,禁用不合格材料。(3)脚手架两端转角处，每隔67根立柱，应设剪刀撑，剪刀撑与地面的夹角不大于60度，建筑物锚固点，横向每隔4米设T固点，嫡与建筑物锚固点拉结牢固。民用建筑/腿以上(22.5米以上)的脚手架采用吊拉，平安网随着工作层完成均要设置(即满拉)，水平网每隔四层设一道，首层必须按照通道长度搭设平安网。(4)走桥上必须满铺脚手板，不得留有空隙和探头板，加踢脚板，所有铺板应用铁丝绑扎牢固，上料斜道坡度不得大于1：3,宽度不得小于1.5米上人斜桥坡度不得大于1：2,防滑条间距以30厘米为宜,但不得大于35厘米。(5采用的钢管规格尽量要做到统一，不同规格的钢管应分类堆放，分别使用，钢管外径宜用51毫米，壁厚3-4毫米，管壁厚度小于3毫米的钢管，不宜做立柱和横杆。(6)夕W架必须保持高出工作面1.2米以上，临时通道两侧要搭设防护栏杆。(7)夕H架搭设分段完成后，要经施工负责人，分公司质安部验收合格，并报安监站验收合格前方可使用，并按规定办理验收手续。(8)凡参加搭设脚手架的操作人员，必须经过体格检查方可上岗。(9)凡参加搭、拆脚手架的操作人员，必须戴平安帽、工具袋，悬空、临空危险作业必须配带平安带,严禁穿拖鞋、赤脚或硬底鞋上架操作，严禁酒后作业。(10)拆卸架前要检查桥架上是否有杂物、电线水管等临时设施，必须先去除干净后撤除。（三）附在架上平安网要随架的撤除而逐步拆下，翻桥板要向下外倾，以防止杂物下落打破玻璃，翻板时要有专人负责平安警戒。(12)拆架时，拆下材料堆放在架上或平台不得超载，撤除下来的螺栓要放入工具袋，小构件要放入工具袋内，拆下来钢管、桥板、传递人员位置要错开，不允许在同一线上操作，短料、桥板、构件、螺栓等可放入上落笼内降下，停台装料时要打信号降落，严禁从高空抛掷料具落地。(13)拆架时，要设警戒线，对各种通行道路或路口要封闭，并挂设危险标志或派专职人员执勤值班。参加拆架人员精神要集中，戴好平安带，互相监督、互相配合、要听从工长或执勤人员的指挥。(14)拆架时，应按顺序进行，应由上而下，不准上下同时作业，在拆架前会同工地负责人制定拆卸防范(15)上落笼；(1)严禁乘人上落；(2)严禁人身探入机架内；(3)小笼限载500公斤，大笼限载750公斤；(4)严禁人员从吊笼下方穿过。2、脚手架计算书落地式扣件钢管脚手架计算书钢管脚手架的计算参照建筑施工扣件式钢管脚手架平安技术标准(JGJ130-2001)o计算的脚手架为双排脚手架，搭设高度为57.90米，立杆采用单立管。搭设尺寸为：立杆的纵距L40米，立杆的横距L05米，立杆的步距L50米。采用的钢管类型为048X3.5,连墙件采用2步2跨，竖向间距2.40米，水平间距2.40米。施工均布荷载为2.0kNm2,同时施工2层，脚手板共铺设4层。一、小横杆的计算：小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。1.均布荷载值计算小横杆的自重标准值Pl=O.038kNm脚手板的荷载标准值P2=0.150X1.200/3=0.060kNm活荷载标准值Q=2.000X1.200/3=0.800kNm荷载的计算值q=1.2×0.038+1.2×0.060+1.4×0.800=1.238kNm小横杆计算简图2 .抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下：M=1.238×1.0502=0.171×1065080.0=33.587Nmm2小横杆的计算强度小于205.0Nmm2,满足要求！3 .挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下：荷载标准值q=0.038+0.060+0.800=0.898kNm简支梁均布荷载作用下的最大挠度V=5.0×0.898×1050.04/(384×2.06×IO5×121900.O)=0.566mm小横杆的最大挠度小于1050.0/150与IOmm,满足要求！二、大横杆的计算：大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。用小横杆支座的最大反力计算值，在最不利荷载布置下计算大横杆的最大弯矩和变形。1 .荷载值计算小横杆的自重标准值Pl=O.038×l.050=0.040kN脚手板的荷载标准值P2=0.150×l.050×l.200/3=0.063kN活荷载标准值Q=2.000×1.050×l.200/3=0.840kN荷载的计算值P=(l.2X0.040+1.2X0.063+1.4X0.840)/2=0.650kN大横杆计算简图2 .抗弯强度计算最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不利分配的弯矩和均布荷载最大弯矩计算公式如下：集中荷载最大弯矩计算公式如下：M=0.08×(1.2×0.038)X1.2002+0.267X0.650X=0.214×1065080.0=42.041Nmm2大横杆的计算强度小于205.0Nmm2,满足要求！3 .挠度计算最大挠度考虑为大横杆自重均布荷载与荷载的计算值最不利分配的挠度和均布荷载最大挠度计算公式如下：集中荷载最大挠度计算公式如下：大横杆自重均布荷载引起的最大挠度Vl=O.677X0.038X1200.OO4/(100X2.060×IO5X121900.000)=0.02mm集中荷载标准值P=0.040+0.063+0.840=0.943kN集中荷载标准值最不利分配引起的最大挠度Vl=L883X943.320X1200.OO3/(100X2.060×IO5×121900.000)=1.22mm最大挠度和V=V1÷V2=1.244mm大横杆的最大挠度小于1200.0/150与IOmn1,满足要求！三、扣件抗滑力的计算：纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(标准)：RRc其中Rc扣件抗滑承载力设计值，取8.OkN;R纵向或横向水平杆传给立杆的竖向作用力设计值；1.荷载值计算横杆的自重标准值Pl=O.038×l.200=0.046kN脚手板的荷载标准值P2=0.150×l.050×l.200/2=0.095kN活荷载标准值Q=2.000X1.050×l.200/2=1.260kN荷载的计算值R=l.2×0.046+1.2×0.095+1.4×l.260=1.933kN单扣件抗滑承载力的设计计算满足要求！当直角扣件的拧紧力矩达40-65N.m时,试验说明：单扣件在12kN的荷载下会滑动，其抗滑承载力可取8.OkN;双扣件在20kN的荷载下会滑动，其抗滑承载力可取12.OkNo四、脚手架荷载标准值：作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容：(1)每米立杆承受的结构自重标准值(kN/m)；本例为0.1489NGl=0.149×21.000=3.127kN(2)脚手板的自重标准值(kNm2);本例采用竹笆片脚手板，标准值为0.15NG2=0.150×4×1.200×(1.050+0.300)/2=0.486kN(3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆、竹笆片脚手板挡板，标准值为0.15NG3=0.150×1.200×42=0.360kN(4)吊挂的平安设施荷载，包括平安网(kN/m2)；0.005NG4=0.005×l.200×21.000=0.126kN经计算得到，静荷载标准值NG=NG1+NG2+NG3÷NG4=4.099kNo活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。风荷载标准值应按照以下公式计算其中WO根本风压(kNm2),按照建筑结构荷载标准(GB50009-2001)的规定采用：WO=0.450Uz风荷载高度变化系数，按照建筑结构荷载标准(GB50009-2001)的规定采用：Uz=1.250US风荷载体型系数：US=1.200经计算得到，风荷载标准值Wk=0.7×0.450×l.250X1.200=0.472kNm2o考虑风荷载时,立杆的轴向压力设计值计算公式N=1.2NG+0.85×1.4NQ不考虑风荷载时,立杆的轴向压力设计值计算公式N=l.2NG+1.4NQ风荷载设计值产生的立杆段弯矩MW计算公式MW=0.85×1.4Wklah210其中Wk风荷载根本风压标准值(kN/m2)；Ia立杆的纵距(m)；h立杆的步距(m)o五、立杆的稳定性计算：1.不考虑风荷载时,立杆的稳定性计算其中N立杆的轴心压力设计值，N=8.45kN；轴心受压立杆的稳定系数，由长细比10/i的结果查表得到0.39；i计算立杆的截面回转半径，i=1.58cm;10计算长度(),由公式10=kuh确定，10=2.08m;k计算长度附加系数，取1.155；u计算长度系数，由脚手架的高度确定，u=L50;A立杆净截面面积，A=4.89ci112;W立杆净截面模量(抵抗矩)，g5.08cm3；b钢管立杆受压强度计算值(Nmm2)；经计算得到=44.15f钢管立杆抗压强度设计值，f=205.OON/mm2；不考虑风荷载时，立杆的稳定性计算b<f,满足要求！2.考虑风荷载时,立杆的稳定性计算其中N立杆的轴心压力设计值，N=7.92kN;0轴心受压立杆的稳定系数，由长细比10/i的结果查表得到0.39；1 计算立杆的截面回转半径，i=L58cm;10计算长度（m）,由公式10=kuh确定，10=2.08m；k计算长度附加系数，取1.155；u计算长度系数，由脚手架的高度确定；u=1.50A立杆净截面面积，A=4.89cm2；W立杆净截面模量（抵抗矩），W=5.08cm3；MW计算立杆段由风荷载设计值产生的弯矩，MW=0.097kN.m；钢管立杆受压强度计算值（Nm112）;经计算得到=60.51f钢管立杆抗压强度设计值，f=205.OON/mm2；考虑风荷载时，立杆的稳定性计算b<f,满足要求！六、最大搭设高度的计算：不考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算：其中NG2K构配件自重标准值产生的轴向力，NG2K=0.972kN;NQ活荷载标准值，NQ=2.520kN;gk每米立杆承受的结构自重标准值，gk=0.149kNm;经计算得到，不考虑风荷载时，按照稳定性计算的搭设高度Hs=193.215米。脚手架搭设高度HS等于或大于26米，按照下式调整且不超过50米：经计算得到，不考虑风荷载时，脚手架搭设高度限值H=50.000米。考虑风荷载时，采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算：其中NG2K构配件自重标准值产生的轴向力，NG2K=0.972kN;NQ活荷载标准值，NQ=2.520kN;gk每米立杆承受的结构自重标准值，gk=O.149kNm;Mwk计算立杆段由风荷载标准值产生的弯矩，Mwk=0.082kN.m；经计算得到，考虑风荷载时，按照稳定性计算的搭设高度Hs=175.699米。脚手架搭设高度HS等于或大于26米，按照下式调整且不超过50米：经计算得到，考虑风荷载时，脚手架搭设高度限值H=50.000米。七、连墙件的计算：连墙件的轴向力计算值应按照下式计算：Nl=Nlw+No其中Nlw风荷载产生的连墙件轴向力设计值(kN),应按照下式计算：Nlw=1.4×wk×Awwk风荷载根本风压标准值，wk=0.472kNm2;Aw每个连墙件的覆盖面积内脚手架外侧的迎风面积，Aw=2.40X2.40=5.760m2；No连墙件约束脚手架平面外变形所产生的轴向力(kN)；No=5.000经计算得到Nlw=3.810kN,连墙件轴向力计算值Nl=8.810kN连墙件轴向力设计值Nf=Af其中轴心受压立杆的稳定系数，由长细比li=30.00L58的结果查表得到0=0.95；A=4.89cm2；f=205.00Nmm2o经过计算得到Nf=95.411kNNf>Nl,连墙件的设计计算满足要求！连墙件采用扣件与墙体连接。经过计算得到Nl=8.81OkN大于扣件的抗滑力8.OkN,不满足要求！连墙件扣件连接示意图八、立杆的地基承载力计算：立杆根底底面的平均压力应满足下式的要求Pfg其中p
