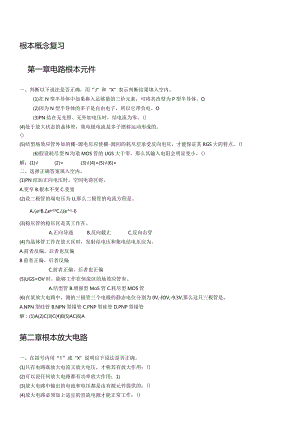

根本概念复习第一章电路根本元件一、判断以下说法是否正确，用“J”和“X”表示判断结果填入空内。(1)在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。O(2)因为N型半导体的多子是自由电子，所以它带负电。O(3)PN结在无光照、无外加电压时，结电流为零。()(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。()(5)结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压，才能保证其RGS大的特点。()(6)假设耗尽型N沟道MOS管的UGS大于零，那么其输入电阻会明显变小。()解：(1)(2)×(3)(4)×(5)(6)×二、选择正确答案填入空内。(1)PN结加正向电压时，空间电荷区将。A.变窄B.根本不变C.变宽(2)设二极管的端电压为U,那么二极管的电流方程是。A.seuB.Iseu/UrC.s(ez-l)(3)稳压管的稳压区是其工作在。A.正向导通B.反向截止C.反向击穿(4)当晶体管工作在放大区时，发射结电压和集电结电压应为。A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(5)UGS=OV时，能够工作在恒流区的场效应管有。A.结型管B.增强型MoS管C.耗尽型MOS管(6)在某放大电路中，测的三极管三个电极的静态电位分别为0V,-IOV,-9.3V,那么这只三极管是。A.NPN型硅管B.NPN型错管C.PNP型硅管D.PNP型错管解：(1)A(2)C(3)C(4)B(5)AC(6)A第二章根本放大电路一、在括号内用“Y”或“X”说明以下说法是否正确。(1)只有电路既放大电流又放大电压，才称其有放大作用；()(2)可以说任何放大电路都有功率放大作用；1)(3)放大电路中输出的电流和电压都是由有源元件提供的；()(4)放大电路必须加上适宜的直流电源才能正常工作；()(5)由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都亳无变化；()(6)只要是共射放大电路，输出电压的底部失真都是饱和失真。()解：(1)X(2)(3)X(4)(5)X(6)X第三章多级放大电路一、判断以下说法是否正确，凡对的在括号内打“J”，否那么打“X”。（1）现测得两个共射放大电路空载时的电压放大倍数均为一100,将它们连成两级放大电路，其电压放大倍数应为IoOO0。（）（2）阻容耦合多级放大电路各级的Q点相互独立，（）它只能放大交流信号。（）（3）直接耦合多级放大电路各级的Q点相互影响，（）它只能放大直流信号。（）（4）只有直接耦合放大电路中晶体管的参数才随温度而变化。（）解：（1）×（2）（3）×（4）X二、现有根本放大电路：A.共射电路B.共集电路C.共基电路D.共源电路E.共漏电路根据要求选择适宜电路组成两级放大电路。（1）要求输入电阻为IkQ至2k。，电压放大倍数大于3000,第一级应采用，第二级应采用。（2）要求输入电阻大于IOM电压放大倍数大于300,第一级应采用，第二级应采用。（3）要求输入电阻为IoOkQ200kQ,电压放大倍数数值大于100,第一级应采用，第二级应采用。（4）要求电压放大倍数的数值大于10,输入电阻大于IoM。，输出电阻小于IOoQ,第一级应采用，第二级应采用。解：（1）A,A（2）D,A（3）B,A（4）D,B三、选择适宜答案填入空内。（1）直接耦合放大电路存在零点漂移的原因是。A.电阻阻值有误差B.晶体管参数的分散性C.晶体管参数受温度影响D.电源电压不稳定（2）集成放大电路采用直接耦合方式的原因是。A.便于设计B.放大交流信号C.不易制作大容量电容（3）选用差分放大电路的原因是。A.克服温漂B.提高输入电阻C.稳定放入倍数（4）差分放大电路的差模信号是两个输入端信号的，共模信号是两个输入端信号的。A.差B.和C.平均值（5）用恒流源取代长尾式差分放大电路中的发射极电阻Re,将使电路的。A.差模放大倍数数值增大B.抑制共模信号能力增强C.差模输入电阻增大（6）互补输出级采用共集形式是为了使。A.电压放大倍数大B.不失真输出电压大C.带负载能力强解：（1）C（2）C（3）A（4）A,C（5）B（6）C第四章集成运算放大电路一、选择适宜答案填入空内。（1）集成运放电路采用直接耦合方式是因为。A.可获得很大的放大倍数B.可使温漂小C.集成工艺难于制造大容量电容（2）通用型集成运放适用于放大。A.高频信号B.低频信号C.任何频率信号(3)集成运放制造工艺使得同类半导体管的。A.指标参数准确B.参数不受温度影响C.参数一致性好(4)集成运放的输入级采用差分放大电路是因为可以。A.减小温漂B.增大放大倍数C.提高输入电阻(5)为增大电压放大倍数，集成运放的中间级多采用。A.共射放大电路B.共集放大电路C.共基放大电路解：C(2)BC(4)A(5)A二、通用型集成运放由输入级、中间级、输出级和偏置电路等四个局部组成。通常，输入级为；中间级为；输出级为。A.共射放大电路B.共集放大电路C.共基放大电路D.差分放大电路E.互补对称功放电路对输入级的要求：输入电阻大，温漂小，放大倍数尽可能大。对中间级的要求：放大倍数大，一切措施几乎都是为了增大放大倍数。对输出级的要求：带负载能力强，最大不失真输出电压尽可能大。对偏置电路的要求：提供的静态电流稳定。第六章放大电路中的反应一、在括号内填入“或"X”，说明以下说法是否正确。(1)假设放大电路的放大倍数为负，那么引入的反应一定是负反应。()(2)负反应放大电路的放大倍数与组成它的根本放大电路的放大倍数量纲相同。()(3)假设放大电路引入负反应，那么负载电阻变化时，输出电压根本不变。(4)放大电路引入负反应一定可以稳定闭环电压放大倍数()o解：(1)X(2)(3)X(4)×二、交流负反应有四种组态：A.电压串联负反应C.电流串联负反应B.电压并联负反应D.电流并联负反应选择适宜的答案填入以下空格内，只填入A、B、C或D。(1)欲得到电流一电压转换电路，应在放大电路中引入；(2)欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入；(3)欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入；(4)欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入o解：B(2)CA(4)D第七章信号的运算和处理一、判断以下说法是否正确，用“或“X”表示判断结果。(1)运算电路中一般均引入负反应。()(2)在运算电路中，集成运放的反相输入端均为虚地。()(3)但凡运算电路都可利用“虚短”和“虚断”的概念求解运算关系。()(4)各种滤波电路的通带放大倍数的数值均大于1。()解：(2) X二、现有电路： A.反相比例运算电路 C.积分运算电路 E,加法运算电路(3) (4) ×B.同相比例运算电路D.微分运算电路F.乘方运算电路选择一个适宜的答案填入空内。(1)欲将正弦波电压移相+90。，应选用。(2)欲将正弦波电压转换成二倍频电压，应选用o(3)欲将正弦波电压叠加上一个直流量，应选用o(4)欲实现4=一100的放大电路，应选用。(5)欲将方波电压转换成三角波电压，应选用。(6)欲将方波电压转换成尖顶波电压，应选用。解：(1)C(2)F(3)E(4)A(5)C(6)D三、填空：现有滤波器电路：A.低通B.高通C.带通D.带阻E.全通(1)为了防止50HZ电网电压的干扰进入放大器，应选用滤波电路。(2)输入信号的频率为IOkHZ12kHz,为了防止干扰信号的混入，应选用滤波电路。(3)为了获得输入电压中的低频信号，应选用滤波电路。解：(1)带阻(2)带通(3)低通第八章波形的发生和信号的转换一、判断以下说法是否正确，用“或“X”表示判断结果。(1)在图T8.1所示方框图中，假设。F=180°,那么只有当0a=±18O°时，电路才能产生正弦波振荡。()图T8.1(2)只要电路引入了正反应，就一定会产生正弦波振荡。()(3)但凡振荡电路中的集成运放均工作在线性区。()(4)非正弦波振荡电路与正弦波振荡电路的振荡条件完全相同。()(5)电路只要满足|44=1,就一定会产生正弦波振荡。()(6)当集成运放工作在非线性区时，输出电压不是高电平，就是低电平。()(7)在输入电压从足够低逐渐增大到足够高的过程中，单限比拟器和滞回比拟器的输出电压均只跃变一次。()(8)单限比拟器比滞回比拟器抗干扰能力强，而滞回比拟器比单限比拟器灵敏度高。()解：(1)(2)X(3)×(4)X(5)X(6)(7) (8)X二、现有电路如下：A. RC桥式正弦波振荡电路B. 1.C正弦波振荡电路C.石英晶体正弦波振荡电路选择适宜答案填入空内，只需填入A、B或J(1)制作频率为20HZ20kHz的音频信号发生电路，应选用。(2)制作频率为2MHz20MHZ的接收机的本机振荡器，应选用。(3)制作频率非常稳定的测试用信号源，应选用。解：A(2)B(3)C第九章功率放大电路一、选择适宜的答案，填入空内。只需填入A、B或C。(1)功率放大电路的最大输出功率是在输入电压为正弦波时，输出根本不失真情况下，负载上可能获得的最大。A.交流功率B.直流功率C.平均功率(2)功率放大电路的转换效率是指。A.输出功率与晶体管所消耗的功率之比B.输出功率与电源提供的平均功率之比C.晶体管所消耗的功率与电源提供的平均功率之比(3)在OCL乙类功放电路中，假设最大输出功率为1W,那么电路中功放管的集电极最大功耗约为。A.IWB.0.5WC.0.2W(4)假设图示电路中晶体管饱和管压降的数值为IUcesI，那么最大输出功率POM=。(Ycc-UCFs)2(2"cc-UcES)(5VcC-UCES)"(5)甲类放大电路是指放大管的导通角为；乙类放大电路那么其放大管的导通角为；在甲乙类放大电路中，放大管的导通角为。A.=180oB.<180oC.>180°D.=360oE.>180o,<360o解：(1)A(2)B(3)C(4)C(4)DAE二、分析以下说法是否正确，凡对者在括号内打“J”，凡错者在括号内打“X”。(1)在功率放大电路中，输出功率愈大，功放管的功耗愈大。()(2)功率放大电路的最大输出功率是指在根本不失真情况下，负载上可能获得的最大交流功率。()(3)当OCL电路的最大输出功率为IW时，功放管的集电极最大耗散功率应大于1W。()(4)功率放大电路与电压放大电路、电流放大电路的共同点是都使输出功率大于信号源提供的输入功率。()(5)功率放大电路与电压放大电路的区别是前者比后者电压放大倍数数值大；()解：(1)X(2)(3)X(4)(5)X填空题1 .在本征半导体中，自由电子浓度刍壬空穴浓度；2 .在本征半导体中参加5价元素，形成M型半导体，在这种半导体中，自由电子浓度大五空穴浓度；3 .在本征半导体中参加3价元素，形成E-型半导体，在这种半导体中，自由电子浓度小王空穴浓度；4 .在杂质半导体中，多数载流子的浓度主要取决于掺杂浓度,少数载流子的浓度那么取决于温度_的因素；5 .PN结正向偏置时，P型半导体应该接电源的正极，N型半导体应该接电源的一鱼极；6 .在PN结外加正向电压时，扩散电流大壬漂移电流，耗尽层变窄；在PN结外加反向电压时，扩散电流小王漂移电流，耗尽层变宽;7 .稳压管稳压工作时，应该工作在PN结的反向工作区，即P型半导体应该接电源的负极，N型半导体应该接电源的正极，且其工作电压必须大王稳压管的稳压值；8,双极性晶体管从结构上看可以分为PNH型和XRM型两种类型；场效应管从结构上看可以分为组型和维细型两大类型；场效应管从导电沟道上看可以有巳沟道和JL沟道；每一种沟道又分为飒型和耗尽型型:9 .双极性三极管在放大区工作时，必须满足发射结画偏置、集电结区包偏置；10 .对于一个PNP型三极管，如果要能不失真的放大信号，发射极、基极和集电极三个电极的电位应满足Ve>Vb>Vc条件:11 .场效应管属于电压控制电流源控制型器件,双极性三极管在用小信号等效电路分析时，可以近似看作为电流控制电流源控制型器件:12 .在三种双极性三极管的根本电路中，输入电阻最大的是共集放大电路,最小的是共基放大电路;输出电阻最小的是共集放大电路;同相放大信号的有共集放大电路和共基放大电路,反相放大的有去射放大电路;13 .由NPN型三极管组成的共射放大电路，如果在输出信号的顶部出现失真波形，那么是截止失真，假设由PNP型三极管组成共射放大电路，在输出信号的顶部出现失真波形，那么是姬失真；14 .UGS=OV时，经L型的场效应管的导电沟道己经存在，而埴典型型的场效应管那么不存在导电沟道；15 .在多级放大电路中，前一级的输出电阻可以作为下一级的信号源内阻,下一级的输入电阻可以作为前级的负载电阻;16 .放大电路的输入电阻影响其糜值号的能力，输出电阻影响其带负载的能力:17 .有两个放大倍数相同、输入电阻和输出电阻不同的放大电路A和B,接上同一个信号源，在负载开路的情况下，测出A的输出电压小于B的输出电压，那么A的输入电阻小于B的输入电阻;18 .差分放大电路的功能是放大差摸信号，抑制去携信号；19 .如果差分放大电路的两个输入信号分别是Vil和，那么差模信号Vid=Vii-Vi2,共模型号Vic=(Vii+Vi2)11;20 .长尾差分放大电路中用恒流源代替发射极电阻Re,是为了减小电路的基模放大倍数，提高电路的共模抑制比;21 .集成运放的输入级采用差分放大电路是因为可以减小温漂;22 .直流负反应是指存在于直流通路的负反应，其主要功能是稳定静态工作点；交流负反应是指存在于变通通路的负反应，它可以改善放大电路的交斌Ji缸指标；23 .为了提高放大电路的输入电阻，那么可以引入串联负反应:假设要稳定输出电压，那么可引入曳至负反应；假设要减小输出电阻，那么可引入曳压_负反应；假设要稳定输出电流，那么可引入电遍负反应；假设要减小输入电阻，那么可引入并联负反应:24 .欲得到电流一电压转换电路，应在放大电路中引入电压并联负反应；25 .欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入电流串联负反应；26 .欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入电压串联负反应:27 .欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入电流并联负反应;28 .甲类功放电路三极管的导通角是360°,乙类功放电路三极管的导通角是180°,甲乙类功放电路三极管的导通角是大于180°小于360°；29 .功率放大电路的最大输出功率是在输入电压为正弦波时，输出根本不失真情况下，负载上可能获得的最大交加匡;30 .乙类功放中的交越失真是在输入信号的过三在附近产生的，产生的原因是在输入信号为零时，三极管没有适宜的静态工作点;31 .在信号运算与处理电路中，集成运算放大器都是工作在线性工作区：并且都可以应用虚短和虚蚯的概念分析解决问题。32 .回超比例运算电路，输入电阻趋于无穷大，输入电流几乎为零；辰省比例运算电路，输入电阻趋于零，输入电流近似等于流过反应电阻的电流；33 .为了防止50HZ电网电压的干扰进入放大器，应选用遇阻滤波电路；34 .输入信号的频率为IOkHZ12kHz,为了防止干扰信号的混入，应选用带通滤波电路；35 .为了使滤波电路的输出电阻足够小，保证负载电阻变化时滤波特性不受负载影响，应选用有源滤波电路:36 .为了获得输入电压中的低频信号，应选用或通滤波电路；37 .一个实际的正弦波振荡器电路，绝大多数属于正反应电路，它主要由放大电路、选频网络、正反应网络局部组成,为了保证振荡值稳定且波形较好，在电路中还需要参加稳幅环节:38 .产生低频正弦波，一般可用振荡电路；产生高频正弦波可用LC振荡电路:要求频率稳定性很好，可以采用石英晶体振荡电路:39 .在负反应放大电路中，假设满足"+入耳=0时，电路会产生振或现象，即系统没有输入信号，在系统的输出仍然会有输出信号。40 .在反应放大电路中，假设满足卜叫i时，系统引入的是负反应,假设满足+M<时，系统引入的是正反应,F+Z耳称为系统的反亶深度，Z户称为系统的环路增益;判断题（用“或“X”表示判断结果）1 .PN结内的扩散电流是载流子在电场作用下形成的（X）；2 .漂移电流是少数载流子在内电场力作用下形成的（J）；3 .双极性三极管的集电极和发射极互换使用不影响电流的放大作用（X）；4 .双极性三极管工作在饱和区的特征是发射结正向偏置，集电结也正向偏置（）;5 .结型场效应管的漏极和源极互换使用，仍有正常的放大作用（）;6 .结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压，才能保证其RGS大的特点（J）;7 .增强型绝缘栅场效应管可以采用自给偏压的偏置方法（X）；8 .由于集成运放是直接耦合放大电路，所以它只能放大直流信号，不能放大交流信号（×）;9 .直接耦合放大电路的温漂很小，所以应用很广泛（X）；10 .在集成电路中制造大电容很困难，所以阻容耦合方式在线性集成电路中几乎无法采用（J）；11 .阻容耦合多级放大电路各级的。点相互独立（J）,它只能放大交流信号（J）;12 .在长尾差分放大电路中，不管信号是单端输出还是双端输出，在差模交流通路中，发射极电阻Rc一概视为交流短路（）;13 .在长尾差分放大电路中，发射极电阻Re的作用是为了提高共模电压放大倍数（X）;14 .只有两个晶体管的类型相同(都为PNP管或都为NPN管)，才能组成复合管(X)；15 .由于场效应管的栅极几乎不取电流，所以场效应管与双极性三极管不能组成复合管(X);16 .两个异类管复合，其复合后的管子类型与前面的一个管子类型相同(J)；17 .只要放大电路引入串联反应，闭环输入电阻一定比开环输入电阻大(×);18 .在电流负反应放大电路中，改变负载电阻RL的大小，输出电压会随之发生变化(6;19 .在深度负反应的条件下，由于闭环放大倍数仅与反应系数有关，而与放大器开环时的放大倍数无关,因此可以省去放大通路，留下反应网络，来获得稳定的闭环放大倍数(X)；20 .只要放大电路引入负反应，都能稳定闭环电压放大倍数(X)；21 .负反应只能改善反应环路内的放大性能，对反应环路之外无效(J)；22 .处于线性工作状态下的集成运算放大器，反相输入端都可以按“虚地”来处理(X)；23 .在反相求和电路中，集成运算放大器的反相输入端为虚地点，流过反应电阻的电流根本上等于各输入电流之代数和(J);24 .处于线性工作状态的实际集成运算放大器，在实现信号运算时，两个输入端对地的直流电阻必须相等，才能防止输入偏置电流品带来运算误差(J);25 .反相比例运算电路属于电压并联负反应，同相比例运算电路也属于电压并联负反应(X)；26 .功率放大电路的主要作用是向负载提供足够大的功率信号(J)；27 .功率放大电路所要研究的问题就是一个输出功率大小的问题(X)；28 .顾名思义，功率放大电路有放大功率的作用，电压放大电路只有电压放大作用而没有功率放大作用(×);29 .由于功率放大电路中的晶体管处于大信号工作状态，所以微变等效电路方法已经不再适用(J)；30 .在功率放大电路中，输出功率最大时，功率管的功率损耗也最大(X);31 .只要具有正反应，电路就一定能够产生振荡(X)；32 .只要满足正弦波振荡的相位平衡条件，电路就一定振荡(X)；33 .正弦波振荡电路自行起振的幅值条件是，耳=I(X);34 .正弦波振荡器的幅值平衡条件是反应回放大器输入端的信号幅值与原输入信号幅值相等();35 .对于正弦波振荡电路而言，只要不满足相位平衡条件，即使放大电路的放大倍数很大，也不能产生正弦波振荡(J);常用半导体器件1 .在图示电路中，Di和D2均为理想二极管，U,=8sin6;r(V),试画出和。的对应波形图。2 .计算图示电路中流过二极管的电流Zdo设二极管导通时为恒压降模型。答：图(a)D导通0=275mA,图(b)D截止，Zd=O3 .判断图中个二极管是否导通，并求Uao的电压值，设二极管导通时为恒压降模型。答：图(a)D2导通，Dl截止，Ua0=-5.3V,图(b)Dl截止，D2、D3、D4导通，Ua0=AV4 .图示电路中，二极管为理想模型，试画出电路的电压传输特性(wo"i曲线)。答：单级放大器1 .判断图示电路是否具有电压放大作用。如果没有，那么电路应怎样更改才能正常放大，并使电压放大倍数大于1?画出更改后的电路，要求所用的三极管不变，其他元件的数量不变。2 .电路如下图，设所有的电容对交流可视为短路。a）画出直流通路，写出求解电路静态工作点的表达式；b）画出交流微变等效电路；c）写出Ah=UJUi、ALSf必、R和&的表达式；d）假设将C3开路，对电路的工作将会产生什么影响？3 .电路如图（a）所示，图（b）是晶体管的输出特性，静态工作点和直流负载线已在图上标出。a）确定Vcc.Rb和RC的数值，设三极管的Vbe可以忽略不计；答：lc=12VRc=2kRb=400/:/2b）假设输出端的负载电阻&=62,画出交流负载线；答：=1.5ZCO假设输入电流力=18sMfmA,在保证输出信号不失真的前提下，为了尽可能减小直流损耗,应该调整电路的哪个元件参数，调整后的元件数值可取为多大？答：静态工作点下移，/股=20M,q=600S4 .放大电路如下图，三极管的夕=50,Rl=SOkC,R2=20k,Rc=2k,Rl=2k,VCC=I2V,求a）静态工作点；答:Vcc=（U）IbRc+Ib（Ri+R2）+VbeILlC=BIBVCE=VCC-（1+尸）1BRC99，Ic=2.SniAVcr=6.2V9b）电压放大倍数；答：%=300+（l+如迎上LpMMRn1E,%C）电路的输入电阻、输出电阻；答：Rt=%"RRO=RCR?9d）最大不失真输出电压幅值；答：Ic=2.87zAR,l=Rc/R2/R10.5kUont=IcR,l=1.4V，5 .电路如图（a）所示，图（b）是晶体管的输出特性和交、直流负载线，由此可以得出：a）电源电压Vce=6V；b）静态集电极电流用Q=ImA；管压降V?3V；c）集电极电阻Rc3S；负载电阻扣尸3S；d）晶体管的电流放大倍数P=:进一步计算可以得到电压放大倍数AU=53；(%=2000)展=200+(1+刃迎叱=2.826ZaIEe)放大电路的最大不失真输出正弦电压有效值约为1.5/(Jx53);D要使放大电路不失真，基极正弦电流的最大值应小于20A(a)(b)多级放大电路1 .判断图示各两级放大电路中，Tl和T2管分别组成哪种根本接法的放大电路。画出电路的小信号等效电路，写出放大器的输入电阻、输出电阻和电压放大倍数表达式。共射-共基电路R=%JRgRiA=-3旦冬''%lrbe2共射-共射电路Ri=rhel(R5+R.R2)Ro=R4%=一火火'宝)二''%演2共射-共射电路&=%&R°=RAVi(R3X).Ml''%展2共基-共集电路R1RR=R3RECR1÷A,1+02'.(RJUe+SRJ(1+良)&Zli/>rber>e2+(1+夕2喝共源共集电路Ri=RlRQ=牛警Rq4=-gm(/rbe2+(2)RJ-+f2'1+02'演2+(1+昆阳共源-共射电路Ri=R.+R2RiR0=Rfi%=*RJRJR"心二，加22.一个直接耦合的两级放大电路如下图，：4=25,/72=1(X)，=2-300>=0.7V,=-0.3V,试求：a)为了使Q=O时，U°=5.1V,鸟,的阻值应为多大？b）设电路的静态工作点已经由所求出确实凡定，那么电路的电压放大倍数A”二。,/。,是多少？C）假设电阻凡与Tl的基极脱焊，Tl和T2的集电极静态电位UCl和Uc2分别为多少？答：（a）Ic2Ie2IznAiE1Re2+0.3=（Ic-lc1）RclIci=0.8TnAIfRbRh5.8S(b)%=300+(1+=L134S,%2=300+(1+)=2.926/矶/£2RiI=R>rbe,%=%2+(1+Pl班2(C)Uc9VUC2六°V93.直接耦合放大电路如下图，：笈=区=30,r=2-300/2,Ubei=0.7V,=-0.2V,试求：a)计算Ti和T2的静态工作点及晶体管的rbeib)画出简化的h参数微变等效电路；c)计算电路的电压放大倍数A“=U,/、输入电阻K和输出电阻”,。答i(a"c1L33uAUcei5.3VrheikIc20.43MIb214wA999999CE2-7.6Vrhe22k9(c)4-8.24420987-8.24×0.987=-8.13Ri7.5SkRft259，差分放大电路1 .电路如下图，Ti和T2的低频跨导gm均为2mAVo试求解差模放大倍数、输入电阻和输出电阻。答：RidX8%2%=40SAvd-gmRd=-40，2 .图示电路参数理想对称，晶体管的S均为50,7；.=100,Ubeq0.7Vo试计算RWDD滑动端在中点时管和72管的发射极静态电流，EQ，以及动态参数Ad、A-KCMR、Rid和ROdo26/2?V答：4=42%二演2+n+/=i4"24.B(RRJR=254=一心2 %+”+(l+/华,&+%+.+万吟+2R。)KCMR=3=200000RLRb+rbe+(+)与卜9.8SRod=R1=IOZaAr23 .请说明图示的差分放大电路能否起正常差模放大作用，如果不能，请对电路加以改正。对改正后的电路a)写出求解差分对管的静态工作点参数Ib,Ic,UCE的表达式；b)画出差模信号等效电路；O差模电压放大倍数Ad、共模电压放大倍数AC和共模抑制比KCIWR的表达式(设恒流源的动态电阻为RJd)根据图示的输入信号极性，说明输出信号和输入信号的相位关系答：l=E2=T'hp-VBE)/R，IBl=IB2=IE/Ol，1.+凡2%1=YCC+JEI,CEZ-7lCC-1C&Rc/RJ+,俯2KL+KC_1p.(Rc/RL)a_-P1(RcZZRl)口L，ALM)2&(d)同极性4 .放大电路如下图，设7=%e=12V,Rbl=Rb2=0kC,Rc2=5.1k,Rc3=6k,晶体管的都为300Q,7i=72=5O,¾=25,Ubei=Ube2=-Ube3=0.6V,电流源1e-f11AO问：a)当Ui=O时，为了使4=0,凡3应选多大？b)该电路的电压放大倍数儿二,/是多少？c)电路的输入电阻、输出电阻；答：(a)Iex=Ie2=0.5mAIc3=ImAIli3=0.08;?1AIr=Ic2-30.42zA,9,C一U-UUk=k七22.4V,Re3=3晅0.9Sfb)展2"2.95S,rhe30.63kRi2rhe3(+3)Re3一片凡3= -6.24“3+(1+63阳3;32(Rh+*S9k°,Rf)(I=RC3=IOkC运算电路1 .分别求解图示各电路的运算关系。答：(a)设R3、R4、心的节点为M,那么(b)先求解uon再求解u0.(C)Ai、A2、A3的输出电压分别为口、“12、”。由于在Aa组成的反相求和运算电路中反相输入端和同相输入端外接电阻阻值相等，所以2 .图示的电路中，AI和A2为理想运算放大器，求外的表达式。%二一02"RR?&¾+¾zz泠：uO一_二二uIR4RRa“02R3+R43 .指出图示电路中，集成运算放大器Al是否带有反应回路，如果有，请写出反应类型，并求出Au=uoui答：电压串联负反应4 .图示的模拟乘法器和集成运算放大器都是理想器件，AT1=0.1V-1,K2=K3=1V-,R=5kC,R2=R3=R4=R5=0k,求。、Uo2、和Uo的表达式。“01=%：=。山：等：24o2=k>=0.()1u5 .图示的模拟乘法器和集成运算放大器都是理想器件，求电路的运算关系。答：2%=-%(+*),优°2=k片=一?k(U；+*)KIKlw0=J(J+*),K*6 .在图(a)所示电路中，输入电压I的波形如图(b)所示，当，=O时。=0。试画出输出电压o的波形。当为常量时假设f=0时Wo=0,那么f=5ms时Uo=-100X5x5x107V=-2.5V。当t=15mS时Uo=I-100×(-5)×10×103+(-2.5)V=2.5V°输出波形：7 .试设计一个二阶带通滤波器，要求中心频率为IKHz,带宽为250Hzo画出电路图，在电路上标出每一个元件的参数。2RC取 C = Ouf R12<C .6k波形的发生和信号的转换1 .改错：改正图示各电路中的错误，使电路可能产生正弦波振荡。要求不能改变放大电路的根本接法(共射、共基、共集)。2 .试将所示电路合理连线，组成RC桥式正弦波振荡电路。3 .判断图所示各电路是否可能产生正弦波振荡，简述理由。设图(b)中C4容量远大于其它三个电容的容量。(a)(b)图(a)：有可能产生正弦波振荡。因为共射放大电路输出电压和输入电压反相(OA=-180°),且图中三级移相电路。图(b有可能产生正弦波振荡。因为共射放大电路输出电压和输入电压反相(0a=-180。)，且图中三级移相电路。4 .电路如下图，试求解：a)写出这是什么振荡电路;b)Rw的下限值；c)振荡频率的调节范围。答：(a)文氏振荡器(b)根据起振条件Rf+RW>2R,RW>2koRW的下限值为2k,(C)振荡频率的最大值和最小值分别为5 .分别标出图中各电路中变压器的同铭端，使之满足正弦波振荡的相位条件。反应放大电路1 .图示的四个电路中，集成运算放大器均有理想特性(A=8,彳=8,r=0)a)判断电路中的反应是正反应还是负反应，并指出是何种组态的反应放大电路；b)如果是负反应，说明反应对这些电路的输入电阻、输出电阻有何影响(增大或减小)，能稳定何种输出量，稳定何种闭环增益；C)如果是负反应，写出深度负反应条件下，闭环电压放大倍数Af=#的表达式。答：(a)电压并联负反应，输入电阻、输出电阻均减小，稳定输出电压和闭环互阻增益：(b)电流并联负反应，输入电阻减小、输出电阻增大，稳定输出电流和闭环电流增益；(c)电流串联负反应，输入电阻增大、输出电阻增大，稳定输出电流和闭环互导增益；(d)电压串联负反应，输入电阻增大、输出电阻减小，稳定输出电压和闭环电压增益；2 .放大电路如下图，A为高增益集成运放。a)判断反应类型，并求反应系数F；b)计算电压放大倍数Afc)假设A=Io0,且当环境温度变化时，A产生了10%的波动，问Af相应的波动(百分值)有多大？答：电压串联负反应3 .判断图示各电路中是否引入了反应；假设引入了反应，那么判断是正反应还是负反应；假设引入了交流负反应，那么判断是哪种组态的负反应，并求出反应系数和深度负反应条件下的电压放大倍数4“或Awsfo设图中所有电容对交流信号均可视为短路。(a)电流串联负反应；设电流表的内阻为RA(b)电压并联负反应，输入电阻、输出电阻均减小，稳定输出电压和闭环互阻增益；(c)电压串联负反应(d)电流串联正反应4 .电路如下图。a)合理连线，接入信号源和反应，使电路的输入电阻减小，输出电阻减小；假设 I (_/A l = - = 20,那么RF应取多少千欧？I Ui答：电压并联负反应。b)合理连线，接入信号源和反应，使电路的输入电阻增大，输出电阻减小；假设I.IU任然要求儿=一=20,那么RF应取多少千欧？答：电压串联负反应05 .在图示的电路中a)判断电路中的反应是正反应还是负反应，并指出是何种组态的反应放大电路；b)如果是负反应，说明反应对这些电路的输入电阻、输出电阻有何影响(增大或减小)，能稳定何种输出量，稳定何种闭环增益；C)如果是负反应，写出深度负反应条件下，闭环电压放大倍数4/=生的表达式。(a)电压并联负反应，输入电阻、输出电阻均减小，稳定输出电压和闭环互阻增益；(b)电压并联正反应：(c)电压串联负反应(d)电压串联负反应；6 .电路如下图a) (1)试判断电路引入的反应类型；b) (2)假设=05V时，Zl=O-IOmA,那么反应电阻Rf应取多少？答：电流串联负反应；功率放大电路1 .电路如下图，Tl和T2的饱和管压降IUCESl=2V,直流功耗可忽略不计。答复以下问题：a)R3、心和T3的作用是什么？b)负载上可能获得的最大输出功率Pom和电路的转换效率各为多少？c)设最大输入电压的有效值为IV。为了使电路的最大不失真输出电压的峰-峰到28.28V,扁至少应取多少千欧？答：R3、&和T3构成VbC扩大电路，为Tl和T2提供静态工作点，克服交越失真。2.在图示电路中，Vcc=16V,R,=4Q,Tl和T2管的饱和管压降IUCESI=",输入电压足够大。试问：a)最大输出功率POm和效率各为多少？b)晶体管的最大功耗PTmaX为多少？C)为了使输出功率到达P°m，输入电压的有效值约为多少？d)晶体管的极限参数VcEOfBRi、Pcm>/cm各为多大？(I)%w=%-%=15V;12)m
