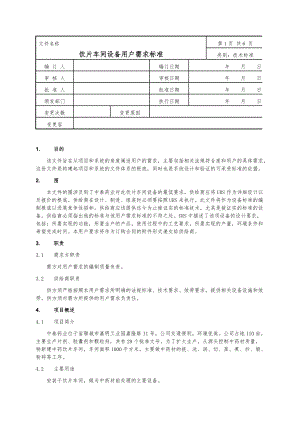

饮片车间设备URS.doc

1.目的目的该文件旨在从项目和系统的角度阐述用户的需求，主要包括相关法规符合度和用户的具体需求，这份文件是构建起项目和系统的文件体系的根底，同时也是系统设计和验证的可承受标准的依据。2.围围本文件的围涉及到了中泰药业对此饮片车间设备的最低要求，供给商应将 URS 作为详细设计以及报价的根底。供给商在设计、制造、组装时必须要按照 URS 来执行。此文件将作为设备标准的编制根底以进展竞争性招标。供给商应该提供迄今为止被证实的标准技术，尤其是被证实的标准的设备，供给商必须指出他的标准与该用户需求标准的不符之处。URS 中描述了该项设备的设计要求，包括：所要实现的功能，所要生产的产品，使用过程中的工艺要求，所要实现的产量，环境条件和希望完成时间。本用户要求将作为订购合同的附件形式递交给供给商。3.职责职责3.1需求方职责需方对用户需求的编制质量负责。3.2供给商职责供方须严格按照本用户需求所明确的法规标准、技术要求、效劳要求，提供相关设备设施和效劳，供方须对需方所提供的用户需求负责任。4.项目概述项目概述4.1项目简介中泰药业位于省聊城市嘉明工业园嘉隆路 11 号，公司交通便利，环境优美。公司占地 110 亩，主要生产片剂、胶囊剂和颗粒剂，共有 29 个批准文号。为了扩大生产，从源头控制中药材质量，特新建中药饮片车间，车间面积 1000 平方米，主要做中药材的挑、洗、润、切、蒸、煮、炒、煅、粉碎等工序。4.2主要用途 安装于饮片车间，做为中药材前处理的主要设备。第 1 页 共 6 页文件名称饮片车间设备用户需求标准饮片车间设备用户需求标准类别：技术标准编 订 人编订日期年 月 日审 核 人审核日期年 月 日批 准 人批准日期年 月 日颁发部门执行日期年 月 日变更次数变更原因变更容Comment 微微微微1: 建议选用卧式，降低劳动强度Comment 微微微微2: 漏水孔径大小应小于药材的粒径种子药材 2 / 85.供货围供货围主要设备及数量主要设备及数量本文件的围指中泰药业，根据公司开展要求，在饮片车间新增加设备如下：序号序号设备名称设备名称型号型号数量数量要求要求1干洗洗药机1200-600kg/h2洗药机1800-1000kg/h3润药槽21500*800*8004煅药炉110-20kg/次5直线往复式切药机1300-1000kg/h6多功能切药机150-300kg/h7轧扁机150-100kg/h8蒸药锅2500L10炒药机120-30kg/h6.用户需求标准用户需求标准6.1干洗洗药机要求序号要求必需或期望供给商确认URS01本产品对中药材的 块、根茎、皮、草、花等的泥沙别离，产能为200-600 公斤/小时必需URS02本机采用变频380V调速机构，筒体有导向叶片，筛体外围固定有网，可连续生产，自动出料必需URS03底部备有泥沙储存抽斗必需URS04配排风除尘设备，有集尘袋或过滤器，出风口为方形安装后外接排风管道URS05设备材质为 304 不锈钢必需URS06电器局部有独立或专用箱，能有效防止尘土进入URS076.2洗药机要求序号要求必需或期望供给商确认URS08适用于中药材根茎、皮、种子、果实、藤木、贝壳的清洗，产能为 500-1000 公斤/小时必需URS09本机采用变频380V调速机构，筒体有导向叶片，可连续生产，自动出料Comment 微微微微3: 喷淋装置，加水如何控制，防止过多或不匀现象，控制药透水尽 3 / 8序号要求必需或期望供给商确认URS10设备有水箱，有溢流口、排污口，配有高压泵和循环水管道。药材可以用循环水冲洗，也可用饮用水直接冲洗必需URS11在水箱应考虑水杂质大时如何过滤问题，以免损坏高压泵必需URS12设备材质为 304 不锈钢必需URS13电器局部有独立或专用箱，能有效防止清洗水进入必需URS146.3润药槽要求6.4煅药炉要求煅药炉要求URS15利用加热管加热，在密封性与耐高温性较好的炉膛发热必需URS16有温度控制和显示装置，带专一的电源控制柜必需URS17锅容积为 30L，每次加药量为 10-20 公斤，温度达 800 度必需URS18外皮不锈钢不做要求URS19保温效果好，工作时外外表不烫手，温度低于70度必需URS20加热用电源为三相380V，三相用电量平衡,两段加热必需URS21电气控制开关煅药锅盖URS22可移动，带 4 个轮，其中 2 个为万向轮。尺寸为 1500*800*800，整体 304 不锈钢，板厚3mm必需URS23底部有不锈钢滤板(冲 5mm 以下小孔)。配有排水管、泥沙冲刷管、溢水管等必需URS24 4 / 86.5直线往复式剁刀切药机6.6多用切药机多用切药机6.7压扁机压扁机URS25物料经传送带传送，连续送料并经过不锈钢滚轮将物料挤实传到刀床中，刀片经由机械传动将物料均匀的切制成不同规格的饮片URS26要求可以切制皮、藤、根、草类。可切制1-50mm围片、段、条等一般饮片。如麻黄、甘草、黄芪、柴胡、杜仲、生地、人参、首乌滕、丹参、板蓝根等。必需URS27全机主要由不锈钢、优质钢、铜材等材料制成URS28生产能力为300-1000公斤/小时URS29主要切削块类和根类等中药材，通过调速，可切制成厚片或薄片。如生、半夏、三七、川芎、生地、麦冬等必需URS30全机主要由不锈钢、优质钢、铜材等材料制成必需URS31生产能力为100-300公斤/小时必需URS32轧锟相向旋转，到达碾压物料的目的URS33主要用于种子和果实类药材的变形，到达充分提取出有效成分的目的。如苦杏仁、麦冬、牛蒡子、莱菔子、五味子、山楂等URS34生产能力为50-100公斤/小时，可以到达1-5mm厚度必需URS35全机主要由不锈钢、优质钢、铜材等材料制成 5 / 86.8蒸药锅蒸药锅6.9炒药机炒药机6.10文件和证书要求文件和证书要求序号要求必需或期望供给商确认URS46装箱单公用系统介质需求(如电、仪表、蒸汽、循环水等)(在安装现场的)总体布置图成套装置和各个设备、部件的技术参数表运输、安装、使用操作和维护说明书设备标准操作规程(SOP)设备日常维护保养规程必需URS47标明尺寸和载荷的总装图必需URS36本蒸煮锅设置中心气道和夹层保温层。蒸药时，将蒸汽直接从底部中心气管输入锅蒸烧。煮药时，锅放水，中心气管输入蒸汽煮烧。URS37锅容积为500L，在蒸煮时，蒸汽外溢少，保温效果好，对操作间环境影响小必需URS38锅体外侧装有蒸汽夹套，安装减压阀、平安阀、压力表，便于控制，防止发生意外事故。锅体底部装有大口径排污阀。蒸煮锅整体设有机械传动装置，锅体可自动翻转，便 于进出物料。必需URS39全机主要由不锈钢、材料制成URS40自控温电热炒药机用电做为能源。配有温度测量传感器和独立的电器控制箱。中药饮片放入有叶片的筒体通过正转旋转，再通过对筒体的加热来炒制。筒体反转出料必需URS41此机采用自动控温，能够按快、中、慢调速或变频调速，温度最高可到达300度必需URS42以牛蒡子不例，生产能力为每次炒制20-30公斤URS43加热用电源为三相380V，三相用电量平衡,上下档加热必需URS44配有除尘装置，除尘装置放置在室外，连接收道长度为4米，要求有支架必需URS45在炒灸时，烟及粉尘由除尘器排走，锅体外有保温棉，保温效果好，对操作间环境影响小必需 6 / 8序号要求必需或期望供给商确认标明动静载荷的根底图(标明根底螺栓和地脚螺栓的清单和特性，或其他固定方式)各个零部件带有编号和材质的外形图、结构图和装配图带有技术特性参数的机械零部件和设备清单。URS48检测、验收和验证文件:成套(整套)装置的合格证和质量保证书现场验收测试(SAT)方案现场确认(IQ、OQ、PQ)文件必须的其他竣工资料和验证文件必需6.11货物转运要求6.12安装验收要求序号要求必需或期望供给商确认URS52由制造商承当设备组装、调整、测试和协助验证工作，制造商必须在投标文件中明确设备安装、调试的周期及交验时间必需URS53设备到达需方后，应根据本 URS 条例进展 SAT 验证，验收标准应包括能够生产出三批合格样品或能到达要求产能。必需URS541、终验收在买方工厂进展，卖方负责在买方现场指导安装、调试设备，并对操作、维修等人员进展技术培训2、只有在安装确认IQ、运行确认OQ通过后才认为终验收合格必需6.13售后效劳序号要求必需或期望供给商确认URS55本机保修期限 2 年,有效日为安装试车完成验收日起必需序号要求必需或期望供给商确认URS49货物包装须符合相应标准，该包装应适于长途运输，具有良好的防潮、防水、防锈、防野蛮装卸等保护措施，以确保货物平安运抵现场，供货商应承当由于包装、运输不妥引起的货物锈蚀、损伤和丧失的责任必需URS50货物的开箱启包和检查要在设备安装现场进展，应由设备制造商、买方各派代表参加；根据运单和装箱单查对设备及其配套件的数量和质量；同时将检查结果准确填入设备开箱验收记录并签字必需URS51运输时间包含在供货周期，供方负责运输，并承当运输费用必需 7 / 8序号要求必需或期望供给商确认URS56如因机器故障导致停止生产时，需要延长保修期限。同时故障零件供给商需无条件负责免费更换必需URS57机器试车后于保修期限其消耗品或电子零件故障需由供给商负责免费供给修缮或更换必需URS58设备供给商负责所有技术指导、咨询及人员培训，包括：图纸、工艺、操作、设备维护、设备性能及问题解答必需6.14对供给商要求序号要求必需或期望供给商确认URS59供给商具有生产此类设备的资质必需URS60必须具备生产此设备的能力且技术成熟必需6.15其它序号要求必需或期望供给商确认URS61饮片设备最常见的清洁方式是用水擦洗或冲洗设备，应易操作、易洗净，无死角、无残留必需URS62用电的设备最好有独立的电器箱，箱布线规，采用三相五线制，有可靠的接地点。对于用电量大的设备，如煅药炉和炒药机，应有电压和电流指示装置。在电气控制方面，应设置多处紧急停机按钮，出现意外时便于紧急停机URS63构成设备的外观部件应防止擦洗或冲洗需要拆装时造成人身伤害，如外壳的边角伤及手指、外凸的部件碰伤人体等。必需URS64设备的运动部件，如切刀、飞轮等必须有防护罩或防止人体触及的措施，可能造成意外的部位须设置平安警示标志，防止运动部件暴露于机身外部。必需URS65本规格表中根本规格容，技术数据等各大项中所提及要求，供给商应提供资料必需URS66供给商负责设备试车，安装可以是指导性安装。必需URS67供给商人员的差旅费及住宿自付必需URS68供给商在报价中需要将所有需要提供的辅助设施如：水、电、蒸汽、压缩空气、支架等列举清楚，假设有列举不明之项目，发生费用那么全部由供给商自行承当必需URS69所购设备付款方式：3:3:3:1 的方式进展必需URS70本 URS 作为合同的补充条款，作为到货验收的依据必需7.附件附件 时间控制表 8 / 8序号要求必需或期望供给商确认URS71回复 URS 用户需求书：在接到 URS 三天必需URS72报价：在接到 URS 七天必需URS73提交详细的功能设计说明书和示意图：签订合同后 5 个工作日必需8.客户回馈表客户回馈表 说明：生产商根据本 URS 各项容的可行性进展自行制表进展回馈
