流体力学教案(上课版).docx

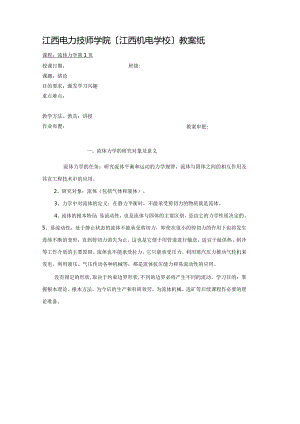

江西电力技师学院江西机电学校教案纸课程：流体力学第1页授课日期：班级:课题：绪论目的要求：激发学习兴趣重点难点：教学方法、教具：讲授教案审批:作业布置：一、流体力学的研究对象及意义流体力学的任务：研究流体平衡和运动的力学规律、流体与固体之间的相互作用及其在工程技术中的应用。2、研究对象：流体（包括气体和液体）。3、力学中对流体的定义：在静力平衡时，不能承受剪切力的物质就是流体。4、流体的根本特征：易流动性，也是流体与固体的主要区别，是由它的力学性质决定的。5、易流动性：处于静止状态的流体不能承受剪切力，即使在很小的剪切力的作用下也将发生连续不断的变形，直到剪切力消失为止。这也是它便于用管道进行输送，适宜于做供热、制冷等工作介质的主要原因。流体也不能承受拉力，它只能承受压力。利用蒸汽压力推动气轮机来发电，利用液压、气压传动各种机械等，都是流体抗压能力和易流动性的应用。没有固定的形状,取决于约束边界形状,不同的边界必将产生不同的流动。学习目的：掌握根本理论、根本方法，为今后的生产和科研效劳，为流体机械、选矿等后续课程作必要的理论准备。5、流体力学新的分支或交叉学科，如工程流体力学、水力学、流体动力学、空气动力学、计算流体力学、稀薄气体力学、磁流体力学、生物流体力学等。6、流体力学局部主要内容是将以水为代表的不可压缩流体（简称液体）选作研究对象，介绍表示液体机械运动规律和流体流动阻力损失规律的各种数学公式；讨论这些公式的形式、意义及适用条件；研究它们在分析和解决工程实际问题中，使用的方法、步骤和考前须知。泵与风机局部的主要内容是结合火力发电厂常用的泵与风机，介绍泵与风机的分类构造、工作原理和根本性能参数等根本知识；着重讨论泵与风机性能曲线及其变换原理、工作点和调节原理等根本理论；研究泵与风机结构图的识读、性能曲线的分析比拟和变换、工作点和调节方法确实定以及运行维护等根本应用知识。7、泵与风机在电厂中耗电量很大，各类泵与风机总耗电约占整个厂用电的70%80%,整个厂用电约占发电量的12%左右。由此可见，提高泵与风机的效率，降低耗电量，是减少电厂厂用电，提高发电厂供电能力，降低本钱的一个重要途径。假设这些泵与风机的效率从80%降到70%,那么它们将多消耗7-11.4MW的电量。由此可见，减小流体在系统内的流动阻力损失，合理地调节运行工况，提高泵与风机的效率，降低耗电量，是减少厂用电、降低发电本钱及提高电厂经济效益的关键之一。8、国产300MW机组配套的两台DG500240型离心式锅炉给水泵，驱动功率每台为5500kWo而目前大型锅炉给水泵的驱动功率已接近6000kWo给水泵的压力也从超高压13.7-15.7MPa,亚临界压力17.720MPa,已开展到超临界压力25.629.4MPa,近年来，有压力更高达50MPa以上的产品。60年代，给水泵转速一般为3000rmin,近年来已提高到7500rmin,泵的单级扬程由200m左右增加到1150m以上，如美国660MW机组配套的给水泵，转速为6500rmin,总扬程达2317m；因而级数从5级减少到2级，相应的轴的长度大大缩短，江西电力技师学院江西机电学校教案纸课程：流体力学第3页授课日期：班级：课题：§1一1流体的概念§1-2流体的物理性质目的要求：熟悉流体的根本概念、掌握流体的：惯性、压缩性、膨胀性、重点难点:流体的根本概念、流体的：惯性、压缩性、膨胀性、教学方法、教具：讲授作业布置：教案审批：§11流体的概念1、流体（包括气体和液体）。2、力学中对流体的定义：在静力平衡时，不能承受剪切力的物质就是流体。3、流体的根本特征：易流动性，也是流体与固体的主要区别，是由它的力学性质决定的。4、易流动性：处于静止状态的流体不能承受剪切力，即使在很小的剪切力的作用下也将发生连续不断的变形，直到剪切力消失为止。这也是它便于用管道进行输送，适宜于做供热、制冷等工作介质的主要原因。流体也不能承受拉力，它只能承受压力。利用蒸汽压力推动气轮机来发电，利用液压、气压传动各种机械等，都是流体抗压能力和易流动性的应用。没有固定的形状,取决于约束边界形状,不同的边界必将产生不同的流动。§12流体的物理性质一、惯性惯性是物体对抗外力作用而维持其原有运动状态的性质。惯性的大小取决于物体的质量，质量t,惯性t。举例：汽车减速。工程中常用体积来表示流体的量的多少，如：煤气表、水表的示数都是体积。单位体积流体的质量一一流体的密度，用P来表示。P=/对于均质流体（kgm3）对于均质流体，其重度(Formula)为y=(Nm3)在地球重力场的条件下，流体的密度和重度的关系为V=点常温下水的密度和重度一般采用：pw=1000kgm3,w=9800Nm3。注意：密度和重度的本质区别。二、压缩性和膨胀性(1)压缩性当作用在流体上的压力t时，流体的体积I,密度t,流体的压缩性。流体可压缩性的大小通常用体积压缩系数4,表示。在实际工程中，一般认为：液体是不可压缩的；气体，当压力和温度在整个流动过程中变化很小时(如通风系统)，可按不可压缩流体处理。如矿井通风系统。如研究液体的振动、冲击时，那么要考虑液体的压缩性。(2)膨胀性当温度t时，体积t流体的膨胀性。大小用体积膨胀系数四表示。在工程上：液体的儿很小，一般不考虑其膨胀性；气体的0很大，当压力和温度变化时，密度或重度明显改变，其间的关系，可用理想气体状态方程式来描述。及必须考虑膨胀性。江西电力技师学院江西机电学校教案纸课程：流体力学第5页授课日期：班级:课题：§1一2流体的物理性质目的要求：掌握流体的粘滞性的特性.重点难点：流体的粘滞性的特性.教案审批:教学方法、教具：讲授作业布置：§12流体的物理性质三、粘性粘性一一流体阻止发生剪切变形的一种特性。粘性是流体的固有属性。当流体运动时，流体内部各质点间或流体层间会因相对运动而产生内摩擦力（剪切力）以抵抗其相对运动，流体的这种性质称为粘性。此内摩擦力称为粘滞力（粘性切应力）。1、牛顿内摩擦定律图为平行平板实验的示意图。假定在两板之间流体是分层运动，没有不规那么的流体运动及脉动参加其中，那么由下板到上板之间有许多流体层。各层流体由于质点间的内摩擦力作用，其速度沿y方向的变化规律如图1.2.1所示。设：F一一各流体层间产生的内摩擦力，大量实验证明，内摩擦力厂与接触面积A、相对速度差点成正比，而与垂直距离dy成反比，即/J假设乘以比例系数M,那么有1.、adl（F=±zzAdyT=N=±半式称为牛顿内摩擦定律或粘性定律。Aay单位面积上的内摩擦力或切应力，Nm2；4流体层的接触面积，m2；半速度梯度，即速度在垂直于该速度方向上的变化率，s,;dy一与流体性质有关的比例系数，称为动力粘性系数，或称动力粘度牛顿流体：符合牛顿内摩擦定律。如水、酒精、汽油和一般气体等分子结构简单的流体都是牛顿流体。非牛顿流体：不符合牛顿内摩擦定律。如泥浆、有机胶体、油漆、高分子溶液等。2、粘性系数：(1)、动力粘性系数反响流体的粘性值由实验测定。值表示速度梯度等于1时的接触面上的切应力。动力粘性系数国际单位为Pa&N.s/m?),物理单位为泊(P或dn.s/cm?)。它们的换算关系为lN.s112=10dn.sc2=10P(2)、运动粘性系数或运动粘度：=艮PU的单位及各种单位之间的见换算关系。液压油的牌号多用运动粘性系数表示。一种机械油的号数就是以这种油在50。C时的运动粘性系数平均值标注的，号数越大，粘性就越大。例如30号机械油，就是指这种油在50°C时的运动粘性系数平均值为30×IOYIn2/so(3)、温度、压力对粘性系数的影响液体：温度t,粘性I;气体：温度t,粘性t。液体、气体：压力t,粘性t。(4)、理想流体与实际流体自然界中存在的流体都具有粘性一一粘性流体或实际流体。理想流体：是一种假想的无粘性的流体，=0o流体力学的研究方法：将实际流体假想为理想流体，找出它的运动规律后，再考虑粘性的影响，修正后再用于实际流体。江西电力技师学院江西机电学校教案纸课程：流体力学第7页授课日期：班级：课题：§1一3流体的外表性质、§1-4连续性假定目的要求：熟悉流体的外表性及质连续性假定重点难点：教学方法、教具：讲授作业布置：教案审批：§13流体的外表性质3、外表张力和毛细管现象（自学）要点：外表张力是如何产生的，大小与什么有关，如何表示？何谓毛细管现象§14连续性假定一、流体的连续介质模型流体微团一一是使流体具有宏观特性的允许的最小体积。这样的微团，称为流体质点。流体微团：宏观上足够大，微观上足够小。流体的连续介质模型为：流体是由连续分布的流体质点所组成，每一空间点都被确定的流体质点所占据，其中没有间隙，流体的任一物理量可以表达成空间坐标及时间的连续函数，而且是单值连续可微函数。二、过水断面上水力要素为了描述过水断面与流动阻力的关系，引入水力半径R的概念。R=X注意：水力半径与一般圆截面的半径是完全不同的概念。三、过水断面、流量及断面平均流速1、过水断面与微小流束或总流中各条流线相垂直的横断面，称为此微小流束或总流的过水断面（又称有效断面），过水断面一一平面或曲面；2、流量流量可分为体积流量qv（m3s）和质量流量M1kgs）两类。总流的流量等于同一过水断面上所有微小流束的流量之和。3、断面平均流速根据流量相等原那么确定的均匀速度c断面平均流速（假想的流速），其实质是同一过水断面上各点流速“对A的算术平均值。工程上常说的管道中流体的流速即是八可进而理解：就是体积流量被过水断面面积除得的商。）c=qvA江西电力技师学院江西机电学校教案纸课程：流体力学第9页授课日期：班级：课题：§21作用在流体上的力、§21静压力的概念和表示方式目的要求：理解作用在流体上的力、掌握静压力的概念和表示方式重点难点:作用在流体上的力、静压力的概念和表示方式教案审批:教学方法、教具：讲授作业布置：§21作用在流体上的力1、质量力质量力（G）：质量t,Gt长程力。质量力包括重力和惯性力。在流体力学中，常用单位质量力来衡量质量力的大小。x、y、Z分别代表单位质量力在直角坐标轴X、）、Z方向的分量，那么X=且y=且mmZ=屋单位与加速度的单位相同，均是ms2om2、外表力：外表力近程力。外表切向力（为摩擦力）：一切应力或摩擦应力外表法向力（压力）。;一压应力简称为压强。口由流体粘性所引起的内摩擦力是外表切向力，平衡流体或理想流体，不存在外表切向力，只有外表法向力。§21静压力的概念和表示方式一、流体静压强如图，在均质的静止流体中任取一别离体，将此别离体用一平面A3切成I、H两局部,并取走I局部。去掉后，要保持H局部的平衡，在面48上必须加上原来I局部流体对11局部的作用力。设作用在机点周围微小面积A上的合力为P,根据压强的定义，其平均压强为P=-(N/m2)M当面积A无限缩小到用点时：那么得P=Iim包(N/m?或P”)静止液体中的别离体JATOAP一一外部流体作用在流体内部加点上而产生的压力，称流体静压力。流体静压强一一作用在单位面积上的力。压强的存在：举生活中的实例二、流体静压强的特性流体静压强有两个重要特性：(1)流体静压强的方向必然重合于受力面的内法线方向。(2)平衡流体中任意点的静压强值只能由该点的坐标位置来决定，而与该压强的作用方向无关。即：平衡流体中各点的压强P只是位置坐标(XXZ)的连续函数,与作用方向无关。p=f(x,y,z)证明略三、绝对压强、相对压强和真空度压强P值的大小，从不同基准计算就有不同的表达方法。(1)绝对压强一以设想没有大气存在的绝对真空状态作为零点(起量点)计量的压强，它表示该点压强的全部值P=Pa+汝(2)相对压强一一以当时当地大气压强区作为零点计量的压强，也称为表压强。P=P-Pa=Th(3)真空度真空度是该点绝对压强P小于当地大气压强pa的数值。因为P=Pa-Pv所以Pv=Pa-P图：绝对压强、相对压强和真空度的关系可见，有真空存在的点，相对压强为负值，真空度为正值。因而真空有时也称为负压。液体自由液面上能否完全真空？真空原理在日常生活中的应用：滴管抽取液体、深井抽水等。重点难点：流体的平衡微分方程、等压面、流体静力学根本方程教学方法、教具：讲授作业布置：教案审批：§23流体的平衡微分方程、等压面一、流体平衡微分方程在平衡流体中取六面体流体微团，如图示。该微团在质量力和外表力的作用下处于平衡状态。工型_<、x-万荻O同理，沿y轴得丫-万苏二O（b）1沿Z轴得Z-1在=0（C）欧拉平衡微分方程式（1755）。说明了单位质量流体所承受的质量力和外表力沿各轴的平衡关系，平衡流体微团的质量力与外表力无论在任何方向上都应保持平衡，即质量力与该方向上外表力的合力应该大小相等，方向相反。二、等压面在平衡流体中，压强相等的各点所组成的面称为等压面。举生活中实例Xdx+Ydy+Zdz=O特征：（1）等压面为等势面。12）等压面是一个垂直于质量力的面。§24流体静力学根本方程一、静止液体中压强分布规律如图示。单位质量力/在各轴上的投影为X=Oy=oz=-g代入式dp=p（-g）dz=-pgdz=-dz或-+dz=OY积分得z+K=c（常数）Y静止液体中压强的分布规律，称流体静力学根本方程图：重力平衡液体对静止流体中1、2两点，可写成如下形式z+且=Z?+立/Y（1）当p=P2时，那么Z=Z2,即等压面为水平面。（2）当Z2>Z时，那么P。a，即位置较低点处的压强恒大于位置较高点处的压强。（3）当任一点的压强及其位置标高时,便可求得液体内其它点的压强。二、静止液体中的压强计算z+-=cnp=-z+cY积分常数C=PO+雄0，因此P=PO+/（ZO-Z）式中z0-z表示液体质点在自由外表以下的深度，假设用表示，上式可写成P=PO+“7为静止液体中的压强计算公式。该式说明：任意位置处，h.p意义：静止流体中任一点。处的压强夕等于外表压强PO与液柱重量汝之和：三、流体静力学根本方程的几何意义与能量意义（1）几何意义Z>Zb>ZcZd位置水头。p五一一压强水头V比压能，z+一比势能/（2）能量意义：Z比位能，教案审批:(液体)(气体)江西电力技师学院江西机电学校教案纸课程：流体力学第13页授课日期：班级：课题：§25流体静力学根本方程的应用目的要求：掌握流体静力学根本方程的应用重点难点:流体静力学根本方程的应用、利用液柱高度来测量液体中静压强教学方法、教具：讲授作业布置：§25流体静力学根本方程的应用(1)测压管：直接用同样液体的液柱高度来测量液体中静压强的仪器。构造:测压原理：p=hp,被测点相对压强；h测压管内液柱高度。优点：精确直观。构造：图：测压管图：真空计测压原理：见黑板上公式测压范围：测微压(2)U形测压管构造：测压原理：pA=pa+2h2-hP=Pa-Pa=测压范围：测微压如果测点上的压强小于大气压强，那么用U型真空计。测压原理：pv=P(I-Po=田优点：可用较短的测管来测定较大的压强或真空度。图U形测压管测压范围：小于3个大气压。延伸：多支U形管测压计一一几个U形管的组合物构造：测压原理,如果容器A中是气体，U形管上部接头处充满气体，那么Pa=Pa+7m%+n如果容器A中装的是水，U形管上部接头处也充满水，那么PB=Pa+YMhX+(/-w)2(4)差压计构造：图：多支U形管测压计测压原理：p=px-p2=Ym4+ilhb-whu15）金属压力表用于测定较大的压强。图金属压力表图：差压计优点，携带方便、装置简单、安装容易、测读方便、经久耐用等优点，是测量压强的主要仪器。常用的是一种弹簧测压计。构造：见实物。原理：其内装有一端开口，一端封闭端面为椭圆形的镰刀形黄铜管，开口端与被测定压强的液体连通，测压时，由于压强的作用，黄铜管随着压强的增加而发生伸展，从而带动扇形齿轮使指针偏转，把液体的相对压强值在表盘上显示出来。江西电力技师学院江西机电学校教案纸课程：流体力学第15页授课日期：班级：课题：§26流体的相对平衡、§27静止液体作用在壁面上的总压力目的要求:了解流体的相对平衡、掌握静止液体作用在壁面上的总压力的计算重点难点：流体的相对平衡概念、静止液体作用在壁面上的总压力的计算方法教案审批:教学方法、教具：讲授作业布置：§26流体的相对平衡把容器中液体作为一个整体，它对地球有相对运动，但各液体质点彼此之间及液体与容器之间无相对运动，称这种状态为液体的相对平衡状态。一、等加速直线运动中液体的相对平衡P=Po(cosx+gz+4sn0z)g其与X轴方向的斜角大小为=-,(-"c°s°)g+sn当斜面角度。等于0。、90。或270。时，即可得出容器水平、铅直向上或铅直向下匀加速直线运动的特例。二、绕直轴等角速度旋转容器中液体的相对平衡液体内各点静压强分布为.2r2P=Z)2g边缘点R处流体静压强最高。角速度G越大，那么边缘处流体静压强越大。§27静止液体作用在壁面上的总压力一、作用在平面壁上的总压力1、方向：平面壁上所受液体静压强的总和，PlCA2、总压力大小：尸=P.A+防,.A式中hc一一受压面积的形心C在自由液面以下的深度。静止液体作用在任意形状平面壁上的总压力P为受压面积A与其形心处液体的静压强加一的乘积。也可理解为一假想体积的液重，即以受压面积A为底，其形心处深度必为高的这样一个体积所包围的液体重量。它的作用方向为受压面的内法线方向。3、总压力的作用点：又称压力中心，用。来表示。JcZD=Zc+-TzeA式中Jc一受压面积GAAO”对形心轴(即通过C点且平行”轴)的惯性矩。二、作用在曲面壁上的总压力“实压力体”或“正压力体”：液体和压力体位于曲面同侧，R方向向下。“虚压力体”或“负压力体”：液体和压力体位于曲面异侧，R方向向上。(1)总压力P的垂直分力为=VP2的方向取决于液体及压力体与受压曲面之间的相互位置，见挂图。(2)总压力户的水平分力为PX=九AXo投影面积4.的形心在水面下的深度0(3)总压力a)液体作用在曲面上的总压力为p=qp；+p；pb)总压力的倾斜角为a=arctg-c)总压力尸的作用点：做出2及P二的作用线，得交点，过此交点，按倾斜角作总压力P的作用线，与曲面壁48C。相交的点，即为总压力P的作用点O例如下图的贮水容器，其壁面上有三个半球形的盖。设d=0.5m,/?=2.0m,4=2.5m。试求作用在每个球盖上的液体总压力。江西电力技师学院江西机电学校教案纸课程：流体力学第17页授课日期：班级：课题：§31研究流体运动的方法、§32流线与迹线目的要求：了解研究流体运动的方法、掌握流线与迹线的概念重点难点：研究流体运动的方法、流线与迹线的概念教学方法、教具：讲授作业布置：教案审批:§31研究流体运动的方法研究流体运动的两种方法：拉格朗日法和欧拉法。(1)拉格朗日法(“跟踪”的方法)拉格朗日法是将流场中每一流体质点作为研究对象，质点的运动要素是初始点坐标和时间的函数。用于研究流体的波动和震荡等(2)欧拉法(“站岗”的方法)欧拉法是以流场中每一空间位置作为研究对象，而不是跟随个别质点。其要点：分析流动空间某固定位置处，流体运动要素随时间的变化规律；分析流体由某一空间位置运动到另一空间位置时，运动要素随位置的变化规律。表征流体运动特征的速度、加速度、压强、密度等物理量均是时间和空间坐标的连续函数。在研究工程流体力学时主要采用欧拉法。§32流线与迹线一、定常流动和非定常流动定常流动：在流场中，流体质点的一切运动要素都不随时间改变而只是坐标的函数，这种流动为定常流动。流体运动与时间无关。非定常流动：运动要素是时间和坐标的函数I流线二、流线流线就是在流场中某一瞬间作出的一条空间曲线，使这一瞬间在该曲线上各点的流体质点所具有的速度方向与曲线在该点和切线方向重合。如图中曲线CD所示，流线仅仅表示了某一瞬时，许多处在这一流线上的流体质点的运动情况。特性:流线不能相交，也不能折转。在定常流动流线不变，且所有处于流线上的质点只能沿流线运动。三、迹线一一流场中，流体质点在某一段时间间隔内的运动轨迹。如图示曲线45就是质点,"的迹线。二者区别：流线是某一瞬时处在流线上的无数流体质点的运动情况；而迹线那么是一个质点在一段时间内运动的轨迹。（类比：波和振动图象）在定常流动中，流线形状不随时间改变，流线与迹线重合。在非定常流动中，流线的形状随时间而改变，流线与迹线不重合。四、流管、流束与总流1、流管：在流场中画一封闭曲线（不是流线），它所包围的面积很小，经过该封闭曲线上的各点作流线，由这无数多流线所围成的管状外表,称为流管。2、速莫：充满在流管中的全部流体，称为流束。断面为无穷小的流束一一微小流束。微小流束的断面面积一O时，微小流束变为流线。3、总流：无数微小流束的总和称为总流。水管中水流的总体，风管中气流的总体均为总流。总流四周全部被固体边界限制，有压流。如自来水管、矿井排水管、液压管道。按周界性质：总流周界一局部为固体限制，一局部与气体接触一一无压流。如河流、明渠。总流四周不与固体接触一一射流。如孔口、管嘴出流五、过水断面、流量及断面平均流速1、过水断面：与微小流束或总流中各条流线相垂直的横断面，称为此微小流束或总流的过水断面（又称有效断面），o过水断面一一平面或曲面；2、流量:流量可分为体积流量。（m3s）和质量流量M（kgs）两类1.11Xtzi、+L=I1.1-1A-A-mTl7/-THIr*-4-rx4-江西电力技师学院江西机电学校教案纸课程：流体力学第19页授课日期：班级：课题：§35流体流动的连续性方程目的要求：掌握流体流动的连续性方程及应用重点难点：流体流动的连续性方程及应用教案审批:教学方法、教具：讲授作业布置：§35流体流动的连续性方程根据流体运动时应遵循质量守恒定律，对不可压缩流体，由于P为常数,其定常流动和非定常流动的连续性方程为d（%）啊，）1十11一Vxy1.微小流束的连续性方程dM=PxUydAy-p2u2dA2由于流体做定常流动，那么根据质量守恒定律得pyuldAi=p2u2dA2对不可压缩流体的定常流动，PkPkPdQ=dQ2*wltA1=u2d2不可压缩流体微小流束定常流动的连续性方程。其物理意义是：在同一时间间隔内流过微小流束上任一过水断面的流量均相等。或者说，在任一流束段内的流体体积（或质量）都保持不变。2、总流的连续性方程将微小流束连续性方程两边对相应的过水断面4及A2进行积分可得J、PMM=L产2见上式整理后可写成Pbn A =22-24PlmQI= PlmQl总流的速续性方程，它说明可压缩流体做定常流动时，总流的质量流量保持不变。对不可压缩流体，夕为常数，那么Ql=Q2，v,1=V2A2不可压缩流体定常流动总流连续性方程，其物理意义是：不可压缩流体做定常流动时，总流的体积流量保持不变；各过水断面平均流速与过水断面面积成反比，即过水断面面积t处，流速I；而过水断面面积处I,流速f。选矿工业的中心传动浓密机、倾斜浓密箱、采矿用的水枪喷嘴及救火用的水龙喷嘴均是应用这一原理制成的。重点难点：流体流动的伯努利方程及物理意义教学方法、教具：讲授作业布置：教案审批：§36流体流动的伯努利方程一、理想流体微小流束的伯利努方程伯努利方程：表示流体运动所具有的能量以及各种能量之间的转换规律。质量力只有重力：此时=o,y=o,Z=-g刃B么dW=Xdx+Ydy+Zdz=-gdz积分得W=-gzz+4+=常数代入上式，对单位重量流体而言，可得到72对于同一流线上的任意两点1、2,有向+区+且=22+正+咛二常数r22/2理想流体微小流束的伯努利方程，遵循能量守衡与转换定律。当流体处于静止状态时，尸0。那么Z+"=常数所以，流体静力学根本方程是伯努利方程的一个特例。另外，理想流体微小流束的伯努利方程还可简单地利用理论力学或物理学中的动能定理推导得出。二、物理意义（能量意义）与静力学根本方程对照讲理想流体微小流束伯努利方程中的三项2、£分别表示单位重量流体的三种不同形式的能量。Z比位能；-比压能；比动能；z+-比势能；Y2gY2z+总比能。Y2g由伯努利方程可知：单位重量的理想流体沿流线运动时，其携带的总能量在所流经的路程上任意位置时总是保持不变的，但其位势能、压力势能和动能是可以相互转化的。三、几何意义Z一位置水头；曲线48一一位置水头线；E压强水头；曲线一一测压管水头线。/M速度水头。2g直线EF总水头线。理想流体伯努利方程式的几何意义一一理想流体沿流线运动时，其位置水头、压强水头、速度水头可能有变化或三个水头之间相互转化，但其各水头图理想流体伯努利方程的几何意义之和总是保持不变，即理想流体各过水断面上的总水头永远是相等的。如果用表示各项水头之和，即总水头，那么pu2H=z+Y2g伯努利方程写为年常数或修=H重点难点：实际流体的伯努利方程及其工程应用教学方法、教具：讲授作业布置：教案审批：§36流体流动的伯努利方程1、实际流体微小流束的伯努利方程：假定：流体是不可压缩的实际流体，并且作定常流动，其中任一微小流束的伯努利方程为：（设儿为单位重量流体从断面11流动到断面2-2所损耗的机械能，即能量损失，称水头损失。）PlWl2P2u2l-Z1+-+=Z9+/?.y2gy2gI实际流体微小流束的伯努利方程。实际流体的总水头线沿着流体的流动路程是一条下降的曲线。而不象理想流体水头线是一条水平线。2、实际流体总流的伯努利方程：急变流流线的曲率半径r很小，流线之间的夹角£很大的流动。缓变流流线的曲率半无限大，流线之间的夹角£无限小，即流线接近于平行直线流动。在缓变流段中，过水断面上压强的分布遵循重力场中流体静力学规律，即z+4=c（证明略）y所以，应将伯努利方程中的过水断面取在缓变流段中。总流的伯努利方程为Z +Pll皿 / 2g取决于在力上的分布。一般大于1,如果流速分布较均匀时=1.05-1.10o在圆管层流动动中。=2。工程实际中的紊流运动常取=l。总流伯努利方程的限制条件：a流体为不可压缩的实际流体；b流体的运动为定常流动；C流体所受质量力只有重力；d所选取的两过水断面必须处在缓变流段中；e总流的流量沿程不变；g除与了外，总流没有能量的输入或输出。使用伯努利方程时的考前须知：a方程中Z2的基准面可任选，但必须选择同一基准面，一般使z0;bA,>A2必须取在缓变流段中，在A、A?之间是否为缓变流，那么无关系；c方程中的压强Pl和2,即可用绝对压强，也可用相对压强，但等式两边的标准必须一致；d当4=()时，方程变为理想流体总流的伯努利方程。当在两个过水断面之间通过泵、风机或水轮机等流体机械，有机械能的输入或输出时，伯努利方程变为4+旦+&-+正+&九Y2g2g例题：由一高位水池引出一条供水管路A8,如下图。：流量。=0.034m3s;管路直径O=O.15m；压力表读数几=4.9Xl()4Nm2;高度H=20m,试计算水流在管路AB段的水头损失。重点难点：流体的动量方程及其工程应用教学方法、教具：讲授作业布置：教案审批：§37流体的动量方程讨论运动流体与固体边界面上的相互作用力，例如：流体在弯曲管道内流动，弯管的受力情况；水力采矿时，高压水枪射流对水枪、对矿床的作用力;火箭飞行过程中，从火箭尾部喷射出的高温高压气体对火箭的反推力等等。这类问题，需应用运动流体的动量方程来分析。一、动量方程加从物理学知，运动物体的动量为根据质点系动量定理：户=(M么 dE = Fdt用符号后表示动量，即K=E而流体作定常流动产的动量方程。ZdK=pfl(02v2-o1v1)式中气、0一一动量修正系数，其实验值为1.02L05,工程计算上取g1=w=lo整理可得EA=M(弓-E)理想流体定常流动总流的动量逆。其物理意义是：作用在所研究的流体上的外力矢量和等于单位时间内流出与流入的动量之差。其分量式为：EFX=闻-N)弓=虚("-%)X5=闻&TlI)二、动量方程的应用(1)流体作用于弯管上的力图示弯管，沿X轴、y轴的动量方程为FX=PIAp2A2cos。-Rx=Qv2x-vlx)Fy=-p2A2sin-G+Ry=(v2y-vly)RX=plA1-p2A2CoSe-pQ(v2cos-v1)Ry=p2A2sin。+G+Qv1Sin。那么Y'R=Rj+RyJRR的方向为=arctgRX(2)射流作用在固定平面上的冲击力图示固定平板与水平而成J角，流体从喷嘴射出，射流的动量为d(n¾v1+m2v2¾>)=AdtX轴方向的动量方程为即射流对平板的冲击力d(WV0 Sine) = -RdtR =SinJ = M)%: sin R, =-R当。=90。时R=-p%v02射流的反推力：火箭飞行的根本动力是火箭内部的燃料发生爆炸性燃烧，产生大量高温高压的气体，从尾部喷出形成射流，射流对火箭有一反推力，使火箭向前运动流体动量对时间的变化率为=pQv=pAv2那么射流给容器的反推力汽Fx=-PAv2如果容器与底面间无摩擦，可沿X轴自由运动，那么容器在反推力F,的作用下，将沿与射流相反的方向运动，这就是射流的反推力。火箭、喷气式飞机、喷水船等都是借助这种反推力而工作的。江西电力技师学院江西机电学校教案纸课程：流体力学第27页授课日期：班级：课题：§37流体的动量矩方程目的要求：理解流体的动量矩方程及其工程应用重点难点：流体的动量矩方程及其工程应用教案审批:教学方法、教具：讲授作业布置：§37流体的动量矩方程要确定运动流体对固体边界面或某点的力矩时用动量矩方程。例如离心式水泵、风机、汽涡轮机及水轮机等流体机械，其叶轮流道中的流体，由于随叶轮转动，所以流体对转轴的力矩必须用动量矩方程解决。其中广为转动中心到物体的距离。并且力矩等于该物体对同一转动中心或转轴的动量矩对时间的变化率即向=匹=空三）dld动量矩定理。总流的动量矩方程户=ZR=WQ伉XB）-Jmq伉乂4）=P4弓×udAi-QL×uyydA£应=这就是说，外界作用在流体系统上的力对某一点的力矩矢量和，等于单位时间内从控制面流出的动量矩与流入的动量矩之差。动量矩方程的一个最重耍的应用：导出叶片式流体机械（泵、通风机、水轮机、及涡轮机等）的根本方程。现以离心式水泵或风机为例进行推导。图示流体从叶轮的内边缘流入，经叶片流道从外缘流出。N=pQu2c2CoSa2-IClCoSal)那么单位重量流体获得的能量为H=-(u1c2COSQf7-M1C1cosa1)g如用w,1、/2表示进出口处流体质点的切向速度，Ut-wICOS%,U12=U2COSClf2,那么H=-(ul2c2-ullci)g这就是离心水泵与风机等涡轮机械的根本方程，它首先是欧拉在1754年得到的，因此也称欧拉方程。如果流体从叶轮外缘流入内缘流出，那么其根本方程为H=(w1c1COSal-W2C2cosa2)g或H=(wzlc1-MpC2)g思考题：总流的动量方程为、=a/2%-%h),试问：ZF中包括那些力？(2)在水平面Xoy坐标中和在铅垂面XOZ坐标中，ZF是否相等？(3)如果由总流动量方程求得的力为负值，说明什么问题？江西电力技师学院江西机电学校教案纸课程：流体力学第29页授课日期：班级：课题：§4一1流体的层流和紊流、§42圆管中层流的运动规律目的要求:掌握流体的层流和紊流状态判别准那么一一雷诺数、圆管中层流的运动规律重点难点：层流和紊流状态判别准那么一一雷诺数、圆管中层流的运动规律教学方法、教具：讲授作业布置：教案审批：§41流体流动的两种状态一一层流和紊流一、耐峥动画演示。实验说明：在不同条件下，流体有层流和紊流两种运动状态，并且形成不同的水头损失。实验时如记录流速，当y/匕,时，层流f紊流，反向进行实验,当y'%时，紊流一层流。匕丁远小于v'crOv'cr上临界速度，vcr下临界速度。水在毛5省"第石傲隙中的弦,动，重油在省值中的区劫，多处孑屋区也动以14,而窕防工程中，水笈管值或水整中的花动，空名G管隹中的区动，多米法速动。二、流动状态判别准那么一一雷诺数Re =pvd _ vd雷诺数Re雷诺根据大量实验归纳出的一个无因次综合量，即实验结果说明，对几何形状相似的一切流体其下临界雷诺数根本上相等，即Rerr=2320；上临界雷诺数可达12000或更大，并且随实验环境、流动起始状态的不同而有所不同。当Re<Rer,时流动为层流;当Re>Re）时流动为紊流;当Re3<Re<R小时流动可能是层流，也可能是紊流，处于极不稳定的状态。上临界雷诺数在工程上无实用意义，通常用Re“判别层流与紊流。实际工程中，圆管内流体流动Re”二2000,即，Re<2000为层Re>2000为紊流三、雷诺相似准那么物理意义在流动现象中起主要作用的是粘性力和惯性力时粘性力T=A华,其大小可用T=W表
