DCS系统巡检与维护和故障处理及应急预案.docx

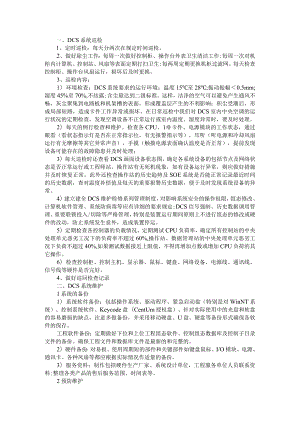

一、DCS系统巡检1、定时巡检：每天分两次在规定时间巡检。2、做好除尘工作：每周一次做好控制柜、操作台外表卫生清洁工作;每周一次对机柜内计算机、控制站、风扇等表面定期打扫卫生;每两周定期更换机柜过滤网。每天检查控制柜、操作台风扇运行，损坏后及时更换。3、巡检内容：1）环境检查：DCS系统要求的运行环境：温度15至28;振动振幅0.5mm;湿度45%至70%,不结露;含尘量达到二级标准。这样，洁净的空气可以避免产生通风不畅，灰尘聚集到电路板和机架槽的表面，形成覆盖层产生的不利影响：积尘受潮后，形成局部短路，造成卡件工作异常或损坏。在日常巡检中我们对DCS室内中央空调的运行状况的定期检查，发现空调设备不正常运行或室内温度、湿度异常时，要及时处理。2）每天的例行检查和维护。检查各CPU、1/0卡件、电源模块的工作状态，通过眼看（看状态指示灯是否在正常指示位，有无报警指示等），耳听（听电源和冷却风扇运行有无摩擦等其它异常声音），手摸（触摸电源表面确认温度是否正常），提前发现设备可能存在的故障隐患并及时处理；3）每天巡检时还查看DCS画面设备状态图，确定各系统设备的包括节点及网络状态是否正常运行或工程师站、操作站有无死机现象，如有设备运行异常，则应做好措施并及时恢复正常。此外还检查操作站的历史趋势及SOE系统是否能正常记录最近时间的历史数据，查对温度补偿值及每天的重要报警历史数据，便于及时发现系统设备的异常。4）建立建全DCS维护检修系列管理制度，对影响系统安全的操作权限，组态修改、计算机软件管理、系统防病毒等应有详细的要求规定;DCS信号强制、历史数据调用管理、重要联锁投入/切除等严格管理，特别是装置运行期间原则上不进行组态的修改或硬件的改动，防止系统发生意外，造成装置停运。5）定期检查各控制器的负载情况，定期测试CPU负荷率，确定所有控制站的中央处理单元恶劣工况下的负荷率不超过60%,操作站、数据管理站的中央处理单元恶劣工况下负荷不超过40%,如果测试数据接近上限值，不得再增加点数或增加CPU负荷的其它操作。6）检查控制柜、控制主机、显示器、鼠标、键盘、网络设备、电源线、通讯线、信号线等硬件是否完好。4、做好巡回检查记录二、DCS系统维护1系统的备份1）系统软件备份：包括操作系统、驱动程序、紧急启动盘（特别是对WinNT系统）、控制系统软件、Keycode盘（CentUm授权盘）、针对实际使用中的光盘和软盘的容易磨损的缺点，注意多做备份，并采用移动硬盘、U盘、硬盘等备份形式确保各软件的保存。工程软件备份：定期做好下位和上位工程组态软件、控制组态数据库及控制子目录文件的备份。确保工程文件和数据库文件是最新的和完整的。2）硬件备份：对易损、使用周期短的部件和关键部件如键盘鼠标、I/O模块、电源、通讯卡、各种风扇等都应根据实际情况作适量的备份。3）服务资料：制作包括硬件生产厂家、系统设计单位，工程服务单位人员联系资料;整理各类产品的售后服务范围、时间表等。2预防维护有计划地进行主动性维护，及时检测更换不良元器件，消除隐患。是保证DCS可靠稳定运行的有效方法。每年利用装置检修机会进行一次预防性的维护,以掌握系统运行状态，消除故障隐患，内容包括：1）系统数据的备份停电检修前，应对系统组态软件及数据进行备份，并采用专用空白光盘刻录（防病毒感染）及不同站的计算机硬盘备份两种方式进行数据备份，确保DCS各数据的可靠保存。并对计算机内多余垃圾文件进行清理。2）卡件的吹扫和清扫系统停电后，对计算机内部、控制站机柜机笼、电源等部件的灰尘清理，对机柜滤网及冷却风扇进行吹扫检查，对卡件做编号记录后，将卡件拔出清扫，吹扫后如仍残留污物，要用专用的清洗剂进行清洗。在操作时工作人员必须按要求带防静电接地环。安装插入卡件时要注意导槽，防止损坏卡件或位置不正，信号接触不良。系统清扫完成后，维护负责人应确认条件具备方可上电，并应严格遵照上电步骤进行，上电后要对DCS网络在线设备进行状态确认并对系统硬件设备做全面检查，必要时重新下装控制器程序。清扫后检查风扇运行情况，对有问题的风扇予以共更换。3）接地系统检修对接线端子一一进行松动检查，按规定要求对系统进行接地电阻测试记录，接地电阻的测试要符合有关标准要求，独立接地网的分散控制系统接地电阻不得超过2Q。4）软、硬件的及时升级每种DCS在实际应用中，总会出现各种问题，DCS厂家也总在不断完善老系统、开发新系统，随着软、硬件的发展，不断改进其硬、软件技术性能。同时，用户为了解决使用中系统的存在问题，特别是在3-5年后，老规格或版本的硬件备品被淘汰等诸多因素促使用户必须定期对硬、软件进行部份或全部升级。利用检修机会对系统升级三、DCS系统故障判断处理1、故障维护内容：系统在发生故障后应进行维护，其关键是快速、准确地判断出故障点的位置,主要包括以下工作：1）若波动数据工艺上彼此并无直接影响，则可能为微机某卡件发生故障，立即将相关自调系统打到手动调节，必要时到现场进行调节，同时.，通知微机及仪表人员检查。2）查看操作站工作情况当发现某个操作站死机，监控画面数据不刷新，调节画面不起作用，查看右上方系统报警指示灯是否正常，并检查其他操作站是否工作正常，若正常，则仅该操作站有问题，通知微机维修人员修理。若其他操作站数据也不变，则为系统通讯网络出现故障，立即通知维修人员检查网络设备的运行情况，进行修复。3）观察操作站的断电情况若部分操作站突然无显示，则说明UPS或市电断电，立即通知微机维修工进行维修。若有电的操作站可正常监控，此时不会影响控制系统的正常调节。4）注意控制站全部断电的情况由于所有控制站设备均为双路供电，一路UPS,一路市电，所以这种情况的发生几率很小。当控制站全部断电后，监控画面上两个系统报警红灯亮，通讯中断，数据全部不刷新，所有自调系统完全失控，调节阀将恢复到初始状态，气开阀全关，气关阀全开。此时，应立即紧急处理或停车，同时到现场进行操作。5）注意所有操作站全部断电的情况此时，查看控制站电源指示灯是否正常，卡件诊断指示灯有无故障红灯，绿灯表示卡件正常工作，若以上都正常，则可以确定控制站工作正常，自调系统工作正常，只是操作工暂时看不到监控画面，且不能对现场进行遥控操作，立即通知微机维修人员进行维修，并到现场进行监控。6）调节阀仪表气源压力低或仪表空气全部断气当发现多个自调系统失灵，监控画面上自调阀阀位在全开或全关位置，立即检查仪表气源压力，若气源压力小于0.4MPa,则不正常，检查气源管道有无堵塞或漏气现象;若气源压力小于O.2MPa,立即进行紧急停车。将监控画面上的自调系统全部打到手动，将调节阀阀位调到安全位置，通知仪表工检查气源，同时到现场进行操作，关闭调节阀两端的截止阀，用旁路阀操作。总之，DCS发生故障时，操作工应掌握一定的判别方法，及早发现问题，进行适当处理，可以避免或者减少对工艺控制的影响。2、典型故障判断处理1）操作员站失灵或死机处理究其原因比较多，操作不当造成运行程序破坏或丢失、主机硬盘、卡件故障或计算机冷却风扇异常工作及计算机软件运行故障等都可能造成操作员站死机，此外造成计算机死机的相当部份原因是由于人员的不正确操作，如同时打开多个进程，或同时对同一操作端进行频繁的过快点击操作，不给计算机响应时间，从而导致计算机的资源占用冲突，网络通信拥挤造成操作员站不正常工作。对于操作员死机，一般方法都要重新启动计算机，运行工程文件，登录用户。2）过程通道故障过程通道出现故障机率不太多，一般是I/O卡件故障：I/O卡件故障一般的判断与处理，通过系统诊断，更换通道或通过更换备用件处理，至于其内部元件老化或是其他原因造成的损坏，一般热控人员不好判断，I/O卡的检修一般是由厂家处理，目前的热控检修人员的手段还不能达到像检修常规仪表哪样检修。而且厂家的I/O卡件制造形成一体化的趋势，这样只能购买备件。一次元件或控制设备出现故障有时不能直接被操作员发现，只有异常或报警后才通知热控检修人员处理。这样对检修人员和运行人员的素质要求就要提高，运行人员要详细介绍故障前后的状态便于热控检修人员能够快速、准确地处理缺陷，减少故障的扩大化，许多厂家产品在宣传上都支持卡件带电插拔，作为控制人员，在运行中更换I/O卡件时一定要做好安全防护措施否则会引起系统设备控制状态的变化或负荷大的波动变化。3）干扰造成的故障干扰会影响模拟量的信号正确显示，严重的会影响系统参数的准确调整，进而影响装置的安全性与经济性。分析干扰产生因素很多，主要是因为系统屏蔽和接地解决不好所致，DCS要求单点接地，般对进入DCS信号电缆的屏蔽层都采取在DCS机柜侧单侧接地，再并接到DCS专用接地电缆上，满足系统接地要求。但真正严格实现单点接地非常难，进入DCS有大量现场信号，任何一个信号电缆屏蔽层在现场都有短接地的可能，这样易造成整个DCS事实上不只一点接地，另外还有电厂可能会因为现场环境条件限制或出于安装时经济性考虑，许多DCS不能严格做到强电电缆与控制电缆的完全隔离。此外还有DCS的干扰信号可能由本身造成的。那么对于DCS的接地问题越来越引起人们的重视，尤其在电力行业，大功率电器设备的启动和停止都会干扰DCS的控制信号，造成不必要的故障。为了防止干扰信号串入系统，一定要严格执行屏蔽和接地要求和方式，信号线远离干扰源。4）电源故障DCS设备电源一般都采取冗余配置设计，一路电源故障另一路应能及时切换自投，保证对DCS的持续不间断供电.但由于电源这样咖样的故障引发的DCS异常事例还是比较多：如空开配置不合理引起电源保护越级动作，为DCS供电的UPS系统在外供工作电源失去后备用电源或后备电池不能及时自投、DCS本身电源板块故障或DCS电源电压波动或电压达不要要求等故障都会为DCS系统安全运行埋下隐患，造成DCS不能正常工作.所以下花园发电厂热控维护专业加强对系统电源的日常检查，保证备电能正常工作。并重点考虑逐步完善防电源波动措施和解决备用电源及时切换自投问题。DCS的日常维护及简单故障处理（一）维护基础1、系统维护的主要工作：维护主要包括预防性维护和故障维护预防维护：通过严格的日常管理、定期检测和保养，防范于未然，避免出现故障。故障维护：及时有效发现和排除故障，保障正常生产。2、维护工具软件工具：实时监控软件、故障诊断软件。硬件工具：防静电手套、除尘工具、检测仪器、调试工具等。3、系统的停电和上电（停电上电的步骤、方法和注意事项）4、卡件测试（各类卡件的测试方法）5、冗余测试卡件冗余测试（主控卡、数据转发卡、I/O卡）：通讯端口冗余测试：交换机冗余测试：电源冗余测试（220VAC、24VDC）：6、主控卡电池的更换主控卡电池是系统掉电时，保存控制器数据的重要手段，一般3-5年更换一7、操作站历史数据的存储、备份和查询（二）预防维护1、日常管理制度巡检制度：对系统维护人员日常巡检的次数、线路、巡检内容作出详细规定;交接班制度：对本班的巡检情况、遗留问题等事项做好记录，并和接班人员交接清楚；隐患登记制度：对当班不能处理的系统存在的软件、硬件隐患进行登记，重大隐患报请供应商配合处理；合理化建议制度：对系统中软硬件存在的问题和不足提出改进意见；岗位练兵制度：为提高系统维护水平制订的技术培训、技术学习制度；定期工作制度：对系统备份、系统清理等工作，规定工作内容和工作时间；备件管理制度：明确系统维护工具和备件的出入库管理内容，并建立台账；系统检维修制度：制订检维修规范，包括检修程序、检修内容、检修的安全事项、检修的各种作业票等；安全作业制度：包括安全教育、安全作业风险评估、危险因素评价等。2、日常管理内容（1）中控室管理密封所有可能进入灰尘、潮气、鼠害或其他有害昆虫的进线孔；保证空调设备稳定运行、室温变化不大于5°C,系统设备无凝露；现场与控制室合理隔离，控制室内定期清扫，保持清洁；严格人员隔离，非相关工作人员不得进入控制室。（2）控制站管理严禁擅自改装、拆装系统部件；避免拉动或碰伤机笼接线、接地线、供电线路、通讯线缆；锁好柜门，钥匙专人保管。（3）操作站硬件管理文明操作，爱护设备，键盘和鼠标操作需用力恰当，轻拿轻放，避免尖锐物刮伤；不带电插拔操作站设备，保持操作站设备整洁，定期清洗工控机滤网；尽量避免电磁场对显示器的干扰，避免移动正在运行的工控机和显示器，避免拉动或碰伤设备连接电缆和通讯电缆等；显示器在使用时应远离热源，不用酒精擦洗显示器，如需清理先关掉电源，用湿海绵清洗。（4）操作站软件管理严禁使用非正版Windows软件；操作人员严禁退出实时监控；操作人员严禁修改计算机系统配置，严禁任意添加、删除或移动硬盘上的文件和目录；系统维护人员应谨慎使用外来光盘或移动式硬盘，防止病毒侵入；严禁在实时监控平台运行不必要的多任务操作；维护人员应做好系统所需的各种驱动软件的硬盘备份；组态文件应放在D盘根目录下命名为“DCSDate”的文件夹中，D盘严禁存放除最新组态文件外的其他任何文件；组态文件应在E盘根目录下命名为“组态备份”的文件夹备份，同时做好各自控回路的PID参数、调节器正反作业等系统数据的硬盘备份工作，并要求书面、硬盘、光盘同时备份。（5）通讯网络管理不得拉动或碰伤通讯电缆；通讯网络分A网、B网，分别对应相应的网卡和交换机，不得相互交换。3、定期检查（1）控制站检查每月检查控制站卫生，定期进行机柜机笼清扫；每日检查并记录控制柜内温度、湿度，观察是否有凝露和腐蚀；每日检查供电电源是否正常、风扇运转是否正常、系统电源箱输出是否正常;每日检查各卡件运转指示灯是否正常，如发现故障指示灯闪烁，应立即对该部件处理；每周检查各线缆连接是否正常，是否有松动或连接错误；每季度检查接地是否良好。（2）操作站检查每天检查操作站风扇伺服正常运转，工控机温度是否过高；每周检查系统日志、安全日志、和应用程序日志是否有异常记录；每月检查硬盘空间剩余情况，必要时通过碎片整理程序进行磁盘清理；每月检查操作站网络IP地址设置情况，检查网卡流控制是否关闭；每月检查操作站是否安装其他软件；每月检查组态文件、数据文件、运行参数的备份情况；每月检查故障诊断是否异常、上下位机组态是否一致，数据刷新、趋势记录是否正常等。4、大修维护内容大修期间对DCS系统应进行彻底的维护，内容包括：对控制系统进行全面检查，作好记录；备份系统组态，核实部件的标志和地址；操作员站、控制站停电吹扫检修。包括工控机内部，控制站机笼、电源箱等部件的灰尘清理,清理盘柜防尘滤网系统供电线路检修,包括分电箱、端子排、继电器、安全栅等,确保各部件工作正常、线路可靠连接；接地系统检查，电源性能测试，线路绝缘测试；检查、紧固控制站机柜内接线及固定螺丝；对控制站机柜进行防尘、密封处理，更换冷却风机；消除运行中无法处理的缺陷，恢复和完善各种标志；硬件设备功能试验，组态软件装载及检查；测量卡件校验，保护联锁试验；电缆、管路及其附件检查、更换；接地系统检修,包括端子检查、对地电阻测试；通信线路连接线、连接点检查，确保各部件工作正常、线路可靠连接。（三）故障排除1、故障排除的基本思路和方法掌握最典型最有用的故障现象，分析产生该故障的原因，采用排除法和替代法解决故障。2、通讯故障的排除方法常见的引起通讯故障的原因有：通讯硬件故障（通讯线缆、网卡、交换机、通讯接口、通讯模块等）；网络设置和配置错误（网卡驱动程序、IP地址、网关子网掩码、通讯协议、波特率、拨号开关等）。3、卡件工作异常的处理引起卡件工作异常的可能原因有：芯片版本不兼容或损坏；主控卡锂电池电压低于3.3V；通讯端口损坏；地址设置不正确或拨吗开关故障;卡件供电不符合要求;信号接线或卡件跳线错误;各种噪声或干扰的影响；接地不良或母版故障；现场仪表故障灯。4、操作站故障处理常见操作站硬件故障有以下几类显示器故障显示器故障与显卡故障要分开，若更换显示器后仍不能正常显示，则应考虑主机显卡或其他部件故障；若显示器抖动、局部亮彩等则可能是刷新率设置不当，或有大功率用电设备干扰。主机故障主机故障包括：电源、硬盘、主板、内存、显卡、声卡等故障，一般由供应商提供相应备件后解决，排除此类故障主要根据故障现象采用替代法排除，注意更换硬件时应关闭主机电源操作员键盘故障操作员键盘常见的故障现象有：个别按键失灵、整个键盘失灵无输出。故障可能是个别按键损坏、或接口积累过多静电、或操作台未良好接地、或主板插口故障、或组态中自定义键错误。由于静电积累，键盘可能亮红灯，这种现象不会影响操作，可小心拔出键盘插头，大约3分钟后再小心插回，即刻恢复正常操作。DCS系统故障应急处置预案1总则1.1 编制目的：DCS系统是机组控制系统的核心，在机组DCS系统出现异常情况后，为确保人身、设备安全，最大限度的降低事件有可能产生的不利影响，特建立DCS系统故障的应急处理预案。1.2 编制依据：防止电力生产重大事故的二十五项重点要求电力安全生产法1.3 适用范围1.3.1 河津发电分公司#1#4机组DCS系统故障情况下的紧急处理。1.4 应急工作原则1.4.1 本预案是按照“安全第一，预防为主”的方针，以全力保证人身、设备和电网安全为核心，坚持预防和救援相结合的原则，结合防止电力生产重大事故的二十五项重点要求制定的。本预案启动后，坚持以应急总指挥为核心，统一指挥，协同作战，各位成员和技术人员要群策群力，判明事故原因，确定工作重点，顾全大局，及时采取措施，防止事故扩大。2组织机构总指挥：设备维护部主任1人副总指挥：设备维护部副主任1人、当值值长成员：仪控专工、设备维护部部门带班专工、仪控专业相关点检员、仪控一班、仪控二班值班人员及班长、其他人员、事件机组的当值运行人员。应急救援办公室：事件机组集控3危险分析3.1 系统概况发电分公司DCS分散控制系统采用艾默生Ovation控制系统，OVatiOn系统是实时响应监控系统，具有多任务、数据采集、潜在控制能力和开放式网络设计的特点。DCS系统故障类型很多，故障现象不同，对DCS控制功能的影响程度亦不同，因此必须针对DCS各种故障类型，观察不同故障现象，分析真实故障原因，及时采取积极正确的应对手段，减小事故影响范围，保证人身和设备安全。3.2 应急资源概况3.2.1 人力资源出现紧急情况时，应急组全体成员保证在总指挥的统一安排下立即赶到现场，对出现的事故进行分析、探讨，并制定详细的解决方案，争取在最短的时间内将事故最小化。3.2.2 备件储备为确保DCS系统网络的安全可靠运行，事故备件的储备工作显得尤为重要,根据DCS系统现场设备的运行情况，主要储备了以下备件：序号备件名称单位数量备注1控制器块12控制柜电源块13交换机台14冗余电源快台1切装置5操作员站台1维护人员除做好现场设备的日常维护工作外，检修期间进行冗余切换试验，及时掌握设备的运行状态，并作好事故备件的储备、订购和更换工作。3.3 危险源辨识与环境因素评价331病毒侵入1）做好DCS与SIS的安全隔离措施。使用质量可靠、性能稳定的防火墙及单向隔离装置，细化防火墙内部的配置规则，必要时加装纵向加密认证。防止黑客病毒通过SlS入侵DCS,影响机组的运行。2）禁止使用软盘、移动存储设备等接入DCS系统，严格做好DCS系统与其它系统的隔离措施，防止病毒交叉感染。332静电损伤设备在做接触DCS设备的相关工作时，严格按照规定做好防静电措施，工作时佩带防静电手套或护腕，防止静电损伤设备。3.3.3强电窜入DCS系统做好与强电系统的隔离措施，系统中严格按规定采用继电器隔离或光偶隔离，并定期检查隔离设备的健康情况，防止强电窜入引起DCS系统设备损坏。334控制柜电源出现故障DCS系统的供电必须采用双冗余电源，并定期对电源进行切换，检查并记录切换情况，同时确保供电设备的健康、可靠。335环境因素评价保持电子间设备干净整洁、无积灰，温度以及湿度在设备安全运行的允许范围内。4运作机制4J应急报告程序在出现DCS系统异常、DCS子系统控制功能失灵的情况后，设备维护部值班人员或班组人员在接到通知后，应立即报告以下相关人员：设备维护部主任、分管主任、仪控专工、仪控点检员、仪控班长。应急小组接到通知后应立即报告总工。4.2 应急响应4.2.1 专业人员在到达事故现场后，在分管主任的统一安排和部署下、专工的技术指导下，立即组织人员查清故障设备的具体位置、发生事故的具体原因，根据具体故障子系统的情况实施恢复措施。4.2.2 组织人员落实事故备件到达现场；组织足够的人员参与控制系统的恢复工作。423在查清事故原因以及做好预防措施后，具备系统重新运行的条件后，与运行值班人员充分沟通，交待相关注意事项后，按照具体的措施进行更换备件、控制系统重新上线运行、热力系统被控设备重新受控，直至系统恢复正常运行。4.3 信息发布行政管理部公司领导批准负责工作。突发事件的信息发布应当及时、准确、客观、全面。发布形式主要包括授权发布、散发新闻稿、组织报道、接受记者采访、举行新闻发布会等，其他各部门人员未经授权不得随意对外发布信息和发表评论。4.4 应急队伍保障设备维护部仪控专业所有人员都属于应急队伍成员，保障通讯畅通，在接到命令后立即到达现场，在专工的协调下开展各项应急工作。4.5 处置预案5.1 DCS系统三级故障应急处置预案1.1 .1控制器失去冗余应急处置预案1.1.1.1 故障现象1.1.1.1.1 运行检查系统状态画面中控制器图符颜色显示不正常，出现“灰色”（表示控制器失电或离线）、“橘黄色”（表示控制器故障）、“紫色”（表示需运行人员关注）1.1.1.1.2 仪控检查1）检查系统状态画面，确认失去冗余的控制器。2）检查对应交换机的端口指示灯，确认其熄灭或者黄色闪烁。1.1.1.2 故障原因1）单个控制器故障。2）单个控制器电源故障。3）单个控制器网络故障。1.1.1.3 故障后果1）单个控制器失去时，与其冗余的另一控制器仍然保持正常工作，操作员站可以正常监视和操作。2）在处理故障控制器时，可能会导致一对控制器全部故障，引起一级或者二级故障。1.1.1.4 故障处理1.1.1.4.1 运行处理1）运行人员加强监视。2）立即通知仪控人员检查。3）运行人员按照相应控制器全部故障来进行事故处理准备，并作相应的运行方式调整。1.1.1.4.2 维护处理1）仪控人员首先检查系统错误日志，寻找故障原因。2）检查故障控制器的LED指示灯，确认其供电正常。3）重新启动故障控制器，看其是否能够恢复为备用状态。4）如果无法恢复为备用状态，按照更换控制器的操作卡更换控制器处理模块。5）故障恢复后，仪控人员检查确认系统监视画面指示正常。1.2 .2控制器单路网络故障应急处置预案5J.2.1故障现象1.3 .2.1.1运行检查1）系统状态画面中控制器图符颜色为“红色”（表示控制器报警）。2）集控室操作员站的系统监视画面和网络监视画面提示某个控制器的单路通信失去。1.4 .2.1.2仪控检查1）检查系统监视画面，确认失去一路通信的控制器。2）检查对应交换机的端口指示灯，确认其熄灭或者黄色闪烁。5.122 故障原因1）交换机端口故障。2）控制器单路网络端口故障。3）网络线缆故障。5.123 故障后果1）单路网络通信失去时，控制器仍然保持正常工作，操作员站可以正常监视和操作。2）在处理故障控制器时，可能会导致一对控制器全部故障，引起一级或者二级故障。5.1.2.4故障处理5.1.2.4.1 运行处理1）运行人员加强监视。2）立即通知仪控人员检查。3）在处理控制器的某些网络故障时，可能会导致一对控制器全部故障，引起一级或者二级故障。5.1.2.4.2 维护处理1）仪控人员首先检查系统错误日志，寻找故障原因。2）仪控人员检查对应交换机端口，看更换同一交换机的可用端口后，通信是否恢复正常。3）如果更换交换机端口后通信仍然异常，则更换网络线缆，看通信是否恢复正常。4）如果更换交换机端口和线缆后通信仍然异常，则表明控制器网络端口故障，择机按照更换控制器的操作卡更换控制器处理模块。5）通信恢复后，仪控人员检查确认网络监视画面指示正常。5.1.3 控制器单路电源失去应急处置预案5.1.3.1 故障现象5.1.3.1.1 运行检查1）系统状态画面中控制器图符颜色为“红色”（表示控制器报警）。2）集控室操作员站的电源监视画面提示某个控制器的单路电源失去。5.1.3.1.2 仪控检查1）检查电源监视画面，确认失去一路电源的控制器。2）检查对应电源的进线电压；如果进线电压正常，则表明控制器电源故障,否则检查进线开关。5.1.3.2 故障原因1）控制器单路电源故障。2）进线开关故障。5.133故障后果1）单路电源失去时，控制器仍然保持正常工作，操作员站可以正常监视和操作。2）在处理故障控制器时，可能会导致一对控制器全部故障，引起一级或者二级故障。5.1.3.4 故障处理5.1.3.4.1 运行处理1）运行人员加强监视。2）立即通知仪控人员检查。3）运行人员按照相应控制器全部故障来进行事故处理准备，并做出相应的运行方式调整。5.1.3.4.2 维护处理1）仪控人员检查控制柜内控制器电源，判断电源进线是否正常，并用万用表测量进线电压。2）如果进线电压正常，则表明控制器电源故障，按更换控制器电源的操作卡更换电源。3）如果进线电压为零，则检查空气开关状态，并检查是否有接地或者短路存在；如有，检查消除故障点并恢复供电。4）恢复电源后，仪控人员检查控制柜电源指示是否正常；然后进入工程师站，确认电源监视画面是否恢复正常显示。5.1.4 部分操作员站失去监控应急处置预案5.1.4.1 故障现象5.1.4.1.1 运行检查1）集控室内部分操作员站数据显示成黑屏，无任何过程画面。2）集控室内部分操作员站死机，无法响应操作。3）集控室内部分操作员站可以显示画面，但数据显示为超时，无法更新。5.1.4.1.2 仪控检查1）确认剩余操作员站工作正常，将操作任务转移到正常的操作站上。2）通过系统状态画面，查看故障操作员站的状态。如果状态正常，则说明显示器问题；如果状态不正常，而且多台操作员站同时出现故障，则优先检查连接这些故障操作员交换机状态。然后，检查操作站的供电和网络状态，如果都正常，则重新启动操作员站；如果操作员站仍未恢复，则更换操作员站。5.1.4.2 故障原因1）操作员站电源失去，或者双路电源切换器故障。2）操作员站的硬件故障，包括显示器、网线、网卡、显卡、内存、硬盘故障。3）网络交换机的部分端口故障，端口指示灯显示为黄色或者熄灭。5.L4.3故障后果仅部分操作员站失去时，DCS各控制器仍然保持正常工作，可以利用其他操作员站监视和操作。5.1.4.4 故障处理5.1.4.4.1 运行处理D运行人员利用正常的操作员站进行监视和操作。2）立即通知仪控人员检查。5.1.4.4.2 维护处理1）检查系统状态图和OVatiOn错误日志，查看故障操作员站的状态；如果多台操作员站同时故障，则按照交换机局部故障的处理预案检查相应的交换机，并处理交换机故障。2）检查故障操作员站供电，如果是电源失去，则检查双路电源切换器和电源柜相应的开关；检查是否为双路电源切换器故障，或者短路/接地，然后更换双路电源切换器或者消除短路/接地点，重新启动操作站。3）如果故障操作员站供电正常，则重新启动，看能否恢复正常；如果仍然无法正常启动，则依次检查：a）是否为显示器故障；如果是，则恢复显示器供电，或者更换新的显示器。b）检查网卡通信指示灯和相应的交换机端口，判断是否是网络通信故障；如果是，则检查网线是否正常；如果网线正常，则更换另一个可用的交换机端口（更换网络线缆前，对照网络连接图或者联系OVation技术人员，确认新端口的连接类型已经被配置为连接操作站）Oc）如果电源和网络均正常，但故障操作站仍然无法正常启动，则更换一台备用操作站（备用操作站的安装方法，参考Ovation操作员站手册。5.2DCS系统二级故障应急处置预案5.2.1 DCS网络局部故障应急处置预案521.1故障现象5.2.1.1.1 运行检查显示1）集控室内部分操作员站可以显示画面，但数据显示为超时，无法更新。2）部分操作员站、控制器离线或故障，导致相关重要参数失去监控。5.2.1.1.2 仪控检查1.1 查系统状态图、电源监视图和网络状态图，确认交换机、控制器和工作站的状态，明确是单台交换机还是成对交换机故障。2）就地检查交换机柜内交换机电源指示灯是否熄灭。3）就地检查交换机柜内交换机对应端口指示灯熄火或者黄色闪烁。1.2 故障原因1）交换机之间的级连通道故障。2）交换机硬件故障。3）交换机局部电源失去。1.3 故障后果1）交换机级连通道为冗余配置，如果单个级连通道故障，不影响控制系统的正常通信。如果交换机的冗余级连通道故障，会引起下级交换机与上级交换机之间所连接的控制器间通信中断，但同一交换机所连接的控制器间通信正常。2）如果是交换机单路电源失去，或者某些交换机但并非冗余交换机的两路电源同时失去，DCS各控制器仍然保持正常工作，不影响控制系统的正常通信。如果冗余交换机的两路电源同时失去，则会影响该对交换机所连接的所有控制器间通信。3）单台交换机硬件故障，DCS各控制器仍然保持正常工作，不影响控制系统的正常通信。如果交换机出现成对故障，则会影响该对交换机所连接的控制器间通信。4）故障处理时，可能造成网络全部瘫痪，影响机组安全运行。5.2.1.4故障处理5.2.1.4.1 运行处理1）值长立即汇报调度。如果出现冗余交换机失去,则申请将机组控制解为本地控制，维持负荷稳定。如引起重要参数失去监控且无后备监视手段，则按网络全部瘫痪进行处理。2）立即通知仪控人员检查。3）值长要求操作员尽量减少操作，维持机组稳定。4）运行人员加强监视，做好网络全部瘫痪的故障预想。5.2.1.4.2 维护处理1）如重要控制器离线或者故障，导致相关的通信故障而引起重要参数失去监控，且无后备监视手段，则按网络全部瘫痪进行处理。2）仪控人员检查系统状态图、网络状态图和OVation错误日志，并进行就地检查，确认故障交换机是单台还是成对的交换机。a）如果是成对的冗余交换机故障，则会影响连接在该对交换机的控制器间通信，并按照相应控制器故障的处理预案进行处理。b）如果是单个交换机故障，则依次判断交换机电源是否正常、交换机状态指示灯是否正常。如果是电源故障，则检查双路切换装置、接地或者短路，并消除故障点；如果状态指示灯熄灭，则表明是硬件故障，需要更换交换机。3）网络问题属于关键性故障，处理时应及时咨询OVatiOn技术服务人员。更换交换机需要OVation技术人员来完成。5.2.2DCS单路电源失去应急处置预案5.2.2.1 故障现象5.2.2.1.1 运行检查1）集控室操作员站的电源监视画面，提示DCS单路电源失去。5.2.2.1.2 仪控检查1）检查电源监视画面（见下图），查看是否所有控制器的一路电源失去（图中电源状态绿色代表正常，红色代表电源故障）。电源监视画面2） DCS电源柜电源电压表指示为零，而且DCS电源柜指示灯熄灭，则用万用表测量进线电压；如果进线电压为零，则UPS/保安段供电电源失去，通知电气检查，否则检查进线开关。5.2.2.2故障原因1） DCS电源柜单路电源故障。2） UPS段供DCS220VAC电源失去。3）保安段供DCS220VAC电源失去。522.3故障后果1）单路电源失去时，DCS各控制器仍然保持正常工作，操作员站可以正常监视和操作。2）故障处理时，可能造成DCS全部电源失去，导致机组跳闸。5.2.2.4故障处理522.4.1 运行处理1）值长立即汇报调度，通知运行人员加强监视，维持负荷稳定。2）立即通知仪控人员检查。3）运行人员加强监视，做好DCS系统全部电源失去导致机组跳闸的事故预想。4）如果机组的大量辅机电流信号坏质量，同时所有控制器的一个电源故障,则表明DCS单路电源失去，应通知电气检查并恢复。522.4.2 .2维护处理1）仪控人员检查电源柜、主机柜，发现现象与单路电源失去故障一致，立即通知值长，做好数据的监视，等待仪控人员检查后的进一步通知。2）仪控人员检查DCS电源柜内电源电压表指示，判断电源进线是否正常。若进线电压不正常，则通知电气检查并恢复。检修前需断开已失电的DCS电源柜空气开关及控制器电源开关，检修结束后逐级恢复。3）如果进线电压正常，则表明DCS单路电源故障；然后检查各个空气开关状态，并检查是否有接地或者短路存在；如有，检查消除故障点并恢复供电。检修前需断开已失电的DCS电源柜空气开关及控制器电源开关，检修结束后逐渐恢复。4）恢复电源后，仪控人员检查电源柜内左侧电源和右侧电源的电压指示表是否正常,同时检查网络柜和控制站的电源指示是否正常。5）以上检查都无异常后，仪控人员进入工程师站，确认电源监视画面是否恢复正常显示，系统画面中所有控制器和操作站外观是否转为正常的主控运行和备用状态。5.3DCS系统一级故障应急处置预案5.3.IDCS网络全部瘫痪应急处置预案531.1 故障现象531.1.1.1.1 检查1）控制系统所有操作员站可以显示画面，但流程图画面显示非常缓慢。2）控制系统所有操作员站可以显示画面，但数据显示严重超时，或全部参数不更新。531.1.1.1.2 检查1）交换机柜内交换机对应端口指示灯熄灭或者黄色闪烁。2）工程师站的系统监视画面中交换机全部端口图标显示为黄色或者红色。3）交换机柜内交换机电源指示灯熄灭。5.3.1.2 故障原因1）由软硬件故障所引起的网络风暴，导致网络瘫痪。2）交换机电源失去。3）通信模块均故障。5.3.1.3 故障后果通信阻塞，或所有交换机故障，DCS各个控制器仍能独立运行，但无法与其他控制器进行通信，无法进行操作和显示5.3.1.4 处理5.3.1.4.1 运行处理1）当锅炉和汽轮机为一体化控制系统且重要参数有后备监视时，根据参数的后备监视判断控制器工作状况。若后备监视参数显示异常变化，或虽正常，但仪控处理短时间网络无法恢复正常，则运行人员在操作盘上手动掀开锅炉MFT、汽轮机跳闸按钮，并按下。2）如DEH为独立系统，运行人员应立即检查DEH画面相关参数显示，如异常或者虽然正常但短时间DCS网络故障无法恢复，则运行人员在操作盘上手动掀开锅炉MFT、汽轮机跳闸按钮，并按下。3）运行人员根据后备监视手段，有针对性地进行现场检查：a）确认磨
