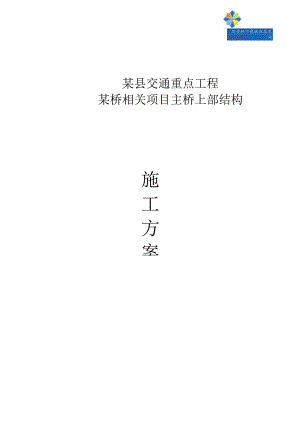

筑麦料下载就在筑龙网某县交通重点工程某桥相关项目主桥上部结构施工方案筑法料下载就在筑龙网目录一、工程概况二、施工相关计划（一）施工顺序相关计划（二）资源相关计划及安排（三）施工工期相关计划三、主桥上部结构施工合适的方案（一）主桥施工顺序（二）水上支架施工（三）综合性施工合适的方案（四）主桥现浇系杆施工（五）主桥现浇横梁施工（六）现浇拱肋的施工（七）风撑施工（八）吊杆施工（九）预应力施工（十）预制、安装行车道板（十一）桥面铺装施工（十二）防撞护栏施工四、主桥施工注意事项及质量控制措施五、安全、文明施工措施六、航道安全专项措施（一）安全保障措施（二）水上交通安全措施七、水上应急预案（一）事故诱因分析（二）事故预防（三）应急保障体系（四）事故报告一、工程概况某桥工程位于某县新安镇闸北村二组和李集乡兴杨村交界处，桥梁跨越盐河，与盐河正交。桥梁中心桩号为K0+500.00,起点桩号为K0+235.740,终点桩号为K0+764.300o桥梁全长为528.56m,总宽为12m。跨径为11X2Im（预应力混凝土板梁）+82.2m（钢筋混凝土下承式系杆拱）÷ll×21m（预应力混凝土板梁）。主桥上部结构采用下承式钢筋混凝土系杆拱结构，拱轴线为二次抛物线，矢跨比为1/5,计算跨径80m,矢高16m。拱肋采用工字形截面，宽1.3m,J1.5m,腹板厚70cm。系梁采用箱形截面，宽L3m,高L7m,壁厚30cm。断面高度2.1m,宽度L4m,系梁的预拱度值均按二次抛物线变化，系梁端部及设置吊杆的部位是实心混凝土断面，其余断面采用箱梁断面，系杆、拱肋采用支架现浇。横梁采用钢筋混凝土现浇横梁，行车道板采用25Cm厚的预制实心板。二、施工相关计划（一）施工顺序相关计划根据工程的具体特点及工程建设的实际要求，为了优质高效地按合同合约工期完成工程任务，我部在施工主桥桩基、承台及下部结构的同时主桥施工的准备工作和施工:具体安排如下：1、打插水中钢管桩，浇筑钢管桩上面的承台、立柱，架设贝雷梁。2、制作系杆模板一套，拱肋模板一套，端横梁模板一套，中横梁模板两套。风撑模板一套。3、行车道板的预制场底设置在14#、15#、16#孔，准备12道底模，2道边板，10道中板。4、电缆、输送泵管从贝雷梁下弦杆上方跨河架设到盐河西侧，以防止碎浇筑时意外情况的发生。（二）资源相关计划及安排1、主要材料使用相关计划序号材料名称单位数量使用时间备注1C50碎m3526.94.8.28.6.252C40位m3270.8.28.6.253C30佐m3168.7.8.28.6.254I级钢筋t5.1.8.28.6.255II级钢筋t265.3.8.28.6.256钢绞线t31.6.8.28.6.257PES7-55平行钢丝t6.3.8.28,6.258支座GPZlOOOOSX个1.8.28,6.259支座Gpz100oodx个2.8.28,6.2510支座Gpz100oogd个1.8.28,6.252、主要机械设备使用相关计划序号机械名称功率或型号单位数量使用时间备注1装载机ZL-30台1.8.28,6.252发电机120KW台1.8.28,6.253混凝土搅拌楼JS-100O台1.8.28,6.254吊车QY-16T台2.8.28.6.255混凝土输送泵HB-60台2.8.28.6.256钢筋切断机40台2.8.28.6.257钢筋弯曲机40台2.8.28,6.258交流电焊机>30KV台10.8.28,6.259灰浆泵UB,活塞式台1.8.28,6.2510千斤顶YCJ250台2.8.28,6.2511全站仪索佳2000台1.8.28,6.2512水准仪索佳B202台1.8.28,6.2513打桩船100T艘1.8.28,6.2514试验设备国产套1.8.28,6.2515混凝土标养设国产套1.8.28,6.253、主要人员使用相关计划序号工种人数使用时间备注1管理管控技术员7.8.28,6.252石工、瓦工25.8.28,6.253普工13.8.28,6.254钢筋工23.8.28.6.255木工22.8.28.6.256电焊工13.8.28.6.257电工2.8.28.6.258起重工16.8.28.6.259后勤5.8.28.6.25（）施工工期相关计划本工程工期拟定9个月28天主桥上部结构开工日期（含水上支架搭设）：年8月28日主桥上部结构竣工日期：年6月25日（详细见附后进度相关计划表）三、主桥上部结构施工合适的方案（一）主桥施工顺序水中插打防桩钢管桩一插打支撑钢管桩、浇筑碎承台、碎立柱一架设贝雷纵梁一铺设系杆底模f预压一绑扎钢筋、立模、浇筑系杆碎f端横梁施工一张拉系梁Nl、N6、N2、N7、N3、N8,端横梁Nlf浇筑4#、8#、12#中横梁，张拉Nlf搭设支架拱肋、风撑支架一现浇拱肋、风撑一安装吊索一浇筑其它中横梁张拉Nl-第一次张拉吊索-拆除拱肋支架一张拉系杆N4、N5一拆除临时支架，安装桥面板，张拉端横梁N2f第二次张拉吊索f浇筑桥面整体化混凝土，张拉中横梁N2一桥面铺装、护栏（二）水上支架施工根据盐和四桥的设计特点及桥址附近地形条件，同时考虑到尽量避免断航。按照系杆、横梁、拱肋现浇施工合适的方案的要求，我们在盐河内搭设排架，形成现浇施工的作业平台，在平台上进行现浇施工。作业平台采用在水中打入钢管桩，在桩顶架设支墩，然后用贝雷片作为纵梁，在纵梁上设置作业平台。钢管桩排架相关计划在运河中心线两侧各9m以外打入钢管桩，中孔通航。通航净空宽度确保218m,但净空高度受设计限制，经计算,施工阶段通航高度可能维持在6.526m,（即11.416-1.6m（贝雷）-Im（铺设材料）-2.29（水位）=6.526m）O1、边墩基础及水中钢管桩施工（1）边墩支撑的施工将木楞呈井字形铺设在主桥承台顶面，然后架设贝雷片作为支撑点，支撑点上下之筑斐料下载就在筑龙网间的贝雷片采用20将其连接，保证支撑点的整体稳定性。（2）水中钢管桩的施工我们在河道中间的四个支墩的沉桩施工时，在沉排架桩之前，先沉入导航桩、防撞桩（桩与桩之间采用12的槽钢进行连接，使其成为整体），再沉入钢管桩。每个支墩由16根直径40Cm的钢管桩组成，钢管桩中心间距为1m,入土深度7.1m,钢管桩锚入承台15cmo沉桩采用50KN的振动锤施工，打桩架设在工作船上，工作船四周用缆绳定位，船体顺河道方向停泊，船头朝上游方向。打桩架设在船头，沉入桩的桩位事先用全站仪测量定位。当桩体定位后，将沉桩锤压住桩帽，然后启动振动锤徐徐沉入，沉桩顶高度控制在水位以上Lom左右。（即标高3.29m左右）。沉桩完成后，首先潜水泵排除钢管桩中的水，然后灌入黄砂增强钢管桩的防撞能力和抗弯性能，最后在桩顶用5mm铁板将桩顶封闭。2、临时支墩的施工当沉桩完成后，采用12的槽钢将钢管桩进行纵横向连接，使其成为整体，然后在桩顶浇筑IoOCm厚的C30钢筋混凝土平台，其平面尺寸为400CmX400cm,承台布置上下层20的双向钢筋，钢筋间距为18cm,箍筋采用“8钢筋，间距为15cm。完成承台施工后，进行钢筋混凝土立柱的施工。立柱采用直径为Inb高4.276m,主筋采用20,间距为13.8Cnb螺旋箍筋采用e8间距为15cm。锚入承台的长度为70cm。施工完立柱后，在柱顶布置25工字钢进行荷载分配，最后架设纵梁。3、架设工作平台（纵梁）先架设边孔，后架设中孔。架设纵梁时，采用卷扬机安装，先在岸边场地上拼装后，再用卷扬机牵引架设。安装时，先从岸边将拼装好的纵梁吊起，然后卷扬机牵引至指定位置就位和固定，纵梁架设后将高度用千斤顶调节到合适位置，用临时支座支承固定，然后采用28的工字钢将南北两侧贝雷纵梁连接，增强贝雷量的整体稳定性；最后在纵梁顶面横向铺设方木作为施工平台安装完成后，要求纵梁中轴线与系杆中轴线向一致，避免施工荷载作用在主纵梁发生偏心受力。（三）综合性施工合适的方案1、混凝土施工为了确保混凝土质量，该工程混凝土采用集中拌和输送泵输送。(1)拌制混凝土的原材料必须经过严格检验，合格后用于混凝土拌制，不合格不得进场，原材料场地必须经过硬化处理。混凝土施工前，首先进行各种混凝土的配合比设计，各项指标均必须符合规范要求后方可用于施工。(2)混凝土拌和相关计划在主桥河岸东侧JSToOO的搅拌楼，砂石料采用装载机装料，水泥采用散装水泥自动加料。拌和前对搅拌的电子称量系统进行标定，将设计的理论配合比换算成施工配合比。严格按施工配合比配料，加料时应严格把握加料顺序，先加入粗骨料，后加入细骨料，再加入水泥。在干料拌和均匀后方可加水拌和，拌和时的最短时间必须符合下表要求，确保混凝土拌和均匀。混凝土最短搅拌时间(DIin)搅拌机容量(L)坍落度(mm)<3030-70>704002.01.51.08002.52.01.51200/2.51.5注：掺外加剂时，拌和时间需延长l2min.混凝土水灰比对混凝土强度影响较大,拌和时应严格掌握用水量，搅拌前事先准备好检测混凝土质量的试验用品，如试模及试件制作工具，坍落度筒等。在混凝土卸料口经常进行坍落度检查，确保水灰比的稳定，混凝土搅拌台由专人操作，不得随意更换操作手。(3)混凝土浇筑由专人负责，浇筑前先检查钢筋骨架及模板支架是否已经验收合格,新老混凝土结合处有无凿毛处理，冲洗干净。浇筑时混凝土最大自由落差不应超过2M,以确保混凝土不发生离折，混凝土振捣应由熟练工人负责，混凝土应分层浇筑，浇筑层厚不宜超过30CM,浇筑上层是，振捣棒应插入下层混凝土5CM,上层混凝土必须在下层混凝土初凝前浇筑。使用插入式振捣器振捣混凝土时，移动振捣器的距离不应超过振捣器的作用半径的L5倍。振动完毕后，边振动边徐徐提出振动棒。并应注意振动棒不应碰撞模板钢筋或其它预埋件等。使用表面振捣器时，其移位距离应以使振动器平板能覆盖已振实部分IOCM左右为筑斐料下载就在筑龙网宜。每一振捣部位，均振捣到该部混凝土密实为止。密实观察方法为混凝土不再下沉,不再冒汽泡，表面平坦、泛浆。混凝土均连续浇筑，若因故必须间断时，其间断时间应小于前层混凝土的初凝时间。当气温W25°C时，C30混凝土不超过2IOmin,>30混凝土不超过18Omino当气温>25°C时，C30混凝土不超过180min,>C30混凝土不超过150mino当混凝土中掺入缓凝或促凝等外加剂时，则应另行试验确定允许间断时间。混凝土需设施工缝时,，应在混凝土浇筑前确定施工缝位置，并报监理工程师批准后设置，施工缝应进行正确的处理，凿除表面水泥浆和松弱层，用清水冲洗干净在浇筑次层混凝土前，对垂直施工缝先刷一层水泥净浆，水平施工缝铺一层12CM厚的1：2水泥砂浆，施工缝为斜面时，应做成台阶状再按上述方法处理。混凝土浇筑完成后，对裸露面应及时进行修整，在混凝土终凝后进行养生。混凝土的养生在一般情况下采用土工布覆盖洒水养生，当气温低于5时，采用塑料薄膜、土工布进行包裹保温养生。2、钢筋制作安装钢筋的半成品在钢筋加工场制作，然后运到现场安装。必须经检验合格的钢筋方允许进入钢筋加工场，进场的钢筋全部架空堆放，顶面覆盖防雨布，不同规格、型号、品牌的钢筋分开堆放，挂上醒目的标识牌。钢筋加工场地保证平整、整洁，钢筋加工机具按排合适的位置，工作台设在钢筋棚内半成品钢筋骨架构件中的II级钢采用闪光焊接头，其余采用电弧焊，批量的钢筋及II级钢筋均采用弯筋机制作，其余少量的I级钢筋采用手工弯曲。钢筋的调直采用钢筋调直机施工，钢筋下料采用切断机施工。钢筋下料前首先检查钢筋是否经检验合格，规格、品种是否与设计图相一致，检查下料单上各种钢筋的数量、尺寸是否正确，检查无误后方可下料，钢筋的下料单由钢筋班班长填写。钢筋下料、焊接、弯曲均由专人负责，均持证上岗。受拉钢筋及I级钢筋的箍筋末端应制作弯钩，弯钩尺寸应符合规范要求。筑斐料下载就在筑龙网钢筋焊接接头严格按规范要求施工，如双面焊，焊缝长度不小于5d,单面焊不小于IOd0同一截面内接头数量不超过总截面的50%,接头与接头之间的纵向距离不小于40d等。钢筋焊接时焊条型号也必须符合要求，焊缝应饱满、无裂缝、啃边、焊瘤等现象。焊渣应在焊缝冷却后立即清除干净，同时应注意钢筋接头距钢筋弯曲处的距离不应小于IOd0钢筋骨架绑扎时严格把好尺寸关，确保钢筋间距、外形尺寸和保护层厚度，钢筋保护层厚度可采用厂家制作的塑料垫块控制，制作的骨架必须保证整洁、钢筋表面无污染。(四)主桥现浇系杆施工1、系杆支架及模板施工首先在贝雷纵梁上铺设20*20木楞,然后50cm进行布置,木楞的长度需要合适,不能影响拱肋支架640Cm的钢管的布置,然后在木楞上敷设5mm的钢板,然后在钢板上面搭设钢管支架,钢管搭设顺桥向间距为50cm,横桥向间距为30cm,支架立杆之间需要用钢管进行纵横向连接,确保支架的整体稳定性。再在支架上设置上调、12工字钢承重梁及10*10的木楞然后在铺设竹胶板。系杆侧模采用角钢和优质竹胶板相结合的组合模板，角钢的间距为50cm。由于系杆端部形状比较复杂，所以在该部位采用定型模板。在横梁位置的模板要留有预埋钢筋和波纹管的孔洞，并准确定出预埋位置。由于内芯模在混凝土浇筑完成后不能拆除，所以我们采用木工板、10*10木楞组合加工成箱形。模板接缝嵌入海棉条，防止漏浆，模板表面平整度、顺直度必须符合规范有关规定。2、支架预压根据设计图纸，系梁预拱度根据设计要求按4cm计，施工预拱度按二次抛物线分配。另外，对支架采用砂袋预压系杆底模，一方面消除因节点销子产生的非弹性变形，另一方面考虑到支架的变形主要是由贝雷架和支架的弹性变形所产生的。预压需从中间向两端进行加载，在支架顶部预先设立观察点，以便用水准仪在预压前后分别测量高程，观测支架的总变形值；支架在预压加载过程中，有专人详细观察沉降变形数据，支架受压稳定后卸载，将预压过程中观测到的沉降数据与理论绕度对比，然后进行合理调整，以最终控制支架的预拱度。(1)预压施工预压重量为：所承受混凝土构件的荷载和施工荷载之和的L2倍。预压分为三级进行，按照承受荷载的实际自重加载，不按均值施压。筑斐料下载就在筑龙网第一级加压为30%总重量，观测48小时第二级加压为30%总重量，观测48小时第三级加压为40%总重量，预压7天，并连续观测72小时，累积沉降不超过3mm。（2）卸载卸载时可均值卸载按两次卸完，分别为50%。第一次卸载后停4-6小时，观测2次第二次卸载后48小时内进行6次观测，推算其弹性变形预压完成后，对模板的轴线和支架标高进行调整，系杆立模标高按设计标高+弹性变形+系杆预拱度值控制。3、系杆预埋件的埋设吊杆预埋件：施工前首先采用全站仪在拱肋底模上精确的放出吊杆的位置，安放钢管时采用吊垂线的办法保证吊杆钢管的垂直度，埋设锚垫板。横梁预埋件：用全站仪定出横梁的位置，然后现场直接在两侧模板上开孔，准确的埋设横梁钢筋、波纹管、锚垫板等的位置。4、系杆混凝土浇筑混凝土浇筑前，确认预埋件准确无误后，方可进行施工。系杆混凝土采用泵送，每道系杆应从两端向中间对称均衡的进行浇筑，浇筑断面以45°向前全断面推进，以分层浇筑消除施工层面而影响外观质量的缺陷，浇筑完成后需用土工布覆盖养护7天。进入冬季施工后，应按照冬季施工措施进行保温处理。5、系杆模板拆除系杆侧模应在混凝土强度保证其表面及棱角不致因拆模而受到损坏时方可拆除，一般应在混凝土抗压强度达到2.5MPa时可拆除侧模。系杆底模应在吊杆施工完成后方可全部拆除。（五）主桥现浇横梁施工1、端、中横梁支架及模板施工主桥中横梁采用现浇施工，我部中横梁支架采用吊模进行施工，在拱肋支架顺桥向布置的25工字钢对应中横梁两侧安放贝雷梁，用间距1.5m25精扎螺纹钢吊2根20的工字钢（2根为一组），然后在工字钢上铺设10*10木楞、安放竹胶板底模。端横梁底模采用直接在盖梁上设置木锲块，横向铺设30*30Cm木楞，上叠10*10Cm和竹胶板。筑斐料下载就在筑龙网端横梁内芯模由于在混凝土浇筑完成后不能拆除，所以我们采用木工板、10*10木楞组合加工成箱形。端、中横梁侧模采用竹胶板和角钢制作的组合模板，模板接缝嵌入海棉条，防止漏浆，模板表面平整度、顺直度必须符合规范有关规定。2、预压预压采用砂袋预压横梁底模，一方面消除因节点销子产生的非弹性变形，另一方面考虑到贝雷架的弹性变形所产生的。预压需从中间向两端进行加载，在支架中部预先设立观察点，以便用水准仪在预压前后分别测量高程，观测支架的总变形值；在预压加载过程中，有专人详细观察沉降变形数据，支架受压稳定后卸载，将预压过程中观测到的沉降数据与理论绕度对比，然后进行合理调整，以最终控制支架的预拱度。(1)预压施工预压重量为：所承受混凝土构件的荷载和施工荷载之和。预压分为三级进行，按照均值施压。第一级加压为30%总重量，观测48小时第二级加压为30%总重量，观测48小时第三级加压为40%总重量，预压7天，并连续观测72小时，累积沉降不超过3mm。(2)卸载卸载时可均值卸载按两次谢完，分别为50%。第一次卸载后停4-6小时，观测2次第二次卸载后48小时内进行6次观测，推算其弹性变形预压完成后，对模板的轴线和支架标高进行调整，系杆立模标高按设计标高+弹性变形+系杆预拱度值控制。3、横梁混凝土浇筑横梁的浇筑顺序：首先进行4#、8#、12#,待拱肋施工完成后安装吊索，最后进行13#、57#、911#、1315#中横梁的浇筑。中横梁施工应从两侧向中间均衡对称进行。横梁混凝土采用泵送，单道中横梁应由两端向跨中对称浇筑，浇筑断面以45。向前全断面推进。浇筑完成后需用土工布覆盖养护7天。4、横梁模板拆除横梁侧模应在混凝土强度保证其表面及棱角不致因拆模而受到损坏时方可拆除，一般应在混凝土抗压强度达到2.5MPa时可拆除侧模。筑斐料下载就在筑龙网横梁底模应在张拉完Nl钢束后并进行压浆，待水泥浆达到设计强度方可拆除底模。（六）现浇拱肋的施工1、拱肋支架及模板施工首先在贝雷纵梁上系杆两侧铺设50*50cm厚Icm的钢板，钢板上面设置高2.7m、40Cm厚5mm的钢管（贝雷梁、钢板、钢管之间采用焊接连接），钢管上纵向设置25工字钢，然后横向放置12工字钢，最后在12工字钢上搭设门式支架，支架间距为60cm。最后在支架上面设置上调、木楞、底模。支架采用剪刀撑进行加固，每层门架采用钢管进行纵横向连接，并设置斜向连接钢管。为了增强支架的整体稳定性，在首先施工完成的中横梁和待浇的风撑贝雷梁上面搭设支架将主桥两拱肋联系在一起，并用钢管进行加固。同时每片拱肋外侧用2道风缆从河岸边地锚拉到支架上面，确保支架的整体稳定性。拱肋底模采用竹胶板直接铺设在10*10Cm木楞上面。侧模采用系杆侧模采用角钢和优质竹胶板相结合的组合模板，侧模上下都用。20的螺杆进行对拉。2、钢筋加工及安装（直螺纹套筒）直螺纹套筒连接是通过钢筋端头特制的直螺纹和直螺纹套管咬合形成整体的一种连接方式。（1）工艺流程钢筋滚轧直螺纹连接的工艺流程为：钢筋原料f切头一机械加工（丝头加工）一套丝加保护套f工地连接。所加工的钢筋应先调直后再下料，切口端面与钢筋轴线垂直，不能有马蹄形或挠曲。下料时，不得采用气割下料。加工丝扣的牙形，螺纹必须与连接套的牙形、螺距一致，有效丝扣内的秃牙部分累计长度小于一扣周长的l20已加工完成并检验合格的丝头要加以保护，钢筋一端丝头戴上保护帽，另一端拧上连接套，并按规格分类堆放整齐待用。钢筋连接时，钢筋的规格和连接套的规格一致，并确保丝头和连接套的丝扣干净、无损。（2）质量要求丝头:牙形饱满,牙顶宽度超过0.6mm,秃牙部分累计长度不应超过一个螺纹周长。外形尺寸含螺纹直径及丝头长度应满足图纸要求。筑斐料下载就在筑龙网套筒：套筒表面无裂纹和其它缺陷，外形尺寸包括套筒内螺纹直径及套筒长度应满足产品设计要求。连接：连接是要确保丝头和连接套的丝扣干净、无损。被连接的两钢筋断面应处于连接套的中间位置，偏差不大于IP（P为螺距），并用工作扳手拧紧，使两钢筋端面顶紧。3、预埋件的埋设吊杆预埋件：施工前首先采用全站仪在拱肋底模上精确的放出吊杆的位置，安放钢管时采用吊垂线的办法保证吊杆钢管的垂直度，埋设锚垫板。风撑预埋件：用全站仪定出风撑的位置，然后现场直接在内侧模板上开孔，准确的埋设风撑钢筋的位置。4、拱肋混凝土浇筑拱肋混凝土浇筑顺序：拱肋边段Af拱肋边段Bf拱肋中段，由两边同时向中间分段对称进行浇筑。由于拱肋坡度较大，在拱肋顶部设置盖板，并在盖板上设置出气孔。混凝土采用泵送，浇筑断面以45。向前全断面推进。浇筑完成后需用土工布覆盖养护7天。5、拱肋模板拆除拱肋侧模应在混凝土强度保证其表面及棱角不致因拆模而受到损坏时方可拆除，一般应在混凝土抗压强度达到2.5MPa时可拆除侧模。拱肋底模在混凝土强度达到90%以上，期龄大于7天，方可拆除。拆除时，由拱顶向两端对称拆除。（七）风撑施工主桥风撑采用现浇施工，在拱肋支架顺桥向布置的25工字钢对应中横梁两侧安放贝雷梁，然后搭设支架、安装12工字钢承重梁。风撑底模采用竹胶板直接铺设在10*10Cm木楞上面。侧模采用角钢和优质竹胶板相结合的组合模板，侧模上下都用620的螺杆进行对拉。风撑施工时先同时浇筑两边的，最后浇筑中间的。单道风撑浇筑时应由两端向中间对称浇筑。（八）吊杆施工主桥每片拱肋设15根吊杆。吊杆由557mm高强钢丝组成，外径72mm,采用冷铸锻头锚具。吊杆安装采用提升入孔。先在拱肋吊杆孔内穿入一工具索，工具索与吊杆连接，筑斐料下载就在筑龙网提升吊杆入孔，直至吊杆下端超过系杆顶面。然后再将下端对准系梁的吊杆孔，下放至设计位置，调整两端外露长度，固定。安装工作锚、工具锚、千斤顶及液压泵和控制平台,进行张拉。吊杆张拉顺序：系杆、拱肋、风撑、横梁（横梁达到碎强度90%,张拉Nl）施工完一第一次张拉吊索一安装行车道板一第二次张拉吊索（九）预应力施工1、预应力张拉顺序根据设计图纸，在主桥的施工过程中需要分批张拉，具体分批情况为：现浇系杆、端横梁混凝土，并达到设计强度90%且龄期大于7天一张拉系梁Nl、N6、N2、N7、N3、N8,端横梁Nlf浇筑4#、8#、12#中横梁f张拉Nlf现浇拱肋、风撑一安装吊索一浇筑其它中横梁张拉Nl-第一次张拉吊索一拆除拱肋支架一张拉系杆N4、N5一拆除临时支架,安装桥面板,张拉端横梁N2一第二次张拉吊索一浇筑桥面整体化混凝土,张拉中横梁N2。2、波纹管安装根据图纸设计坐标固定，其具体操作为：波纹管安装时通过08的“井”字型定位筋与结构物钢筋点焊固定，对于直线段定位钢筋每IOoCm一道，曲线段每50Cm一道。波纹管接头处采用在大一型号的波纹管作为套管，每端拧进IOcm,两端用封箱带包裹严密，力求保证预应力束的接头处不漏浆。混凝土浇筑时，要在预应力管道中穿入比波纹管直径稍小的塑料管，并在混凝土浇筑过程中抽动塑料管保证预应力孔道不堵塞。3、预应力张拉（1）钢绞线张拉I、钢绞线下料和制束下料：钢绞线经检查（包括直径、延伸率和弹性模量抽检）确认合格后，按表中数据下料，下料时用砂轮切割机分批下料，编号成捆运送到施工现场堆放，堆放时底部垫高，并严防被电火花烧灼及过电。制束：钢绞线编束前应梳理顺直，不得有缠绞，编束时两端用封箱带缠紧，中间用扎丝捆扎，防止缠绞现象的发生；钢绞线采用人工穿束，穿束前应检查锚垫板的位置并对管道进行处理确保孔道内畅通、无杂物，采取的措施是：先用高压水冲洗，再压入压缩空气吹干管道。II、张拉力计算张拉应力控制过程：OfO.1。L力2oltf持荷5min）筑斐料下载就在筑龙网张拉应力计算见张拉应力及伸长值计算表11I钢绞线张拉机具的选择：根据张拉机具的吨位数选用2台YCJ250型千斤顶，其正常工作压力为250t,同时配备2台25t的小型千斤顶备用（作为出现滑丝现象时单根钢绞线的张拉工具）。校核：张拉前压力表应送当地计量所进行校核，然后再对千斤顶和压力表进行配套标定，得出张拉力与压力表读数对应关系曲线，计算张拉各阶段所对应的压力表读数；按规范要求，千斤顶及油压表在施工过程中每隔6个月或使用200次及千斤顶使用过程中出现不正常现象时均必须重新校核。检查：千斤顶、压力表（压力表精度不得低于1.5级）、油泵是否完好（特别注意千斤顶、油泵是否漏油），型号是否配套，预应力锚具是否配套；张拉工作区是否设置了醒目的警示牌和可靠的安全防范措施（比如张拉工作区后设置隔护栏）。锚具安装前，锚孔内的碎及波纹管内的杂物和积水耍清理干净，先用高压水冲洗，再用压缩空气吹干。检查工作锚圈及工具锚圈、千斤顶、限位板、垫环安装到位，且要同轴线，其轴线垂直于张拉端面，以防止偏心，发生事故，工作夹片安装用钢管压平。注意油泵一定要与千斤顶配套，不得混用。钢绞线上如有污积或铁锈应用钢丝刷及时清除，以防止张拉时发生断丝和滑丝现象。设备液压系统如发生如下情况应重新校验：张拉时预应力筋突然断裂；千斤顶发生故障或漏油严重；油泵夺压力表指针不能指回零点；油压表受到重物撞击。张拉a张拉时机：混凝土试块强度需达到设计值的90%以上，且期龄大于7天（要求试块与构件同条件养护）。b、张拉顺序：每道系杆先张拉顺序按NlfN6fN7fN3fN8,待中横梁施工完毕后再N4-N5；端、中横梁先张拉NL待桥面板安装完毕后，再张拉N2。c、张拉程序：每束钢绞线张拉按OfO.1。if0.2。lf。k（持荷5min）程序进行。d、张拉：筑斐料下载就在筑龙网安设千斤顶提升架，借助提升架顶横梁的3t手动葫芦吊起千斤顶将工作锚圈装在外露的钢绞线束上，钢绞线外露不小于65Cm的张拉工作长度；依次上好锚环、夹片、限位板和工具锚，注意夹片外露面用套管打平齐；穿上千斤顶，启动油泵进行初张拉（反映在压力表上是0.1。作好钢绞线伸长量初始值1；至张拉控制应力。关闭油阀保压5min,量取伸长值42,再打开油阀回油放松千斤顶，卸下工具锚和限位板，用切割机切除过长钢绞线。e、张拉数据的处理：张拉时采用张拉应力和伸长量进行“双控”控制，以张拉应力主，伸长量进行校核。伸长量=Zl+Z2-2Z0+（l,+2,）-0,注:一钢绞线实测伸长量（OIm加荷O至0.1卜级的伸长值读数（mm）；1一加荷0.1。k至02。k级的的伸长值读数（mm）;Z2一加荷0.2。l至。k级的的伸长值读数（mm）;l,>2,一另一端对应伸长值。实测伸长值与理论值（见下表）的差值应控制在±6%以内，否则应暂停张拉，提出解决合适的方案，待工程师审查批准后方可继续张拉。（伸长值见附表）f、注意事项：“双控”，严禁只以拉力机的张拉吨位控制，而不重视伸长值，这们有可能导致施加的预应力不足，因为预应力筋在张拉前是松弛状态，拉力机施加的初始预应力大部分用来调直，用以克服这种自然松弛状况，当拉直一定吨位时伸长量才与拉力呈线性关系；表中的理论伸长值应根据每批钢绞线实测的弹性模量和截面积进行调整。g、张拉中易出现的问题的处理：张拉过程中可能出现滑丝和断丝等现象应及时处理以确保张拉质量。出现滑丝现象时，用25t小型千斤顶配合撑脚、限位板卸下工作锚圈上的滑丝夹片，换上新夹片，再用标定过的25t小型千斤顶配合限位板单根补强张拉；断丝数量未超过规定值时可不作处理，超过规定值时用25t小型千斤顶卸下夹片，更换钢绞线，再用25t小型千斤顶单根张拉到设计预应力。在张拉过程中未出现断丝和滑丝，但工具锚圈不能退出，则使夹片与锚圈孔的润滑效果不良，处理办法：用切割机割断钢绞线，卸落千斤顶，可用凡土林掺加石墨作退锚剂。（2）吊杆钢丝张拉a、钢丝下料编束，冷撤穿束。用调直机一次完成开盘、调直及下料工作,下料在一定的拉力下进行,钢丝束用LD20k型液压冷撤机下料，在同束钢丝中，下料长度相对差值严格控制在±2mm以内，每根吊杆钢丝下料长度按以下公式计算：1.=l+2h+2-O.5(H-Hl)-L-c其中：1一吊杆的孔道长度；h锚杯底部厚度或锚板厚度；6一钢丝锁头留量H锚杯高度Hl螺母厚度L钢丝束张拉伸长值C张拉时构件碎的弹性压缩值编束在平整的场地上进行，每束按规定的根数排列理顺，每隔1-1.5m安放梳子板,分别将钢丝嵌入梳子板内，然后用铅丝按序编织成帘片，每束每隔17.5m安放一只外径与束内径相同的短钢管，将钢丝合拢捆扎成束。b、穿束冷撤首先采用LD20k型液压冷撤机进行冷撤，撤头应园整不歪斜，并取锁头总数的3%作抗拉试验，试徽合格后正式锁头，锁头油压取锁头器的额定油压，为保证锁头不歪斜，被撤的钢丝端面应与母材垂直，锁头的偏心度不超过Imm0先在场地上将逐根穿入改进的DM5A锚具孔内(卸去锚圈)的钢丝冷锁后，将编束的钢丝束由吊杆上端放入吊杆钢管内，在系杆下端拧好锚圈。c、吊杆张拉参数表吊杆张拉参数表吊杆号12345678初张拉力(KN)200400400400400400400400初张拉力伸长量(cm)0.260.831.101.321.491.611.681.71二次张拉力(KN)400600600600600600600600二次张拉力伸长量(cm)0.521.251.651.982.422.422.532.56张拉顺序73516482d、吊杆第二次张拉：吊杆张拉是成桥最关键的工序，吊杆张拉必须严格按设计规定的张拉力和规定顺序,筑斐料下载就在筑龙网用两台千斤顶(配工具拉杆及撑脚)张拉一片拱肋吊杆对应钢束，采用先跨中后两侧的顺序，吊杆张拉组装见图五。吊杆张拉后，在吊杆钢管内压灌注M40#水泥砂浆，压浆由下往上压送，固定端封锚采用结构物同标号碎。每根吊杆张拉都遵循以下程序：0*k初应力。i1(持荷载2min锚固)，Oil为每根吊杆第一次张拉控制应力，按设计要求取定，张拉以双控制，并注意做好张拉记录。4、压浆张拉完成后应及时压浆，孔道压浆采用与砂同等级的水泥浆对孔道进行灌浆。压浆前应用0.5LOMPa的压力水冲洗管道，如需要时及时用压缩空气吹干孔中积水。预应力束长度超过25米者，在孔道的中间较高部位预留出浆口，孔道要采用二次压浆，以保证孔道满浆，但两次压浆的时间间隔不应超过45min,压浆控制压应力为0.50.7MPa。每批孔道压浆均应对水泥浆取试件送检，保证水泥浆强度不低于构件的碎强度的80%。同时孔道压浆应注意以下事项：(1)孔道压浆顺序为先下后上，将集中在一处的孔一次压完；(2)水泥浆的泌水率最大不超过3%,水泥浆的稠度宜控制在1418s之间；(3)压浆以水泥浆充满孔道空隙为原则，一般在出浆口先后排出空气、水、稀浆、浓浆后，封闭出浆口，并保持不小于0.5MPa的压力2min以上，然后拔出喷嘴后立即用木头塞住；(4)水泥浆中可掺入适当外掺剂以提高孔道压浆的密实性，外掺剂的掺入量约为水泥用量的6.7%；(5)采用正确的压浆顺序，对下层孔道应先压注，对曲线孔道和竖向孔道从最低点的压浆孔压入，并由最高点的排气孔排气和泌水。(6)在压浆时将所有最高点的排气孔依此一一打开和关闭，以使孔道的排气通畅，这样可使孔道内的水泥浆结硬后不产生较大的空洞；(7)在灌浆口与出浆口要设置球形阀门，当在出浆口冒出浓浆后，关闭出浆口的球形阀门，稳压二分钟，然后再关闭进浆口的球形阀门，以利浆体在锚坯中也是饱满的。(8)孔道压浆完成后应立即将锚端水泥浆冲洗干净，同时清除锚垫板及锚具、端面碎的污垢，并将端面碎凿毛，以备浇注封锚碎或为下一个梁段碎的浇注做准备；(9)浇注封锚碎，其标号应与结构物碎相同，浇注时要仔细操作并认真捣实，使其与筑斐料下载就在筑龙网锚具处的碎结合密实。（+）预制、安装行车道板1、行车道板模板制作预制场地设置在14#、15#、16#孔下面，首先对场地进行平整、压实，然后浇筑IoCmC20混凝土，在混凝土上钻孔、打入木锲，最后将用钉子将竹胶板固定，形成底模。侧木均采用角钢和优质竹胶板相结合的组合模板，角钢的间距为50cmo2、混凝土浇筑、养护混凝土浇筑前，首先检查预埋钢筋、落水孔预埋无误后方可进行混凝土的浇筑。混凝土的运输采用机动翻斗车从拌和场运至预制场地，然后采用人工将混凝土送入模板中。碎振捣用650插入式振捣棒振捣混凝土振捣密实标志是：混凝土停止下沉、表面呈现平坦、无明显气泡上升且混凝土表面出现均匀泛浆。3、行车道板安装行车道板在桥侧预制，然后利用25t吊车吊至引桥桥面，在利用吊车进行安装。（十一）桥面铺装施工1、桥面的处理及检查清扫梁板表面的杂物，凿除处理层，混凝土表面的水泥砂浆和松散层。检查各种梁间，接缝是否符合设计要求，桥面连续处梁端钢筋或预埋钢板位置与数量是否符合设计规定。凿除接缝处多余混凝土，清除杂物，按设计做好桥面连续处的处理工作。2、施工准备按设立铺装层高程控制位置，严格控制各断面的高程。按设计要求铺设铺装层钢筋网，严格控制钢筋网的直径、长度与搭接接头是否符合技术规范与纸要求。3、混凝土浇筑桥面铺装采用全幅一次性浇筑，浇筑时要严格控制水灰比、坍落度。摊平的混合料用振动梁进行振捣，再使用振动梁找平，人工精平抹光。严格控制铺装层标高和纵横向平整度，初凝前表面用压纹机压纹，纹槽应顺直美观。摊铺层连续施工，中间不停顿，半幅全宽向前推
