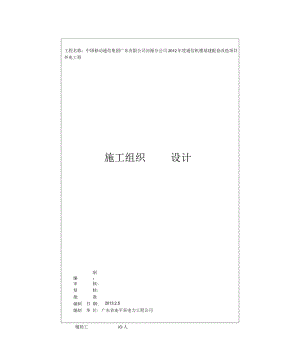

工程名称：中国移动通信集团广东有限公司河源分公司2012年度通信机楼基建配套改造项目外电工程施工组织设计编制：审核:复核:批准：编制日期:2013.2.5编制单位:广东省连平县电力工程公司辅助工IO人2、技术准备21认真熟识、审核施工图纸，领会设计意图，严格按照图纸要求进行电缆敷设；2.2电缆必须报经监理进行严格的检验，合格后方可施工；23针对工程情况，对施工班组进行技术交底；24根据工程实际情况划分施工流水段，并以此为依据确定劳动力及材料需用量及施工人数;3、施工人员必须具备的条件31根据工程的实际需要培训操作工人，特殊工种操作人员必须持证上岗。32熟悉施工图纸及施工现场环境。33对电缆知识应相当了解,具有敷设电缆的施工经验。4、机械、工具准备41电缆敷设机、电缆支架及电缆轴、电缆滚轮、吊链、滑轮、尼龙绳、钢丝绳；42皮尺、钢锯、气焊工具、电工工具；43对讲机、绝缘摇表、万用表。5、劳动力准备51劳动力实行专业组织，按不同施工部位来划分作业班组，提高操作的熟练程度和劳动生关率，以确保工程施工质量和施工进度。52根据本工程阶段施工重点，相应调配劳动力，实行动态管理管控。53各施工人员必须接受建筑施工安全教育，经考试合格后方可上岗作业、未经建筑施工安全生产教育或考试不合格者，严禁上岗作业。54每日上班前，班组负责人必须集所辖全体人员，针对当天任务，结合安全技术交底合适的内容和作业环境、设施、设备状况、本队人员技术素质、安全意识、自我保护意识以及思想状态,有针对性地进行班前安全活动交底,提出具体注意事项并跟踪落实,做好活动记录。5.5严格按劳务用工政策法规进行施工用工管理管控。（三）、施工部署1、工程目标E质量目标：分项工程一次交验合格率100%,质量评定等级为优良；12工期目标：在合约甲方要求的工期内，优质高效地完成施工任务13安全目标：确保无重大伤亡事故，杜绝工亡事故的发生；14文明施工目标：认真贯彻执行建设部、及总包单位关于现场文明施工管理管控的各项规定。（四）、施工材料和设备保证措施1、所有进场的工程材料，都必须有产品质量合格证，材料采购部门应严格控制进场材料的质量，及时做好各种材料的抽样检查工作，具体控制如下：1.1 对钢材、水泥等原材料，除有产品合格证外，还应根据规范要求，钢材需做力学性能试验，水泥按厂家生产批号做安定性及强度试验。1.2 砂、石料等地方材料，应按规定做筛分析报告及含泥量、压碎值、级配抗压强度试验，黄砂一律采用中粗砂，碎石应粒径均匀，杂质含量少。1.3 管材、砖块、侧平石、人行道板、铸铁井盖座等成品半成品，选购时，各厂家均应提供相应的产品合格证，并征得合约甲方及监理同意，材料才可进场，并按规范要求做好相应的试验，不合格的材料坚决予以退回。2、进场机械设备和施工中检测仪器必须进行检查，检测后方可投入施工中。各种测量仪器及材料试验设备投入使用前必须进行检测、校正，合格后方可使用。（五）、电缆敷设1工作流程：准备工作一沿支架、桥架敷设一挂标示牌电缆头制作安装一线路检查及绝缘摇测2工作具体操作要求：2.1、 施工前对电缆进行检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损等现象。2.2、 电缆敷设前进行绝缘摇测；IKV以下电缆，采用IKV摇表测线间及对地的绝缘电阻应不低于IOM2.3、 选好电缆支架的架设点。架设时应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。2.4、 清除桥架内的杂物，准备好标示牌等。2.5、 将电缆敷设机用铁丝牢固固定在电缆桥架上面3、电缆的敷设3.1 人员到位后由班长发令开始，在所放电缆起端1米处贴上标签，合适的内容如下：电缆编号××××××××电缆起端××××××××电缆终端××××××××电缆型号××××××××3.2 电缆埋管至电动机接线盒间采用软管，其两端采用管接头固定。3.3 敷设电缆时应留出一定余量，以便检修及补偿温度变化产生的长度变化。3.4 电缆电缆完毕后，应在电缆两端，竖井两端及电缆转弯处，挂上电缆标志牌，不同用途的电缆应用不同的标志牌区分。3.5有麻外护层的电缆引入室内或敷设在沟道内时，应将麻外护层剥去钢带外面涂一层防腐漆。3.6 电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面磨擦拖位。电缆上不得有铠装压扁，电缆绞拧，护层折裂等未消除的机械损伤；3.7 机械敷设电缆时，应在牵引头或钢丝套与牵引钢缆之间装设防捻器；3.8 电缆敷设时，应排列整齐，不宜交叉。3.9 电缆的最小弯曲半径应符合下表的规定：电缆最小弯曲半径电缆型式多芯单芯控制电缆IOD橡皮绝缘电力电缆无铅包、钢铠护套IOD裸铅包护套15D钢铠护套20D聚氯乙烯绝缘电力电缆IOD交联聚乙烯绝缘电力电缆15D20D油浸纸绝缘电力电缆铅包30D铅包有铠装I5D201)无铠装20D自容式充油（铅包）电缆20D表中D为电缆外径。3.10 电缆进入电缆沟、隧道、竖井、建筑物、盘柜以及穿入管子时，出入口应封闭，管口应密封。3.11 沟道内电缆的排列，电力电缆与控制电缆不应配置在同一层支架上，高低压电力电缆、强电、弱电控制电缆应按顺序分层配置，一般情况宜由上而下配置。3.12 控制电缆在普通支架上，不宜超过1层，桥架上不宜超过3层；交流三芯电力电缆，在普通支吊架上不宜超过1层，桥架上不宜超过2层；交流单芯电力电缆，应布置在同侧支架上，当按紧贴的正三角形排列时，应每隔Im用绑带扎牢。3.13 电缆与热力管道、热力设备之间的净距，平行时不应小于1m,交叉时不应小于0.5m,当条件限制时，应采用隔热保护措施。4电缆应在下列位置用夹具加以固定：4.1 引入配电盘，控制屏的电缆，应在屏（盘）下适当地方加以固定，以免屏上端子承受较大的拉力而使设备端子和电缆接线的连接容易松动。4.2 水平敷设时，在电缆首末端，接头两端以及转弯处作固定。4.3 直敷设时，每隔2米作固定。4.4 敷电缆在直线段中一般每隔10米左右装设定位夹具。4.5 得用铁丝直接捆扎电缆，宜采用尼龙扎带。5、挂标示牌5.1、 标示牌规格一致，挂装应牢固。5.2、 标示牌应注明电缆编号，规格、型号及电压等级。5.3、 在电缆两端、拐弯处、交叉处应挂标示牌。6、电缆头制作安装6.1、 摇测电缆绝缘6.1.1 用IKV摇表对电缆进行摇测，绝缘电阻应210MC6.1.2 缆摇测完毕后，应将芯线分别对地放电。6.1.3 剥去电缆统包绝缘层，根据不同的相位，使用黄、绿、红、淡兰四色塑料带分别包缠电缆各芯线。6.1.4 塑料电缆宜采用自粘带、粘胶带、胶粘剂（热熔胶）等方式密封，塑料护套表面应打毛，粘接表面应用溶剂除去油污，粘接应良好；6.1.5 电缆终端上应有明显的相色标志，且应与系统的相位一致。6.1.6 钢鼻子压接时应对表面的氧化物进行处理，安装时要注意安全距离。7、二次线部分接线7.1 二次线部分接线，首先挂好电缆牌，对多芯电缆按图纸进行校线，然后套上线号，方法如下：被校线两端各有一名施工人员，调试好对讲频率，音量合适，约定其一根线芯为校线用的公共线，分对乘余线进行校核并套上线号。7.2 在对二次线接线时要认真核对号码不能搞错以免损坏设备。7.3 接线时应留足余量，以备检修时用。7.4 拧紧端子排螺丝后要用手拉一下线确认已联接可靠。7.5 接完一面盘柜后要对电缆进行整理帮扎，做到整齐美观。7.6 计算机电缆采用机柜方一端接地至接地汇流排上，并有单独的接地系统接地。7.7 套上电缆终端头套，采用喷灯均匀加热至头套紧缩为止，注意温度不要过热，以免损伤电缆。8、压电缆芯线接线端子8.1、 从芯线端头量出长度为线鼻子的深度，另加5mm,剥去电缆芯线绝缘，并在芯线上涂上导电膏。8.2、 将芯线插入接线端子内，用压线钳压紧接线端子，压接应在两道以上，后进行涮锡处理。8.3、 据不同的相位，使用黄、绿、红、淡兰四色塑料带分别包缠电缆各芯线至接线鼻子的压线部位。其中PE线采用黄、绿双色包缠。8.4、 将做好终端头的电缆，固定在预先做好的电缆头支架上，并将芯线分开。8.5、 据接线端子的型号选用螺栓，将电缆接线端子压接设备上，注意使螺栓由上向下或从内向外穿，平垫各弹垫应齐全。9、线路检查及绝缘摇测9.1、 敷设、包、压接电缆全部完成后进行自、互检，不符合施工验收规范及质量验评标准的应立即纠正，通过后方可进行绝缘摇测。9.2、 导线绝缘摇测选用IKV兆欧表。绝缘电阻应不小于IOMQ（六）、电缆终端头制作标准化作业流程图工作任务IOkV电力电缆终端头现场制作工作1、范围1.1 本指导书适用于河源市河源移动火车站通信机楼。1.2 如采用另外的作业方法时，应另行编制标准化作业指导书，但其格式、流程、原则不变。2、引用文件2.1 国家电网公司电力安全工作规程（电力线路部分）2.2 GB50168-1991电气安装工程，电缆线路施工验收规范2.3 JB/T8144.3-1995额定电压26/35KV及以下电力电缆附件基本技术要求电缆接头2.4 JB/T8144.1-1995额定电压26/35KV及以下电力电缆附件基本技术要求总则2.5 JB/T8144.2-1995额定电压26/35KV及以下电力电缆附件基本技术要求电缆终端头2.6 GB12706.1-2002额定电压35KV及以下铜芯，铝芯塑料绝缘，电力电缆第一部分：一般规定2.7 GB12706.2-2002额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆第二部分：聚氯乙烯绝缘电力电缆2.8 GB12706.3-2002额定电压35KV及以下铜芯、铝芯塑料绝缘，电力电缆第三部分：交联聚乙烯绝缘电力电缆2.9 国家电网公司电力电缆线路运行规程3、人员分工排序号合适的内容负责人工作人员签字1准备工器具2布置现场安全措施3电缆头制作人员6工作监护人7自检验收8办理工作终结手续9拆除安全措施10召开班后会11资料存档4、材料排序号名称规格单位数量责任人1电力电缆米2电缆头材料套3电缆头各种辅料个4防火带米5连接管个6接线端子个5、工器具排序号名称规格单位数量责任人1个人电工工具2应急灯或照明灯3电缆沟、井盖开启工具4摇表5安全标识牌6安全围栏7气体检测仪8通讯工具9绝缘垫10发电机11电源线12手动或电动压钳13钢锯或电锯14做电缆头专用工具15尺子16绳索17液化气或汽油喷灯（热缩）6、风险分析及防范措施排序号辨识相关项目危险因素防范及控制措施责任人1火灾使用喷灯不当。1、使用喷灯时，火焰与带电部分的距离：电压IOkV及以下者，不得小于1.5米；不得在带电导线、带电设备、变压器、油断路器附近以及电缆夹层、隧道、沟洞内对喷灯加油或点火。2触电伤害1、验电时没带绝缘手套。2、没对电力电缆进行放电。1、验电时必须使用合格的相应电压等级验电器，并且带绝缘手套。2、现场停电、验电、挂接地线.挂地线时应先接接地端，后接导线（导体端）。作业中对邻近的带电设备要保持足够的安全距离，并设专人监护。3、接触电缆引线时前必须充分放电3误操作未在作业范围内可能来电各侧均装设接地线导致的触电。1、操作前、后应检查核对现场设备名称、编号和断路器、隔离开关的断、合位置。2、倒闸操作应由两人进行，一人操作、一人监护。3、操作机械传动的断路器或隔离开关时，应戴绝缘手套。没有机械传动的断路器或隔离开关或跌落式熔断器应使用合格的绝缘棒进行操作。执行时间：7、开工序号合适的内容作业人员签字1工作许可人同工作负责人交代工作票及安全措施后办理工作许可手续,工作负责人负责检查安全措施。2工作负责人带领工作班成员，列队宣读工作票，交代工作票合适的内容及危险点，经作业班人员确定后在工作票中相应位置签名。3根据现场实际情况及相关规定合理布置工器具、材料。核对设备名称及作业范围。4作业负责人宣布开工后，开始工作8、作业合适的内容号作业合适的内容作业标准及步骤安全措施注意事项执行记录执行人执行时间1布置并检查安全措施，宣读工作票，进行交底，确保所有工作人员详知。确保所有工作人员详知工作合适的内容。电缆头安装必须由经过专业培训的人员进行操作。露天作业不宜在风、雨、雾天进行，必须时应搭专用帐篷。操作人员工作中不准吸烟，手应保持清洁。接头工作应连续进行，中间不得间断。1、工作负责人经调度许可，履行手续后开工。2安全用具及作业工器具检查1、正确使用个人安全用具：安全帽大小合适，锁扣自如；安全带外观检查良好，在适当位置做冲击试验合格。由负责人监督检查。2、工器具及原材料应合适和充足，并保持干燥、清洁。3验电，将电缆放电、接地1、应断开电缆线路两侧断路器和隔离开关或将电缆两端拆开。02、对电缆进行充分放电。4电缆头制作从电缆终端向下量取800MM,剥去电缆外护层。5电缆头制作由外护层断口处量取40mm铠装,绑扎线，其余剥除。6按工艺要求尺寸剥除外护套。在铠装断口处保留20mm内垫层、其余剥除。7按工艺要求尺寸剥除铠装层和铜屏蔽层。摘去填充物，分开芯线，打光铠装上接地线的焊区。用地线连通每相铜屏蔽层和铠装，并且焊牢。8按工艺要求尺寸剥除绝缘屏蔽层。在三叉根部包绕填充胶，形似橄榄状，最大直径大于电缆外径约20mmo9按工艺要求尺寸剥除绝缘和导体屏蔽，露出线芯。将三指套套入三相分相的根部，由指套根部依次向两端加热，将其固定。10对电缆主绝缘进行打磨和清洗由指套指端量取40mm铜屏蔽层，用绝缘胶带固定后，其余部分剥除，保留20mm外半导电层，其余部分剥除。用砂纸清理绝缘表面。将相色绳对应系在三指套根部11正确压接连接管或接线端子。安装接线端子，孔深加5mm剥去线芯绝缘，倒角。压接端子后，倒角处包绕填充胶，并搭接线端子IOmrrio注意选用与电缆规格相符的连接管或端子，压接应从连接管中间或端子侧向管口侧压接，压接到位后停留1-2秒,压接完后清除毛刺，打磨光滑。12组装终端接头。套入绝缘管至三叉根部（管上端超出填充胶IOmm）,并由根部起加热将相色管按照相续放置距离接线端子25Omm处，加热固定。严格按照电缆附件厂家提供的相应安装说明书制作。固定屏蔽层要平整牢固。收缩应到位紧密，热缩时管外无灼伤痕迹。13终端头做好防潮、防火措施。套入单孔防雨裙，（每相两支，下层上边缘线距离三孔防雨裙上边缘线170mm,上层防雨裙距离中间防雨裙100mm。）并分别加热固定。外护套两端应绕防水密封带，收缩应到位紧密，热缩时管外无灼伤痕迹。14电缆试验合格。将电缆接地线固定在牢固的构件匕并可靠接地。完成电缆试验,接头质量应保证：绝缘强度高，密封性能好，接触电阻小，机械强度可靠。15完成终端与其它设备的连接。完成电缆与设备的连接及安装电缆标志。16工作完毕清理施工现场，施工垃圾分类存放，确保施工环境无污染，做到“工完料净场地清”。17清点人数、工具，指定专人认真清点本相关项目施工的所有作业人员，清理开工前所携带的工器具无丢失，材料的使用情况正常。9、竣工序号内容负责人签字1认真检查工作现场有无遗留物，清理工具及现场，做到人走场清。作业负责人全面检查工作完成情况，无误后撤离现场。2办理工作终结手续：10、验收记录序号验收合适的内容负责人签字1固定屏蔽层要平整牢固。收缩应到位紧密,热缩时管外无灼伤痕迹。2接头质量应保证：绝缘强度高，密封性能好，接触电阻小，机械强度可靠。3电缆试验合格11、验收总结序号验收总结：I验收评价2存在问题及处理意见12、作业才旨导书执行情况评估评估项符合项可操作性整改意见（七）、施工进度保证措施1、从机械配备、人员落实上的保证：专业施工队投入施工，相关项目部统一指挥，安排施工，并根据总体施工进度相关计划，合理布置机械和劳动力需求量，对每周的施工机械和劳动力平稳情况及时进行调度，确保投入的施工机具和劳动力能满足施工需要。2、从施工相关计划编排上保证：加强相关计划管理管控，合理安排生产，严格按照投标书所拟定的施工合适的方案进一步深入优化设计，编制确实可行的总体进度实施相关计划，再根据总体进度相关计划分别排出每月的作业相关计划及实物工程量，将月相关计划下达到各施工班组，每周召开一次生产会,协调总体施工顺序，解决下层施工队所影响工期的实际问题。公司对施工实行相关计划动态管理管控，根据上报的每月进度相关计划，及时检查相关计划的执行情况，发现问题及时督促进行机械设备或劳动力的增加调整。3、从材料供应上的保证：安排专职材料员负责材料的采购、运输，负责和协调各施工队的材料供应。材料员根据相关项目部列出的主要材料供应相关计划，提前采购落实，确保工程生产所需。4、从资金落实上的保证：在工程施工前，公司将投入一定数量的自有资金，保证工程前期所需人员、材料、设备及时到位，确保工作的顺利开展，对施工过程中业主支付的工程进度款，实行专款专用，合理安排资金。5、从安全生产、后勤生活的保证：加强职工安全法规的教育，增强安全生产观验，相关项目部及施工队成立安全小组，设专职人员负责安全生产的日常检查、督促，保证施工的顺利进行。加强对施工机械的维修保养,保障施工机械的正常运转，对食堂、宿舍加强卫生管理管控，让施工人员吃好、睡好，使工程施工顺利进展。（八）、质量标准及要求全面执行电气装置安装工程质量检验及评定规程DL/T5161.15161172002行业标准，以及设备制作厂家的技术要求。序号资料名称编号1电气装置安装工程质量检验及评定规程DLT5161.151611720022电气装置安装工程电缆线路施工及验收规范GB50168-923FGD区电缆敷设及说明FGD0308S-D06018.1 电缆敷设前绝缘检查应良好，符合设计要求。8.2 电缆敷设弯曲半径应大于12倍的电缆直径；与热力设备、管道之间净距离平行大于1米：交叉大于0.5米；与保温层之间净距离平行敷设大于0.5米、交叉敷设大于0.2米。8.3 电缆排列整齐、弯度一致，少交叉。8.4 电缆标识应用专用的标识牌，电缆编号正确清晰。8.5 电缆敷设水平固定电缆首末及转弯处、接头两端应固定。8.6 超过450倾斜敷设电缆每个支点都应固定。8.7 电缆敷设后检查应无机械损伤和渗油。8.8 电缆接线位置应符合设计；电缆绝缘应良好。8.9 电缆接线盒及其配件齐全、无损伤。8.10 接地线焊接应牢固。8.11 环氯复合物配置和浇注应按制造厂规定，搅拌均匀，无气泡。8.12 压模规格与导线规格相符。8.13 压入深度按规程规定要求。8.14 电缆线相色应正确。8.15 线鼻子与电气装置连接应符合规定。（九）、安全保证的技术措施安全生产施工是顺利完成工程各项施工任务的重要保证，因此，在抓质量、促进度的同时，必须做好安全生产施工。1、建立相关项目安全生产制度，所有管理管控人员和工人都必须认真执行和遵守安全制度的规定和要求，另外，管理管控人员必须认真执行国家有关劳动标准和安全技术规程，工人必须遵守本工种的安全操作规程。2、树立“安全第一、预防为主”的指导思想，对职工进行安全教育，认真学习安全操作规程。3、建立健全生产责任制度，层层签订安全生产管理管控责任状，坚持执行“谁主管生产、谁负责安全''的安全生产管理管控原则，推广实行奖罚制度。4、特种专业人员（电工、电焊工、挖机工）必须持证上岗，严禁无证违章操作。5、编制实施性安全措施，制定各工种和各种机械的安全操作规程，安排专职的安全员每天巡视现场，监督安全技术措施的执行，每天有安全生产记录，定期召开安全生产会议，并记录在案，建立奖罚制度，发现问题及时纠正，把事情消灭有萌芽状态。6、施工过程中的安全控制：6.1 考察熟悉施工区域内的周围环境，地下管线、地质的分布的情况，并有专人负责安排指挥。6.2 吊装工作除遵守各种安全操作规程，严格执行统一指挥，统一信号，统一行动，做好管理管控人员不违章指挥。施工作业人员不违章操作，管道开始吊装前应仔细检查起重设备以及索具，是否有损坏现象，起吊时，提升和下降要平衡。6.3 进入施工现场，施工作业人员必须戴好安全帽和个人劳动保护用品，非机电专职人员不得玩弄机械设备。6.4 各种起重机械和设备，不准超过额定负荷进行运转，一般不得进行斜吊。6.5 在休息、停工或中途停电时，必须将吊物落地，不得悬吊空中，且吊钩应固定，不得左右摇晃。6.6 劳动分工后，应尽量稳定下来，不随意调换工种，以免操作不熟练而发生意外。6.7 施工现场生产用电、生活用电由电工统一安排，安装电线一律用架空绝缘线，配电箱要有接地防雨装置并上锁，施工设备有接地保护装置，电线接头用绝缘胶包扎，并有防雨、防潮措施，施工现场不准随意乱接，乱拖电线。6.8 夜间施工必须配置足够的照明，沟槽边设置明显的警示标志和隔离栏，窖井砌筑后应加盖钢板，以免不明行人或小孩玩游时跌落窖井。7、安全文明施工迹安全注意事项7.1 施工现场应保持整洁，垃圾和废料应及时清楚，做到工完、料尽、场地清。7.2 现场的安全施工设施、文明施工设施及消防设施严禁乱拆乱动。7.3 施工人员应有成品保护意识，严禁乱拆、乱拿和乱涂乱抹。7.4 进入施工现场的施工人员必须穿戴合格的劳动保护服装并正确佩戴安全帽。严禁穿拖鞋、凉鞋、高跟鞋或带钉的鞋，以及短袖上衣或短裤进入施工现场。严禁酒后进入施工现场。7.5 施工现场严禁吸烟，电缆夹层、控制室、电缆隧道施工严禁烟火，如需动火作业要采取防火措施。7.6 施工人员必须熟悉图纸。7.7 严禁一、二次接线错误造成设备损坏。7.8 严禁不开工作票，带电违章操作。7.9 在进入厂用6KV配电室作业时,要先把工作区照明弄亮，工作区不能有照明死角。7.10 在进入厂用6KV配电室作业时不得擅自挪动所有电缆，以免造成人身设备事故。7.11 危险区应挂好禁示标志。7.12 在桥架上和高空作业时要带好安全带。7.13 必须服从现场管理管控。7.14 电缆摇完绝缘后必须马上放电确保安全。河源分公司2012年度通信机楼配电机房高压割接停电施工方案工程地点：河源市河源移动火车站通信机楼编制日期：2013年2月5日一、合适的方案实施背景本工程为中国移动通信集团广东有限公司河源分公司2012年度通信机楼基建配套改造相关项目外电工程，为贯彻实施“安全第一,预防为主”的安全方针,确保本工程施工人员及设备的安全、预防事故的发生，根据本工程的特点及具体情况，为确保工程的安全、有序、保质、按时完成，特制定本施工合适的方案。根据工程要求，本工程主要施工如下：中国移动通信集团广东有限公司河源分公司河源移动火车站通信机楼，在公用电缆分接箱开关柜T接一组高压电缆至河源移动火车站通信机楼新增变压器。由于配电方式的改变，现新干式变压器1台（SCBTOOOKCA）及高压配电设备，拆除原有高压配电设备。本单项工程建设单位为中国移动通信集团广东有限公司河源市分公司，监理单位为广东公诚通信建设监理有限公司，施工单位为广东连平县电力工程公司。二、施工范围与工程特点（一）、本工程的施工依据1、河源分公司综合楼二路发电改造相关项目的工程设计书；2、河源分公司关于本工程的施工委托；三、割接前准备情况：1、人员和工具准备情况：工程技术管理管控人员：该工程设割接总协调1名、技术专家1名，负责建设方、监理方和施工方的协调工作和割接合适的方案的实施；监理方设总协调1名，现场监理2名（含专家监理1名）；施工方设相关项目负责人1名，技术负责人及安全2名，施工人员6名，负责发电房的割接工作。以上人员均已到位。2、完成做好技术交底，理解本工程电力系统，熟悉配电机房房环境，做好割接准备。3、应急油车就位，应急油车试运行正常，确保正常运作。并将公用电缆分接箱开关柜T接一组高压电缆至河源移动火车站通信机楼新增变压器。4、材料、工具、仪表、车辆的准备到位。5、工程队已提前布放好必需的电缆，检查所有涉及的线缆标签是否清晰完好。6、完成核对本工程割接图纸的标识，标签等工作。7、检查各设备的状态,各设备工作状态正常有效。8、新增配电柜已经临时通电测试，确保配电柜正常运行。四、具体割接步骤和时间续上表地点割接时间现场人员具体工作合适的内容河源市河源移动火车站通信机楼1月24B15点前刘启荣、周其武、何伟东、刘启荣、梁灵、曾雪斌、曾元、曾国培1、施工人员准备就位，准备好电源割接的各项工作。2、明确移动油机在低压电房的接点。3、新增配电柜完成检测，确保能正常投入使用。4、应急油车就位，应急油机完成试运行。5、旧油机完成试运行。6、裁剪好旧油机至新电柜之间的电缆，并压接好线耳，并连接好新增电柜端。1月24B17：30-19：301：施工员将移动油机的电缆拖至负一楼低压电房并连接好。2：施工员做好安全措施。此时移动发电机做应急准备。1月24日19：30-24：301：拆除旧发电机配电柜到新增配电柜（编号Y6）之间的母线。2：将原发电机配电柜内母线分叉头重新安装在母线已拆除部分的端头，并做好绝缘测试3：拆除旧发电机到旧配电柜的连接电缆。4：利用旧发电机到旧配电柜的连接电缆作为临时电缆，并连接到母线分叉头。5、做好安全检查、绝缘测试、绝缘隔离。6、起动旧油机进行通电测试。7、正常后旧油机投入正常使用。24：30-1:301：拆除移动油机电缆并收拾好。2、做好安全检查后，系统投入正常使用。1月25日月29日1：将拆除的母线运至专业厂家改造（包括驳接位的改造、增加新的母线及配件），以便和新增电柜连接。1月29B15：00-16：001、施工人员准备就位，准备好电源割接的各项工作。2、明确移动油机在低压电房的接点。3、应急油车就位，应急油机完成试运行。4、旧油机完成试运行。17：30-19：001：施工员将移动油机的电缆拖至负一楼低压电房并连接好。2：施工员做好安全措施。此时移动发电机做应急准备。19:003:001、拆除新增电柜Y6到母线间的临时电缆。2、安装改造后的母线。3、做好安全检查、绝缘测试。4、完成后，起动旧发电机进行供电测试。5、完成后投入正常使用。6、拆除移动油机电缆并收拾好。7、进行安全检查。8、系统投入正常使用。五、割接相关计划和施工人员分配表部门姓名联系电话备注建设方郭光鑫13923688548现场施工总协调唐智文13827813816现场监护、应急总指挥刘海森13923685882监控负责人廖智勇13923682000现场监护、应急保障余群香13923683223核心网应急负责人戴福周13829382525传送网应急负责人监理付文波13825366611监理总协调廖可敏13923681800现场监理施键炬13377527616现场专家监理施工方刘启荣施工负责人周其武18002531615安全负责人何伟东施工监护人梁灵13829316198施工人员（配电机房施工）曾雪斌13829325299施工人员（发电房施工）曾元15976706223施工人员（发电房施工）曾国培施工人员（发电房施工）六、割接的应急预案本次割接不对低压供电系统、直流供电系统和UPS供电系统进行操作，不影响通信设备供电。在割接期间，要考虑应急发电车现场保障，另外，必须对割接过程中的操作风险准备应对措施。1、动力专业应急保障：本次割接，需要断开发电时间约为10个小时。为保障应急供电，申请发电车一部（880KW）在现场候命，在大楼低压供电出现故障时，提供应急供电。目前发电机和发电车均已到位且工作正常。2、其它专业保障要求：要求各专业在割接前做好相关数据备份，做好本专业的应急准备工作，保障人员随时候命应急。3、施工操作问题的应急措施：由于施工可能出现下列几种情况导致设备无法正常运行以及采取的措施：1）、螺丝备份：当拆除旧电缆设备出现螺丝、螺母破旧或损坏的情况，将自备同一规格的螺丝、螺母更换。4、施工事故急救：除此之外，对于割接过程中的事故意外，要求迅速按急救流程操作，排除险情，保障人员和设备安全。1）上报及援助：当发现者发现有人身伤害事故时，应立即用对话机或其他通讯工具向相关项目部报告，再拔打就近医院电话（河源市中医院:0762）3332225）请求援助。2）、现场急救处理工作程序：首先使受伤者脱离致害物；视受伤者情况进行紧急抢救；赶紧将伤者送往就近医院。3）、应急方式：出现紧急事故时，应首先确保人员与设备的安全，相关项目部要第一时间通知运行主管部门，协助处理有关事宜。4）、明确各成员的分工及职责，与运行人员保持良好的沟通。5、危险点控制措施1）、施工区域必须做好安全围蔽及警示标示措施，晚上设置夜间警示灯，防止外人误入工作区域。5）、施工人员严禁踩踏电缆，尤其是运行中的电缆、电缆中间接头。9）、施工人员应按规定穿好工作服，并正确佩戴安全帽。10）、离地面高度超过2m时，按规定正确使用安全带11）、线缆敷设进入电房、设备后及时对线缆进出口进行封堵，并检查可靠性12）、在敷设路径采取白蚁防治措施。13）、敷设电缆时，所有管口部位必须使用导入装置广东省连平县电力工程公司2013年2月5日三、干式变压器安装环氧树脂干式电力变压器安装施工工艺标准1 .适用范围本工艺标准规定了干式电力变压器安装施工工艺过程和施工方法。2 .施工准备2.1 技术准备2.1.1 施工技术资料工程施工前，应具备以下技术文件：变压器基础图、变压器平面布置图、变压器本体图、设备质量合格证及安装技术文件。2.1.2 现行施工标准规范(1) CECSl15：2000干式电力变压器选用验收运行及维护规程(2)电气装置安装工程电气设备交接试验标准GB50150-2006(3)电气装置安装工程变压器油浸电抗器互感器施工及验收规范GBJ148-90(4)电气装置安装工程接地装置施工及验收规范GB50169-2006(5)工业安装工程质量检验评定统一标准GB50252-94(6)施工现场临时用电安全技术规范JGJ46-88(7)化学工业工程建设交工技术文件规定HG20237-942.1.3 施工合适的方案编制调试与送电合适的方案2.2 作业人员见下表序号工种持证上岗要求备注1电工持证岗前培训2起重工持证岗前培训3焊工持证岗前培训4普工岗前培训2.3 .设备、材料的验收及保管2.3.1 设备的验收、保管(1)设备开箱机械设备从制造厂出厂时，都经过良好的包装。对于整体到场设备的开箱应注意以下几点:A.设备开箱前，应查明设备的名称、型号和规格，检查设备的箱号及包装情况，防止错开。B.设备开箱前，应将设备吊运到安装地点附近，以减少开箱后的搬运和不方便。C.开箱前，应将顶板的尘土扫除干净，以防开箱时，尘土、赃物散落在设备表面。D.开箱一般应从顶板开始，拆除顶板查明情况后再行拆除其它部位箱板；如顶板不便拆除,可选择适当部位拆除侧箱板，观察内部情况后再开箱。(2)设备清点、检查与验收变压器开箱检查人员应由建设单位、监理单位、施工安装单位、供货单位代表组成，共同对设备开箱检查，并做好记录；开箱检查应根据施工图、设备技术资料文件、设备及附件清单，检查变压器及附件的规格型号，数量是否符合设计要求，部件是否齐全，有无损坏丢失；按照随箱清单清点变压器的安装图纸、使用说明书、产品出厂试验报告、出厂合格证书、箱内设备及附件的数量等，与设备相关的技术资料文件均应齐全。同时设备上应设置铭牌，并登记造册；被检验的变压器及设备附件均应符合国家现行有关规范的规定。变压器应无机械损伤，裂纹、变形等缺陷，油漆应完好无损。(3)保管整体供货的变压器，开箱验收之后，对于本体，可直接就位，如条件不允许直接就位时应根据其产品使用说明书中关于设备保管的要求,选择室内自然放置保管方式;对于附管、附件，应置于室内货架之中贮存；对于备品备件，原则上应交业主保管。2.3.2 材料的验收及保管型钢：各种规格型钢应符合设计要求，并无明显锈蚀。螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。其它材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。2.4 主要施工机具搬运吊
