X楼施组设计方案(DOC 50页).docx

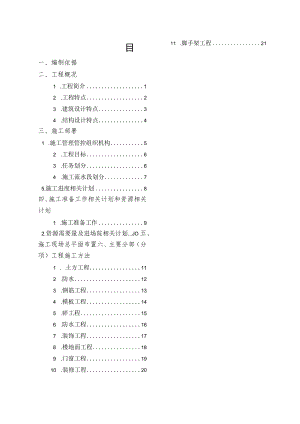

目一、编制依据二、工程概况1 .工程简介12 .工程特点23 .建筑设计特点34 .结构设计特点4三、施工部署1 .施工管理管控组织机构52 .工程目标63 .任务划分64 .施工流水段划分75.施工进度相关计划8四、施工准备工作相关计划和资源相关计划1 .施工准备工作92.资源需要量及进场院相关计划.JO五、施工现场总平面布置六、主要分部（分项）工程施工方法1 .土方工程112 .防水123 .钢筋工程134 .模板工程145 .碎工程156 .防水工程167 .装饰工程178 .楼地面工程189 .门窗工程1910 .装修工程2011 .脚手架工程21录七、临时施工用水与用电工程1 .临时用水222 .临时用电23八、各项保证措施1 .质量管理管控目标、保证措施.242 .安全生产管理管控措施253 .确保工期的管理管控措施.264 .现场文明施工管理管控措施.275 .环境保护和卫生管理管控措施.286 .消防、保卫措施297 .材料节约措施308 .雨季施工措施319 .冬季施工措施32九、垂直运输十、各项资源需要量相关计划十一、技术经济指标1.编制依据：1.1工程承包合同合约:序号合同名称编号签定日期121.2施工图：序号图纸名称图纸编号出图日期1冠城园小区20#楼建筑施工图建施01-472000.122冠城园小区20#楼结构施工图结施01-552000.121.3主要图集、标准、法规、规程、规范：1. 3.1、上海同济设计院的北京冠城北园小区20#楼施工图。1.3. 2、土方及爆破工程施工及验收规范GBJ201-83o1.4. 3、砌体工程施工及验收规范GB50203-98o4,地基与基础工程施工及验收规范GBJ202-83o1.3.5、混凝土结构工程施工及验收规范GB50204-92o1.3.6、建筑装饰工程施工及验收规范JBJ73-91o1.3.7.建筑机械安全技术规程JGJ33-86o1.3.8, 建筑施工高处作业安全技术规范JGJ80-91。1.3.9, 施工现场临时用电安全技术规范JGJ46-88o1.3.10,北京市建筑安装分项工程施工工艺规程DBJO1-26-96o1.3.Ih建筑安装工程质量检验评定统一标准GBJ300-304o1.3. 12.地下防水工程施工及验收规范GBJ208-83o1.3.13、 屋面工程技术规范GB50207-94o1.3.14、 建筑工程冬期施工规程JGJ104-97o1.3.15、 京建质1996418号关于颁发北京市建筑安装工程施工技术资料管理管控规定的通知。1.3. 16.北京市施工现场管理管控有关文件和标准。1.3.17、 GB/T19002-IS09002族质量管理管控和质量保证标准及我单位的质量手册、程序文件。1.3.18、 合约甲方提供的本工程招标文件及图纸答疑文件。1.3.19、 施工现场状况及对周围环境的调查。1.3.20.监理条例及工程建设监理规程。1.4质量保证手册、程序文件图纸名称图纸编号编制日期质量保证手册（中建一局五公司）1998.5质量体系程序文件（中建一局五公司）1998.5冠城园小区质量保证相关计划2001.21.5. 建的冠城园20#楼呈长方型，东西布置。在其西面IIM处有已经施工完毕的冠城园22#楼，北面紧临已建成的职工生活区围墙，东面有较多的待开发的土地，南面为待建的冠城园小区会馆。1.6. 施工现场的具体情况：拟建场地施工条件一般，部分建筑未完全拆除。拟建场地地势平缓，绝对标高47.22-48.22m之间，场地上部有0.72.5小的杂填土及0.52.4111的素填土,其下为粉粘土、砂粒土。1.7. 本施工组织设计主要针对冠城园20#楼土建、初装修施工。2、工程概况：2.1.工程简介：工程简介序号项目内容1工程名称北京冠城北园20#楼2工程业主北京冠海房地产有限公司3勘察单位北京地矿工程建设XX4设计单位同济大学建筑设计研究院5监理单位北京清华华建监理公司6监督单位北京市海淀区质检站7建筑面积26170.8M 2.工程特点：2.2. L待建的冠城园20#楼以18轴为中线，呈左右对称。外墙在四层及8地理位置北京市海淀区马甸立交桥西北侧9建设工期500天10施工总包中建一局五公司十九相关项目部11分包南通三建北京公司12合同合约工期330天顶层有一道装饰线。屋面为斜屋面。2. 2.2.针对冠城园20#楼以上特点，本相关项目部决定在冠城园20#楼的施工中抓好以下四个方面：2.2. 2.1.在新技术的运用方面：全面采面计算机管理管控该工程、采用网络施工控制该工程的工期，采用定型钢楼梯模板、定型门、窗框模板加快工程的进度。2.2.2.2.在新工艺的采用方面：通过分段小节拍的流水施工加快工程的进度。2.2.2.3.在新材料的使用方面：使用城建东源模板公司的86新型模板提高工程的质量，采用竹编板木模提高地下室的质量。2.2.2.4.在新设备的应用方面：使用张家港产新型“波坦”塔吊加快周材的运输，使用SC2000型施工电梯加快材料的运输。采用山东四方公司生产的自动配料仪加快腔的生产速度。使用张家港产地泵加快舲的运输速度。1.3. 建筑设计的特点（附建筑平面图图1、剖面图图2）建筑设计特点序号项目内容1建筑规模面积占地地下地上26170.8m223286.4m22884.4m2层数地上17层地下2层高度M非标层标准层±0.00标高标商檐高3.2m2.8m49.40m41.50m60.5m2屋面平屋面采用三元乙丙防水卷材，斜屋面采用自防水琉璃屋面及3外墙面采用灰色花岗石和粉红色涂料4内墙面采用乳胶漆墙面。5楼地面采用舲一次压光6顶棚821耐水腻子粉7Il窗铝合金门窗、防火门8防水厨卫地面防水材料为聚胺酯三遍9保温节能待定2. 4.结构设计特点：结构设计特点土质情况1、粉砂2、细砂地下水性质中硬水质地下水位-11.9-12.5m地下水质对舲无腐蚀地基承载力标准值fk=200kpa渗透系数S6基础类型全剪力墙箱型结构地下防水做法采用防水密实性抗渗碎结构形式全剪力墙结构底板厚度750mm地下混凝士类别S6防水密实性抗渗硅抗震设防裂度等级防烈度八度，二级抗震标准冻结深度100Omm人防等级五级人防用房混凝土强度等级外墙C30梁C30筒体C30内墙C30板C30楼梯C30基础C30(S6)柱C30其它钢筋类别I、级钢筋钢筋接头类别电渣压力焊、闪光对焊、套筒冷挤压3.施工部署3. 1相关项目经理部组织机构（附相关项目经理部组织机构图3）2.1. 2.工程目标：2.2. 1.质量方针、质量目标。本工程的质量目标是：“争创结构长城杯二建立以相关项目经理为核心的质量管理管控小组，严格执行IS09002口质量保证体系文件的要求。3.2.2.工期目标：根据我公司与业主的合同合约要求，工程竣工时间为2001年12底，我相关项目经理部的工期目标是在12月中旬。3.2.3.安全目标：安全是最大的效益，这是本公司一贯的目标。相关项目经理部在此工程施工时,确保重大伤亡率为零，轻伤率控制在5之内。3.2.4.文明施工目标：相关项目经理部在此工程施工时，确保达到北京市安全文明样板工地标准。3.3.任务划分：3.3.1.总包合同合约范围：根据我公司与业主签订的合同合约，我相关项目经理部在此工程施工时,主要施工以下工作合适的内容：a、冠城园20#楼的结构工程b、冠城园20#楼电气工程c、冠城园20#楼暖通工程d、冠城园20#楼初装修工程3.3.2.业主自行组织施工范围根据我公司与业主签订的合同合约，相关项目经理部在此工程施工时，业主主要进行室内精装修工程以及初装修时部分材料的提供。3.3.3.我公司选用南通三建北京公司、中建一局五公司水电分公司作为我司的合作伙伴，南通三建北京公司主要进行冠城园20#楼的土建工程。中建一局五公司水电分公司主要进行水、暖、电、通工程。3.4.施工流水段的划分：据合同合约要求，在11月底之前必须完成初装修工程，根据我公司的机械设备以及周转材料情况，±0.00以下分三段流水施工，土0.00以上分二段流水施工。（附流水段划分平面图4）3 .5.施工进度相关计划：（施工进度相关计划详见附表5）为了优质、高效地完成施工任务，保证各施工进度目标的顺利实现，经与业主确商：本工程的开工日期为：2000.2.8,竣工日期为：2001.12.18,结构封顶时间为：2001.8.28o施工工期汇总表总分配起止日期所用天数净占工期施工准备2.11_2.2616天5.5%地下土方开挖2.112.188天2.8%底板2.27_3.68天2.8%结构3.6_3.2520天6.9%防水4.2_4.108天0回填4.8_4.2417天0地结构3.25_7.2895天32.8%上屋面7.28_8.2831天10.7%外装8.28_11.2892天32.8%装4.25_11.28217天0设备4.25_11.28217天0外管线10.25_11.2831天0竣工12.280即该工程拟分为三个施工阶段：第一阶段基础施工阶段，在2001年3月底完成；第二阶段主体结构施工阶段，在2001年8月底完成；第三阶段为内外装修施工与电气、设备安装阶段，在2001年11月底外装亮相。4 .施工准备工作相关计划和资源相关计划4L施工准备工作:4LL技术准备4.1.1.1.施工准备工作一览表序号内容完成时间1施工场地平整、清理2001年2月20日前2施工现场临水、临电2001年2月20日前3施工现场转围挡2000年12月25日4降水、护坡、挖土合适的方案2001年2月20日前5施工组织设计2001年2月25日前6钢筋、材料加工场2001年3月1日前7大模板的设计2001年3月1日前8大模板、门、窗洞口的加工组装2001年3月9各种单项合适的方案随进度及时编制10图纸会审2001年2月底3月初11基础、结构翻样随图纸进行12劳动力组织情况2001年2月13塔吊进场2001年2月底3月初14地泵2001年2月底3月初4.LL2.试验工作相关计划:a、混凝土试块：本工程施工±0.OO以下分三个流水施工段，+0.00以上分二个流水施工段,相关计划每五天完成一个层次的施工，即每五天有四组试块（不包括同体）。为满足工程见证取样数量的要求，初步拟定编号尾数为1、4、7为见证试件。b、其它试件：严格按试验的有关标准进行取样、送验。有关材料的送验同时附上“三证二具体相关计划见附表。冠城园20,楼见证试验相关计划工程部位试件名称试验时期要求必试相关项目要求取报告时间水泥2001年2月8月安定性、胶砂强度、初凝时间10天二K粉煤灰2001年2月8月细度、炼失度需水量比减水剂2001年2月8月体膨胀剂2001年2月防冻剂2001年2月X钢筋原材2001年2月8月拉力试验、冷弯化学分析3天钢筋焊接2001年2月8月拉力、弯曲3天程舲试块2001年2月8月强度试验按龄期顺延3天防水材料2001年2月3月具体视材料定510天装修水泥2001年4月10月安定性、胶砂强度、初凝时间1033天工程防水材料2001年5月具体视材料定510天4.1.L2.样板、样板间相关计划质量是我公司永恒的追求，为使冠城园20#楼达到长城杯的标准，根据流水段划分情况，把每层第一个流水段的每道工序作为样板。4LL3.器具配置:检测设备一览表序D检测设备名称类别出厂编号本厂编号检定日期使用保管人来源备注1兆欧表A8010126ER01-19011999.8.2王学明购置需检2接地电阻A901301ER02-19011999.8.2王学明购置需检3水准仪B170790LG03-19012000.2.23姜雪云内调需检4水准仪B432906LG03-19021999.7.30姜雪云购置需检5激光经纬仪B370042LA01-19021999.6.22姜雪云内调6钢卷尺B29LS01-19441999.3.9姜雪云内调需检7钢卷尺B1360LS01-19451999.7.12姜雪云购置需检8游标卡尺B901471LG01-19011999.7.19王学明购置需检9温湿度控制仪B99768TT02-19011999.7.20李华购置需检10混凝土振动台B220FD03-19011999.8.24李华购置需检11砂石秤（搅拌站）B2682FM01-19011999.8.3姜冲内调需检序号检测设备名称类别出厂编号本厂编号检定日期使用保管人来源备注12砂石秤（搅拌站）B799FM01-19021999.8.3姜冲内调需检13台秤BIllFM01-19031999.8.3姜冲购置需检14压力表（搅拌站）B/FP04-19011999.8.3蒋云发购置需检15压力表（搅B/FP04-19021999.8.3蒋云发购置需检拌站）16电流表（搅拌站）Cl2717EI01-19011999.8.3施振斌购置需检17电压表（搅拌站）Cl2667EV02-19011999.8.3施振斌购置需检18压力表（搅拌站）B/FP04-19052000.4.25蒋云发内调需检19压力表（搅拌站）B/FP04-19062000.4.25蒋云发内调需检20万用电表B9.8EV01-19011999.8.2施振斌购置需检21万用电表B598EV01-19022000.4.26施振斌购置需检22电流互感表Cl1EH01-19011999.8.3施振斌购置随设备23电流互感表Cl2EH01-19021999.8.3施振斌购置随设备24电流互感表Cl3EH01-19031999.8.3施振斌购置随设备25电流互感表Cl4EH01-19041999.8.3施振斌购置随设备26电流互感表Cl5EH01-19051999.8.3施振斌购置随设备27电流互感表Cl6EH01-19061999.8.3施振斌购置随设备28三相电能表Cl170180EP01-19011999.8.3施振斌购置随设备29三相电能表Cl169804EP01-19021999.8.3施振斌购置随设备30板表（配电房）Cl2157EV02-19031999.8.3施振斌购置随设备31板表（配电房）Cl1075EV02-19041999.8.3施振斌购置随设备32板表（配电房）Cl2782EV02-19051999.8.3施振斌购置随设备33板表（配电房）Cl3782EV02-19061999.8.3施振斌购置随设备34板表（配电房）Cl1782EV02-19071999.8.3施振斌购置随设备35板表（配电房）Cl1898EV02-19081999.8.3施振斌购置随设备36板表（配电房）Cl/EV02-19091999.8.3施振斌购置随设备37板表（配电房）Cl/EV02-19101999.8.3施振斌购置随设备38靠尺Cl/LA03-19011999.9.3姜冲购置待检39靠尺Cl/LA03-19021999.9.3姜冲购置待检40校试模C2本厂编号从19-1-1至19-9-32000.2.15李华内调41砂浆试模C2本厂编号从19-1-1至19-5-32000.2.15李华内调42钢卷尺C2/LS01-19351999.8.24姜雪云购置待检43钢卷尺C2/LS01-19361999.8.24姜冲购置待检44钢卷尺C2/LS01-19371999.8.24李华购置待检45钢卷尺C2/LS01-19381999.8.24王学明购置待检46钢卷尺C2/LS01-19391999.8.24姜少清购置待检47钢卷尺C2/LS01-19401999.8.24吴向阳购置待检48钢卷尺C2/LS01-19411999.8.24姜志和购置待检49钢卷尺C2/LS01-19421999.8.24张政凡购置待检50钢卷尺C2/LS01-19431999.8.24郝凯丰购置待检51台秤B/FM01-19062000.4.28王学明购置待检工程设备一览表序号检测设备名称类别出厂编号本厂编号检定日期使用保管人来源备注52台秤B189FMOl-I9072000.4.28王学明购置待检53干湿温度计ClCAOl-I9011999.11.8李华购置待检54压力表（水泵）B020FP04-19092000.4.25陈志冲购置待检55乙焕表B10568FPlO-I9052000.4.28王学明购置待检56乙块表B1855FPlO-I9062000.4.28王学明购置待检57乙焕表B5111FPlO-I9072000.4.28王学明购置待检58乙焕表B3564FPlO-I9082000.4.28王学明购置待检59氧气表B0465FPlO-I9092000.4.28王学明购置待检60氧气表B0527FPlO-I9102000.4.28王学明购置待检61氧气表B3185FPlO-I9112000.4.28王学明购置待检62氧气表B3956FPlO-I9122000.4.28王学明购置待检4LL4.科研开发:技术系统：本工程力争实现计算机化。生产系统：本工程力争实现施工现场标准化。4.L2.施工现场准备工作：4.1.2.1高程引测与定位a、工程测量工程测量应遵守先整体后局部、高精度控制低精度的原则。b、布设施工控制网在建筑物4轴往东1m,33轴往西Im以及18轴往西Im处共设六个定位控制点。c、工程标高传递根据合约甲方提供临近的基准点引测到现场临时水准点，水准点设2处，以便联测校核和观测。向基坑内高程传递用水准仪和塔尺。d、仪器选用测量仪器选用DJ2激光经纬仪；水准仪选用DS3；钢卷尺应经标准计量管理管控单位检测过的50M卷尺。e、楼层轴线控制根据基础施工时轴线控制网，精确地投到±0.00地面预埋钢板上和外墙上，在墙上用红色油漆画符号，在钢板上用钢冲冲一个小点，以内控及外控相结合，楼层控制点布置见附图6o楼层轴线控制点传递用激光经纬仪投设。f、层高控制层高控制将标高IM传递到建筑物上，用红漆画符号作基准标高线，向上传递标高用钢卷尺统一从IM线向上量，丈量时使用卷尺的IM对准基准线，拉力要适当，宜用弹簧测力器。基准线南北边各设二处，设点要便于丈量和通视。基准线必须经复测无误后画红漆线。g、沉降观测本设计中未作沉降观测的设计、说明和要求，故施工单位向合约甲方提出观测事宜，待合约甲方委托观测单位后，由观测单位补充沉降观测施工合适的方案。4.L2.2.施工现场临时供水、供电、供热a.给水：从建设单位指定位置接入水源，管径DNl00,并做水表井；围绕施工现场敷设管径DNlOO的消防环线，设3座室外消火栓，配25米水龙带，19毫米水枪。消火栓设昼夜明显标志，消火栓周围3米范围内不得堆放其他物品；从环线引管径DN32支管供搅拌站用水；从环线引管径DN40支管，枝状分布。分供办公室、大门冲洗用水；在楼层内利用生活水池做水泵房，供给高层生产消防用水。楼层预留洞设管径DN65的生产消防竖管，隔层设DN65的消火栓。配25米水龙带，19毫米水枪。从竖管引管径DN32支管，加截门。用软管引至施工作业面，供施工生产用水。楼内生产消防用水见示意图。b.排水：施工现场地面硬化，并形成一定坡度。雨废水有组织排至沉淀池；在大门处设冲洗水槽，负责车辆清洗。搅拌站设沉淀池。搅拌站废水经沉淀处理后排出。沉淀池定期清掏。4.1.2.3.附临时用水量计算：本工程的水主要用于拌制灶、砂的养护和消防用水，砌筑用水较少，供水量主要满足消防用水的流量。因本工程基础的施工将通往22号楼的供水管切断，需重新改道。故拟从市政管网上接入DNloO的供水管，三层以下用市网供水，三层以上用自备泵供施工及消防用水。a.施工现场用水设计冠城园20.楼用水明细表项目N1QiTitq.(LS)硅自然养护300Lm2100OOm2240d20.358冲洗模板5Lm2100OOOm2240d20.060砌砖200Lm22500m2240d20.060抹灰30Lm2100OOm2240d20.036b.现场施工用水量&)q=K1(Q1N1)(T1t)K2(8×3600)式中：K1未预计的施工用水系数取KLL1；Qi一一年度工程量；N1施工用水定额；T1一一年度有效工作日(d)；t每天工作班数；K2一一用水不均衡系数，取K2=I.5；q=0.514L/S,而消防用水量q=10LSq1<10LS,所以Q=IO+l2qLlO.26L/S补偿系数L1(防漏水损失)，则此楼总用水量：Q=10.20×1.05=10.71L/S则供水管径：d=4QV1000=4×10.71(×1.5×1000)=0.095所以取支干管DNlOO满足要求。c.现场机械用水量(q2)q2=K1(Q2N2K3/(8X3600)式中：Q2同一种机械台数；N2用水定额；K3用水不均衡系数，(K3=2.00)；q2=l.1×4×25×2(8×3600)=0.008(L/S)d.现场生活饮用水量q3=P1N3K(T8×3600)式中：P1施工现场高峰昼夜人数；N3用水定额；K4用水不均衡系数(K尸L4)；q3=300×40×1.4/(2×8×3600)=0.29L/Se.施工现场生活用水量(qDq4=P2N4K5(24×3600)式中：P2一现场生活人数；N4用水定额(30L/人日)；K5一一用水不均衡系数%=2.3)；q产0.048L/Sf.消防用水量)q5=10LSg.总用水量(Q)因为：q1+q2+q3+q1=O.346<10LS所以:Q=q5+12(q+q2+q3+q)=10+1/2×0.346=10.173L/S设补偿系数为L1(即防漏水损失)则总用水量Q=10.173×1.1=11.19L/Sh.现场供水干管要求取：V=l.2mSd=4Q(V1000)=4×11.19/(3.14×1.5×1000)=0.097取干管DNlOO满足现场要求。4.1.2.4.施工临时用电:根据施工现场的实际情况来布置施工临时用电的线路走向、配电箱的位置及照明灯具的位置。电源电缆根据现场用电负荷确定电缆截面。施工现场用电布置，均按三级配电，二级保护。本工程临时用电均从合约甲方提供的室外变压器引出，并进入本施工现场大门南侧，在此位置设总配电箱，从合约甲方提供电源位置采用三相五线制配线引入总配电箱。施工现场内配电方式采用TN-S系统，并在总配电箱处做重复接地一组，接地电阻小于40。消防水泵的电源由总配电箱的上口接，不得经任何开关控制。其他合适的内容严格执行施工现场临时用电安全技术规范JGJ46-88。由于本工程在冬季施工时，职工已基本不在施工，故生活区不采用暖气供热。4. 2.各种资源需要量及进场相关计划：5. 2.L劳动力需要量及进场相关计划：单位工程劳动力需要量相关计划序号分项工程名称工种人数进出厂时间备注1基础工程泥工522001.24钢筋工452001.24木工802001.242主体工程泥工522001.48钢筋工452001.48木工802001.483装修工程泥工1522001.511钢筋工52001.511木工82001.511人数1234567891011劳动力动态管理图4.2.2.材料投入相关计划:单位工程主要材料需要量相关计划序号材料名称规格需要量供应时间单位数量1竹编板1.OOmmm265003.5-3.152木方50X1003m50m33.5-3.153木方100×1003m30m33.5-3.154钢筋T15602.25-11.105水泥POo425RT30002.25-11.206砂中砂T60002.25-11.207石T120002.25-11.208减水剂RJ-IT362.25-11.209膨胀剂UEA-HT562.25-3.2510粉煤灰T4802.25-11.204.2.3.机械投入及进场相关计划单位工程机械需要量具体相关计划附后（79页）。5.施工现场总平面图布置（见附图7）5.1 .现场出入口及围墙布置施工现场统一按公司的Cl形象设计,配警卫室、冲洗房。5. 2.施工现场道路布置根据现场实际情况，车辆入口只能从东、南二侧出入，其它地方不得出入。在主体结构施工期间，要形成现场循环道路。基础施工时临时由南侧和东侧开门，供施工人员及车辆进出。因现场条件所限，需充分利用场地，保证场容的整洁，为加强文明施工管理管控，场内路面和局部地面做硬化及绿化处理。5. 3.现场机械、设备的布置圆盘机、切断机、在±0.OO以下设置在冠城园20#楼的南面加工场上，±0.00以上布置在冠城园20#楼的东南角上，圆盘锯、平刨布置在钢筋场旁的木工加工场。塔吊布置在冠城园20#的南面正中偏东的位置，配料仪、搅拌机在±0.00以下设置在冠城园20#楼的南面，±0.00以上布置在20#楼的正东方向。6. 4.办公区与生活区设置布置办公区与生活区都设置在冠城园20#楼的正北面，办公区、生活区的墙面都刷成白色，在墙角上30Onnn刷成蓝色，统一按五公司的CI形象布置。6.5. 施工区以及施工设施布置6.6. 1.垂直、水平运输情况冠城园20#楼设立一台QTZ80F,臂长45m,起重量为8T.m,进行垂直、水平运输，当楼层施工到一定的高度时，增设一钢卸料平台，进行楼层周转材料的运输。1.5.2. 现场临时、附属设施布置。在东北角进大门的北侧设立门卫室、样品间、冲洗房、实验室、仓库，南侧设立五板一图标志，厕所设立在冠城园20#楼的东南角。1.5.3. 现场材料加工、堆放的布置在东北角进大门的南侧设立水泥仓库、黄砂堆场、石子堆场。在20#楼东南侧设置钢筋加工场，进场钢筋进行分类堆放，用垫木作地拢，使其离地搁置，并插上标识牌。1.5.4. 松泵车、泵管的布置硅搅拌站设置在在20#楼东侧钢筋加工场与黄砂、石子堆场之间，泵管经过现场施工道路连接到楼中立管处，在施工道路上设置管道坑，上盖预制聆盖板，使泵管埋入路下。楼层立管设在18轴旁的卫生间的排气管井内。1.5.5. 临水、消防用电平面布置图（见总平面布置图）5 .5.6.临时用电平面布置图（见总平面布置图）6 .主要分部（分项）工程施工方法6.1.土方工程6.LL基坑开挖几何尺寸基坑土方底边距基础处墙0.6M,以便排水和脚手架搭设，基坑边坡设为1:0.75（见图示8）。6.L2.标高及边坡控制机械挖土时由测量组派人配合施工，基底标高预留20Omm左右，严禁超挖，用人工清土。边坡按照基坑底边控制桩，先控制基坑边线，然后用挖掘机铲成斜坡。6.1.3.开挖方法机械挖土线路由南向北，从西往东，采用沟侧开挖法。挖土深度约6m左右，分二层挖掘。集水井用人工挖土，挖土按灰线留20Omm左右，待於垫层打好，正式弹线，然后按线挖集水井坑的余土。6.1.4.挖运土方工程由机械化公司负责施工，配合二台履带式反向铲挖掘机，用自卸汽车将士运出现场。（土方工程的施工组织、安全生产等由机械化公司负责）。6.1.5.回填土回填土用原粉质土，但不得将有机杂质含量高的土、淤泥、冻土及建筑垃圾回填。回填土的质量取决于铺的厚度、土的湿度和夯实遍数三要素。用蛙式打夯机时，铺土厚度每层约250mm；粉质粘土的含水量12T5%为宜，工地简单检验一般以手握成团、落地开花为宜；打夯遍数为3-4遍。回填土夯实时人防和自行车入口、人货两用电梯处、排污管处特别要认真夯实。6.1.6.土方工程安全施工注意事项。6.1.6.1基坑四周砌三皮砖筑成挡水填，境的两边用土拍实。做好场地排水坡，防止水浸入基坑，以免发生坍方事故。6.1.6.2基坑四周设置高L5m（上、下三道）安全护栏，晚上设照明灯或悬挂红灯。任何人严禁在陡坡下面休息。6.1.6.3经常检查上口、边坡是否有裂缝和移位现象，发现问题及时处理。6.1.6.4上、下基坑必须搭设双排钢管扣件式扶梯，角度顺边坡，梯段支点距离小于3.Og梯宽L20m,两侧设扶手。6.1.6.5回填土时与上部立体作业时应特别注意安全，底层脚手架必须满铺脚手板和密网。上部搭脚手时，严禁人员进入基槽回填作业。6.L6.6机械挖土时，不允许任何人站在铲臂回转半径范围内，也不允许站在挖土机附近的边坡和基坑处。6.L7.降、排水根据北京的地质情况，不考虑降水。争取地雨季来临之前，将基坑四周的回填土回填完毕。6.1.8.土质钎探6.1.8.1探点布置探点布置按勘察设计单位的要求，如没有规定间距按L50M,即纵向1.50M,横向为0.75M的方格网布置，探点呈梅花型（详见附图9）。6.1.8.2钎探方法人工打钎：探杆用2.2OM长25金属管，穿心锤自重为IOKg。自由落锤时高度约50cm,节拍要均匀，每入土30cm记录一次锤击次数。钎探深度为1.50Mo钎探时碰到锤击数不正常时，应向技术负责人报告，以便处理。打完的钎孔每30Cm灌黄砂一层用棒捣实。6.1.9.回填士取样用环刀法取样，水平方向2（
