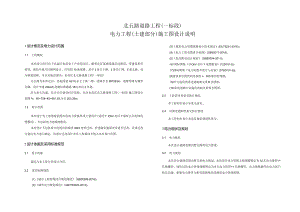

北五路道路工程(一标段)电力工程(土建部分)施工图设计说明1设计概况及电力设计范围1.1 工程概况本次设计项目位于农高区食品加工产业园北区，随着北区基础设施启动建设，受建设单位委托，我院开展片区路网设计，共包括10条道路，其中3条主干路，2条次干路，5条支路，均为新建道路。本次实施范围为：农高区北五路道路工程(一标段)北五路为东西走向，西起国道G210,东止于纵二路，道路全长987293m。道路等级为城市支路，设计车速20kmh,道路标准路幅16m,双向2车道。经与业主沟通，结合片区建设时序需要，本次农高区北五路道路工程(一标段)施工图设计范围为：K0+758K0+961.29,全长203.29m.1.2 设计范围本次设计为上述道路范围内的电力管施单项土建设计(适用于IOkV及以下城区公共电网电缆敷设)，不包括电力电缆的敷设。本次设计不包括设计范围内的现状IOkV电杆迁改，若道路实施需对其进行迁改，具体迁改方案由电力部门确定。该部分迁改设计及其工程量均不纳入本次设计范围。2设计依据及采用标准规范2.1 设计依据我院与业主签订的设计合同。2.2 采用标准规范(1)城市工程管线综合规划规范(GB50289-2016)；(2)城市电力规划规范(GB/T50293-2014)；(3)城市电力电缆线路设计技术规定(DUT5221-2016)；(4)电力工程电缆设计标准(GB50217-2018);(5)低压配电设计规范(GB50054-2011)；<6)国标图集11OkV及以下电缆敷设(12D101-5)：(7)国标图集电力电缆井设计与安装(07SD101-8)(8)建设单位提供的范围内I：500地形管线图；(9)甲方提供的周边道路相关资料及图纸：(10)本院道路专业提供的相关资料及图纸。2.3 上阶段审查意见执行情况本工程初步设计审查无意见。2.4 对规范强制性条文执行情况本工程初步设计未违反规范强制性条文。3电力现状及规划3.1 电力现状本次设计道路范围内暂无现状电力管线。3.2 电力规划本次设计道路范围内暂无到电力规划，本次设计电力管线主线规模暂定为12孔电力排管+1孔格栅管，地块过街电力管线规模暂定为6孔电力排管+1孔格栅管，电力规模最终由电力部门核定实施，新建电力排管与相邻道路现状或规划电力管线接顺。量，直到满足接地电阻值要求为止。所有金属材料均采用热镀锌防腐。<4）电力排管应设置纵向排水坡度，以不小于0.3%的坡度坡向电力工作井。（5）电力排管在终端、分支处、敷设方向及标高变化处设置电力工作井。（6）电力排管管径不小于电缆外径的L5倍。（7）每根管子只穿一根电缆，电力排管须做成直线，管道中间不能有变点。（8）电力排管通过填方地段，排管底板采用钢筋混凝土配6200双向筋进行加固，路面结构按道路加固图对道路结构进行加固处理。（9）为避免误挖，电力排管上方宜设置警示带。4.3工作并（1）电力排管间隔30m左右及过街处在排管两侧设置工作井，做为拉线用。（2）每座封闭式电力工作井的顶板应设置直径不小于77Omm人孔1个，位于车行道上的井盖必须采用重型五防球墨铸铁井盖（井盖板选用适用于有汽车通行的情况），井盅均采用重型球墨铸铁井盖（试验荷载2400FkN）,井盖承重能力不低于D400类型。位于人行道的井盖采用五防球墨铸铁井盖（井盖板选用无汽车通行的情况），井盖均采用球墨铸铁井盖（试验荷载2125FkN）,井盖承重能力不低于B125类型。（3）每座电力工作井的底板应设有500x500x500mm集水坑，向集水坑的泄水坡度不小于0.5%,集水坑内设置一根PVC-U475排水管与就近的雨水井相连：如果就近的雨水井底高于电缆井底，在电缆管下用PVCU675排水管与低处电缆井连通便于排出电缆井内积水，排水管道坡度按15%安装。<4）每座电力工作井外侧设组（3根）长2.5米的1-50x5热镀锌角钢作接地体，3根垂直接地体的间距不应小于5米，埋深不应小于0.8米，其水平连结体采用-50x5热镀锌扁钢。<5）安装在电力工作井内的金属构件采用-50x5热镀锌扁钢与接地体连接，要求接地电阻值不大于10欧姆。（6）电力工作井两侧的排管孔口应封堵。（7）在道路照明分支箱位置预留通用电缆分支箱接口井。（8）电力并做法详国家电网公司配电网工程典型设计IOkV电缆分册（2016年版），4电力土建工程设计4.1新建管廊设计（1）设计考虑电力排管具有美观、安全、防盗等优点，本次设计范围内10千伏及以下线路下地敷设，本次设计电力通道采用电力排管。（2）本次设计路段电力管线规模暂按如下情况考虑：沿本次设计道路主线新建12孔电力排管+1孔格栅管，布置在南侧人行道下，中心距人行道路缘石3.2米，具体布置详见电力管网标准横断面图凯起点与纵二路规划电力管网接顺，终点与北五路规划电力管网接顺。（3）单侧布置电力管网每隔150m左右预留过街，地块过街电力管线规模暂定6孔电力排管+1孔格栅管。穿越交叉路口时主线电力管沟为12孔电力排管+1孔格栅管敷设。（4）建设单位根据电网远期规划电缆根数并征求电力部门意见共同确定，并按实际需求进行电力管网规格和地块过街孔数的变动。如需变动，请及时与我院联系。电力管网的容量需经管线单位和规划部门同意审批后方可实施。4.2电力排管（1）本次主线电力管线设计为12孔电力排管+1孔格栅管，排管采用三层敷设（3×4排列）：地块过街电力管线设计为6孔电力排管+1孔格栅管，排管采用两层敷设（2X3排列）。排管均采用167x8PVC-C,要求管顶覆土（管顶至路面）人行道不小于0.5m,车行道不小于0.7mo排管采用高压电力电缆管，并使用配套管枕。电缆管在施工时沟底平整，多层电缆管间隔2。米安装电缆管枕一组，套管间隙用C25混凝土嵌缝，排管用C25混凝土包封。（2）本次电力排管为单侧布置，电力过街排管如有需要增设，请在施工过程中及时与我院联系。（3）排管接地：沿电力排管外侧全线通长敷设一根50X5热镀锌接地扁钢，接地扁钢在首端、末端、分支处及每隔30m左右电力井处做重复接地，接地极采用J5OX5热镀锌角钢，长2.5m,埋深不小于0.8m。具体做法详见国标图集14D504,页17,埋地的角钢接地极安装。接地电阻值应不大于10欧，若实际测量值大于10欧，则增加垂直接地极的数处理，以防积水，影响道路路基及管网基础安全。（9）沟槽、管道工程施工、回填土完毕后，应及时清理现场的碎破、破管、建筑垃圾等杂物。5危险性较大的分部分项工程注意事项开挖深度超过3m（含3m）的基坑（槽）的土方开挖、支护、降水工程施工为危大工程，根据建设工程安全生产管理条例（国务院令393号）、住房和城乡建设部危险性较大的分部分项工程安全管理规定（住建部令第37号）和关于实施危险性较大的分部分项工程安全管理规定有关问题的通知（建办质（2018）31号）、危险性较大的分部分项工程安全管理实施细则（2019年版）的通知（渝建安发（2019）27号），本工程施工单位应该根据上述文件耍求编制危大工程安全施工方案并明确安全防护、应急措施。5.1高边坡施工（1）本工程部分路段存在高度大于3m的土质挖方边坡、高度大于15m的岩质挖方边坡、高度大于8m的填方边坡、高度大于15m的岩质基坑和高度大于5m的上质基坑。边坡施工前，施工单位应编制专项施工方案，并按规定进行审核、签字、盖章。必要时应组织专家进行专项论证后，方可用于施工。（2）应加强整个边坡（含坡肩上部）的排水系统设置，尽量避免地表水和生活废水排入坡体。支挡结构应有良好的泄水设施，坡顶应设置截水沟，坡底应设置排水沟。（3）边坡施工采用信息施工法施工，建立信息反馈制度，发现边坡变形过大，变形速率过快，周边环境出现沉降开裂等险情时应暂停施工，及时向勘察、设计、监理、业主通报，根据险情原因及时采取应急排险措施。（4）边坡施工应采取白上而下、分层开挖、分层防护、分段跳槽、小开控、及时支护的逆作法施工。（5）边坡工程应由业主委托有资质的监测单位编制监测方案，经设计、地勘、监理和业主等共同认可后实施。（6）施工前施工单位应按建办质201831号文的要求，编制专项施工方案，并经审核、签字或章后方可实施，超过一定规模的，施工单位应当组织召开专家论证会对专项其中小型直通型人孔井详页147、148、149,3.0X1.6X1.9钢筋混凝土直线电缆井El9（一）（三）；三通型人孔井详页174、175、176、177、178,5.0XL6X1.9钢筋混凝土三通电缆井E33（一）（五）：地块过街人孔井详页147、148、149,3.0X1.6X1.9钢筋混凝土直线电缆井E/-9（一）（三）。其余大样可参考图集相关相应大样做法。电力工作井的开挖边坡坡度可参照电力排管断面图中“管沟边坡的最大坡度表（不加支撑）”，具体参考地质报告中的建议值，并根据现场实际情况调整。反开挖沟槽工作宽度0.5m（9）所有工作并做不详之处参照国家电网公司配电网工程典型设计IokV电缆分册（2016年版）相关作法及要求。4.4基础与沟槽（1）电力排管基础地基承载力要求N180kPa;横穿道路管道基础地基承载力要求N200kPa（2）沟槽开挖边坡坡度参照地质报告的建议值，并根据现场实际情况调整。（3）管线沟、工作井施工完毕后，应加强养护，混凝上及砂浆未达到设计强度前不得进行回填。回填土应在电力排管包封完成后沿排管两侧对称均均回填，分层夯实。（4）回填材料中符合路基回填要求的原土是指：粒径小于0075mm的细粒土含量小于12%的粗颗粒土、中砂、粗砂、砂夹石、土夹石：对细粒土含量大于12%的粗粒土、液限WLV50%的粘性土和粉性土，应根据管道埋设条件通过试验确定。人行道下回填料密实度不小于93%,车行道下回填料密实度不小于95%。在道路范围内压实度须满足道路路基密实度要求。上部与原路基基层相接，路基结构相关要求以道路要求为准。（5）管区（沟槽底至管顶Im范围内），禁止采用推土机等重型机械进行回填，管顶严禁使用重锤。（6）沟槽内砖、石、木块、纸袋等杂物清除干净，沟槽内不得有积水，不得带水回填。（7）不良土质地段沟槽开挖时采取的护坡和防止沟槽坍塌的安全技术措施。（8）沟槽开挖后须及时施工、按规范要求及时回填，如遇下雨应遮盖，避免雨水浸泡路基和冲刷开挖放坡面。沟槽开挖后应对施工原因形成的沟槽和不平的也应同时进行（2）基坑（槽）采用稳定临时坡率放坡开挖，根据现场实际地质情况，可调整临时坡率，必要时可施作临时支护，确保施工安全；（3）基坑（槽）采用跳槽开挖，开挖槽段不宜大于l20m:（4）基坑开挖后，应及时组织验槽，验收通过后应及时浇筑基础及施作上部结构，及时回填压实基坑其余部位；顶管施工完成后，应及时施工排水井，并回填。（5）基坑（槽）应避开雨天施工，并做好截排水设施，基坑（槽）底部不得有水体长期浸泡；（6）做好基坑（槽）应急预案，基槽内应设置逃生设施，一旦发生险情，施工人员可以及时撤离：（7）基坑（槽）周边不得堆土、不得有重型车辆通行。6注意事项（1）施工前须对现场地形及标高进行实测复核，尤其校测电力接口和电力井安装位置坐标、高程等，确认设计文件和现场实际对应的前提下方可施工。如遇现场发生变化或与设计不符，不允许擅自施工，应及时联系建设单位、设计、监理等参建各方会同解决。因擅自施工造成的一切损失由施工单位自行承担。（2）管睇在施工过程中，开挖到其他管道，须及时向业主报告，应采取相应的措施进行保护。（3）本工程中有多处过街管道，施工时应注意与其他管道单位通力配合，避免平面及高程发生矛盾。（4）所有预制和浇筑的泡凝土构件须保证表面平整光滑。<5）模板的形状、规格应保证设计图纸要求所浇筑混凝土构件的规格和形状模板与混凝上的接触面应平整，边缘整齐，拼缝紧密、牢固，预留孔洞位置准确，尺寸符合规定。重复使用的模板，表面不得有粘结的混凝土、水泥砂浆及泥土等附着物。（6）本次设计为电力管沟部分，但在施工中应与其他管线统筹安排，协调施工，如遇现场开挖情况与设计不符，应及时通知设计，以便会同其他相关管线一道更改。（7）电力排管施工前应与电力部门、业主及相关入住企业联系并充分沟通，征求意见，并进行审批，是否同意按本设计施工，如同意此设计，则按本施工图施工，如有异议施工进行论证，并通过后方可实施。5.2模板及支架施工模板及支架的拆除期限及拆除程序应严格根据施工图和施工规范的要求进行，应根据结构特点、模板位置及混凝上强度所应达到的强度要求确定。（1）模板及支架的拆除应在混凝土抗压强度达到设计强度的80%后方可进行，且应保证其表面及棱角不致因拆模而受破坏。（2）模板及支架的拆除应遵循后支先拆、先支后拆的原则顺序进行。对于单箱双室通道，在横向应同时、在纵向应对称均衡卸落。通道顶板的模板宜从跨中向支座方向依次循环卸落。（3）在低温、干燥或大风环境下拆除模板是，应采取必要的措施防止混凝土表面产生裂缝。（4）拆除模板时，不得损伤混凝土结构。（5）支架的拆除是一项高风险的施工作业，必须引起重视。施工方编制的支架搭设专项方案除应包含支架搭设、支架受力、支架施工等专项内容外，还应包含支架拆除内容，并应同步通过专家评审后方可进行施工。（6）施工前施工单位应按建办质【2018】31号文的要求，编制专项施工方案，并经审核、签字盅章后方可实施，超过一定规模的，施工单位应当组织召开专家论证会对专项施工进行论证，并通过后方可实施。5.3沟槽开挖分项注意事项对.上石方开挖后不稳定或欠稳定的边坡，应根据边坡的地质特征和可能发生的破坏等情况，施工单位开挖检查井时应采取自上而下、分层开挖、分层防护、分段跳槽、小开控、及时支护的逆作法施工。严禁无序大开挖、大爆破作业，以确保坡顶建（构）筑物的安全。逆作法施工要求由上往下施工，开挖一段立即支护一段，严禁全面开挖再支护的施工方式。（1）施工单位应根据相关规范法规编制安全专项施工方案，通过安全审查后方可实施;控制，每分项工程完成后，必须进行检验，相关各分项工程之间，必须进行交接检验，所有隐蔽分项工程必须进行隐蔽验收，未经检验或验收不合格不得进行下道分项工程。（17）本说明及设计图纸未特别予以说明的内容，均应遵照现行相关施工规范及各种专业、行业技术规范、标准进行。<18）施工中发现问题，或设计资料之间、设计与现场情况之间有不符之处，应及时通知设计单位，以会同建设单位、监理单位及质监等部门共同研窕处理，以确保工程质量。施工单位不得擅自进行处理。（19）其余未尽事宜按国家现行规定、标准和规范执行，施工中若有问题应及时反馈设计单位。请及时通知设计按相关单位意见修改。沟道及各节点大样工艺须征得电力公司同意后方可施工，并要求电力公司参与中间验收。(8)地块过街管可以根据周边入住企业或小区的情况，为和地块内管线接顺，可现场适当调整和增加过街位置。(9)电力管线实施时，应根据现场情况与相交的所有道路电力管网延伸接顺，并预留接口与规划道路未实施的交叉路口电力管网接顺。如果过街管标高无法满足覆土要求时，可采用路面加固措施来保证过街管的安全。如遇管线和工作井位置有重合及冲突时，通告设计院确认后，根据施工现场情况进行调整.交叉口施工时，须与相交道路管线接口位置核对无误后实施，保证管线接顺。(IO)土建施工时应特别注意施工场地及基坑排水。施工时应特别注意安全，采取安全措施，杜绝安全事故的发生。(Il)施工单位应遵守有关环境保护法律、法规的规定。在城市市区内的建设工程，施工单位应当对施工现场实行封闭围挡，防止或减少粉尘、废气、废水、固体废物、噪声、振动和施工照明对人和环境的危害和污染。(12)施工单位在进行土石方工程时，应注意按规范要求进行合理支护、分层开挖。免槽壁失稳出现塌方，影响施工，甚至造成人身安全事故。(13)所有的材料、产品均应有出厂检验合格证书，进场应按相关程序进行进场检验，所材料应选用国家现行的技术先进的产品，不得采用国家明令淘汰的产品。设计选择的材料型号仅供参考，不做为订货依据，要求满足性能、规格和参数，并符合国家相关产品认证和合格产品即可，本设计不指定品牌和厂家。(14)电缆保护管内壁应光滑无毛刺，环刚度SN28000Nm2,选用PVe-C电力电缆保护管必须符合电力工程电缆设计规范(GB5O217-2OI8)的规定，管材的外观质量、尺寸及耐久度等应符合埋地式高压电力电缆用氯化聚氯乙烯(PVC-C)套管(QBzT247925)的质量要求。地下埋设的保护管，应满足埋深下的抗压和耐环境腐蚀性的要求。(15)检查井盖井座须满足检查井盖GBT238582009相关质量控制要求，并按相关要求提供测试和检验报告，取得相关产品检验合格报告和合格证方可入场使用。电缆排管必须经电力试验单位测试(包括压路试验和通流试验等)合格后方可使用。(16)施工单位应按照相应的施工技术标准和验收规程对工程施工质量进行全过程
