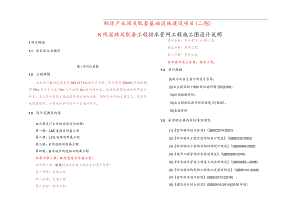

制造产业园及配套基础设施建设项目（二期）K线道路及配套工程排水管网工程施工图设计说明.docx

制造产业园及配套基础设施建设项目(二期)K线道路及配套工程排水管网工程施工图设计说明1项目概述1.1 项目区位及概况图1项目位置图1.2 工程规模本次设计K线道路全长949.4171m,城市次千路，设计速度30kmh,标准路幅宽26m,其中车行道15m,人行道宽Ilmt双向四车道。目前道路周边地块即将进行开发，本次设计道路主要起服务周边地块功能，缓解区域内的交通压力，完善区域道路路网，方便地块内部及对外交通的联系。1.3 设计范围及内容施工图设计文件按内容分为四册：第一册：L&E道路及附属工程第二册：L3E道路及附属工程第三册：K线道路及附属工程第四册：B东延长线道路及附属工程本册为第三册：K线道路及附属工程。其中第三册：K线道路及附属工程按专业进行分册：第一分册：道路工程第二分册：交通工程第三分册：排水工程第四分册：电力通信(土建)工程第五分册：照明工程第六分册：景观工程本分册为第三分册：排水工程。1.4 设计依据(I)我司与业主签订的设计合同。(2)业主提供的1:500现状地形图(2022.06)。(3)现场踏勘资料。(4)业主提供的高竹新区控规(过程稿)。(5)其他资料1.5 采用的主要技术标准及规范(1)室外排水设计标准(GB5OO14-2021)(2)给水排水工程管道结构设计规范(GB50332-2002)(3)给水排水工程构筑物结构设计规范(GB50069-2002)(4)城市工程管线综合规划规范(GB50289-2016)(5)给水排水管道工程施工及验收规范(GB502682008)(6)给水排水构筑物工程施工及验收规范(GB50141-2008)(7)室外给水设计标准(GB5OO13-2O18)(8)建筑设计防火规范(GB50016-2014)(2018年版)(9)消防给水及消火栓系统技术规范(GB50974-2014)(10)埋地塑料排水管道工程技术规范(CJJI43-2010)暂无上阶段意见及执行情况。1.7 规范强制性条文执行情况本次设计不存在违反行业现行规范强制性条文的情况。1.8 前期情况描述由于本项目前期手续未完善，方案、初设批复未取得，本次出图仅作设计交流，不能直接用以指导施工。2022年4月，我司中标该项目勘察设计工作，中标后开展地形管线测量及方案设计工作；2022年8月至2022年9月，针对该项目规划条件及指标等问题，我司配合甲方与规划编制单位进行多次讨论；2022年8月30日，对本项目方案向高竹新区管委会建设局及规资局领导进行汇报，原则上同意该方案，规划编制单位将该方案纳入区域控规编制，同时，甲方要求开展下一步设计工作；2022年9月，我司应业主要求，在现有规划成果基础上，按此版方案开展初步设计及施工图设计；2022年9月，我司收到甲方传水利设计基础资料（中间成果），并与甲方及L4-E道路北侧水利改造设计单位进行沟通，初步判定L4E线路基边坡及支挡结构对水利设计不产生影响；2022年9月25日，工程地质勘察报告完成审查并取得合格书。2022年9月28日，我司完成高边坡方案及高边坡方案专家评审会，并通过专家审查；2022年10月，我司完成施工图纸全专业线下外审，由于缺乏相关程序性文件，暂时未开展线上流程申报。2022年10月，我司按业主要求完成施工图设计文件，由于各阶段批复文件暂(11)埋地用纤维增强聚丙烯(FRPP)加筋管材(QB/T4011-2010)(12)水及燃气管道用球墨铸铁管、管件和附件(GB13295-2008)(13)检查井盖(GB/T23858-2009)(14)山地城市室外排水管渠设计标准(DBJ50/T-296-2018)(15)城镇给水排水构筑物及管道工程施工质量验收规范(DBJ50-108-2010)(16)城镇道路附属设施工程施工质量验收规范(DBJ50/28-2011)(17)市政排水管道工程及附属设施(06MS2012007)(18)重庆市建设领域禁止、限制使用落后技术通告(2019年版)(19)预制混凝土装配式检查井(DJBT50-121)(20)城镇给水排水技术规范(GB50788-2012)(21)城镇内涝防治技术规范(GB51222-2017)(22)城市防洪工程设计规范(GB/T50805-2012)(23)混凝土结构设计规范(GB50010-2010)(2015版)(24)建筑设计抗震设计规范(GB50011-2011)(2016年版)(25)建筑地基基础设计规范(GB50007-2011)(26)危险性较大的分部分项工程安全管理规定(住建部令第37号)(27)关于实施<危险性较大的分部分项工程安全管理规定>有关问题的通知(建办质(2018)31号)(28)重庆市住房和城乡建设委员会关于进一步加强城市排水管网工程建设质量管理工作的通知(渝建发(2019)10号)(29)重庆市住房和城乡建设委员会关于主城区城市要筑垃圾再生产品推广应用试点工作的指导意见渝建【2019】434号1.6上阶段审查意见及执行情况（5）满足选材优化原则。设计选材在不断总结科研和工程实践的基础上,既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。（6）满足综合协调原则。排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件。（7）污水管道、合流管道与生活给水管道相交时，应敷设在生活给水管道的下面。2.4设计标准及基本参数（1）设计年限本工程为永久性市政排水工程设计，应业主要求，排水按远期需求进行设计。（2）排水体制本工程排水体制采用雨、污水分流制，雨、污水管网分别自成体系。（3）设计规模雨水量计算按重庆市暴雨强度公式和流域汇水面积计算，根据地块和道路设计的情况选用适当的暴雨重现期P和径流系数°污水按城市综合污水量（城市综合用水量标准的85%）和规划人口进行计算。（4）基本设计参数1）最大控制设计流速：塑料雨水管道VmaX=8ms,塑料污水管道Vmax=6ms,钢筋混凝土管道VmaX=5m/s。2）最小控制流速：雨水管道Vmin=O.75ms;污水管道Vmin=O.6ms°未取得，本次出图仅作设计交流，不用于指导施工。2排水工程设计2.1 管网现状（1）排水管网本次设计道路位于未要区域，沿线无现状排水设施。（2）综合管线沿线无现状综合管线。2.2 排水规划根据川渝高竹新区国土空间规划（2021-2035年），沿K线道路单侧布置雨水管道，排水以L3-E路为最高点，分别向两端排放，管道规模d400dl000,在K线起点附近排入B东延长线雨水管网系统，在K线终点附近排入L4-E线雨水管网系统。K线道路单侧布置污水管道，排水L3-E路为最高点，分别向两端排放，管道规模d400,在K线起点附近排入B东延长线雨水管网系统，在K线终点附近排入L4-E线雨水管网系统，最终排入高竹污水处理厂。2.3 设计原则（1）排水管网设计应符合城市总体规划和片区控制性详细规划的基本要求。（2）满足需求原则，排水管道均按远期排水需求规模设计。（3）满足接入的可能性和便利性原则，新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。（4）排水管网设计注意技术性与经济性相结合的原则。(hm2)(LZs)(mm)(%)(ms)(m)12Y12Y-I310.72829100013.97311722YJ72Y319.82591IoOO13.97311732Y-3-3-2Y-3-20.39640086.0976642Y-5-l-2Y-50.412841.52.6433252Y-8-l-2Y-80.825741.52.6433263Y-12-3Y-I05.8I8608002.55.412718(3)道路雨水管道布置功能：道路雨水管道负责收集、输送该路段道路路面、相邻地块及上游雨水管道转输之雨水流量。定线原则：雨水管道的布置考虑道路(包括人行道)路面及地块雨水收集的便利性。(4)平面布置道路柩号K0+000K0+4()0段，雨水管道单侧布置在道路西侧人行道下，距离路缘石l2m,收集路面、周边地块及转输雨水后在道路桩号K0+020附近排入B东延长线已设计雨水管道内。道路桩号K0+420K0+480段雨水管道单侧布置在道路西侧车行道下，距离路缘石1.5m,收集路面、周边地块及转输雨水后在道路桩号K0+420附近排入L3-E路已设计雨水管遒内。道路桩号K0+480K0+910段雨水管道单侧布置在道路西侧人行遒下，距离路缘石1.2m,收集路面、周边地块及转输雨水后在道路桩号K0+910附近排入L4-E线已设计雨水管道内。2.6 防涝论证城镇内涝防治的主要目的是将降雨期间的地面积水控制在可接受的范围。根据室外排水标准(GB50014-2021)4.1.4：内涝防治设计重现期，应根据城3)雨水管道按满流设计；污水按非满流设计，其最大设计充满度按下表:污水管最大允许充满度管径最大设计充满度4000.65500-9000.7010000.754)最小管径与最小设计坡度：市政若:水管最小管径控制在d400,最小设计坡度控制在i=0.003o5)本工程排水管道均采用管顶平接。2.7 雨水系统(1)雨水设计流量公式：Q=qF(LZs)暴雨强度(q)采用重庆市渝北区暴雨强度公式(渝建(2017)443号)计算：1111(1+0.945IgP),巡一”I四暴雨重现期：道路P=5年。设计降雨历时：t=l+l2(min);其中，地面集水时间：t=5(min)管渠内雨水流行时间：t2(min)按计算确定。综合径流系数：=0.7汇水面积(F)分地块计算(hm2)o(2)雨水水力计算雨水管道水力计算表序号计算管段服务面积设计流量设计管径设计坡度设计流速最大过流能力式中：Qmax:设计污水流量（LZs）最高日最高时污水秒流量。Qave:平均日平均时污水流量（LZs）,根据综合污水量标准q计算;QaVe=qx流域计算人口数（人）/（24×3600）（Ls）；q=城市综合供水量标准x85%（L/Cap.d）；Ks：雨水渗入量系数；Kz:总变化系数，按下表取值。总变化系数表污水平均日流量（Us）515407010()200500叁100O总变化系数KZ2.72.42.12.01.91.81.61.5污水管道水力计算公式（非满流）：Q=vA（LZs）水力计算按满宁公式：TW(ms)过水断面：A=(-sincos)r2(m2)h<d/2n(-sincos),水力半径：K=2,(m)Or：A=(-+sincos)r(m2)h>d/2R_乃一+sin>cose-(m)n：管材粗糙系数，塑料管取n=0.0110污水系统计算结果见下表：污水系然计算表序号计算管段服务面积设计流量设计管径设计坡度设计流速设计充满度(hm,)(LZs)(mm)(%)(ms)(hD)12W-13-2W-110.726.240.51.070.2522W62W-299.824.24000.50.990.25镇类型、积水影响程度和内河水位变化等因素，经技术经济比较后确定，按表4.1.4的规定取值(其中特大城市最小取100年)。内涝的复核计算过程如下：根据假设的满流推断的水力坡度i=上游地面高程Hi-(下游管低高程h2+管高+1)/管道长度根据V=(ln)R3p5,算出该状态下的流速根据Q=VA得到该状态下的临界流量Qp根据暴雨强度公式计算出在该管道的汇流面积及集流时间下的100年重现期下的暴雨强度q,用暴雨强度的值q乘以汇流面积，得到该时间内100年重现期下的设计流量Qm。用QK)O-QP得到差值Q,用AQ乘以本管段流行时间t2得到该汇流时间下的溢流量Q当100mQfilOOOm3为低风险，1000m3Qi5000m5为中风险，5000m3VQ*为高风险。防涝论证计算表复核管段末端管径(mm)汇流面积(hm2)Qp(m3s)Ql(X)(m3s)Q100-Qp(m3s)溢流量(111,)风险划分2Y-2-2Y-1I(X)O10.75.795.47-0.32-98.13无风险2Y3O2Y3II(XX)9.83.785.03-1.25383.606低风险2.7 污水系统(1)污水量计算根据川渝高竹新区国土空间规划(20212035年)，人均综合生活用水量指标参考城市给水工程规划规范(GB50282-2016),并结合当地实际用水情况确，取值200L(人-d)。污水量按照给水量的85%计。分流制污水管道设计流量计算公式：QmaX=QaVeXKZ+QavexKs(L/S)及给水排水管道工程施工及验收规范GB502682008等规范要求。所选材料应为符合国家及省、市有关部门相关标准、规范的合格产品，优先采用具有国家通用标准的管材。(2)接口纤维增强聚丙烯(FRPP)加筋管采用扩口承插连接，T型橡胶圈密封，塑料排水管与检查井连接均采用柔性连接，检查井基础与管道基础之间设置过渡区段，过渡区段不应小于1倍管径，且不小于1.0m；管径大于dl000时，管顶考虑设置减压构件，做法参照埋地塑料排水管道工程技术规程(CJJ143-2010)附录B中图B-(d)o钢筋混凝土管道接口：采用承插连接，橡胶圈柔性接口，做法详04S516/27。柔性接口设置条件详04S516总说明，做法详04S516/23、24o钢筋混凝土管与检查井壁连接处采用C25混凝土现浇，且浇铸前应将管道外壁及砌块接触面凿毛。(3)基础纤维增强聚丙端(FRPP)加筋管、HDPE钢塑复合缠绕管采用砂垫层基础，车行道下雨水口连接管沟槽采用混凝土回填，做法详见雨水口大样图，人行道下雨水口连接管采用满包混凝土加固基础。雨水管道地基处理应满足道路工程的要求和管道基础对承载力的要求。管底填方高度不大于3m时，可按道路密实度要求回填到路基标高后，再开挖管槽施工管道。管底填方大于3m时，应按道路密实度要求回填至管顶以上1.5m后，再开挖管槽施工管道；且管道基槽应超挖0.5m,再回填0.5m厚的砂卵石或级配碎石，最后施工管道基础。管道施工回填压实后，再分层回填压实至设计路面高程。当开挖沟槽基础为岩石时，槽底应超挖200mm,采用砂砾石回填至设计高程后，再施工管道基础。(2)道路污水管道布置功能：本工程污水管道负责收集、输送该路段相邻地块及上游污水管道转输之污水流量。定线原则：污水管道的布置考虑地块污水收集的便利性。(3)平面布置道路桩号K0+0O0K0+400段，污水管道单侧布置在道路东侧人行道下，距离路缘石1.2m,收集路面、周边地块及转输污水后在道路柱号K0+020附近排入B东延长线已设计污水管道内。道路桩号K0+420K0+480段污水管道单侧布置在道路东侧人行道下，距离路缘石15m,收集路面、周边地块及转输污水后在道路桩号K0+420附近排入L3-E路已设计污水管道内。道路桩号K0+480K0+910段污水管道单侧布置在道路东侧人行道下，距离路缘石1.2m,收集路面、周边地块及转输污水后在道路桩号K0+910附近排入L4-E线已设计污水管道内。2.8 管材、基础及接口(1)管材本工程管径d=300mm的雨水口连接管采用国标H级钢筋碎管，Iooomm2d2400mm的排水管采用纤维增强聚丙烯(FRPP)加筋管。纤维增强聚丙烯(FRPP)加筋管：埋深小于等于4.0m,环刚度SN8000N/m,;埋深4.0m7.0m之间，环刚度SNNI2.5KN/nV；埋深大于7mm,环刚度SN16KNm纤维增强聚丙烯(FRPP)加筋管应符合埋地用纤维增强聚丙怖(FRPP)加筋管材(QB/T40U-2010)的要求及各企业的产品标准及安装操作手册。管材及施工需满足埋地聚乙烯排水管道工程技术规程CECS164:2004理部门须加强井盖巡查、维护，确保通气孔排气正常，保证管道运行安全。检查井井盖上，应有雨水、污水字样，并标注建成年代。（2）沉砂井部分道路截、排水沟雨水需接入道路雨水系统，为防止泥沙阻塞管道，需要设置沉砂井。雨季时应及时清通沉砂井格栅，防止堵塞。（3）雨水口本工程新建雨水口采用双算雨水口。水篦子的尺寸宜为70OmmX250mm×40mm,篦框宽度150mm。篦框材质宜为花岗石，颜色为灰黑色。雨水篦为球墨铸铁成品雨水篦子。双篦雨水口泄水能力要求不应低于25L/S。雨水口连接管采用国标H级钢筋硅管，管径为d300mm,以不小于1.5%的坡度接入临近雨水检查井。车道路竖曲线最低点、道路交叉口附近及未置于道路最低洼处的雨水口，在实施时应调整至实际路面的最低洼点，雨水算比路面低35cm,以保证有效收水。3涉及危大工程的重点部位和环节及保障措施根据建设工程安全生产管理条例（国务院令393号）、住房和城乡建设部危险性较大的分部分项工程安全管理规定（住建部令第37号）和关于实施危险性较大的分部分项工程安全管理规定有关问题的通知（建办质（2018）31号），本项目排水工程涉及的危大工程包括开挖深度超过3m（含3m）的基坑（槽）的土方开挖、支护工程、可能影响行人、交通、电力设施、通讯设施或其他其、构筑物安全的拆除工程、顶管法施工管道的暗挖工程。本项目排水工程涉及的超过一定规模的危险性较大的分部分项工程包括开挖深度超过5m（含5m）的基坑（槽）的土方开挖、支护工程等。本工程施工单位应该根据上述文件要求编制专项顶管安全施工方案并明确安全防护、应急措施。顶管段工作井及接收井大部分位于土层中，开挖后侧壁稳定性较差，易坍塌掉块，建议采用机械开挖，做好护壁工作。对于地质条件较差地段，如淤泥、杂填土等，必须进行换填。换填材料根据具体情况分分别采用原土、砂石、浆砌片石、素混凝土等，具体采用材料及换填深度根据现场具体情况确定调整。置于回填土上的检查井应根据建筑地基处理技术规范JGJ79-2012进行换填地基进行设计。2.9 市政管线抗震设计本区抗震设防烈度为6度，设计基本地震加速度值为0.05g,设计地震分组为第一组；因此，本工程采用纤维增强聚丙烯(FRPP)加筋管，为柔性管材，接口采用扩口承插连接为柔性连接，且每个接口的允许轴向拉、压变位不小于IOmm,根据规范，可不再进行抗震验算。2.10 检查井及其它构筑物(1)检查井1)管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离设置检查井，检查井采用现浇混凝土检查井，做法详见各规格的检查井大样图。2)检查井均采用“五防”(防沉降、防盗、防噪音、防坠落、防位移)自调试防沉降球墨铸铁井盖及盖座。井盖需考虑静音措施，即井盖与井框间需设置缓冲胶条及弹性锁定装置。按其承载能力，人行道上最低选用C250类型，车行道上最低选用D400类型。井座及井盖采用圆形；爬梯采用球墨铸铁成品爬梯,爬梯参考尺寸为：长295'宽220(180)。所选井盖应符合国家标准检查井盖(GB/T23858-2009)的要求。3)为避免在检查井盖损坏或缺失时发生行人坠落检查井的事故，排水系统检查井均应设安全网，详细做法参照井简安全网示意图。4)位于人行道下的检查井上部采用隐形井盖，隐形井盖详见大样图。5)污水检查井井盖须设置有通气孔，通气孔尺寸须满足通气要求，管超过一定规模模板搭设高度大于等于8m严格按照施工技术要求规范施工3起重吊装及安装拆卸工程普通Im一节的单节钢筋混凝土管重量大于IOkn（1吨）严格按照施工技术要求规范施工4管道施工4.1 施工放线排水管道应按检查井井坐标表和标准横断面所设计的管位进行放线。本着尽量不切管或少切管的原则，检查井的位置可沿道路纵向适当平移，当交叉口范围内与其他道路相交的检查并除外。平移距离应控制在LOm以内，并及时通知设计。4.2 沟槽开挖管道采用开槽施工方法施工，当土（石）方用机械开挖时，保留0.2m士应用人工清槽，不得超挖，如若超挖应进行地基处理，当有地下水时，应进行施工降水以保证干槽施工，当降水不利地基被扰动应进行地基处理。沟槽开挖的宽度、边坡坡度、分层开挖每层深度等应根据施工规范并结合实际情况确定。沟槽采用跳槽开挖，分段长度宜小于20m。边坡高度大于6m地段基坑支护应符合给水排水工程施工及验收规范的有关要求。人工开挖沟槽的槽深度超过3m时应开槽达到设计标高后，及时会同有关方面验槽，合格后尽快进行下一道工序的施工，开槽距离和亮槽时间尽量缩短。管槽开挖应确保安全，深基坑应分级开挖支护，注意防水冲刷，开挖土石方应堆放安全，及时回填。4.3 地基处理管道及构筑物地基承载力原则上不小于0.2MPa,检查井井底地基承载力以结构设计说明提供的要求为准。沟槽在地基受到扰动或沟槽超挖的，管道本工程涉及危大工程重点部位和环节及保障措施如下:35m排水管道井槽一览表管道种类管段污水2W-13-2W-k2W-16-2W-29,2W-3/-2W-3、2W-3-2-2W-3、2W-7-l-2W-7.2W-7-2-2W-7,2W-I2-1-2W-12,2W-12-2-2W-12x2W-15-3W-103W-11-3W-1O,2W-15-1-2W-15.2W-15-2-2W-15.2W-18-1-2W-18.2W-18-2-2W-18.2W-23-l-2W-23.2W-23-2-2W-23、2W-27-l-2W-27,2W-27-2-2W-27,雨水3Y-12-3Y-IO.超过5m排水管遒基槽一览表管道种类管段污水无雨水无危大工程重点部位和环节及保障措旅怠见一序号危大工程名称重点部位及环节保障工程周边环境安全和工程施工安全意见1基坑支护降水工程和土方开挖普通工作井、接收井、排水管井开挖高度超过3m（含3m）或虽未超过3m但地质条件和周边环境亥杂的1）施工单位应根据相关规范法规编制安全专项施工方案，通过安全审查后方可实施：2）基坑（槽）采用稳定临时坡率放坡开挖，根据现场实际地质情况，可调整临时坡率，必要时可施作临时支护，确保施工安全；3）基坑（槽）采用跳槽开挖，开挖槽段不宜大于1520m;4）基坑开挖后，应及时组织验槽，验收通过后应及时浇筑基础及施作上部结构，及时回填压实基坑其余部位；顶管施工完成后，应及时施工排水井，并回填。5）基坑（槽）应避开雨天施工，并做好截排水设施，基坑（槽）底部不得有水体长期浸泡；6）做好基坑（槽）应急预案，基槽内应设置逃生设施,一旦发生险情，施工人员可以及时撤离；7）基坑（槽）周边不得堆土、不得有重型车辆通行。超过一定规模工作井、接收井、排水管井开挖深度超过5m（含5m）或未超过5m但地质条件和周边环境复杂的，2模板工程及支撑体系普通模板搭设高度大于5m小于8m严格按照施工技术要求规范施工行进场检验。塑料管道接口在安装完毕后，须进行接口的水密性试验，试验方法按照各自相关专业规范进行。（4）施工中发现问题，或设计资料之间、设计与现场情况之间有不符之处，应及时通知设计单位，以会同莫设单位、监理单位及质监等部门共同研究处理，以确保工程质量。施工单位不得擅自进行处理。（5）施工前必须做好防洪工作和施工组织计划，有组织，有计划有，步骤组织施工。并组织材料进场，堆放，搞好临时排水。施工组织计划须经项目监理研究批准后才可允许进场施工。（6）本设计要求各管段连接时，必须用同一测量控制点。施工前应对排水的进出口处的高程进行校核，杜绝水排不出去的事故发生。（7）沟槽开挖时应注意施工安全，开挖放坡坡度根据地质情况严格按规范要求执行。防止跨塌伤人事故发生。（8）施工每一道工序完毕后，须经现场监理，项目监理认定合格后方可进行下一道工序施工。施工中做好施工记录和资料整理，资料必须满足业主要求及国家规定。（9）为防止污水外渗和地下水入渗，污水管道必须做闭水试验，按照给水排水管道施工及验收规范执行。（10）道路临时排水具体设置请参见道路路基排水部分，临时排水设施将随着城市建设和道路排水管网的完善逐步取消；同时临时排水管涵的长度、坡度及标高可根据现场具体情况做适当调整。（11）根据关于进一步加强城市排水管网工程要设质量管理工作的通知（重庆城乡德设委员会2019.04）要求，建设单位应当依法组织对排水管网工程进行分部工程验收或竣工验收，并按照地下管线探测技术规范要求，在排水管网覆土隐蔽前进行测绘，形成准确、完整的管线工程测绘数据和测绘图。排水管网工程竣工验收资料应当包含管道内窥检测报告（含影像基础以下必须分层夯实回填，密实度不小于90%。对于地质条件较差地段，如淤泥、杂填土等，必须进行换填。换填材料根据具体情况分别采用砂石、浆砌片石、素混凝土等，具体采用材料及换填深度根据现场具体情况确定调整。4.4 管道安装所有管道的安装必须严格执行给水排水管道工程施工及验收规范GB50268-2008的规定。4.5 测试与试睑所有的材料、产品均应有出厂检验合格证书，进场应按相关程序进行进场检验。管道安装完毕后，所有管道在回填前还需按照给水排水管道工程施工及验收规范GB50268-2008的规定做管段闭水试验。4.6 沟槽回坡管道及构筑物沟槽回填必须在混凝土及砂浆达到80%以上设计强度后方可进行。回填要求分层压实、对称均匀回填。5施工安装注意中项及质量验收要求5.1 施工安装注意事项(1)施工单位必须严格按本施工设计图及给排水管道工程施工及验收规范、公路桥涵施工技术规范、混凝土工程施工及验收规范等有关国家现行的施工规范进行施工。(2)施工前应校测已建各种管道的断面、高程和位置，确保满足接入条件后方可施工。若开挖中发现图中未示意的排水管道，应通知业主和监理，并联系设计人员。(3)所有的材料、产品均应有出厂检验合格证书，进场应按相关程序进际收方为准新建污水管道I纤维增强聚丙烯（FRPP）加筋管，SN8kNm2m1067l4(X)2污水检查井座45详大样图3挖方m'13986音估，土石比7:34填方IlT'11888暂估，以实际收方为准5弃方Ilf2098暂估，以实际收方为准注一"次工程量仅作为参考，具体以实际发生量计。资料）、竣工测量成果资料等相关工程资料。（12）其余未尽事宜按国家现行规范和标准执行。5.2 质量验收要求工程中间验收和竣工验收必须严格按照国家及重庆市工程管理相关法规、规定程序进行。需要设计单位参加验收的分部工程，应在该分部工程按设计要求完成后，下道工序未进行之前及时通知设计单位。验收前施工单位应事先准备好必须的相关图表等技术资料，并有业主代表、监理、质监及相关部门共同参与进行。6其他说明（1）根据“渝府办【2019】4号文件”和“渝建2019434号文件”的要求，本项目使用建筑垃圾资源化再生产品替代用量应不少于30%。7主要工程量表序号项目名鲁单位I数量I规格备注新建雨水管道1国标II级钢筋混凝土管m1396d300雨水口连接管,包封做法详见雨水口大样图2纤维增强聚丙埔（FRPP）加筋管,SN>8kNm2m195d4003广维增强聚丙烯（FRPP）加筋管，SN>8kNm2m406d6004纤维增强聚丙烯（FRPP）加筋管，SN>8kNm2m345d8005纤维增强聚丙烯（FRPP）加筋管.SN8kNm2m149dl0006雨水检查井座44详大样图7沉砂井座3详大样图8双算雨水口座48详大样图9挖方rrP14130暂估，土石比7:310填方Ill5Il304暂估，以实际收方为准Il弃方m32826暂估，以实
