复兴河流域(小渡片区)综合整治工程施工图设计总说明.docx

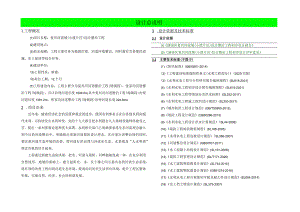

设计总说明1.工程概况(1)项目名称：复兴河流域(小渡片区)综合整治工程(2)建设地点：(3)供水规模：工程主要任务为稳固岸坡、河道环境整治，同时兼有完善便民设施、水土保持等综合任务。(4)建设单位：(5)工程性质：新建。(6)项目工期：12个月(7)工程建设内容：工程主要分为复兴河河道整治工程(场镇段)、张家沟河道整治工程(场镇段)，共计治理河道长度1606.0m,其中复兴河河道整治工程(场镇段)治理河道长度1381.2m：张家沟河道整治工程(场镇段)治理河道长度224.8mo2 .项目由来近年来，随着经济社会的发展和观念的进步，我国水利事业正在由传统水利向现代水利、可持续发生水利转变，党的十九大报告把水利摆在九大基础设施网络建设之首，提出一系列重要论述和重大部署。水利相关部门已明确要求将生态河流理念融入到今后的河流整治中，明确指出更新河道堤防设计理念，在河道行洪整治的的同时，要注重河道生态环境的改善，将河道行洪治理与河道水生态、水景观及“人水和谐”理念有机的结合起来。工程通过新建生态防洪堤，把水、河道与堤防、河畔植被连成一体，在充分利用自然地形、地貌的基础上，建立起阳光、水、及土壤之间互惠共存的河流生态系统，将有效的改善工程河段河道生态环境，提高沿河居民生活居住环境，提升工程区整体形象，实现自然、经济、社会的和谐发展。3 .设计依据及技术标准3.1 设计依据(I)潼南区复兴河流域(小渡片区)综合整治工程初步设计报告(2)潼南区复兴河流域(小渡片区)综合整治工程初步设计评审意见3.2 主要技术标准(不限于)(1)防洪标准(GB50201-2014)(2)工程建设标准强制性条文(水利工程部分)(2020年版)(3)水利水电工程可行性研究报告编制规程(SL618-2021)(4)水利水电工程初步设计报告编制规程(SL619-2021)(5)水利水电工程等级划分及洪水标准(SL252-2017)(6)水利水电工程施工组织设计规范(SL303-2017)(7)城市防洪工程设计规范(GB/T50805-2012)(8)堤防工程设计规范(GB50286-2013)(9)水利水电工程设计洪水计算规范(SL44-2006)(10)堤防工程地质勘察规程(SL188-2005)(11)水利水电工程边坡设计规范(SL386-2007)(12)河道整治设计规范(GB50707-2011)(13)水工混凝土结构设计规范(SL191-2008)(14)堤防工程管理设计规范(SL/T171-2020)(15)水工建筑物荷载设计规范(SL744-2016)(16)水工建筑物抗震设计规范(GB51274-2018)(17)水利水电工程合理使用年限及耐久性设计规范(SL654-2014)(18)水工挡土墙设计规范(SL379-2007)4.1.2设计洪水本次采用推理公式法、瞬时单位线法两种方法计算成果比较：两种计算方法所得的结果存在一定的差异，对两种计算方法的计算参数和计算结果进行比较后认为，在中小流域中推理公式计算的边界条件易于满足，计算参数物理概念较清楚，比较适合本地区中小流域暴雨洪水计算，在本地区中小型水利水电工程设计中已得到了广泛应用；而综合瞬时单位线法中综合的因素较多，参数确定较困难，计算误差较大，因此，本次工程河段设计洪水推荐采用推理公式法计算成果。不同暴雨资料成果比较（手册和潼南气象站暴雨资料）：两套数据计算所得成果相差较大，采用“潼南气象站实测短历时暴雨资料”计算的洪水成果比采用“手册短历时暴雨参数”推求的设计洪水相比偏小。淹南气象站位于梓淹街道五经坝，在毗卢寺河的下游，距离较远，高程相差较大；手册查值为邻近多个雨量站的综合暴雨成果，对工程流域更具代表性，另外从工程计算方法的适用性及偏于安全性来看，推荐采用手册计算成果。本次推理公式法手册参数计算成果与原工程设计报告中洪水成果比较：本次推理公式手册参数计算得洪水成果较潼南县平滩河综合治理项目小渡镇至代场坝段工程初步设计成果偏小，潼南县平滩河综合治理项目小渡镇至代场坝段工程初步设计洪水成果采用的计算方法同为推理公式手册参数，本次计算洪水其成果偏小原因为本次所参照手册的暴雨参数值取值较小，综合考虑潼南县平滩河综合治理项目小渡镇至代场坝段工程初步设计中洪水成果是通过审查且从工程设计偏安全角度考虑洪水成果应采用较大成果。综上，本次推荐沿用潼南县平滩河综合治理项目小渡镇至代场坝段工程初步设计中计算的设计洪水成果。根据潼南县平滩河综合治理项目小渡镇至代场坝段工程初步设计，潼南县复兴河小渡镇河道综合治理工程分为复兴河小渡片区及其支流段和复兴河集灵寺段两部分，工程河段总长度7.026k%(19)水工建筑物地基处理设计规范(SL/T792-2020)4工程水文、地质4.1 水文4.1.1 流域概况工程所在河流为复兴河及其支流张家沟，但工程末端距离复兴河与平滩河汇合口只有2.6km,因此工程河段受平滩河洪水顶托，而复兴河与平滩河汇合口距离平滩河与琼江汇合口只有O.252km,因此平滩河又受琼江洪水顶托，故本工程水文计算涉及到琼江、平滩河和复兴河。琼江是潼南区境的第二条大河，属涪江右岸的一级支流，发源于四川省乐至县三星乡金马寺，于重庆市铜梁区安居镇汇入涪江，干流全长240km,全流域面积431Ikm2o琼江于崇龛镇进入漳南区境内，至小渡镇刘家坝出境，区境内干流长82.4km,流域面积75Ikln2。琼江下游铜梁区的中和乡场口现有水利工程长滩电站，长滩电站是琼江河梯级开发中电站，电站厂址距铜梁区城区25km,有乡村级和国道公路紧靠电站坝、厂址,对外交通方便。长滩电站为河床式电站，河床左岸为船闸及溢流坝段，右岸为厂房及进水口。左岸溢流坝段长度为90m,溢流坝为实用堰型大坝，坝顶宽度为2m,坝底宽度为10m,坝高8m,大坝上游面垂直，下游面坡度为1:1,大坝坝顶高程为219m。平滩河发源于大足区回龙镇，由西南向东北，穿铜梁小林、平滩镇，于潼南区寿桥镇入境，经青云、小渡汇入琼江。潼南境内长55km,流域面积253k多年平均流量5.716m7so复兴河系平滩河左岸一级支流，其发源于五桂镇老鸦沟，自南向北沿途流经五桂镇、卧佛镇、小渡镇的18个村社，后于小渡镇曹家坝汇入平滩河。干流55.5km,全流域面积167k流域内涉及水库共3座。复兴河支流张家沟发源于潼南小渡镇月山寺，由西南向东北流经小渡镇汇入复兴河。支流流域面积12.52k?,河道全长7.96km,河道平均比降4.82%。4.2 .工程地质4.2.1 地形地貌拟建河段分为主沟和支流。其主河道地貌受地质构造和岩性控制，为构造剥蚀丘陵斜坡地貌，区内地形整体较平缓，局部起伏较大。一般地形坡度角510。，局部陡坎处达60°及以上。拟建河道其岸坡右岸主要为小渡镇场镇，临河主要为修建场镇及管道所堆积人工填土形成土坡，坡度约1530°,局部较陡，坡体上建有凌空管道，岸坡顶部则为小渡河场镇房屋；其左岸为自然形成岸坡，坡度约1632°,局部较陡，坡顶为机耕道，其后种植有经济作物。支沟地貌也为构造剥蚀丘陵斜坡地貌，地面总体地势较平坦，场地高程249.ll224.51u地形坡角多为515°,局部为陡坡、陡坎。现地表大部分被素填土覆盖，局部基岩出露，局部为原生地貌，大部分已平场。4.2.2 地层岩性工程区第四系松散堆积层主要为河流冲洪积层(Q严力)、残坡积层(Qd,)及人工堆积层(Qj),下伏侏罗系上统遂宁组(Lsn)、侏罗系中统沙溪庙组(Ls)。现由新到老分述如下：D第四系松散堆积层(Q1)(1)人工堆积层(Q1)为人工构筑物、杂填土等，一般厚度约055.0m,主要分布于河流右岸、居民点及其附近。(2)冲洪积层(Q严”)主要由为灰褐、褐红色细粒土质砂夹块石，石砾径一般l10cm,厚度一般在1.53.5m0(3)残坡积层(Q,",td,)红褐色含碎石粉质粘土、碎石土，碎石含量由浅表至深部递增，一般530%,表4.1-1设计洪水成果河流断面位置各频率设计值5'/S)p=l%p=2%p=3.33%p=5%p=10%p=20%p=50%复兴河河口752631546479371269146张家沟河口706592513450348253137张家沟河口130Ill97.586.367.853.429.44L3分期洪水据双石桥站洪水资料，各分期以年最大值取样，经频率分析计算，用P-III型曲线适线确定统计参数，求得双石桥站各分期设计洪水。本项目各河段分期洪水采用水文比拟法(面积比的0.67次方)转换双石桥站设计洪水成果而得。表4.1-2复兴河干流工程河段分期设计洪水成果表各频率设计值(m7s)10%20%33.30%50%4月26.116.29.835.7210月32.719.511.36.2010-3月35.221.012.26.6710-4月41.825.915.79.1611-3月13.48.685.543.3111-4月29.518.311.16.46表4.卜3J兴河支流(5长家沟)工程河段分期设计洪水成果表各频率设计值(m>s)10%20%33.30%50%4月4.612.861.731.0110月5.773.442.001.0910-3月6.203.702.151.1810-4月7.374.572.771.6111-3月2.361.530.980.5811-4月5.203.221.96L14堤基开挖以阶地堆积成因砾石土为主，少量为河流冲洪积砂砾石，因此块石料及混凝土骨料均建议外购解决。主要天然建筑材料用量、所选料场及运距：主要天然建筑材料用量和运距表编号建材种类料场名称需求量（万nf）运距（Km）1块石料合川区许家村采石场0.89522碎石料0.273砂料0.114回填料/2.97/根据调查，本工程所需块、碎石料及砂料均可到相应的料场购买，有公路直接通往工程河段，交通较便利。重庆市起大建材有限公司许家村采石场位于合川区主城区南东侧1770方位，距合川城区直距13km,行政区划属合川区盐井街道办事处许家村；矿区内北有公路相通，距小渡镇约52km,交通较为便利。根据重庆市合川区国土资源和房屋管理局颁发的采矿许可证（见附件），矿区范围由6个拐点圈定，矿区区范围长约511m,宽约223m,面积0.0889km2,开采标高+590m+535m。根据资源储量核实报告，划定矿区范围内保有石灰岩矿产资源储量（122b）446.1万吨，按综合回采率95%计算，计算矿山可采储量为423.8万吨。矿山开采规模为100万tao本次开采矿层主要为为嘉陵江组三段灰岩，以微晶灰岩为主，次为生物碎屑灰岩、亮晶细状灰岩。（1）微晶灰岩：微晶结构，块状构造，以方解石为主，他形微晶粒状，粒径0.01-0.03mm,约占97%,生物碎屑约23%,含少量氧化铁、黄铁矿、有机质。（2）亮品鲍状灰岩：亮晶新状结构，块状构造，由鲍粒、生物碎屑及胶结亮晶方解石组成，酶粒储量65-68%,粒径0.180.35mm,近圆开采、色暗，具多层同心圆结构。胶结物储量27-30%,由亮晶方解石组成，明亮、干净，呈他形粒充填于酗粒之间。方解石占85-97%,含少量有机质、氧化铁。碎石岩性多为泥岩，多呈棱角状，块径一般是l5cm,大者IOCm,厚薄不均，厚度一般14.5m。2）基岩（1）侏罗系上统遂宁组（Isn）：紫红色、暗紫色泥岩，泥质结构，厚层状构造，主要矿物为粘土矿物，局部含砂质较重。岩质较硬，锤击清脆，岩芯较完整，岩芯面较新鲜，岩芯多呈柱状状。主要分布于支沟河段。（2）侏罗系中统沙溪庙组（Ls）：棕红色带灰白色条纹，主矿物成分以石英为主，云母及长石含量较少，细粒结构，中厚层状构造，泥质胶结，岩质较硬，锤击清脆，岩芯较完整，岩芯面较新鲜,岩芯多呈柱状状，主要分布于主河道河段。4.2.3 地质构造工程区位于大石桥背斜南西端南翼，地区域构造线方向70-80°,节理以平行或垂直构造线方向的NEE、NNW构造节理为主，次生裂隙包括风化裂隙及岸坡的卸荷裂隙。工程建设区岩层产状主河道为260°/2。，支沟为176。N3。工程区主要发育有两组裂隙，现分述于下：裂隙：裂隙产状199°/81°,微张，无充填，裂隙面平整，裂隙间距0.31.0m,水平延伸1.030m,呈闭合状，裂面粗糙，结合差，属硬性结构面。裂隙：裂隙产状280°/72°,微张，裂隙间距0.3L0m,水平延伸1.03.0m,多呈闭合状，裂面粗糙，结合差，属硬性结构面。区内地质构造较简单，区内岩层呈单斜产出，未见明显断层发育，次级小褶皱亦不发育，区域构造稳定性良好。4.2.4 天然建筑材料本工程所需天然建筑材料主要为块石料、碎石料、砂料和堤体回填料。为818.1m。右岸：KY0+463.3KY0+480.7、KYO+86O.8KYO+882.6维持现状；KYo+000.0KYO+146.0、KYO+194.0KY0+463.3、KY0÷480.7-KY0+718.7、KYo+787.7KY0+860.8KY0+882.6+KY1+250.3采用C30钢筋碎仿木桩护脚十三维网护坡，长度为1094.1m；KYO+146.0KYO+194.0、KY0+718.7-KY0+787.7采用C30钢筋碎仿木桩护脚十M7.5浆砌块石护坡，长度为117m；复兴河河道整治工程（场镇段）堤身结构形式为C25混凝土镇脚/C30仿木桩护脚+斜坡式护岸。左岸镇脚采用C25碎浇筑，镇脚采用梯形断面结构，镇脚高2.0%顶宽LOm,迎水面直立，背水坡坡比为1：0.3。镇脚间隔IOIn或地质变化处设置分缝，缝宽2cm,缝中嵌填聚乙烯泡沫板，挡墙基础采用IOCm厚C20混凝土浇筑。镇脚顶高程高于河床LOm,同时兼做亲水步道；右岸护脚采用C30钢筋碎仿木桩护脚，仿木桩直径为6300,紧密布置，桩长2.5/3.0m。镇脚与堤顶间为开挖边坡或碾压土回填体，临水侧坡率不陡于1:1.5,斜坡采用三维土工网护坡和M7.5浆砌块石护坡。2、张家沟河道整治工程（场镇段）本工程主要由护岸工程、疏浚工程组成。左岸GZ（）+（）00.0GZ0+031.2采用C30钢筋碎仿木桩护脚十三维网护坡，长度为31.2m0右岸GZ0+000.0-GY0+062.5采用C30钢筋碎仿木桩护脚+三维网护坡+堤顶道路，长度为62.5m。护脚采用C30钢筋碎仿木桩，仿木桩直径为6300,紧密布置，桩长2.5m。5.2工程任务及主要建设内容5.2.1 工程任务潼南区复兴河流域（小渡片区）综合整治工程是潼南区规划建设的重要组成部分，属社会公益性水利基础设施建设项目。本工程主要任务为稳固岸坡以及河道环矿山所开采矿石以方解石为主，约占96%,生物碎屑约23%,另含少量氧化铁、黄铁矿、有机质等。化学成分主要为CaO:4952%,MgO:0.681.65%,Si02：2.445.58%,A12O3：0.71.59%,K20、Na2O占0.5%左右。矿石天然密度2.6gcm3,根据收集到该料场石料检测数据，该料场灰岩料的天然抗压强度平均值为61.4MPa、饱和抗压强度平均值为52.6MPa,软化系数为0.87,碱活性检验84d膨胀率范围值为0.017%,小于0.1%,该料场石料强度高且不具有潜在的碱活性危害，其质量满足设计要求。根据水利水电工程天然建筑材料勘察规程(SL2512000)要求，块石料干密度大于2.4tm混凝土骨料场岩石单轴饱和抗压强度应大于40MPao因此，该料场所产石料材质较好、强度高、储量丰，质和量均能满足块石料和加工人工混凝土骨料的质量要求。本工程所需的混凝土采用商品混凝土，自塘坝镇金山村商混站购买，综合运距25km,水泥自塘坝镇金山村购买，运距25km；钢材、木材、汽油、柴油可在潼南区购买，运距34km。一般性材料和临时所需材料由承包单位自行组织购买。据调查，该商混站也兼有售卖块石料，其储量及质量亦满足工程需求，可将其作为备选骨料场。回填料主要用来进行堤身填筑。工程所需回填料可选用河道疏浚与堤基开挖的开挖料，主要为砾石土和砂砾石，清除所含的垃圾和淤泥等，质量基本可以满足堤身回填的要求。开挖量大于所需回填量的2倍，数量也可以满足本工程堤身回填的要求。5.工程设计5.1 工程总体布局1、复兴河河道整治工程(场镇段)本工程主要由护岸工程、疏浚工程及附属工程组成。左岸：KZO+000.0KZ0+818.1,采用C25碎挡墙+三维网护坡+堤顶道路，长度5.2.2 防洪标准根据防洪标准（GB50201-2014）,堤防工程的防洪标注应根据其保护对象或防洪保护区的防洪标准，以及流域规划的要求分析确定。小渡镇属以乡村为主的防护区，人口小于等于20万，耕地小于等于30万亩，属IV等防护区，防护区防洪标准重现期应为2010年，结合本工程的实际情况，综合考虑，本工程场镇段河道防洪标准重现期取下限为10年一遇。工程场镇段河道受现状地形、房屋影响，部分河段新建护岸顶高程未达到防洪标准。本工程场镇段河道（复兴河场镇段和支流张家沟场镇段）防洪标准重现期取下限为10年一遇。工程场镇段河道右岸受已建房屋影响，左岸无重要防护对象，且受己建机耕道和现状地面影响，因此部分河段新建护岸顶高程护到现状地面高程。张家沟河道整治工程（非场镇段）河段由于未纳入小渡镇总体规划范围且其保护对象主要是沿线周边农田和林地，根据防洪标注4.3.2条地广人稀或淹没损失较小的乡村防护区其防洪标准可降低，根据实际情况本河段治理周边无重要保护对象，同时受周边农田、林地的现状地面高程限制，若采用10年一遇洪水标准，容易造成现状农田内涝，因此张家沟河道整治工程（非场镇段）防洪标准降低至5年一遇设计。5.2.3 主要建设内容本工程的建设内容主要分为：复兴河河道整治工程（场镇段）、张家沟河道整治工程（场镇段）。1、复兴河河道整治工程（场镇段）复兴河河道整治工程（场镇段）主要建设内容：复兴河河道治理长度1381.2m。复兴河治理岸线长度为2029.2m,其中左岸岸线长度818.1m,右岸岸线长度Llm。工程河道护岸型式枭用C25混凝土挡土墙镇脚+斜坡式护岸+堤顶道路，仿木桩护脚+斜坡式护岸，仿木桩护脚+斜坡式护岸+堤顶道路以及仿木桩护脚+斜坡式护岸+C3O碎悬臂式挡土墙+堤顶道路。河道堤顶道路整治采用100mm彩色混凝土面层境整治，同时完善便民设施和水土保持等综合任务。稳固岸坡，降低洪水冲刷危害。目前，河道两岸未形成封闭的防洪体系。工程河段下游河段右岸有已成堤防，本次工程建设将与下游进行衔接，通过修建护岸，河道疏浚等工程措施规整河道、稳固河岸，使河道两岸抗冲刷能力大大提高。（2）美化环境、完善便民设施近年来，随着人们对生态环境的日趋重视，相关的“生态环保”、“人水和谐”理念已纳入各地规划的建设范畴之中，根据工程建设与生态环境结合的规划原则一一充分利用山水资源建设高标准的生态、生活环境，重视绿化建设；创造优美舒适的居住环境，重视居住区、工业区的配套服务设施建设。因此为适应乡镇规划，美化环境，为当地居民提供更优质的生活质量，工程沿岸设置了人行步道，为人们提供舒适的休闲娱乐健身空间；为方便村民活动修建了下河梯步。工程的实施达到了美化环境、完善便民设施的目的。（3）水土保持目前，工程河段沿河岸线不规整，治理河段仅有少许已建堤防，原有土堤存在失稳隐患。多数岸坡现状仍然主要用于农业耕作，由于土地的无序耕作，沿岸的生态植被遭到严重破坏，在强暴雨和大洪水的冲蚀下，水土流失严重：且在水流冲刷和风蚀作用下，软弱岩体存在失稳隐患，水土流失进一步扩大。工程建设后，河势稳定，岸线平顺、美观，可有效防治水土流失，同时可充分利用施工过程中产生的土石方，对局部低洼地带进行回填造地，这不仅消除岸坡失稳隐患，还新增了建设用地，确保小渡镇河道整治工程建设稳步推进。因此本次河道治理的任务还兼顾水土保持。潼南区复兴河流域（小渡片区）综合整治工程将提升现有河道的感官面貌，不但改善了当地的人居环境，而且还加快了河床水生态环境及周遭陆上生态群落恢及平衡，更重要的是保证了综合治理成果的持久稳定，使人与自然和谐相处。2、混凝土构件正截面的表面最大裂缝宽度计算值在荷载作用下，混凝土构件正截面的表面最大裂缝宽度计算值不应超过表5. 3-1规定的限值。表5.3T混凝土构件表面最大裂缝宽度限值和裂缝控制等级环境类别钢筋混凝土结构预应力混凝土结构最大裂健宽度限制（Mo裂缝控制等级裂舞计算宽度限制（mm）0.4三0.2二0.3二一三0.25-四0.2-五0.15-本工程水工建筑物所处的侵蚀环境类别为三类，构件表面最大裂缝宽度不超过0.25mmo3、水工结构混凝土强度等级合理使用年限为30年的水工结构混凝土强度等级宜与合理使用年限为50年的水工结构一致。表5.3-2配筋混凝土耐久性基本要求环境类别混凝土最低强度等级最小水泥用量<kgmy）最大水股比最大氯离子含ft（%）最大碱含量（kgm,）C202200.601.00不限制二C252600.550.303.00三C253000.500.203.00四C303400.450.102.50五C353600.400.062.50本工程配筋混凝上强度等级不低于C25,水泥用量不小于300kgmJ,水胶比不大于0.5,氯离子含量不超过0.2%,碱含量小于3.0kgm4、水工结构钢筋的混凝土保护层厚度合理使用年限为20年时，其保护层厚度应比表5.3-3所列值。铺设，垫层采用4%水泥稳定级配碎石底基层100mm,道路宽度3.5m2.0m,总长度为2467.0m,其中3.5m宽道路长度为1426m,2.0m到道路长度为1012m。工程主要由护岸工程、河道疏浚、附属建筑物等工程组成。其中：D新建护岸长度2029.2m；2）河道疏浚1381.2m；3）附属工程：新建下河梯步4处，新建排水沟818.1m,C25混凝土回填长度53.0m,院坝硬化3500m2,景观石碑2座。2、张家沟河道整治工程（场镇段）张家沟河道整治工程（场镇段）主要建设内容：张家沟河道治理长度224.8m。张家沟治理岸线长度为93.7m,其中左岸岸线长度31.2m,右岸岸线长度62.5m。工程河道护岸型式采用仿木桩护脚+斜坡式护岸以及仿木桩护脚+斜坡式护岸+堤顶道路。河道堤顶道路整治采用100mm彩色混凝土面层铺设，垫层采用4%水泥稳定级配碎石底基层100mm,道路宽度2.0m,总长度为62.5m。工程主要由护岸工程、河道疏浚工程组成。其中：1）新建护岸长度93.7m；2）河道疏浚79.1m。5.3工程合理使用年限及耐久性5.3.1 工程合理使用年限根据水利水电工程合理使用年限及耐久性设计规范（SL654-2014）本工程合理使用年限为30年，永久性水工建筑物的合理使用年限为20年。5.3.2 耐久性设计1、侵蚀环境根据侵蚀环境条件分类，工程区河段地表水对对混凝土、混凝土中的钢筋无腐蚀性，对钢结构具弱腐蚀性，属温和地区。水工建筑物长期处于局部水位变化区及有轻度化学侵蚀性地下水的地下环境，为三类。泥量不得大于3%；石子为碎石，其中针、片状颗粒的含量不大于25%。碎石：采用灰岩料，单轴饱和抗压强度标准值不小于30MPa,最大粒径为40mrn,粒径V5mm的颗粒含量45%55%,小于0.075mm的颗粒含量小于5%。块石料：要求石料为抗风化性能好，质地坚硬的灰岩；灰岩湿抗压强度不小于30Mpa,软化系数大于0.8,综合直径不小于0.3m。回填料：开挖料经挑选后作为堤后土石回填料，采用分层碾压填筑，幅压压观碾压干密度不小于20.5KNm3o渗透系数不小于5.0X10Ws<.5.7附属工程5.7.1 排水沟设计场镇段河道堤顶道路外侧设置排水沟，采用C25混凝土浇筑，净空尺寸为0.3m×0.3m,边墙厚度为0.2m,排水沟长度为818.1m。5.7.2 下河梯步为了便于护岸检修、防洪抢险和当地居民生活需要，突出亲水休闲、实现人水相亲，在护岸工程河段沿线每隔一定距离设置梯道与堤顶人行（生产）便道连通。根据工程实际情况，工程河段在方便下河或沿河聚居区等重要位置设一下河梯道，具体位置可根据现场实际情况调整。场镇段河道场镇段河道新建下河梯步4处，采用M7.5浆砌砖砌筑，梯步宽2.0m,踏步宽0.30m,高0.15m,两侧路沿M7.5浆砌砖砌筑，宽0.3m。5. 8主体工程施工5.1 .1施工工序本工程为了降低施工强度，根据施工总进度计划安排，堤防基础开挖前应完成场内三通、生产生活及临时设施搭建等准备工作。工程河段施工现场场地开阔，施工单位之间干扰较小，有利于加快施工进度和提高工程质量。施工顺序为由外向内，堤体填筑自下而上，沿堤线分段逐步进行。施工程序为表5.3-3混凝土保护层最小厚度单位：三项次构件类别环境类别二三四五1板、墙20253045502梁、柱、墩30354555603截面厚度小于2.5m的底板及墩墙-40506065本工程水工建筑物所处的侵蚀环境类别为三类，配筋构件为梁、板，板、墙的钢筋最小保护层厚度为30mm,梁的钢筋最小保护层厚度为45mm。54设计护岸顶高程根据堤防工程设计规范（GB50286-2013）,护岸顶高程=设计水面线+护岸顶超高。结合工程实际，本工程场镇段河道岸坡护岸至现状地面高程或者10年一遇洪水高程。复兴河河道整治工程（场镇段）河段右岸堤顶高程为223.83m221.51m,左岸堤顶高程为225.54m218.30m；张家沟河道整治工程（场镇段）河段左岸堤顶高程为224.0m221.0m,右岸堤顶高程为244.0m222.0m。5.5 堤基处理基础上部为粉质土夹块碎石，厚度大于约2.05.Oni,下部下伏基岩为侏罗系中统沙溪庙组砂泥岩。镇脚及悬臂式挡墙基础均置于含碎石粉质粘土上。设计镇脚基础允许承载力不得小于100Kpa;悬臂式挡墙基础承载力不得小于150Kpao根据地质勘察成果，粉质粘土基础允许承载力为120KPa180Kpa,镇脚承载力满足要求，不需对基础进行处理。悬臂式挡土墙基础采用05m干砌块石。镇脚采用C25位浇筑，间隔IOin或地质变化处设置分缝，缝宽2cm,缝中嵌填聚乙烯泡沫板。5.6 护岸体材料设计C25碎：碎强度等级为C25,水泥选用425号以上的普通硅酸盐水泥；沙的含成若干个面积大致相等的填筑块，在填筑块内依次完成填筑的各道工序，使各工作面上所有工序能够连续进行。工作面的划分应根据作业面面积大小，并随填筑高程来划分。各工作面之间插上小旗或划线作为标志，并保持同时上升，避免出现高差，否则容易混乱，形成超压或漏压事故。(2)堤体碾压填筑堤体填筑料碾压填筑均由5t自卸汽车运至作业面填筑区以后，采用推土机摊铺平整。铺整方法主要有进占法、后退法、混合法三种方式。进占法铺料是运料汽车在新填的松料上逐步向前卸料，并用推土机随时整平。主要优点是：容易整平，容易控制堆石的填筑厚度，为重车或振动碾行驶提供较好的工作面，有利于减少推土机履带、汽车轮胎和振动碾的磨损，但这种方法易使石料分离。后退法铺料是运料汽车在已压实的层面上后退卸料，形成许多密集的料堆，再用推土机整平。这种方法可以改善石料分离情况，但却使堆石体层面不易整平，层厚也不易控制，为振动碾压带来一些困难。混合法铺料是在已压实的层面上先用后退法卸料，组成一些分散的料堆，再用进占法卸料，用推土机整平达到所要求的层厚。铺料时采用大功率推土机，在刀片上施加压力，以便控制层厚、做到随卸随平、一次摊铺到设计厚度。(3)与岸坡结合部位的填筑地基要求不能有反坡，因为在反坡的情况下，不易填满，也无法靠近边坡碾压,故反坡部位应予削坡、填混凝土(或浆砌石)处理，填筑体与岸坡或碎建筑物结合部填筑时，如不采取适当的措施易出现大块石集中现象，加之振动碾不易靠近碾压，而该部位填筑质量的好坏对填筑体及周边缝的变形有较大的影响。因此该部位应利用粒径较小、级配较好的料采用小型振动碾碾压或夯锤夯实。(4)分期分段填筑时结合部的施工施工单位进场一场内施工道路修建一导流建筑物施工一基础土石方开挖一堤体施工一土石方回填一堤顶施工，同时施工中穿插其他建筑物等施工。5.8.2 基础开挖堤防工程基础开挖主要由机械施工辅以人工修整，土石方开挖施工前，提前形成进入施工作业面的施工道路。堤防基础开挖程序为：由上至下，分段逐层开挖。土方开挖采用分层横向全宽挖掘法，主要施工机械为LOnr'挖掘机配8t自卸汽车运输，开挖弃土、按照材料分区的要求运至临时堆码场或按相应的填筑标准堆放于临近堤后回填区内，弃渣运至各河段指定堆渣点堆放。本工程堤基主要以砂卵石层为基础，开挖后地基承载力需满足相关设计要求。挡墙基础石方开挖采用履带式液压岩石破碎机破碎，挖运方式、堆放地点、填筑方法和土方开挖相同。5.8.3 堤身填筑本工程施工所采用的土石料质量，应符合SL251-2O15水利水电工程天然建筑材料勘察规程的要求。土石混合料填筑：料场开采料采用双自卸汽车运输至填筑点，开挖利用料采用推土机推运或LOm3挖掘机挖运，大体积填筑区采用Iot振动碾碾压，边坡采用8t斜坡振动碾碾压，小范围采用蛙式打夯机夯实。部分外来料在不具备填筑条件时已在后侧沿线堆存，填筑时须采用1.0n挖掘机逐层挖运处理，确保碾压质量。施工参数(如铺料厚度、洒水量、碾压遍数、行进速度等)应根据料源、施工工艺和施工机具现场作碾压试验确定。(1)作业面填筑的流水作业法作业面施工包括铺料、洒水、碾压三道主要工序，同时有超径石处理、坡面整坡、斜坡碾压及防护等项工作。为提高施工效率，避免相互干扰，确保施工安全。石料填筑作业应采用流水作业法组织施工，即把整个作业面适当地划分工作面，形理完毕再浇筑混凝土。基岩面浇筑仓在浇筑第一层混凝土前，必须先铺一层23cm厚的水泥砂浆，砂浆水灰比应与混凝土的浇筑强度相适应，铺设施工工艺保证混凝土与基岩面结合良好。3）模板安装：用标准钢模板或者木模板，局部区面根据平面展开图用木板制作加工而成。安装前，按结构物外形设计尺寸进行测量放样，多方向设立控制点，以便削正。架模时，将模板锚固在木支撑上，再将木支撑支承到坚固的地面上。4）混凝土浇筑：采用商品混凝土，由6.Om*混凝土搅拌车运输至各施工段混凝土浇筑现场，溜槽入仓，人工架立模板（组合钢模），人工平仓，插入式振捣器捣实。5）伸缩缝处理：伸缩缝施工在混凝土施工完成后进行，在进行混凝土浇筑施工时，先在分缝处按设计厚度与模板一起安装上沥青木板。6）混凝土拆模养护：混凝土收仓完毕后1218小时内即开始洒水养护，保持混凝土表面湿润，并铺盖草帘保湿，在正常温度下养护7天后可除去覆盖。混凝土模板拆除时限必须符合施工图纸规定，不承重侧面模板在混凝土强度达到其表面及棱角不因拆模而损失，方可拆除，承重模板在混凝土强度达到设计值时方可拆除。5.&5硅仿木桩施工用于本工程的睑仿木桩，由有相应资质的生产厂家按本工程施工设计图预制完成。碎仿木桩出厂时，应由该厂家提供产品检验报告及产品合格证书。<1）施工工艺流程测量放线一挖、填工作面一桩位放样一打仿木桩（仿木桩施工前需进行试桩试验，以确定是否满足设计要用）。（2）施工准备a吊运、装卸、堆置时，桩身不得遭受冲击或振动，以免因之损及桩身。仿木桩使用时，应按运抵工地之先后次序使用，同时应检查仿木桩是否完整。仿木桩储存地基须坚实而平坦，不得有沉陷之现象。h碎仿木桩制作时，严格执行本工程设计图纸，IL外形直顺光圆；小端制成分期分段填筑的结合部位容易出现漏压与欠压的质量事故，因为振动碾压时，靠近外坡都存在一定厚度的松坡无法压实，另外在填筑上层料时很难避免上层料物不向下部溜滑，从而又增加了松坡带的厚度。这部分松料需在下一期填筑外部料时加以处理。对于一坡顶收坡的处理方法是：先超填一定厚度（超填厚度可控制在500mm左右），再利用反铲进行削坡，将松料挖出到上部松填处，铺平然后碾压。根据结构设计，坡体采用土石混合料碾压填筑，8t自卸汽车运输，IOt振动碾碾压，边坡采用8t斜坡振动碾碾压。施工参数（如铺料厚度、洒水量、碾压遍数、行进速度等）应根据料源、施工工艺和施工机具现场作碾压试验确定。每层填筑料施工按铺设土工格栅、铺料、洒水、碾压和质检等工序进行，各填筑区宜均匀上升，相邻两填筑区段高差不大于3.0m,新旧填筑搭接区和填筑边角部位以及墙后填筑料应采用夯锤夯实或削坡搭接碾压。5.8.4 混凝土浇筑本工程混凝土浇筑包括C20碎垫层、C25碎镇脚等。混凝土采用0.4?搅拌机拌制，胶轮车上料，溜槽、溜筒直接入仓，人工架立模板（组合钢模），人工平仓，插入式振捣器捣实。混凝土根据仓面大小和入仓能力分别采用平铺法和台阶法，并优先考虑平铺法。铺料方向从下游至上游，铺料厚度50cm,采用台阶法时台阶宽度不小于2m,确保台阶层次清楚、有序，平仓和振捣主要选择DN50振捣棒振捣，振捣方式为梅花形布置，振捣时间以混凝土不再显著下沉，不出现气泡，开始泛浆为准。混凝土浇筑施工顺序为施工准备一基面清理一模板安装一混凝土浇筑一伸缩缝处理一混凝土拆模养护。1）施工准备：基坑开挖完成后，进行复测，按混凝土伸缩缝间距设放样桩。施工过程中，对测量的基准点、基准线和水准点设置防护设施，以免破坏。2）基面清理：基面验收合格后，将基础上的杂物、泥土及松动岩石清除，处钢筋绑扎：按照设计图纸确定的正确的绑扎顺序，再按照既定顺序进行绑扎。绑扎时注意水电安装的预留预埋要适时穿插，并作好成品保护。对柱子纵向插筋预先绑扎三道以上的定位箍筋，并将其固定牢固，以防插筋位移。浇筑碎时，还派专人负责看管插筋，浇碎工人也注意保护插筋。浇筑碎前，对钢筋规格、数量、间距进行全面检查，并作好隐蔽验收记录。5.8.6.2悬臂式挡土墙钢筋安装要求悬臂式挡土墙配筋图中，|，中号钢筋为受力钢筋，应锚入立板和底板，锚入长度不小于35d保护层50mm。YF号
