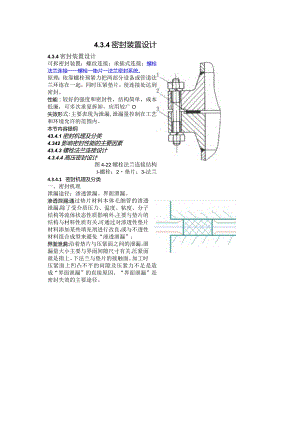

4.3.4密封装置设计4.3.4密封装置设计可拆密封装置：螺纹连接；承插式连接；螺栓法兰连接一一螺栓一垫片一法兰密封系统。原理：依靠螺栓预紧力把两部分设备或管道法兰环连在一起，同时压紧垫片，使连接处达到密封。性能：较好的强度和密封性，结构简单，成本低廉，可多次重复拆卸，应用较广O失效形式:主要表现为泄漏,泄漏量控制在工艺和环境允许的范围内。本节内容提纲43.4.1密封机理及分类4.342影响密封性能的主要因素43.4.3螺栓法兰连接设计4.3.4.4高压密封设计图4-22螺栓法兰连接结构I-螺栓；2垫片；3-法兰4.3.4.1 密封机理及分类一、密封机理泄漏途径：渗透泄漏、界面泄漏。渗透泄漏:通过垫片材料本体毛细管的渗透泄漏，除了受介质压力、温度、粘度、分子结构等流体状态性质影响外，主要与垫片的结构与材料性质有关，可通过对渗透性垫片材料添加某些填充剂进行改良，或与不透性材料组合成型来避免“渗透泄漏”；界面泄漏:沿着垫片与压紧面之间的泄漏，泄漏量大小主要与界面间隙尺寸有关。压紧面就是指上、下法兰与垫片的接触面。加工时压紧面上凹凸不平的问隙及压紧力不足是造成“界面泄漏”的直接原因。“界面泄漏”是密封失效的主要途径。(b)预紧工况(C)操作工况螺栓法兰连接的整个工作过程可用：图4-23尚未预紧工况、预紧工况、操作工况来说明(a)尚未预紧的工况将上、下法兰压紧面和垫片的接触处的微观尺寸放大，表面是凹凸不平的，这就是流体泄漏的通道。(b)预紧工况。(无内压)拧紧螺栓，螺栓力通过法兰压紧面作用到垫片上。垫片产生弹性或屈服变形，填满凹凸不平处，堵塞泄漏通道，形成初始密封条件。引入概念1"预紧比压y”：预紧(无内压)时，迫使垫片变形与压紧面密合，以形成初始密封条件，此时垫片单位面积上所需的最小压紧力，称为“垫片比压力”，用y表示，也称为最小压紧应力，单位为MPa。在预紧工况下，如垫片单位面积上所受的压紧力小于比压力y,介质即发生泄漏。y值仅与垫片材料、结构与厚度有关。(c)操作工况通入介质，压力上升导致:一方面，内压引起的轴向力，使上下法兰压紧面分离，垫片压缩量减少，密封比压(即，压紧面上的压紧应力)下降。另一方面，垫片弹性压缩变形部分产生回弹，补偿因螺栓伸长所引起的压紧面分离，使压紧面上的密封比压力仍能维持一定值以保持密封性能。引入概念2”操作密封比压”：为保证在操作状态时法兰的密封性能而必须施加(维持)在垫片上的压应力，称为操作密封比压。操作密封比压往往用介质计算压力的m倍表示，这里m称为“垫片系数”，无因次。防止流体泄漏的基本方法:在密封口增加流体流动的阻力当介质通过密封口的阻力大于密封口两侧的介质压力差时，介质就被密封。而介质通过密封口的阻力是借施加于压紧面上的比压力来实现的，作用在压紧面上的密封比压力越大，则介质通过密封口的阻力越大，越有利于密封。由以上分析，在确立法兰设计方法时，把预紧工况与操作工况分开处理，从而大大简化了法兰设计。为此，对两个不同的工况分别引进两个垫片性能参数，即“最小压紧应力”或“比压力”y以及“垫片系数”mo预紧比压y：定义为预紧（无内压）时，迫使垫片变形与压紧面密合，以形成初始密封条件，此时垫片所必需的最小压紧载荷，因以单位接触面积上的压紧载荷计，故也称最小压紧应力”，单位为MPa。y值仅与垫片材料、结构与厚度有关。垫片系数m：是指操作（有内压）时，达到紧密不漏，垫片所必须维持的比压与介质压力P的比值。不少生产实践和广泛的研究表明y和m值还与垫片尺寸，介质性质、压力、温度、压紧面粗糙度等许多因窜有关，而且m与y之间也存在内在联系。二、密封分类1、按获得密封比压力方法的不同a、强制密封：完全依靠连接件的作用力强行挤压密封元件达到密封。特点：预紧力大，约为工作压力产生的轴向力的1.11.6倍。b、自紧式密封：主要依靠容器内部的介质压力压紧密封元件实现密封。特点：预紧力小，介质压力越高，密封越可靠，约为工作压力产生的轴向力的20%以下。轴向自紧式密封：密封元件的轴向刚度小于被连接件的轴向刚度。径向自紧式密封：密封元件的径向刚度小于被连接件的径向刚度。半自紧式密封：属于非自紧式的强制式密封，但又具有一定的自紧性能，如双锥密封2、按被密封介质的压力大小中、低压密封：螺栓法兰结构，强制式密封。高压密封：多用白紧式密封、半自紧式密封。4.3.4.2 影响密封性能的主要因素一、螺栓预紧力1、预紧力使垫片压紧实现初始密封。2、适当提高预紧力可增加垫片的密封能力，即在正常工况下保留较大的接触面比压力。3、预紧力不宜太大，否则使垫片整体屈服丧失回弹能力，甚至将垫片挤出或压坏。4、预紧力应均匀地作用到垫片上，可采取减小螺栓直径、增加螺栓个数等措施来提高密封性能。二、垫片性能1、垫片变形能力和回弹能力是形成密封的必要条件。变形能力大的密封垫易填满压紧面上的间隙，并使预紧力不致太大；回弹能力大的垫片，能适应操作压力和温度的波动2、垫片应具有能适应介质的温度、压力和腐蚀等性能。3、垫片比压力y和垫片系数m：与垫片材料、结构与厚度关，还与介质性质、压力、温度、压紧面粗糙度等因素有关，而且m和y之间也存在内在联系。见表4-9,1943年Rossheim和Markl推荐而沿用至今。三、压紧面的质量压紧面乂称密封面，其形状和粗糙度应与垫片相匹配；使用金属垫片时其压紧面的质量要求比使用非金属垫片时高；压紧面表面不允许有刀痕和划痕；应能均匀地压紧垫片，保证平面度和垂直度。四、法兰刚度刚度不足：过大的翘曲变形，密封失效的主要原因之一。提高法兰刚度：增加法兰环的厚度、缩小螺栓中心圆直径、增大法兰环外径；采用带颈法兰或增大锥颈部分尺寸，提高抗弯能力。五、操作条件操作条件：指压力、温度及介质的物理化学性质对密封性能的影响。特点：压力、介质在温度的联合作用下，尤其是波动的高温下，会严重影响密封性能，甚至使密封因疲劳而完全失效。原因：高温下，介质粘度小，渗透性大，易泄漏；介质对垫片和法兰的腐蚀作用加剧，增加了泄漏的可能性；法兰、螺栓和垫片均会产生较大的高温蠕变与应力松弛，使密封失效；某些非金属垫片还会加速老化、变质，甚至烧毁。434.3螺栓法兰连接设计内容提纲一、螺栓法兰连接的密封性设计二、法兰结构类型及标准三、法兰强度设计计算简述一、螺栓法兰连接的密封性设计螺栓法兰连接设计关键要解决两个问题：1.保证连接处“紧密不漏”；2.法兰应具有足够的强度，不致因受力而破坏。实际应用中主要是泄漏，很少有强度不足而破坏。密封性能：压紧面，垫片法兰压紧面的选择压紧面主要根据工艺条件、密封口径以及垫片等进行选择。形式有：有全平面（a）,突面（b）,凹凸面（C）,梯槽面（d）,及环连接面（或称梯型槽）（e）等其中以突面、凹凸面、梯槽面最为常用。各压紧面结构简介突面压紧面：简单，加工方便，装卸容易，易于防腐衬里。压紧面可以是平滑的，适用于PNW2.5MPa场合。带沟槽的（24条、宽X深为0.8mmX0.4mm、截面为三角形周向沟槽），防止非金属垫片被挤出，适用更广。容器法兰可用至6.4MPa,管法兰甚至可用至2542MPa,但随着公称压力的提高，适用的公称直径相应减小。凹凸压紧面：安装易于对中，有效防止垫片被挤出，适用于PNW6.4MPa的容器法兰和管法兰。梯槽压紧面：由梯面、槽面配合构成，垫片安放在槽内，不会被挤出压紧面，较少受介质的冲刷和腐蚀，所需螺栓力较小，但结构复杂，更换垫片较难，只适用于易燃、易爆和高度或极度毒性危害介质等重要场合。a.平面b.凸面c.凹凸面d.槽槽面e.环连接面（T型槽）（2）垫片的选择根据：介质的压力、温度、腐蚀性和压紧面的形状，兼顾价格、制造、更换是否方便等因素来选择。选择：垫片的结构形式、材料、尺寸基本要求：垫片的材料不污染工作介质、耐腐蚀、具有良好的变形能力和回弹能力，在工作温度下不易变质硬化或软化、能重复使用等。（表4-10垫片选用表）（3）螺栓设计内容：根据密封所需压紧力大小计算螺栓载荷，选择合适的螺栓材料，计算螺栓直径与个数，按螺纹和螺栓标准确定螺栓尺寸，最后验算螺栓间距。a垫片压紧力已知垫片材料的性能（m,y）及垫片的计算密封宽度，就可计算出一定直径和压力下垫片所需的压紧力。预紧时：K=血场式中Fa预紧状态下，需要的最小垫片压紧力；b一垫片有效密封宽度：y一垫片比压力，由表4-9查得，MPa0DG一垫片压紧力作用中心圆计算直径，mm；当bo6.4mm时，DG等于垫片接触的平均直径；当bo>6.4mm时，DG等于垫片接触的外径减去2b；操作时：需要的压紧力由操作密封比压引起，由于原始定义m时是取2倍垫片有效接触面积上的压紧载荷等于操作压力的m倍，所以计算时操作密封比压应为2mpc.则：FF=（4-60）式中Fp一操作状态下，需要的最小垫片压紧力，N：m一垫片系数，由表4-9查得；Pc计算压力，MPao关于460和4-61试中的有效密封宽度b和密封基本宽度bo：bo一垫片基本宽度（八见表4-11）当bo6.4mm时，b=bo当 bo > 6.4mm 时, b.螺栓载荷计算(4-61)B=心苞:253百预紧状态：需要的最小螺栓载荷等于保证垫片初始密封所需的压紧力，Wd=K(4-62)式中Wa一预紧状态下需要的最小螺栓载荷，N；操作状态：需要的最小螺栓载荷，由二部分组成：介质产生的轴向力和保持垫片密封所需的垫片压紧力，即："F+/=/物,+2血励口4(4-63)式中Wp一操作状态下，需要的最小螺栓载荷，N：C.螺栓设计原则：螺栓与螺母应采用不同材料或同种材料但不同的热处理条件，使其具有不同的硬度，螺栓材料硬度应比螺母高30HB以上；为了保证预紧和操作时都能形成可靠的密封，应分别求出两种工况下螺栓的截面积，择其大者为所需螺栓截面积，从而确定螺栓直径与个数。预紧状态：按常温计算，螺栓所需截面积Aa为：司,(4-64),式中5常温下螺栓材料的许用应力，MPaoWv4二F操作状态：按螺栓设计温度计算，螺栓所需截面积Ap:b,(4.65),式中b*设计温度下螺栓材料的许用应力，MPao需要的螺栓截面积Am=max(Aa,Ap)确定螺栓直径与个数°Jn,do一一螺纹根径或螺栓最小截面直径n螺栓个数设计时，do与n是互相关联的未知数。先假设螺栓个数nN应为偶数，最好是4的倍数算出螺栓根径do将do圆整为罗纹标准公称直径，螺栓公称直径一般不小于M12实际螺栓截面积不小于Am螺栓个数n： 个数多，垫片受力均匀，密封效果好。 个数太多，螺栓间距变小，可能放不下扳手，引起装拆困难。 法兰环上两个螺栓孔中心距应该在二五Db/n应在(3.5)dB的范围。 个数太少，螺栓间距太大，螺栓孔之间将引起附加的法兰弯矩，且垫片受力不均导致密封性下降，因此，螺栓最大间距不超过4啾6fL = 2小病指d螺栓公称直径，mm,f法兰有效厚度，mm,查表4-12二、法兰结构类型及标准法兰分类方法较多按法兰接触面宽窄(窄面法兰：法兰的接触面处在螺栓孔圆周以内；宽面法兰：法兰的接触面扩展到螺栓孔圆周外侧)按法兰应用场合(容器法兰、管法兰)，与此对应，法兰标准也有容器法兰和管法JLZL1、发兰结构类型法兰的基本结构形式按组成法兰的圆筒、法兰环、锥颈三部分的整体性程度分为：松式法兰、整体法兰和任意式法兰。a、松式法兰 指法兰不直接固定在壳体上或者虽固定而不能保证与壳体作为一个整体承受螺栓载荷的结构 如活套法兰、螺纹法兰、搭接法兰等，这些法兰可以带颈或者不带颈，见图4-26(a)、(b)、(c)o 其中活套法兰是典型的松式法兰，其法兰的力矩完全由法兰环本身来承担，对设备或管道不产生附加弯曲应力。 因而适用于有色金属和不锈钢制设备或管道上，且法兰可采用碳素钢制作，以节约贵重金属。 但法兰刚度小，厚度较厚，一般只适用于压力较低的场合。b、整体法兰 将法兰与壳体锻或铸成一体或经全熔透的平焊法兰，见图4-26(d)、(e)、(f)所示。 这种结构能保证壳体与法兰同时受力，使法兰厚度可适当减薄，但会在壳体上产生较大应力。 其中的带颈法兰可以提高法兰与壳体的连接刚度，适用于压力、温度较高的重要场合。c、任意式法兰 从赢来喜，这种法兰与壳体连成一体，但刚性介于整体法兰和松式法兰之间，见图4-26(g)>(h)、(i)O 其计算按整体法兰，当法兰颈部厚度3oW15mm,法兰内直径Di/3。辽300,计算压力pc<2MPa,tW370C时 可简化作为不带颈的松式法兰计算。(8)<h> G) 图4-26法兰结构这类法兰结构简单，加工方便，故在中低压容器或管道中得到广泛应用。<«)(0类型(松式法兰)2、法兰标准为简化计算、降低成本、增加互换性，世界各国都制订了一系列法兰标准。实际：应尽可能选用标准法兰。只有使用大直径、特殊工作参数和结构形式时才需自行设计。分类：管法兰、容器法兰。相同公称直径、公称压力的管法兰与容器法兰的连接尺寸各不相同，二者不能相互套用。选择法兰的主要参数是公称压力和公称直径。a公称直径（DN）公称直径是容器和管道标准化后的尺寸系列，按国家标准规定的系列选用。容器法兰：是容器内径（用管子作筒体的容器除外）；管法兰：是指名义直径，是与内径相近的某个数值，公称直径相同的钢管，外径是相同的，由于厚度是变化的，所以内径也是变化的，如DNlOO的无缝钢管有108X4、108X4.5、6108X5等规格。b.公称压力（PN）公称压力是压力容器或管道的标准化压力等级。指规定温度下的最大工作压力，并经过标准化后的压力数值。选取：与设计压力相近且又稍高一级的公称压力。当容器零部件设计温度升高且影响金属材料强度极限时，则要按更高一级的公称压力选取零部件。用PN表示，如PNO.25、PN4.0等。国际通用的公称压力等级有两大体系，即欧洲体系和美洲体系。欧洲体系中常用的公称压力等级（Sl制）：0.25、0.6、1.0、1.6、2.5、4.0、6.3、1（）.（）、16.0、25.0MPa等；美洲体系中常用的公称压力等级（Sl制）：2.0、5.0、11.0、15.0、26.0、42.0MPa等。欧美有些国家还习惯采用ClassJ:数值与实际压力无任何关联。c.容器法兰标准中国压力容器法兰标准为JBT470（）4707压力容器法兰。标准中给出了甲型平焊法兰、乙型平焊法兰和长颈对焊法兰等三种法兰的分类、技术条件、结构形式和尺寸，以及相关垫片、螺栓型式等。公称压力范围为0.25-6.4MPa,公称直径为3OO3OOOmm.d.管法兰标准国际上管法兰标准主要有两个体系，即欧洲体系（以DlN标准为代表）以及美洲体系（以ASME/ANSIB16.5管法兰和附件、B16.47大直径钢法兰标准为代表）。中国管法兰标准，主要有国家标准GB91129125钢制管法兰，机械行业标准JBT7490管路法兰和垫片以及化工行业标准HG205922（）635钢制管法兰、垫片、紧固件（包括欧洲体系和美洲体系）等。e.标准法兰的选用依据：根据容器或管道的公称直径、公称压力、工作温度、工作介质特性以及法兰材料进行选用。容器法兰：公称压力一一是以16Mn在200°C时的最高工作压力为依据制订的，因此当法兰材料和工作温度不同时，最大工作压力将降低或升高。例：PN2.5长颈对焊法兰（JB4703）,在-20200C时的允许工作压力为2.5MPa,但若将它用于400°C,它的最高允许工作压力为1.93MPa；若改用20号钢制造，则.202（X）°C的允许工作压力为1.81MPa,而温度升高到400C时，允许工作压力降低为L26MPao因此，选用的法兰压力等级应不低于法兰材料在工作温度下的允许工作压力。管法兰也有类似的规定，具体可参阅有关标准。三、法兰强度设计计算简述说明：对非标准法兰，应在选定法兰、垫片的材料和形式后，参考法兰标准系列初拟法兰尺寸，然后进行应力计算，使其各部分尺寸能够满足相应强度要求。法兰结构虽然简单，但因影响因素较多，受力情况复杂，所以很难用严密的理论进行分析计算。另一方面，虽然法兰刚度不足是导致过大变形而引起泄漏的原因之一，但目前国内外多数规范中的法兰设计方法基本上仍从强度考虑，控制法兰中的应力值作为设计依据。计算方法分类：一类是以弹性分析为基础的计算方法，即将法兰中的应力控制在弹性范围内；使用经验丰富，世界各国的广泛使用。另一类是以塑性分析为基础的设计方法，对法兰的强度以塑性失效设计准则加以控制。(1)弹性分析法简述力学模型近似假设：a.法兰环和壳体(或接管)均处在弹性状态，即不发生屈服或蠕变:b.作用于法兰的外力矩，近似地认为由均匀作用于法兰环内外圆周上的力所组成的力偶来代替；c.把法兰环视为一矩形截面的圆环或环板，在外力矩作用下，矩形截面的变形只是使横截面旋转一定的角度6,法兰的截面并不发生任何畸变和弯曲；d.将螺栓孔的影响略去，把法兰视为实心圆环或环板;e.法兰环和壳体都只受螺栓力所引起的力矩作用，忽略介质内压(或外压)对法兰环或壳体直接引起的应力。两种弹性分析法计算方法：铁木辛哥法(TimOShenkO)和沃特斯法(VVaters).铁木辛哥法：从计算角度将法兰划分为活套法兰和整体法兰两大类，划分方法与前述法兰结构的分类基本一致。计算活套法兰：把法兰当作受扭转的矩形截面圆环来考虑，即矩形截面的法兰环在受扭转作用后只能绕环的形心旋转而不会产生弯曲或畸变，因而法兰环的形状仍保持矩形；计算准确性高。计算整体法兰：把法兰和与之相连的筒体视为一个整体，在法兰环与筒体连接处结构不连续，需通过变形协调方程进行求解。步豚较繁，对高颈法兰，由于忽略了高颈的作用，所得结果偏于保守沃需斯法：对法兰的应力分析和铁木辛哥法计算整体法兰的方法类似，所不同的是，沃特斯法将法兰环不是作为圆环，而是作为环板进行分析，并且考虑了法兰锥颈的作用。高颈法兰的应力分析的力学模型如图427所示。(a)作用于法兰的螺栓载荷W、轴向流体静压力Pl、P2及垫片反力P3都是已知的。(b)根据这些力计算出作用于法兰的外力矩，并将此外力矩由均匀作用于法兰环内外圆周的力P所组成的当量力偶来代替。(C)将法兰分成壳体、锥颈和法兰环三部分，在壳体至锥颈、锥颈至法兰环两个边缘处，存在边缘力和边缘力矩。在力学分析上，将壳体部分作为圆柱薄壳，锥颈作为变厚度圆柱壳，法兰环作为薄圆环板进行计算。然后根据变形协调方程求得边缘力和边缘力矩，再分别由薄壳和薄板公式求出各部分应力。上述理论求解过程十分繁琐，应力公式也很复杂，难以实现工程应用。沃特斯等人认为控制法兰强度的三个主要应力为法兰环上的最大径向应力和周向应力，以及锥颈上的最大轴向弯曲应力。工程上：在大量实验资料的基础上，把复杂的理论计算中要用到的各项系数绘制成一系列图表。计算法兰应力时，只需查用有关图表得到相应的系数值，即可算得各向应力并进行强度校核，因而形式简单，计算方便，是目前世界各国规范标准中主要采用的法兰设计方法。（2）非标准法兰设计步骤试算法：以直径和压力等级相近的标准法兰尺寸为基础。一确定非标法兰的初步结构和尺寸，对整体法兰，是在假设法兰锥颈和法兰环厚度的基础上计算法兰力矩及各项法兰应力。一一当应力与相应的许用应力相差较大时，应调整法兰锥颈或法兰环的尺寸，重复计算过程，一直至各项法兰应力小于相应的许用应力，并较接近时为止。参见GB150-1998钢制压力容器。（3）法兰强度校核条件锥颈上的最大轴向应力UH取小值:C7l5bU及°H2.5b1其中5；一法兰材料在操作温度下的许用应力，犬一壳体或接管材料在操作温度下的许用应力。法兰环上的最大径向应力幺：外旦切；法兰环上的最大环向应力,:锥颈有少量屈服：锥颈部分和法兰环所承受的力矩将重新分配，锥颈已屈服部分不能再承受载荷，其中大部分需要法兰环来承担，这就使法兰环的实际应力有可能超过以上的强度条件。因此为使法兰环不产生屈服，保证密封可靠，尚需对锥颈部分和法兰环的平均应力加以限制，即2J及2J焊接法兰的角焊缝或活套法兰的支承凸缘处的剪应力：预紧螺栓时：0.8n操作情况下：4.3.4.4高压密封设计重量：10%30%,成本：15%40%o一、高压密封的基本特点（1）一般采用金属密封元件，常用退火铝、退火紫铜和软钢；（2）采用窄面或线接触密封；（3）尽可能采用自紧或半自紧式密封，压力越高，密封越可靠。二、高压密封的结构形式（1）平垫密封特点：强制式密封，主螺栓预紧。中低压容器中常用的螺栓法兰连接结构相似，只是将宽面非金属垫片改为窄面金属平垫片。常用退火铝、退火紫铜或10号钢。应用：温度200、内径VlOoOmm的中小型高压容器上。它的结构简单，在压力不高、直径较小时密封可靠。但其主螺栓直径过大，不适用于温度与压力波动较大的场合。（2）卡扎里密封分类：外螺纹、内螺纹和改良卡扎里密封三种结构形式；特点：强制式密封，利用压环和预紧螺栓将三角形垫片压紧来保证密封，装卸方便，安装预紧力较小。介质产生的轴向力由螺纹套筒承担，不需要大直径主螺栓。应用：大直径和较高的压力范围，但锯齿形螺纹加工精度要求高，造价较高。(3)双锥密封特点：主螺栓预紧，径向半自紧式密封。预紧：拧紧主螺栓，使双锥环两锥面上的软金属垫片和平盖、筒体端部上的锥面相接触并压紧，达到足够的预紧密封比压；双锥环本身径向收缩，使间隙g消失；工作：内压升起，预紧密封比压减小，双锥环径向回弹，使两锥面上继续保留一部分比压；同时，双锥环内圆柱表面向外扩张，导致两锥面上的比压进一步增大，大于操作密封比压。设计：双锥环采用，20、25、35、16Mn、20MnMo、15CrMo及OCrI8Ni9等材料；两个密封面上均开有半圆形沟槽，沟槽中衬有软金属垫，如退火铝或退火紫铜等。双锥环应具有适当的刚性以保持回弹自紧力。截面尺寸过大：双锥环刚性大，要求预紧螺栓力大，工作内压所引起的径向自紧作用力小。截面尺寸过小：刚性不足，弹性回弹力不足，影响径向自紧力。设计尺寸双锥环高度:而，C=(0506;M,双锥环厚度:A双锥环r¾度，mm；B一双锥环厚度，mm；C-双锥环外侧面高度，mm；。m一双锥环中点处的弯曲应力，一般可按50100MPa选取。应用：结构简单，密封可靠，加工精度要求不高，制造容易，用于直径大、压力和温度高的容器。在压力和温度波动的情况下，密封性能也良好。(4)伍德密封特点：轴向自紧式密封，最早使用的结构。无主螺栓连接，密封可靠，开启速度快，压垫可多次使用：对顶盖安装误差要求不高；在温度和压力波动的情况下，密封性能仍良好。但其结构复杂，装配要求高，高压空间占用较多。预紧：拧紧牵制螺栓，使压垫和顶盖及筒体端部间产生预紧密封力工作：内压升起，密封力随压力升高、顶盖向上顶起而迅速增大，同时卸去牵制螺栓与牵制环的部分甚至全部载荷。设计：压垫和顶盖之间按线接触密封设计。压垫与筒体端部接触的密封面略有夹角(=5o),另一个与端盖球形部分接触的密封面做成倾角较大的斜面(=30°-35o)o(5)其它“C”形环密封、金属“O”形环密封、三角垫密封、八角垫密封、“B”形环密封及楔形垫自紧密封(N.E.C)等高压密封结构。(6)高压管道密封特点：与容器密封一样，要求具有密封性能良好、制造容易、结构简单合理、安装维修方便等特点。特殊：管道将承受很大的附加弯矩或剪力；管较长，热膨胀值大，受温度波动影响大；要便于拆卸。形式:强制式(平垫密封)：自紧式(径向自紧式一透垫自紧式)结构：密封面一一管端加工成B=20。锥面，透镜垫圈一一2个球面；预紧：拧紧螺栓，使透镜球面与管端锥面形成线接触密封，单位面积上的压紧力很大，使透镜垫与管端锥面之间有足够的弹性变形和局部塑性变形。工作：升压后透镜垫径向膨胀，产生自紧作用，使密封面贴合得更为紧密。高温型透镜垫：如图432(b)所示，有一个内环形空腔，当受内压作用后，内部介质压力作用在透镜垫的环形空腔内，使透镜垫向外膨胀，更紧密地与密封面贴合，使密封效果更好，同时还有一定的弹性，能补偿温度波动所造成的密封不实的影响。采用这种密封结构，管道与法兰不用焊接，而用螺纹连接，因而特别适合不宜焊接的高强度合金钢管的连接。三、提高高压密封性能的措施(1)改善密封接触表面即在保持密封元件原有的力学性能和回弹性能等特性的前提下，通过改善密封表面接触状况来提高密封元件的密封性能。常用方法：密封面电镀或喷镀软金属、塑料等，以提高密封面的耐磨性能，保护密封面不受擦伤，同时降低实现密封所需的密封比压，减小预紧力，如在空心金属“0”形环表面镀银：密封接触面之间衬软金属或非金属薄垫片，如在双锥密封面衬退火铝或退火紫铜等；密封面上镶软金属丝或非金属材料。(2)改进垫片结构采用由弹性件和塑性软垫组合而成的密封元件，依靠弹性件获得良好的回弹能力和必要的密封比压，同时依靠塑性软垫获得良好的密封接触面。(6)采用焊接密封元件结构：在两法兰面上先行焊接不同形式的密封焊元件，然后在装配时再将密封焊元件的外缘予以焊接。应用：容器或管道内盛装易燃、易爆、剧毒介质，或处于高温、高压、温度压力波动频繁等场合，可使封口完全密封时；当容器或管道内清洁、无需更换内件时也可采用该方法。四、螺栓载荷计算螺栓载荷是主螺栓、筒体端部和顶盖设计的基础。下面对最基本的平垫密封和双锥密封结构进行分析。伍德密封、卡扎里密封等高压密封的主螺栓载荷计算方法参阅文献第181页至第215页附录Go(1)平垫密封与中低压容器的平垫密封原理一样，密封力全部由主螺栓提供。既要保证预紧时能使垫片发生塑性变形(达到预紧比压y),又要保证工作时仍有足够的密封比压(即mpc)O但高压平垫采用窄面的金属垫片。垫片的y、m值按表4-9选用，密封载荷和主螺栓的设计计算见螺栓法兰连接。(2)双锥密封根据双锥环的密封原理计算出预紧状态下主螺栓载荷Wa和操作状态下主螺栓载荷Wp,并根据Wa、WP进行主螺栓设计。a.预紧状态下主螺栓载荷Wa预紧时应保证密封面上的软金属垫片达到初始密封条件，同时又应使双锥环产生径向弹性压缩以消除双锥环与平盖之间的径向间隙。为达到初始预紧密封，双锥密封面上必须施加的法向压紧力Wo=DGby0预紧时，双锥环收缩，与顶盖有相对滑动趋势，使双锥环受到摩擦力Fm的作用，摩擦力的方向如图4-35所示，其大小为FiJgP=DbytgpFm和Wo作矢量合成后再分解到垂直方向就是预紧时主螺栓必须提供的载荷Wa,即R_.sin(+p)Wa=Dby-COSQ由图4-35(a)可1.A-CU-知2cosa(4-68),代入上式得2cosCXcosp(4-69)式中DG-双锥环的密封面平均直径，A-CDq=Z)I+2B-Iga2D1双锥环内圆柱面直径，mm；P一摩擦角，钢与钢接触时P=8°30',钢与铜接触时P=I0°31',钢与铝接触时P=15°；A、B、C、a一双锥环的几何尺寸，见图435(a)o预紧时还同时应使双锥环产生径向弹性压缩，一般压缩至径向间隙g值完全消除，即双锥环的内侧面与平盖的支承面相贴合。此时的主螺栓载荷Wa,为：肥=码名应Q+Q)Dl(4-70)式中E-双锥环材料的弹性模量，MPa；g一径向间隙，g=(0.1%0.15%)Dl,mm；f一双锥环的截面积，/=，8-(牛尸坦a22mmo一般情况下，Wa要比Wa'大得多，这样主螺栓的预紧载荷只要按式(4-69)计算就可满足要求。图4-36双锥环工作时的力分析b.双锥环操作状态时的主螺栓载荷Wp操作状态下主螺栓将承受三部分力：内压引起的总轴向力F、双锥环自紧作用的轴向分力Fp和双锥环回弹力的轴向分力Fco即叫="+%+片(4-71)内压对平盖的轴向力：径向扩张力Vp:双锥环自紧作用的轴向分力Fp,由内压作用在密封环内圆柱表面的径向扩张力VP引起。Vp可由下式求出彩=也由"式中b-一双锥环的有效高度，mm；=-(÷Q2因双锥面有两个锥面，每一锥面受到的推力为Vp2,锥面上相应有一法向力Go向外扩张时受到摩擦力fm的作用，方向与预紧时相反，如图4-36(a)所示。G与fm的合力再分解，其垂直分力即为Fp:F=-tg(a-p)=-Z)Gg(-p)22(4-73)双锥环回弹力的轴向分力FcFc由环内的变形回弹力引起。存在回弹力的条件是双锥环始终处于压缩状态。压缩越大，环的回弹力越大。最大回弹力VRVr=4江笃为QG操作状态压紧面上的摩擦力方向如图4-36(b)所示，压紧面上的法向力和摩擦力的合力在垂直方向的分力FC为：FC=4里(-Q)=2Ef言tg(-Q)2Dl(4-74)操作状态下主螺栓载荷Wp将式(4-72)(4-74)代入式(4-71)即得Wp:=DHggQ)+2Ef-qN1(4-75)
