    建筑构件隔声设计报告书.docx

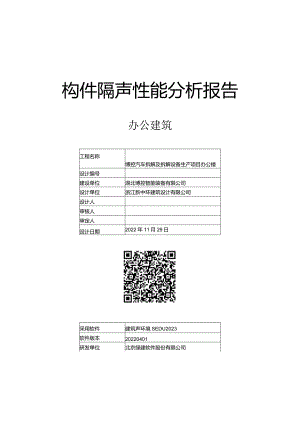

    构件隔声性能分析报告办公建筑工程名称博控汽车拆解及拆解设备生产项目办公楼设计编号建设单位湖北博控智能装备有限公司设计单位浙江新中环建筑设计有限公司设计人审核人审定人设计日期2022年11月29日采用软件建筑声环境SEDU2023软件版本20220401研发单位北京绿建软件股份有限公司正版授权码S01625BA032评价依据33求44隔声理论概述44.1 原理概要44.2 质量定律54.3 隔声算经验公式64.4 单值的量74.5 频葩正量85构件空气声隔声性能85.1 墙板的空气声隔声量85.1.1 墙板构造做法85.1.2 墙板空气声隔声性能95.2 门窗的空气声隔声量126楼板撞击声隔声性能137簸131建筑概况表Ll项目概况工程名称博控汽车拆解及拆解设备生产项目办公楼建筑面积(m2)地上1369.25地下0建筑层数地上3地下0建筑高度(m)地上13.75北向角度(°)90图1-1建筑模型2评价依据1 .绿色建筑评价标准GB/T50378-20192 .绿色建筑评价技术细则20193 .民用建筑隔声设计规范GB50118-20104 .建筑隔声评价标准GB/T50121-20055 .建筑声学设计手册6 .建筑隔声设计一空气声隔声技术7 .声学手册8 .噪声与振动控制工程手册9 .建筑声学设计原理10 .民用建筑绿色性能计算标准JGJ/T449-201811 .建筑设计资料集(2)第二版3标准要求绿色建筑评价标准GB/T50378第5.1.4条、第5.2.7条对建筑围护结构隔声性能提出了明确要求。控制项要求:5.1.4主要功能房间的室内噪声级和隔声性能应符合下列规定:1室内噪声级应满足现行国家标准民用建筑隔声设计规范GB50118中的低限要求;2外墙、隔墙、楼板和门窗的隔声性能应满足现行国家标准民用建筑隔声设计规范GB50118中的低限要求。评分项要求:5.2.7主要功能房间的隔声性能良好,评价总分值为10分,并按下列规则分别评分并累计:1构件及相邻房间之间的空气声隔声性能达到现行国家标准民用建筑隔声设计规范GB50U8中的低限标准限值和高要求标准限值的平均值,得3分;达到高要求标准限值,得5分;2楼板的撞击声隔声性能达到现行国家标准民用建筑隔声设计规范GB50118中的低限标准限值和高要求标准限值的平均值,得3分;达到高要求标准限值,得5分。4隔声理论概述声音通过围护结构的传播,按传播规律有两种途径。由此可将声音分为: 空气声:声源经过空气向四周传播的噪声,如室外交通噪声。 撞击声:两物体相互撞击产生的噪声,通过固体来传播,如楼板上行走的脚步声。图4-1空气声和撞击声4.1 原理概要声音通过围护结构的传播,按传播规律可将声音分为空气声和撞击声。墙、板、门、窗和屏障等构件作为建筑隔声材料,对于入射声波具有较强的反射,使透射声波大大减小,从而起到隔声作用。为了表示材料及构件的空气声隔声性能,常采用隔声量R这一指标来体现。R=IOIg-式中:一为构件的透射系数,透射声能与入射声能之比。构件的透射系数越小,隔声量就越大,隔声性能越好。对于高声阻、刚性、匀质密实的围护结构,通常越密实的材料对应结构的隔声性能越好。单层匀质密实墙的隔声性能和入射声波的频率有关,还取决于墙体的面密度、劲度、材料的内阻尼以及墙的边界条件等因素。现在的节能建筑一般采取多层复合墙板达到节能保温的效果,也可以增加墙体的隔声性能。图4-2单层匀质墙典型隔声频率特性曲线图4-3改善多孔材料的隔声特性实例I-tl缸rFl-量 1 2 3 4 5 6 7f iM3UIxIl IgA嗡Wft H W: (ng*)u>wn*",+&& :W5勿:,址、W 玄蚓*TW4.2 质量定律如果把墙看成是无劲度、无阻尼的柔顺质量、且忽略墙的边界条件,则在声波垂直入射时,可从理论上得到墙的隔声量的计算式:=IOigLtelSC人式中:m一墙单位面积的质量,加面密度,kgm2Po空气密度,kgm3c一空气中的声速,一般取344m/sf入射声波的频率,Hz一般情况下,mf>poC,即mfpoc>l,上式便可简化为:RU=20=20Igm+20Ig/-43如果声波并非垂直入射,而是无规入射时,则墙的隔声量为:=R,-5=20lgm÷20-48上述公式证明,墙的单位面积质量越大,则隔声效果越好,这一规律称为“质量定律",单位面积质量每增加一音,隔声量可增加6dBo入射声波的频率每增加一倍,隔声量也可以增加6dBo下图表示了质量定律直线:70正入射现场入射无规入射频率X面密度(HZXkgCn1:)图4-4由质量控制的柔性板的隔声量由于本式是建立在理论上的许多假定条件下导出的,计算值普遍比实测大,并不符合现场实际情况,所以一般隔声设计中采用经验公式进行隔声量计算。4.3 隔声量计算经验公式经验公式加进了实践的因素,即包括实验室测定、现场测定等研究成果,更接近实际。虽然不完全符合质量定律中的假定条件,但经验公式的基本变量还是质量m,质量大小控制隔声量,所以以质量定律为基本理论的隔声量经验计公式,是理论向实践的延伸。一般由混凝土材料组成的建筑构件空气声隔声情况可由建筑隔声设计空气声隔声技术书中推荐的经验公式进行构件隔声计算分析:R=231gm+Illg/-41(m2QQkgm2)R=131gn+Illg/-18(m2QQkgm2)构件(f=500Hz)隔声曲线一2 200Wmr200kirr504540面密度kem,图4-5构件500HZ隔声曲线砌体材料、保温层材料、轻钢龙骨材料等轻质材料的空气声隔声和撞击声隔声情况无法通过公式直接进行计算,一般采用与典型构造的现场检测值进行对比的形式来确定。4.4 单值评价量单值评价量是表征建筑或建筑构件隔声性能的单一fi,该值综合考虑了建筑或建筑构件在规定频率范围内的隔声性能。依据建筑隔声评价标准GB/T50121提供了单值评价量的计算方法。计权隔声量是表征构件空气声隔声性能的单值评价量,满足不利偏差Pi要求的最大值即为空气声隔声计权单值评价量,精确到IdB0D可采用公式法求得:t<100i«lpxw+i-xixnl-xl>oioxw+l-xlo式中:XWT气声隔声计权单值评价量;K,一第i个频带的基准值;X,一第i个频带的隔声量,精确到O.ldB;i一频带的序号,i=l5.代表1252000Hz范围内的5个中心频率。2)计权规范化撞击声压级是表征构件撞击声隔声性能的单值评价量,满足不利偏差要求的最小值再减5dB即为撞击声隔声计权单值评价量,精确到IdB,可采用公式法求得:Xj-Ki-XwSXt-Kl-Xw-5>Qpi=OXi-K1-Xfr-5Q式中:Xw-撞击声隔声计权单值评价量;XL第i个频带的撞击声压级,精确到0.1dBo表4.1各频带基准值Ki单位:dB倍频程频率125Hz250Hz500Hz1000Hz2000Hz空气声基准值-16-7034撞击声基准值220-3-164.5频谱修正量频谱修正量是因隔声频谱不同以及声源空间的噪声频谱不同,所需加到空气声隔声单值评价量上的修正值。当声源空间的噪声呈粉红噪声频率特性或交通噪声频率特性时,计算得到的频谱修正量分别是粉红噪声频谱修正量或交通噪声频谱修正量。建筑隔声评价标准GB/T50121中明确了频谱修正量Cj的算法:J=-IOlgZlo("“°一XFr式中:_/一频谱序号,j=1或2,1为计算C的频谱1,2为计算Ctr的频谱2;心L空气声隔声计权单值评价量;/1003150Hz的1/3倍频程或1252000Hz的倍频程序号;1.Tj号频谱的第i个频带的声压级;XL第i个频带的隔声量,精确到O-IdB0频谱修正量在计算时应精确到OldB,得出的结果应修约为整数。表4.2计算频谱修正量的声压级频谱单位:dB频率125Hz250Hz500Hz1000Hz2000Hz计算粉红噪声C的频谱1-21-14-8-5-4计算交通噪声Ur的频谱2-14-10-7-4-65构件空气声隔声性能5.1 墙板的空气声隔声量5.1.1 墙板构造做法构件隔声性能与构造的材料和做法息息相关。构件采用的工程材料和构造做法决定了构件的面密度,而面密度直接决定了墙体的隔声性能。对于轻质隔声墙板来说,虽然面密度较低,但构造中空气层、填充的吸声材料等因素都会使得构件隔声性能大大提升。本项目中建筑围护结构详细信息可见下表:表5.1建筑围护结构构造与材料清单构件材料厚度(mm)密度(kgm3)面密度(kgm2)总面密度(kgm2)外墙水泥砂浆6180011168建筑用岩棉板(特制硬板,压缩强度0.4Pa)301705专用砌筑砂浆砌加气混凝土砌块墙(注:水平灰缝与竖向灰舞厚度均15mm)B05级200670134水泥砂浆10180018隔墙1水泥砂浆20180036206专用砌筑砂浆砌加气混凝土砌块墙(注:水平灰缝与竖向灰睫厚度均15mm)B05级200670134水泥砂浆20180036隔墙2水泥砂浆20180036206专用砌筑砂浆砌加气混凝土砌块墙(注:水平灰翳与竖向灰缝厚度均15mm)B05级200670134水泥砂浆20180036屋顶陶徭地面砖、墙面砖10200020538水泥砂浆25180045细石混凝土保护层402500100绝热用挤塑聚苯乙烯泡沫塑料板,X15OX5OO型70332SBS高聚物改性沥青防水卷材6180011水泥砂浆20180036LC5.0轻骨料混凝土3080024钢筋混凝土1202500300楼板强化复合地板、竹拼地板810008377聚乙烯泡沫塑料4300现浇LC15全轻混凝土楼地面隔热层30110033钢筋混凝土1202500300水泥砂浆201800365.1.2 墙板空气声隔声性能本项目墙板的各频程下空气声隔声量可以通过经验公式计算,或者直接通过构造数据库中给出的构造隔声参数选取合适的空气声隔声量。符合质量定律的构件,可按面密度m计算各频率下的空气声隔声量R:R=23gm+llf-41(m200kgm2)R=13gm+llf-18(m<200kgm2)式中:m构件的面密度,kgm2;f入射声波的频率,Hz;可以选择相同或相近的构造隔声数据作为依据,如权威声学专业书籍、国家及地方图集、实验室检测数据等。对于非匀质墙体可以采用此种方法,利用参照构造的隔声数据进行隔声计算。注:表5.2中【隔声量来源】指明了计算采用的方法,“根据面密度计算”或“参照”相近构造的隔声量数据。表5.2墙板空气声隔声性能计算详表单位:dB构件计算过程参数办公室(办公建筑)外墙构造做法水泥砂浆6mm+建筑用岩棉板(特制硬板,压缩强度04Pa)30mm+专用砌筑砂浆砌加气混凝土砌块墙(注:水平灰缝与竖向灰舞厚度均15mm)B05级20Omm+水泥砂浆IOmm参照构造植物纤维石膏渣增强砌块190厚,双面抹10厚水泥砂浆面密度(kgm)168隔声量来源检测数据倍频程中心频率125Hz250Hz500Hz1000Hz2000Hz分频隔声量43.045.047.053.054.0不利偏差0.00.05.02.02.0计权隔声量52频谱修正量-3.0隔声性能49限值低限:45,高要求50结论满足平均要求办公室(办公建筑)与普通房间之间隔墙构造做法水泥砂浆20mm+专用砌筑砂浆砌加气混凝土砌块墙(注:水平灰缝与竖向灰睫厚度均15mm)B05级20Omm+水泥砂浆20mm参照构造植物纤维石膏渣增强砌块190厚,双面抹10厚水泥砂浆面密度(kg11f)206隔声量来源械崛倍频程中心频率125Hz250Hz500Hz1000Hz2000Hz分频隔声量43.045.047.053.054.0不利偏差0.00.05.02.02.0计权隔声量52频谱修正量-1.0隔声性能51限值低限:>45,高要求:>50结论满足高要求会议室(办公建筑)外墙构造做法水泥砂浆6mm+建筑用岩棉板(特制硬板,压缩强度之0.4Pa)30mm+专用砌筑砂浆砌加气混凝土砌块墙(注:水平灰缝与竖向灰缝厚度均15mm)B05级20Omm+水泥砂浆IOmm参照构造植物纤维石有渣增强砌块190厚,双面抹10厚水泥砂浆面密度(kgf)168隔声量来源椅则数据倍频程中心频率125Hz250Hz500Hz100OHz2000Hz分频隔声量43.045.047.053.054.0不利偏差0.00.05.02.02.0计权隔声量52频谱修正量-3.0隔声性能49限值低限245,高要求:50结论满足平均要求会议室(办公建筑)与普通房间之间隔墙构造做法水泥砂浆20mm+专用砌筑砂浆砌加气混凝土砌块墙(注:水平灰缝与竖向灰缝厚度均15mm)B05级20Omm+水泥砂浆20mm参照构造植物纤维石膏渣增强砌块190厚,双面抹10厚水泥砂浆面密度(kgf)206隔声量来源械崛倍频程中心频率125Hz250Hz500Hz100OHz2000Hz分频隔声量43.045.047.053.054.0不利偏差0.00.05.02.02.0计权隔声量52频谱修正量-1.0隔声性能51限值低限:>45,高要求:>50结论满足高要求办公室(办公建筑)与普通房间之间楼板构造做法强化复合地板、竹拼地板8mm+聚乙烯泡沫塑料4mm+现浇LC15全轻混凝土楼地面隔热层30mm+钢筋混凝土12Omm+水泥砂浆20mm参照构造70厚混凝土板+20厚实贴木地面面密度(kgm)377隔声量来源建筑声学设计手册倍频程中心频率125Hz250Hz500Hz100OHz2000Hz分频隔声量72.174.476.571.362.5不利偏差0.00.00.00.09.5计权隔声量68频谱修正量-2.0隔声性能66限值低限:>45,高要求>50结论满足高要求5.2门窗的空气声隔声量由于门窗隔声特性复杂,不适宜参照匀质墙体进行公式计算各频率下隔声量,本项目参考相关声学资料中相近构造的门窗的空气声隔声量进行计算表5.3门窗空气声隔声性能计算详表单位:dB构件计算过程参数办公室(办公建筑)的门构造名称内门,保温门(多功能门)参照构造木门60厚木门隔声量来源建筑吸声材伴后隔声材料钟祥璋编著倍频程中心频率125Hz250Hz500Hz1000Hz2000Hz分频隔声量24.024.031.035.039.0不利偏差0.03.03.02.00.0计权隔声量34频谱修正量-1.0隔声性能33限值低限之20,高要求役25结论满足高要求会议室(办公建筑)的门构造名称内门参照构造木门60厚木门隔声量来源建筑吸声花t料隔声材料钟祥璋编著倍频程中心频率125Hz250Hz500Hz1000Hz2000Hz分频隔声量24.024.031.035.039.0不利偏差0.03.03.02.00.0计权隔声量34频谱修正量-1.0隔声性能33限值低限之20,高要求25结论满足高要求办公室(办公建筑)外窗构造名称70系列平开(遮阳型6Low-E双银+12A+6暖边)参照构造夹层玻璃隔声窗8+0.76PVB+8隔声量来源建筑隔声与吸声构造08J931倍频程中心频率125Hz250Hz500Hz1000Hz2000Hz分频隔声量23.031.035.036.041.0不利偏差0.00.03.05.01.0计权隔声量38频谱修正量-5.0隔声性能33限值低限:225滴要求:30结论满足高要求会议室(办公建筑)外窗构造名称70系列平开(遮阳型6Low-E双银+12A+6暖边)参照构造夹层玻璃隔声窗8+0.76PVB+8隔声量来源建筑隔声与吸声构造08J931倍频程中心频率125Hz250Hz500Hz1000Hz2000Hz分频隔声量23.031.035.036.041.0不利偏差0.00.03.05.01.0计权隔声量38频谱修正量-5.0隔声性能33限值低限225,高要求:230结论满足高要求6楼板撞击声隔声性能物体的撞击、设备振动、卫生设备及管道使用都会产生固体噪声。根据隔声的质量定律,楼板具有一定的隔绝空气声的能力,但是由于楼板与四周墙体为刚性连接,将使振动能量沿着建筑结构传播。楼板的撞击声隔声性能要满足要求,以控制撞击声的影响。本报告参照相近楼板构造的撞击声计权隔声量,依据民用建筑隔声设计规范GB50118的要求,求得计权规范化撞击声压级来评价楼板的撞击声隔声性能。表6.1楼板撞击声隔声性能单位:dB构件构造参数办公室(办公建筑)顶板构造做法强化复合地板、竹拼地板8mm+聚乙烯泡沫塑料4mm+现浇LCl5全轻混凝土楼地面隔热层30mm+钢筋混凝土120mm+水泥砂浆20mm参照构造做法70厚混凝土板+20厚实贴木地面倍频程中心频率125Hz250Hz500Hz100OHz2000Hz分频隔声量72.174.476.571.362.5不利偏差0.00.02.50.34.5数据来源建筑声学设计手册计权规范化撞击声压级69标准限值低限:<75滴要求<65结论满足平均要求7结论根据上述计算可知,本项目围护结构隔声结果如下表所示:表7.1构件空气声隔声性能结果统计单位:dB构件单值评价量+频谱修正量标准限值结论办公室(办公建筑)外墙49低限:45,高要求N50满足平均要求办公室(办公建筑)与普通房间之间隔墙51低限:>45,高要求>50满足高要求会议室(办公建筑)外墙49低限:45,高要求50满足平均要求会议室(办公建筑)与普通房间之间隔墙51低限:>45,高要求50满足高要求办公室(办公建筑)与普通房间之间楼板66低限:>45,高要求>50满足高要求办公室(办公建筑)的门33低限:20,高要求25满足高要求会议室(办公建筑)的门33低限:220,高要求225满足高要求办公室(办公建筑)外窗33低限:25,高要求:30满足高要求会议室(办公建筑)外窗33低限:225,高要求230满足高要求表7.2楼板撞击声隔声性能统计单位:dB构件计权规范化撞击声压级标准限值结论办公室(办公建筑)顶板69低限:<75,高要求:<65满足平均要求综上,根据绿色建筑评价标准GB/T50378-2019和民用建筑隔声设计规范GB50118-2010评价要求,可得围护结构隔声评价结果及得分情况如下表:表7.3围护结构隔声性能评价结果单位:dB检查项评价依据结论得分空气声隔声控制项:5.1.4主要功能房间的外墙、隔墙、楼板和门窗的隔声性能应能满足现行国家标准民用建筑隔声设计规范GB50118中低限要求。满足评分项:5.2.7构件及相邻房间之间的空气声隔声性能达到现行国家标准民用建筑隔声设计规范GB50118中的低限标准限值和高要求标准限值的平均值,得3分;达到高要求标准限值,得5分。满足平均要求3分撞击声隔声控制项:5.1.4主要功能房间的外墙、隔墙、楼板和门窗的隔声性能应能满足现行国家标准民用建筑隔声设计规范GB50118中低限要求。满足评分项:5.2.7楼板的撞击声隔声性能达到现行国家标准民用建筑隔声设计规范GB50118中的低限标准限值和高要求标准限值的平均值,得3分;达到高要求标准限值,得5分。满足平均要求3分
