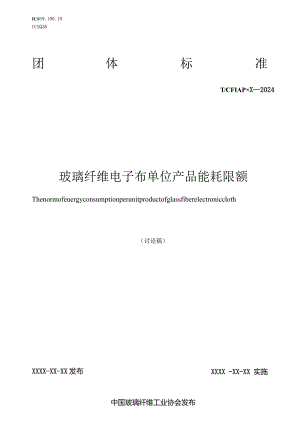

ICS59.100.10CCSQ36团体标准TCFIAP×X2024玻璃纤维电子布单位产品能耗限额Thenormofenergyconsumptionperunitproductofglassfiberelectroniccloth（讨论稿）XXXX -XX-XX 实施XXXX-XX-XX发布中国玻璃纤维工业协会发布本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意木文件的某些内容可能涉及专利。木文件的发布机构不承担识别专利的责任。本文件由中国玻璃纤维工业协会提出并归口。本文件负责起草单位：巨石集团有限公司。本文件参加起草单位：泰山玻璃纤维有限公司、建滔（广东）电子专用材料有限公司、河南光远新材料股份有限公司、黄石宏和电子材料科技有限公司、北京鉴衡认证中心有限公司、辽宁新洪源环保材料有限公司、江苏长海复合材料股份有限公司、常州天马集团有限公司（原建材二五三厂）、中国玻璃纤维工业协会。本文件主要起草人：厉一丹、杨凯、赵传斌、谭柏松、李海鹏、马占勇、俞辉、李刚、杨腿威、刘长雷。文件实施中所遇疑问可向中国玻璃纤维工业协会咨询。玻璃纤维电子布单位产品能源消耗限额1范围本文件规定了玻璃纤维电子布单位产品能源消耗限额等级、统计范围和计算方法、节能管理和技术措施、报告及折算为标准煤的要求。本文件仅适用于玻璃纤维电子布能源消耗的计算与评价。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件,仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2589综合能耗计算通则GB/T3102.4热学的量和单位GB/T15587能源管理体系分阶段实施指南GB17167用能单位能源计量器具配备和管理通则GB/T18373印制板用E玻璃纤维布GB/T18374增强材料术语及定义GB/T24851建筑材料行业能源计量器具配备和管理要求3术语和定义GB/T18374界定的以及下列术语和定义适用于本文件。3.1 玻璃纤维电子布以玻璃连续纤维纱为原料，经织造和表面化学处理而制成的平纹织物，主要用作印制板用层压塑料中的增强材料。3.2 玻璃纤维电子布综合能源消耗在报告期或统计期内（一般为一年），企业用于玻璃纤维电子布生产全部过程中实际消耗的各种能源总量，包括生产系统、辅助生产系统、附属生产系统的各种能源消耗量和损失量，不包括基建、技改等项目建设消耗的能源量。单位为千克标准煤（kgce）o3.3 玻璃纤维电子布单位产品能源消耗在报告期或统计期内（一般为一年）企业生产每万米玻璃纤维电子布合格品的综合能源消耗。其中包括生产直接消耗的能源量，以及分摊到该产品的辅助生产系统、附属生产系统的能源消耗量和体系内的能源损失量等间接消耗的能源量。3.4 生产系统生产玻璃纤维电子布的工艺过程、装置、设施和设备组成的体系。包括：回潮、整经、并轴、浆纱、织布、坯检、脱浆、表面处理、验布、包装等生产工序。3.5 辅助生产系统为生产系统服务的过程、设施和设备,包括：水电气的供应、加工转换，以及空调、照明、设备保全、内部运输、安全环保等装置及设施。3.6 附属生产系统生产指挥系统（厂部）和厂区内为生产服务的部门和单位（如办公室、检验室、职工食堂、员工浴室、保健站等）。注：同一厂区存在多种产品同时生产的情况，可根据相关部门人数对附属生产系统水电气的消耗进行拆分。4能源消耗限额等级玻璃纤维电子布生产企业单位产品能源消耗限额等级见表1。现有玻璃纤维电子布生产企业单位产品能源消耗限定值应不大于3级。新建、扩建、改建的玻璃纤维电子布生产企业单位产品能源消耗应不大于2级。玻璃纤维电子布生产企业单位产品能源消耗先进值应达到1级水平。表1现有玻璃纤维电子布生产企业单位产品能源消耗限额等级公称单位面积质量，gm2典型产品（商业代号）能源消耗等级1级2级3级25.0101,104,1061800<2000220025.0<N60.010801150<1300190060.0<N120.021161200<13501700120.0<N2307628980<10801200>230800<9001000单位为：千克标准煤每万米（kgce万米）注：其他玻璃纤维电子布商业代号及参数，参照GB/T18373o5统计范围和计算方法5. 1统计范围5.1.1 统计范围应包括生产系统、辅助生产系统和附属生产系统的各种能源（含外购的耗能工质）消耗量和损失量，不包括基建、技改等项目建设消耗的和向外输出的能源量。5.1.2 玻璃纤维电子布生产企业生产不同规格的电子布以及玻璃纤维电子布外的其它产品时,应按照实际产量情况对辅助生产系统和附属生产系统消耗能源进行分配。5.2 统计方法使用能源计量器具对统计期内的能源消耗量进行计量、统计，不应重计和漏计。能源计量器具应符合GB17167、GB/T24851的规定，统计期为一个自然年。各种能源应按热值统一折算为标准煤。优先以企业在统计期内实测的热值为准，没有实测能力的，采用GB/T2589给定的能源折标系数折算为标准煤。5.3 计算方法5.3.1 原则玻璃纤维电子布产品综合能源消耗的计算应符合GB/T2589中对于折算原则和计算范围的规定。5.3.2产品综合能源消耗计算玻璃纤维电子布产品综合能源消耗应按式(1)计算：E=Xei×ki)(1)/=/式中：E一统计期内玻璃纤维电子布产品综合能源消耗，单位为千克标准煤(kgce)；ei一一统计期内玻璃纤维电子布产品生产所消耗的第i类能源或耗能工质实物量，单位为吨(t)或立方米(m3)：ki一一统计期内玻璃纤维电子布生产所消耗的第i类能源的折算系数，单位为吨标准煤每吨(tcet)或吨标准煤每立方米(tcem3)；n一一消耗的能源品种数。注1：玻璃纤维电子布生产系统中输出的能源取负值。注2：玻璃纤维电子布生产过程回收的余能不重复计算。5.3.3单位产品综合能源消耗计算玻璃纤维电子布单位产品综合能源消耗应按式(2)计算：FEp=-(2)PP式中：Ep一一统计期内玻璃纤维电子布产品单位产品综合能源消耗，单位为千克标准煤每万米(kgce10km)；E一统计期内玻璃纤维电子布产品综合能源消耗，单位为千克标准煤(kgce)；P一统计期内玻璃纤维电子布合格产品产量，单位为万米(IOkm)O非常规宽度的玻璃纤维电子布产品单位产品综合能源消耗应按式(3)计算。E=E×-(3)P非P1.27式中：一统计期内非常规宽度玻璃纤维电子布产品单位产品综合能源消耗，单位为千克标准煤每万米(kgce10km)；EP一统计期内常规宽度玻璃纤维电子布产品单位产品综合能源消耗，单位为千克标准煤每万米（kgce10km）；Wr.一一玻璃纤维电子布产品非常规宽度，单位为米（m）；1.27玻璃纤维电子布常规宽度，单位为米（m）。注：非常规宽度产品能源消耗等级应在表1所示指标中乘些L1.276节能管理和技术措施6.1 管理措施D企业应建立和健全能源管理制度，定期制定能源规划，定期实施能源诊断。2）企业应建立工序用能责任制，制定工序用能计划和工序能耗考核办法，定期进行考核。3）企业应建立和健全工序用能统计制度，建立工序用能台账。可参照GB/T15587执行。4）企业应根据GB17167的要求配备能源计量器具，并建立能源计量管理制度。6.2 技术措施D企业应配备余热回收等节能设备，最大限度地对生产过程中可回收的能源进行回收利用。2）企业应进行技术改造，采用先进工艺，提高生产效率和能源利用率。3）企业应合理组织生产，尽量减少开停次数，以提高生产能力，延长生产周期。4）企业应大力发展循环经济，利用现有技术，合理利用再生资源。5）企业应按照国家淘汰目录要求及时淘汰落后设备，同时采用国家推荐的新型高效节能设备。7报告及折算为标准煤的要求7.1 玻璃纤维电子布单位产品能源消耗报告如附录A所示。7.2 计算综合能耗时，各种能源应折算为标准煤。7.3 实际消耗的燃料能源应以其收到基低位发热量为计算依据折算为标准煤量。按照68/13102.4国际蒸汽表卡换算，低位发热量等于29307.6千焦（kJ）7000千卡（kcal）的燃料，称为1千克标准煤（Ikgce）O注：按照20卡换算，1千克标准煤（IkgCe）其低位发热量等于29271.2千焦（kJ）；按照15C卡换算，1千克标准煤（Ikgce）其低位发热量等于29298.5千焦（kJ）。7.4 能源的低位发热量和耗能工质耗能量，应按实测值或供应单位提供的数据折标准煤。无法获得实测值的，其折标准煤系数可参照国家统计局公布的数据或参考GB/T2589附录A和附录B。自产的二次能源，其折标准煤系数应根据实际投入产出计算确定。附录A（规范性）玻璃纤维电子布单位产品能源消耗报告表A.1玻璃纤维电子布生产企业综合能源消耗商业代号厚度幅宽单位面积质量能源数据能源种类折算系数能源消耗总产量（万米）综合能源消耗单位产品综合能源消耗
