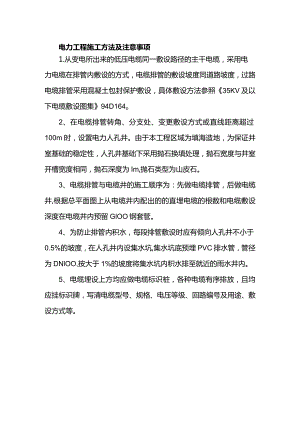

电力工程施工方法及注意事项.docx

电力工程施工方法及注意事项1.从变电所出来的低压电缆同一敷设路径的主干电缆，采用电力电缆在排管内敷设的方式，电缆排管的敷设坡度同道路坡度，过路电缆排管采用混凝土包封保护敷设，具体敷设方法参照35KV及以下电缆敷设图集94D164o2、在电缆排管转角、分支处、变更敷设方式或直线距离超过100m时，设置电力人孔井。由于本工程区域为填海造地，为保证井室基础的稳定性，人孔井基础下采用抛石换填处理，抛石宽度与井室开槽宽度相同，抛石深度为Im,抛石类型为山皮石。3、电缆排管与电缆井的施工顺序为：先做电缆排管，后做电缆井,根据总平面图上从电缆井内配出的的直埋电缆的根数和电缆敷设深度在电缆井内预留GlOO钢套管。4、为防止排管内积水，每段排管敷设时应有倾向人孔井不小于0.5%的坡度，在人孔井内设集水坑,集水坑底预埋PVC排水管，管径为DNlOO,按大于1%的坡度将集水坑内积水排至就近的雨水井内。5、电缆埋设上方均应做电缆标识桩，各种电缆有序排放，且均应挂标识牌，写清电缆型号、规格、电压等级、回路编号及用途、敷设方式等。
