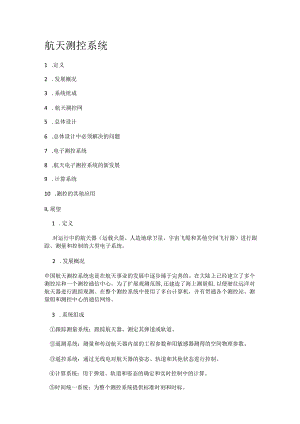

航天测控系统1 .定义2 .发展概况3 .系统组成4 .航天测控网5 .总体设计6 .总体设计中必须解决的问题7 .电子测控系统8 .航天电子测控系统的新发展9 .计算系统10 .测控的其他应用IL展望1 .定义对运行中的航天器（运载火箭、人造地球卫星、宇宙飞船和其他空间飞行器）进行跟踪、测量和控制的大型电子系统。2 .发展概况中国航天测控系统也是在航天事业的发展中逐步臻于完善的。在大陆上已经建立了多个测控站和一个测控通信中心。为了扩展观测范围,还建造了海上测量船,以便驶往远洋对航天器进行跟踪观测。在整个测控系统中使用了多台计算机，并有贯通各个测控站、测量船和测控中心的通信网络。3 .系统组成跟踪测量系统：跟踪航天器，测定其弹道或轨道。遥测系统：测量和传送航天器内部的工程参数和用敏感器测得的空间物理参数。遥控系统：通过无线电对航天器的姿态、轨道和其他状态进行控制。计算系统：用于弹道、轨道和姿态的确定和实时控制中的计算。时间统一系统：为整个测控系统提供标准时刻和时标。 显示记录系统：显示航天器遥测、弹道、轨道和其他参数及其变化情况，必要时予以打印记录。 通信、数据传输系统：作为各种电子设备和通信网络的中间设备，沟通各个系统之间的信息，以实现指挥调度。4 .航天测控网各种地面系统分别安装在适当地理位置的若干测控站（包括必要的测量船和测控飞机）和一个测控中心内，通过通信网络相互联接而构成整体的航天测控系统。5 .总体设计航天测控系统总体设计属于电子系统工程问题。对整个系统来说，首先考虑的是航天任务的要求，可以针对某一个任务，也可以兼顾多个任务，从较长远的发展要求来设计。航天测控系统的中心问题是从地面和航天器整体出发，实现信息获取，即将航天器的飞行和工作数据发回地面，并用计算机进行计算、决策和实时反馈来控制航天器飞行的轨道和姿态。6 .总体设计中必须解决的问题在总体设计中必须解决的问题有：全系统所要具备的功能和实现这些功能的手段;测控站布局的合理性;控制的适时性和灵活性；各种设备的性能、速度和精度；长期工作的可靠性；最低的投资和最短的建成时间。7 .电子测控系统跟踪测量、遥测和遥控系统是整个测控系统的基本部分。电子测控系统优点是可以对航天器全天候跟踪，而且有较好的灵活性和足够的精度。从系统工程的角度来看，对航天器跟踪测量所得的数据，经过计算，可给出弹道、轨道或位置的信息；而遥测所提供的数据，经过处理、分析可给出航天器的状态信息；它们都是系统中反馈回路的重要信息源。遥控则是控制系统中的执行机构。电子测量和控制系统的地面部分，必须与装在航天器上的电子设备相配合才能完成测控任务。对于测量，航天器上必须有相应的信标机或应答机，它们发回地面跟踪和测速用的射频信号，应答机还发回测距信息。对于遥测，航天器上必须有检测各种参数的传感器和发送这些参数的射频发射机。对于遥控，航天器上必须有指令接收机。因此，航天器上的和地面的两部分电子设备在设计时应该结合起来统一考虑。为了提高测量的精确性和扩大信息的传输量，测控设备所用的无线电频大部分己经提高到微波波段。为了减少航天器上电子设备的重量、体积，特别是要减少天线的数目，将各种测控功能适当地综合在一个统一的射频载波上是一个重要的发展。这种系统称为微波统一测控系统。中国研制的微波统一测控系统,灵活多用,可进行单站或多站测量8 .航天电子测控系统的新发展从地面上对航天器跟踪测量和控制，往往需要在很大范围内布置相当数目测控站，疆域较小的国家不具备这种条件。为了解决这一困难,国际间的协作十分必要,为此需要使各国测控系统的频率和体制统一起来。70年代初期，美国发射“阿波罗号登月载人飞船时，开始应用S波段(2吉赫频段)统一系统并经实践证明了这种系统的优越性。现在美国的地面测控网已逐步改建,采用S波段统一系统作为主要的测控手段。西欧和日本也采用了频段相同而体制类似的系统，并且已应用到不同类型的卫星和航天器上。各国的测控频率和体制的统一，有利于互相利用。这是航天测控系统的发展趋势。对于较低轨道的卫星或其他航天器来说，一个地面测控站的跟踪范围毕竟有限，而设置测控站的数目又受到种种限制，不能无限增加。为了扩大跟踪范围，将测控站搬到同步定点卫星上,从35800公里的高空来观测低轨道卫星是解决这一困难的一个办法。1983年5月美国利用航天飞机发射的一颗跟踪与数据中继卫星(TDRS)是实现这个设想的第一步。两颗定点在赤道上空，经度相隔约140°的跟踪与数据中继卫星和一个相应的地面控制接收站组成跟踪与数据中继卫星系统(TDRSS)0这种系统将能对多颗低轨卫星进行全球性不间断的跟踪、测控和数据中继。从测控的角度来看，系统的工作原理和微波统一测控系统类似。测控点站仍设在地面(但减少到一个)，而两颗跟踪与数据中继卫星实际上是起了将测控信号转接和扩大到全球范围的作用。9 .计算系统计算系统是整个测控系统的核心。各个测控站和各个设备都可用自己的计算机来处理本站和本机的数据，但大数据量的计算以及根据计算结果进行分析和做出控制决策等,一般都要集中到测控中心来做。因此,在测控中心应装有容量大、速度高的计算机，并能双工工作以保证可靠性。在主机前端则可采用较小的计算机来进行数据的编辑、选择和预处理。主机的计算结果，一方面输入显示系统加以显示，以便指挥控制人员能据此作出决策；另一方面也可以由计算机在人的监视下进行自动分析、决策，直接选择控制参数，通过遥控信道发出指令。这些计算、分析、人-机对话和决策,都须依靠计算机软件系统来实现。因此，编制适当的软件，经过演练确认其正确性，定型后并在实际中使用，是测控系统在航天器发射和管理中的一项十分重要的工作。10 .测控的其他应用太湖蓝藻、环保安保（奥运、上海世界博览会）医学检查家居智能化、楼宇自动化、小区自动化、刷卡、城市视频监控汽车安全及导航、飞机自动巡航、船用导航汽车测控、锅炉测控、化工厂测控、电厂测控、海洋探测、等等IL展望随着应用卫星的发展，特别是导航卫星、高分辨率遥感卫星、载人飞船的会合和对接、航天飞机以及行星际和更远距离的航行，对航天测控系统提出了更高的要求：提高卫星测轨、定位和姿态测定的精度；提高卫星或飞船机动控制的实时性和精确性；特远距离时的跟踪测量和高速数据传输。更精密的光学和电子测控系统，更大容量和更高运算速率的计算机，更高精确度的时间标准和更高效率的通信体制等，都是为解决上述问题需要研究的课题
