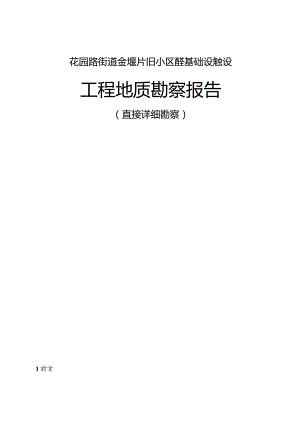

花园路街道金堰片区老旧小区配套基础设施建设工程地质勘察报告(直接详细勘察).docx

1前言花园路街道金堰片旧小区醛基础设触设工程地质勘察报告（直接详细勘察）1.1 任务由来及工程概况11.2 工程勘察等级确定11.3 勘察目的任务21.4 勘察工作执行标准与依据31.4.1 勘察工作执行标准31.4.2 勘察工作执行依据31.5 勘察工作布置、完成工作量及质量评述31.5.1 勘察工作布置情况31.5.2 勘察工作完成情况4153勘察工作质量评述51.6 勘察范围与勘察阶段判定62工程地质条件82.1 地形地貌82.2 气象水文92.3 地质构造92.4 地层岩性102.5 水文地质条件102.6 水、土的腐蚀性评价112.7 不良地质现象113岩土物理力学特征113.1 岩土物理力学性质试验成果统计113.2 岩土参数的选取123.2.1 土层123.4岩体基本质量等级144场地稳定性评价144.1 场地稳定性及建筑适宜性评价144.2 边坡稳定性分析评价154.2.1 现状环境边坡154.2.2 基坑边坡154.3 场地和地基的地震评价154.3.1 地震效应评价154.3.2 岩土地震稳定性评价165地基评价165.1 地基均匀性评价165.2 地基稳定性评价165.3 地下水作用评价175.4 水、土腐蚀性评价175.5 岩土层承载能力评价175.6 基础持力层选择及基础型式建议175.7 成桩条件、成桩工艺建议及桩基施工对环境影响评价195.8 特殊性土的评价205.9 压实填土施工与质量要求205.10 对相邻建构筑物的影响评价215.11 工程地质条件可能造成的工程风险评价216结论与建议21附图图名图号比例尺1、图例0-12、勘探点平面布置图1-11：2003、工程地质剖面图2-l2-101：2004、工程地质柱状图3-1-3-131：100附件1、岩土室内试验成果报告2、工程地质勘察纲要1前言1.1 任务由来及工程概况工程名称:花园路街道金堰片区老旧小区配套基础设施建设工程建设单位：勘察单位：项目地址：该项目位于，交通便利。2022年12月15日受，勘测设计院有限公司承担花园路街道金堰片区老旧小区配套基础设施建设工程地质勘察(直接详细勘察)工作。本次委托勘察拟建建筑物共2栋，共用地面积约2882nA总建筑面积为2882m2o拟建物分布见位置详见勘探点平面布置图，拟建物设计参数详见表IJo拟建物设计参数一览表表1.1拟建物名称设计地坪标高(±0.00)(m)建筑建筑物安全等级结构类型基础形式荷载kN/柱高度(m)层数1#停车库265.7004.8IF框架独立柱基100002#停车库264.6004.8IF框架独立柱基10000勘察期间，场地较平坦，整平标高264.6-265.70m,不存在环境边坡，存在3-4.5m岩质基坑边坡。1.2 工程勘察等级确定拟建工程为车库工程。根据工程地质勘察规范(DBJ50T0432016)中，表4.1.5可知，拟建物重要性等级为三级；拟建场地复杂程度等级为中等复杂场地(见表1.2),边坡安全等级为三级，按工程地质勘察规范(DBJ50/T-043-2016)表4.1.7判定,本次工程勘察等级为丙级。表1.2场地类别划分表序号判定因素场地环境情况场地复杂程度1地形、地貌地貌单元单一，地形坡角小于IO0简单2岩层倾角(°)2简单3岩体完整性岩体较完整、裂隙不发育。简单4岩土特征种类少，性质变化不大，均为粉质粘土。简单5土层厚度(m)1.6m简单序号判定因素场地环境情况场地复杂程度6水文地质条件场内钻孔内未发现地下水简单7不良地质现象不发育简单8坏质境人活力破地环的类罚边坡高度土质边坡2m简单岩质边破4.5m筒二：洞顶第洞£岩厚度与垮之比无简单采空区占用地面积比例无简单9相邻建筑影响程度中中等复杂综合确定中等复杂1.3 勘察目的任务本次勘察目的为建设工程施工图设计与施工提供地质资料和岩土参数。根据工程地质勘察规范(DBJ50/T-043-2016),提出主要任务如下：1.3.1 查明拟建场区不良地质现象的成因、类型、分布范围、发展趋势和危害程度，并提出评价与整治工程所需的岩土参数和整治方案建议；1.3.2 查明拟建场区内岩土的类别、结构构造、厚度、分布、工程特性，分析、计算和评价地基的稳定性、均匀性和承载力；1.3.3 查明拟建场区的地下水埋藏条件及岩土层的渗透性，提供地下水水位及其变化幅度；1.3.4 判定环境水和土对建筑材料的腐蚀性，评价地基土与地下水在建筑物施工和使用中可能产生的变化及其对工程、环境和相邻建筑物的影响，提出防治措施和建议；1.3.5 查明拟建场区岩石和土的物理力学性质,并对地基稳定性及承载力作出评价,并提出地基基础设计方案的建议；1.3.6 对抗震设计烈度等于或大于6度的场地，应对场地地基进行地震效应评价；1.3.7 对拟建基坑边坡进行稳定性评价，并提出支挡措施建议和支挡设计所需岩土参数。1.3.8 查明场地内有无埋藏的河道、沟滨、墓穴、防空洞、孤石等对工程不利的埋藏物影响评价。对拟建场地稳定性和适宜性进行评价。1.4勘察工作执行标准与依据1.1.1 勘察工作执行标准根据业主技术委托书要求及国家有关规定，本次勘察工作依据的主要标准为重庆市地方标准工程地质勘察规范(DBJ50/T-043-2016);其它相关辅助标准如下：(1)建筑地基基础设计规范(DBJ500472016);(2)建筑边坡工程技术规范(GB50330-2013)；(3)建筑抗震设计规范(GB50011-2010)(2016版)；(4)建筑工程抗震设防分类标准(GB502232()08);(6)岩土工程勘察规范(GB50021-2001)(2009版)；(7)建筑桩基技术规范JGJ94-2008(8)建筑工程地质勘探与取样技术规规程(JGJ/T87-2012)；(9)房屋建筑和市政基础设施工程勘察文件编制深度规定(2020年版)(10)岩土工程勘察安全标准GBrr50585-2019)142勘察工作执行依据(1)工程地质勘察合同书；(2)甲方提供1：500设计总图(重庆独立座标，1956黄海高程)；(3)工程地质勘察技术委托书；(4)勘察纲要。1.5 勘察工作布置、完成工作量及质量评述1.5.1 勘察工作布置情况我公司接受建设方委托任务后，组织工程技术人员到全线踏勘。根据建设方提供的平面位置图以及工程地质勘察规范(DBJ50/T-0432016)编制工程地质勘察纲要书。本次勘察采用机械岩心钻探、工程地质测绘、室内岩土试验、原位测试等手段，查明岩土体物理力学特征和水文地质条件。(1)工程地质测绘测绘范围面积约0.02Km2,比例尺1:500,主要进行地质界线勾绘，不良地质作用调查、产状及裂隙调查等，以查明地表反映的工程地质条件。(2)勘探工作勘探工作以机械岩芯钻探为主，辅以室内岩石试验等手段。本次勘探工作作如下的布设：钻孔位置与间距：根据勘察任务委托书对设计方案，遵照重庆市地方标准工程地质勘察规范(DBJ50-043-2016),结合场地实际情况，勘探线、点的布置沿建筑物周边框线，并兼顾柱列线及周边环境布置。勘探孔深度控制在地基主要受力层(中等风化岩石)范围内，按单独柱基和桩基考虑，一般孔进入持力层不少于5m,控制孔不少于8m,另按设计要求在少量控制性勘探孔探入微风化岩石段一定深度，以查明中风化岩段与微风化岩段岩体完整性的差异，以及有无深卧软弱夹层的存在。布孔原则线距2031m,勘探点间距2031m°(3)取样及室内试验取样孔数：按总孔数的1/2J/3钻孔采集岩样。残坡积土层厚度大于2m采集土样。本次勘察共取岩样5组，进行岩石的天然及饱和抗压强度试验、抗剪强度等试验。(4)水文地质调查调查含水层的性质和埋藏条件，查明地下水类型、补给和排泄条件，实测地下水位，并确定其变化幅度。152勘察工作完成情况本次勘察外业于2022年12月17日组织2台钻机设备及施工人员进场施工，2022年12月20日结束野外作业。转入室内资料的整理、检查、分析和编制工程地质勘察报告。本次共布钻孔13个，钻探总进尺138.1m,本次勘察在5个钻孔中采集砂岩岩样，进行抗压、抗剪等试验，本次完成工作量情况见表1.3o完成工作量统计表1.3项目实物工作量备:注工程地质测绘(1:500)0.02km2工程地质剖面(1:200)138.1m6条钻孔定位测量9个钻探95.70m9孔岩样5孔/5组抗压、抗剪简易水文观测13孔153勘察工作质量评述本次勘察工作采用了工程地质调查与测绘、钻探、原位试验、室内岩土试验等多种手段，其方法、手段和完成的实物工作量满足相应规范要求，达到了勘察目的，各项工作均按有关规程规范执行，所获各项资料齐全、数据真实可靠。(1)工程测量工作内容为钻孔定位及实测工程地质断面。本次测量采用重庆独立坐标系，1956年黄海高程系，控制点为Al(X=3267961.6977,Y=359809.201,H=265.37)A2(X=3267837.925,Y=359869.925,H=264.52),仪器采用全站仪，极坐标法定位，测量成果精度能满足规范要求。(2)工程地质测绘本次测绘的主要内容为1:500工程地质测绘，测绘采用穿梭法和追踪法进行场地的面状控制和重点地段地质现象的追踪，以控制和查明勘察控制范围内的工程地质条件、水文地质条件和不良地质现象；地质点定位采用经纬仪或地质罗盘进行定位，精度符合有关规范规程规定。(3)钻探各钻孔深度根据规范要求，结合现场实际情况，在满足规范要求的前提下适当调整而定。土层干钻，基岩清水回旋钻进。钻探开孔使用直径为IlOmm的钻具，钻孔终孔直径90mm。全孔采取岩土芯，岩土芯回次采取率：原状土采取率应90%。基岩强风化带大于70%,中等风化带大于80%,均满足相关规范要求。工程地质人员跟班编录，确保野外第一手资料真实、准确。(4)地质编录由工程地质技术人员跟班野外作业，认真观察，仔细描述，然后技术负责人及时对原始编录资料进行复核，原始基础资料记录清楚、准确，能正确反映客观地质现象。(6)采样及室内试验本次勘察样品有岩样5组，采样位置、深度、尺寸、数量和规格、保存运输等，均符合有关规范规程要求，满足实验及相关规范要求。室内试验由重庆市地质矿产勘查开发集团检验检测有限公司严格按照相关规范进行测试。(7)水文地质观测钻孔的稳定水位观测是在钻孔施工结束后，提干孔内的钻探循环液24小时后进行水位观测。(8)外业见证工作评述建设方委托重庆天域勘察测绘有限公司进行外见证，对勘察外业作业单位资质、外业作业人员身份和资格、钻探、取样等外业工作进行了检查核实，质量合格。综上所述：各项工作均按现行的规程规范执行，各项工作指标均满足有关技术要求，所获各项资料齐全，数据真实可靠，经室内综合研究整理后提交的文件图表等资料，可供设计方及业主使用。本报告的成果图件使用重庆市地勘局南江水文地质工程地质队发行的QUiCkGEE绘制。1.6 勘察范围与勘察阶段判定根据渝建2013345号文件重庆市房屋建筑和市政基础设施工程勘察范围暂行规定，判定本次勘察满足勘察范围要求，详见下表1.4重庆市房屋和市政基础设施工程勘察范围判定表。重庆市房屋建筑和市政基础设施工程勘察范围判定表表1.4判定款项判定条件对应判定条件的场地、边坡判定结果境坡其响域环边及影区对于无外倾结构面控制的岩质边坡，勘察范围线到坡顶线外侧的水平距离不应小于1倍边坡高度。无满足勘察范围对于有外倾结构面控制的岩土边坡，勘察范围线应根据组成边坡的岩土性质及可能破坏模式确定，且勘察范围不应小于外倾结构面影响范围。无满足勘察范围对于可能出现土体内部滑动破坏的土质边坡，勘察范围线到坡顶线外侧的水平距离不应小于1.5倍边坡高度。无满足勘察范围对可能沿岩土界面滑动的土质边坡，勘察范围线应大于可能沿岩土界面滑动的土质边坡后缘边界，且还应大于可能沿岩土界面滑动的土质边坡前缘边界（即剪出口位置）。无满足勘察范围坑坡其响戈域基边及影区岩质基坑边坡勘察范围线到基坑边线外侧的水平距离不应小于其基坑深度的LO倍。勘察范围线到基坑边线外侧的水平距离是基坑深度的LO倍。满足勘察范围土质基坑边坡勘察范围线到基坑边线外侧的水平距离不应小于其基坑深度的2.O倍。无满足勘察范围当需要采用锚杆（索）支护时，勘察范围线到基坑边线外侧的水平距离不应小于其基坑深度的2倍。无满足勘察范围注：1、勘察单位应按照本表逐条进行判定，并将勘察范围线在勘探点平面位置图中标明。2、判定结果栏填“满足勘察范围”或“不满足勘察范围”。根据渝建2013346号文件重庆市房屋建筑和市政基础设施工程勘察阶段暂行规定，判定本项目可不需进行选址勘察和初步勘察，详见下表1.4、1.5重庆市房屋和市政基础设施工程勘察阶段判定表（初步勘察判定表），本次勘察阶段为一次性详细勘察。重庆市房屋建筑和市政基础设施工程勘察阶段判定表表1.5判定款项判定条件对应判定条件的场地及工程项目判定结果设地建场1滑坡、危岩、崩塌、泥石流、岩溶塌陷等不良地质作用发育，且其影响面积占建设场地50%及以上的建设场地。无滑坡、危岩、崩塌、泥石流、岩溶塌陷等不良地质作用不需进行选址勘察2地震时可能发生滑坡、危岩崩塌、泥石流等抗震危险地段建设场地。建筑抗震无危险地段不需进行选址勘察建设项目1投资20亿元以上或占地面积O.5km2以上的大型市政基础设施工程。用地面积约1782m2不需进行选址勘察2大型工矿企业厂区整体迂建。/3城市轨道交通线路、长度大于IOoOnI的越岭隧道和跨越长江、嘉陵江、乌江等江底隧道和大型桥梁等需进行多方案比选的大型市政基础设施工程。/注：1、判定结果为“需进行选址勘察”或“不需进行选址勘察”；2、“需进行选址勘察”的工程将该表纳入该工程选址勘察文件；3、“不需进行选址勘察”的工程填写重庆市房屋建筑和市政基础设施工程勘察阶段判定表二：初步勘察判定表。重庆市房屋建筑和市政基础设施工程勘察阶段判定表1.6判定款项判定条件对应判定条件的场地及工程指标判定结果场地及项目在复杂场地上建设工程安全等级为一级的建设项目。场地为中等复杂场地三级建设项目不需进行初步勘察其他建设场地滑坡、危岩、崩塌、泥石流、岩溶塌陷等不良地质作用较为发育，且其影响面积占建设场地30%及以上的建设场地。无滑坡、危岩、崩塌、泥石流等不良地质作用不需进行初步勘察场地地形坡角大于30°的自然土坡或地形坡角大于60°的自然岩坡，且其影响面积占建设场地50%及以上的建设场地。场地地形坡角小于30°。不需进行初步勘察三峡库区175m蓄水位（吴淞高程）岸线外侧水平距离100米范围内的建设场地。无不需进行初步勘察存在矿产采空区或地下洞室，且采空区或地下洞顶距离拟建工程最底面小于2倍洞跨的建设场地。无不需进行初步勘察其他建设项目总建筑规模大于50万in?且高层建筑规模占总建筑规模的比例超过70%的大型住宅小区。1782m2,V50万一不需进行初步勘察建筑高度大于200m的超高层建筑。为4.8m不需进行初步勘察总建筑面积超过100oOm2的城市轨道交通地下车站或长度大于500米的隧道。无不需进行初步勘察主跨跨径15Om及以上的斜拉桥、悬索桥等缆索承重桥梁以及拱桥，立体交叉线路为3层及3层以上（不计地面道路及地道）的大型互通立交桥梁。无不需进行初步勘察注：1、判定结果为“需进行初步勘察”或“不需进行初步勘察”；2、“需进行初步勘察”的工程将本表纳入该工程初步勘察文件。2工程地质条件2.1 地形地貌勘察区位于重庆市南岸区金山小区，场地现状平缓，地形坡角小于10°。勘察范围内最高标高位于场地东侧，高程为270.49m,最低标高位于场地西南侧，高程为263.0,相对高差仅7.49m。2.2 气象水文(1)气象勘察区属亚热带湿润气候区，气候特点是冬冷而少雨，夏热而多伏旱，春早冷暖多变，秋凉多绵雨。全县气候温和，四季分明，随海拔高度变化的立体气候明显。热量丰富，但地区差异大；降水充沛，但时空分布不均；光照少，云雾多，霜雪少，无霜期长。据气象站观测资料，该区历年最大降雨量为1479.40mm,最大日降雨量为184.40mm,历年平均降雨量1047.6mm,降雨量分配不均，主要集中在59月份，且多为暴雨，1998年8月5日6日连续降雨量达30Omm以上。多年平均温度18.2(C,极端最低气温-2.5,极端最高43.5C。年平均风速20ms,百年一遇设计风速30.1mso区内气候适宜全年施工。(2)水文勘察区中部无水沟，池塘等地表水体。2.3 地质构造拟建场地位于龙王洞背斜尾翼末端，岩层产状155。Z2o,呈单斜产出。于场地外出露基岩中测得两组裂隙。裂隙1产状71°Z85o,裂面微弯曲，较粗糙，无充填物，地表张开12mm,往下渐至闭合，裂隙间距1.02.0m,可见发育长度38m,属硬性结构面，结合程度差；裂隙2产状255°Z78o,裂面平直，充填少许泥质，地表张开13mm,往下渐至闭合，裂隙间距1.22m,可见发育长度25m,属硬性结构面，结合程度差。根据调查及区域地质资料分析，场区内未见断层及活动性大断裂通过，地质构造简单。2.4 地层岩性据工程地质测绘和钻探揭示，勘察区内地层岩性由第四系全新统人工填土(Qm和下伏侏罗系中统沙溪庙组(力，)砂岩组成。其岩性由新到老分述如下：(1)第四系全新统人工堆积层(。4加)素填土(Q/)：杂色，稍湿，松散。主要由砂、泥岩碎块石及粉质粘土组成，土石比2:8,碎块石粒块径LlOOmm,粉质粘土干强度中等，韧性中等，无摇震反应，可塑。为人工无序抛填，堆填年限3年。场地分布广泛，层厚0.7m(zy05)1.6m(zy04)o(2)侏罗系中统沙溪庙组(/2S)砂岩(J2S-Ss):灰白色、灰色。中细粒结构，中厚厚层状构造，钙质胶结，岩质较硬，敲击声响。矿物成分以长石、石英及岩屑为主。该段岩石较新鲜，岩性较软，敲击声哑，无回弹，易击碎，岩芯较完整，呈短柱状、长柱状。场地分布广泛，层厚未揭穿。(3)基岩风化带及基岩顶面特征：强风化带：岩芯呈碎块状，少量短柱状，网状裂隙发育，强度较低，本次勘察钻探揭示最大厚度1.9m(zy2)o中等风化带：岩质较新鲜，钻探岩芯较完整，多呈柱状、长柱状、局部岩芯短柱状，强度高。基岩顶面：场地基岩面形态与原始地形基本一致，平缓。根据本次钻探揭露情况，总体向南倾斜，倾角一般小于10。2.5 水文地质条件根据地下水的赋存条件，场区地下水可分为第四系松散层孔隙水和基岩裂隙水。分述如下：(1)松散层孔隙含水岩组勘察区第四系堆积层中的孔隙潜水，区内地表覆土以素填土为主。素填土层渗透性较好，为透水层；接受大气降水补给，含水微弱，水量较少。受季节影响变化大。（2）基岩裂隙含水岩组该类地下水主要赋存于强风化带，主要受大气降水和松散土层孔隙水补给。降水多以地表径流形式运移，对裂隙水的补给微弱。裂隙水具有就地补给、就近排泄、迳流途径短的特点，水量小，受气象因素影响变化明显。勘察期间，对所施钻孔进行了简易水文观测，终孔24小时后，未发现稳定地下水位。综上，本场地地下水贫乏，水文地质条件简单；但雨季在土层较厚地段和基岩中可能存在上层滞水和裂隙水。平场开挖过程中，上层滞水极易汇聚在基坑中，建议常备抽水机对基坑积水进行排除。2.6 水、土的腐蚀性评价本次勘察经24小时后对钻孔进行水位简测，未见地下水，本场地地下水贫乏。根据调查，场地周边和拟建场内无污染的工厂、矿山或污染排放点等污染源，场内素填土为未污染土。依据岩土工程勘察规范GB50021-2001（2009版）附录G判定场地环境类别划为m类，按岩土工程勘察规范（GB50021-2001）（2009年版）规范第12.1条和当地经验判定，场地内场区环境水和土对混凝土结构具微腐蚀性，对钢筋混凝土结构中钢筋具微腐蚀性，士对钢结构具微腐蚀性。2.7 不良地质现象根据搜集的区域地质资料、地质灾害防治规划资料及本次现场调查，建设工程红线范围内及其周边未发现崩塌（危岩）、滑坡、泥石流、地面塌陷等不良地质现象；未见河道、沟浜、墓穴、防空洞等对工程不利的埋藏物。3岩土物理力学特征3.1 岩土物理力学性质试验成果统计本次勘察在4孔中采集了砂岩岩样进行抗压强度及抗剪强度试验；试验统计结果分别列于表33表3-4o中等风化砂岩物理力学试验抗压强度成果统计表表33岩样编号取样孔号天然抗压强度(MPa)饱和抗压强度(MPa)yyizyl32.934.136.927.325.626.0yy2zy434.235.438.126.528.727.6yy3zy532.633.830.424.622.624.3yy4zy734.535.832.225.325.724.7数据个数1212平均值34.2425.74标准差2.121.65变异系数0.060.06概率修正系数0.970.97标准值33.1324.88由上表得知：中等风化砂岩天然单轴抗压强度标准值为33.13MPa,饱和单轴抗压强度标准值为24.88MPa;变异系数为0.06,其岩石抗压强度变异性为低，说明试验成果可信。中等风化砂岩物理力学试验抗剪成果统计表表3-4岩样编号取样孔号天然饱和(0)C(Mpa)(0)C(Mpa)yylzyl40.944.7440.193.32yy2zy441.315.0440.483.69yy3zy540.464.4739.853.44yy5zy740.735.0040.173.45数据个数4444平均值40.864.8140.173.48标准值取最小值40.464.4739.853.32由上表得知：中等风化砂岩天然抗剪强度标准值为中值40.46°、C值4.47MPa;中等风化砂岩饱和抗剪强度标准值为中值39.85°、C值3.32MPa。3.2 岩土参数的选取3.2.1 土层素填土：根据场区钻孔揭露，素填土分布厚度不均匀，层厚0.7m(zy05)L3m(zyO7)。结构松散稍密，重度取经验值：天然状态下重度Y:21.0kNm3,饱和状态下重度Y:22.0kNm3,饱和抗剪强度取c=0,G=26°。其地基承载力特征值由现场荷载试验定。见表3.43.2.2 基岩（1）岩质地基极限承载力特征值根据工程地质勘察规范（DBJ50T0432016）10.4.2条的规定，中等风化岩石地基极限承载力特征值按下式计算：fuk=rfrk式中fuk一岩质地基极限承载力标准值（MPa）；枭一岩石单轴天然抗压强度标准值（MPa）,中等风化砂岩取33.13MPa;明一地基条件系数（按较完整岩体取值，地基条件系数1.1）。泥岩：fuk=33.13×1.1=36.44（MPa）；根据建筑地基基础设计规范（DBJ50047-2016）中4.2.6条的规定，中等风化岩石地基承载力特征值按下式计算：fak=Yf*fuk式中fak一地基承载力特征值（MPa）fuk一地基极限承载力标准值（MPa）YL地基极限承载力分项系数（岩质地基取0.33）泥岩：fak=36.44×0.33=12.03（MPa）；强风化基岩因未能采取样品进行试验，地区经验确定强风化砂岩：400kPa（经验值）。（2）岩体抗剪强度指标根据规范，岩体内摩擦角（粘聚力）标准值=岩石内摩擦角（粘聚力）X折减系数；本场地岩体较完整，内摩擦角的折减系数取0.90,粘聚力的折减系数取0.30。砂岩：=40.46o×0.90=36.4o；C=4.47MPa×0.30=1.34MPa;砂岩体破裂角=45°+263o；（3）岩土设计参数取值根据野外鉴别及室内岩土试验成果，并结合当地地区经验，综合得出勘察区岩土体参数建议值如表3-8o表3-8岩土体参数建议值表岩土名称素填土砂岩强风化中等风化天然重度(kNn)21.0*24.0*24.6饱和重度(kNr113)22.0火25.0*25.8*天然抗压强度标准值(MPa)/33.13饱和抗压强度标准值(MPa)/24.88地基承载力特征值加(kPa)/400*12030岩土体天然内摩擦角0值(。)/36岩土体天然内聚力C值(kPa)/1340岩体天然抗拉强度标准值(kPa)/200*边坡岩体理论破裂角(°)Z/63岩土与锚固体极限粘结强度标准值(kPa)/180*挡墙基底摩擦系数0.20*0.30*0.50*土体水平抗力系数的比例系数(MN)、岩体水平抗力系数(MN/nP)10.0*6.0*420*1 .岩层层面粘聚力取经验值5()kPa,内摩擦角取经验值18°；裂隙面粘聚力取经验值5()kPa,内摩擦角取经验值18°2 .素填土地基承载力特征值现场荷载试验确定，饱和抗剪强度取c=0,=26°,天然抗剪强度取c=0,=31o3.4岩体基本质量等级根据勘察区裂隙发育程度和岩体类型判定，岩体完整程度强风化岩体为不完整，中等风化岩体为较完整；据工程地质勘察规范(DBJ50/T-043-2016)表3.1.1判定，中等风化砂岩饱和单轴抗压强度标准值(fr)为24.88Mpa,属较软岩；完整性为较完整，岩体的基本质量等级为IV级；强风岩体为不完整，岩体基本质量等级为V级。4场地稳定性评价4.1 场地稳定性及建筑适宜性评价根据搜集的区域地质资料、本次现场调查和钻探揭示，建设工程红线范围内及其周边未见崩塌(危岩)、滑坡、泥石流、地面塌陷不良地质现象发育，也未见河道、沟浜、墓穴、防空洞等对工程不利的埋藏物，场地现状稳定，适宜拟建项目建设。4.2 边坡稳定性分析评价4.2.1 现状环境边坡根据设计方案，按设计标高平场后，在拟建场地周边无环境边坡。4.2.2 基坑边坡根据设计方案，拟建物周边形成三段基坑边坡。分别为AB、BC、CDo其稳定性评价如下：AB边坡：边坡位于场地北侧，代表剖面5、6。边坡长度36m,高度24.2m,坡向180°,边坡由素填土及强风化砂岩组成，为挖方岩土质混合边坡，边坡工程安全等级为三级，上部土体厚度0.8-1.0m,下部为强风化基岩，边坡直立挖方后可能沿岩土体内部发生圆弧滑动。边坡不稳定，无放坡条件，建议采用重力式挡墙进行支挡，基础为强风化或中风化砂岩。BC边坡：边坡位于场地东侧，代表剖面1、2、3o边坡长度40m,高度2-4.2m,坡向270。，边坡由素填土及强风化砂岩组成，为挖方岩土质混合边坡，边坡工程安全等级为三级，上部土体厚度0.81.0m,下部为强风化基岩，边坡直立挖方后可能沿岩土体内部发生圆弧滑动。边坡不稳定，无放坡条件，建议采用重力式挡墙进行支挡，基础为强风化或中风化砂岩。CD边坡：边坡位于场地南侧，代表剖面6。边坡长度18m,高度23m,坡向0°,边坡由素填土及强风化砂岩组成，为挖方岩土质混合边坡，边坡工程安全等级为三级，上部土体厚度0.8L2m,下部为强风化基岩，边坡直立挖方后可能沿岩土体内部发生圆弧滑动。边坡不稳定，无放坡条件，建议采用重力式挡墙进行支挡，基础为强风化或中风化砂岩。4.3 场地和地基的地震评价4.3.1 地震效应评价根据建筑抗震设计规范(GB500112010)(2016版)附录A,场地设计地震分组为第一组，抗震设防烈度为6度，设计基本地震加速度值为0.05g。据建筑工程抗震设防分类标准(GB502232008),本工程为车库，因此本工程设防为标准设防类，即丙类。按设计高程平场后场区覆盖层为素填土；根据岩土名称和性质按建筑抗震设计规范(GB500112010)(2016版)表4.1.3中取经验值，素填土剪切波速取经验值130ms,为软弱土；下伏强风化基岩剪切波速取500ms800ms,中风化基岩剪切波速取800ms,为稳定岩石。未来填土的剪切波速值按素填士考虑，当回填压实后可实测波速值再复核其评价。按环境设计高程平场后，对拟建物的地震效应评价如表4-2：表4-2建筑场地地震效应评价表拟建物名称岩土名称厚度(m)等效剪切波速(ms)场地类别特征周期值抗震地段1#车库填土(zy07)2.1130I10.25S一般地段2#车库填土(zyl3)1.87130I.0.25S一般地段4.3.2 岩土地震稳定性评价据钻探揭示拟建场地存在素填土,经查明场内不存在砂土地层，加之拟建场地抗震设防烈度为6度区，不存在砂土液化问题。填土较厚地段当未压实处理时，在地震作用下填土易产生震陷变形，建议对填土进行压实处理。5地基评价5.1 地基均匀性评价据钻探揭示，勘察区内地基岩土由填土和下伏砂岩组成。填土：该层土分布较薄，但变化不大，结构稍密、稍湿，为均匀地基；强风化岩层厚度薄，其承载力不高，属不均匀地基；中等风化岩层分布连续稳定，厚度大，地基稳定。5.2 地基稳定性评价据钻探揭示，勘察区内地基岩土由填土和下伏砂岩组成。填土：该层土分布较薄，但变化不大，结构稍密、稍湿，为均匀地基；但承载力较低，地基稳定性较差;强风化岩层厚度薄，其承载力不高，属不均匀地基，地基稳定性较差;中等风化岩层分布连续稳定，厚度大，地基稳定。5.3 地下水作用评价据地下水赋存条件，场地区地下水类型主要为松散岩类孔隙水和基岩裂隙水。本次钻探过程中通过对每个孔进行地下水简测，未发现地下水存在；在暴雨季节可能在上部土体中存在孔隙水，在施工过程中应做好排水工作。在雨季场地可能形成地下水（上层滞水），根据地质剖面，地下水自然排泄条件较好，加强地表水和施工用水的引排工作后，可不考虑基坑抗浮设计。5.4 水、土腐蚀性评价根据调查，场地周边和拟建场内无污染的工厂、矿山或污染排放点等污染源，场内素填土为未污染土。依据岩土工程勘察规范GB50021-2001（2009版）附录G判定场地环境类别划为In类，按岩土工程勘察规范（GB50021-2001）（2009年版）规范第12.2条和当地经验判定，场地内场区环境水、土对混凝土结构具微腐蚀性，对钢筋混凝土结构中钢筋具微腐蚀性。5.5 岩土层承载能力评价场地岩土层主要由第四系全新统素填土及侏罗系中统沙溪庙组砂岩。场地内素填土承载力由现场荷载试验确定，强风化基岩层岩体破碎，厚度不均匀，埋深深浅差异大，力学性质差，不宜作为拟建构筑物持力层；强风化基岩层岩体破碎，厚度小，埋深较大，力学性质差，承载力低；中等风化泥岩承载力较高，层位稳定，变形量小，是拟建筑物较好的持力层。5.6 基础持力层选择及基础型式建议素填土厚度分布不均匀，结构稍密、稍湿，颗粒级配差，未完全完成自重固结，素填土中存在不均匀沉降和湿陷性现象，其地基承载力低，不宜作为拟建物基础持力层；强风化基岩厚薄不均，分布不连续，力学性质较差，不宜作为拟建物基础持力层；中等风化基岩连续稳定，力学性质较好，可作为拟建物基础持力层。根据场地岩土工程地质条件和拟建物的性质，拟建物基础型式及持力层选择见表5-lo表5-1建筑物地基基础型式及持力层选择建议拟建物名称设计底标高(m)建筑层数设计底标高以下持力层埋深(m)基础形式持力层1#车库265.70()IF0-3.7独立柱基/桃基中等风化基岩2#车库264.600IF1.96-3.37独立柱基/桩基中等风化基岩嵌岩桩单桩竖向极限承载力标准值，根据建筑地基基础设计规范(DBJ50-047-2016)中的8.7.8规定，基础采用圆桩，可按下式计算：OUk=4<+QkQk=垃M式中：Quk一为嵌岩桩单桩竖向极限承载力标准值；QSk一为土的总极限侧阻力标准值；Qrk一为嵌岩段总极限阻力标准值；如k/i一桩周第i层土的极限侧阻力。然L桩端阻力尺寸效应系数；/i一一桩穿越第i层土的厚层；干作业成孔且清底干净的嵌岩桩，嵌入完整、较完整岩石段总极限阻力标准值，根据现场荷载试验确定时，可按下列公式计算：当嵌岩深度小于1倍桩径时Qk=&4当嵌岩深度不小于i倍桩径时Qk=L2"M式中：&一现场荷载板试验所得桩端极限地基承载力标准值；心一嵌岩段桩端横截面面积；£一考虑嵌固力影响后的承载力综合系数，当嵌岩深度小于1倍桩径时，=l;当嵌岩深度不小于1倍桩径时，圆桩见表8.7.8-1,矩形桩见表8.7.8-2,椭圆桩见表878-3。当采用圆桩时，桩端置于完整、较完整基岩的圆形嵌岩桩，嵌岩段总极限阻力标准值根据岩石单轴抗压强度确定时，可按下列公式计算：却一桩嵌岩段侧阻力和端阻综合系数，可按表878-4采用；表中数值适用于泥浆护壁成桩，对于干作业成桩（清底干净）和泥浆护壁成桩后注浆,应取表中数值的1.2倍。九一岩石天然单轴抗压强度标准值，施工期及使用期岩石浸水浸泡时宜采用饱和式样，对于粘土
