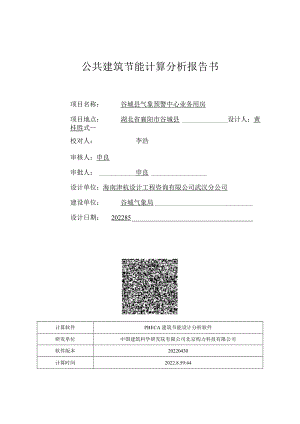

公共建筑节能计算分析报告书项目名称：谷城县气象预警中心业务用房项目地点：湖北省襄阳市谷城县设计人：黄桂胜式校对人：李浩审核人：申良审批人：申良设计单位：海南津杭设计工程咨询有限公司武汉分公司建设单位：谷城气象局设计日期：202285计算软件PBECA建筑节能设计分析软件研发单位中国建筑科学研究院有限公司北京构力科技有限公司软件版本20220430计算时间2022.8.59:44新项目公共建筑节能计算分析报告书一、标准依据1.建筑节能与可再生能源利用通用规范GB55015-20212.民用建筑热工设计规范GB50176-20163.建筑外门窗气密、水密、抗风压性能检测方法GB/T7106-20194.建筑幕墙、门窗通用技术条件GB/T31433-2015二、建筑概况1项目基本信息表I项目基本信息表工程名称新项目工程地点湖北谷城地理位置北纬：32.00东经：112.00海拔:33.00气候分区夏热冬冷A地区建筑类型办公建筑分类甲类建筑结构形式框架结构建筑朝向南指北针角度东建筑面积（计算）总面积1381.92m2地上：1381.92m2地下：0.00m2建筑体积（计算）总体积：5394.77m3地上：5394.77m3地下：0.00m3外表面积和体形系数总外表面积：2037.48n?（体形系数：0.38）建筑层数地上：5层地下：0层建筑高度20.40m2标准层及窗墙比信息表2建筑标准层信息表标准层实际楼层层高(m)建筑面积(m2)标准层1地上1层2.70标准层2地上2层4.50323.04标准层3地上.3,房3.60283.53标准层4地上4层3.60231.71标准层5地上5层5.00323.04表3各朝向窗墙面枳比信息表朝向外窗面积(包括透明幕墙)(m2)朝向面积(m2)朝向窗墙比东22.40180.360.12南270.53521.040.52肉22.40180.360.12北116.54430.680.27介计431.871312.440.33三、建筑材料选用依据1非透明材料热工参数依据表4非透明材料热工参数依据材料名称干密度(Kgm3)导热系数W(mK)J蓄热系数lW(m2K)修正系数选用依据使用部位岩棉板IlO0.0410.47楼板:1.20底部接触空气的架空楼板民用建筑热工设计规范(GB50176-2022)1型无机轻集料无机保温板3500.0651.20墙体:1.25热桥柱/热桥梁/热桥过梁/外墙湖北省地方标准低能耗居住建筑节能设计标准DB42/T559-2022I型无机轻集料无机保温板3500.0651.20墙体:1.25热桥楼板湖北省地方标准低能耗居住建筑节能设计标准DB42/T559-2022绝热用挤塑聚苯乙烯泡沫塑料板，X500型380.0300.34屋顶:1.00屋面湖北省地方标准低能耗居住建筑节能设计标准DB42/T559-20222透明材料热工参数依据表5透明材料热工参数依据门窗类型传热系数W(m2K)1玻璃太阳得热系数应用部位气密性等级选用依据65系列隔热金属型材多腔密封Kf=5.0W(m2K)框面积20%6高透光1.OWE+12空气+6透明2.100.35外窗6民用建筑热工设计规范(GB50176-2016)四、围护结构构造做法填充墙8组合：主体墙：填充墙8热桥梁：热桥梁8热桥过梁：热桥过梁8热桥楼板：热桥楼板8热桥柱：框架柱11防火隔离带：防火隔离带8内墙填充墙8组合：主体墙：内墙填充墙8热桥梁：内墙热桥梁8热桥过梁：内墙热桥过梁8热桥楼板：内墙热桥楼板8热桥柱：内墙框架柱9屋面类型（由上到下）：第1层：陶瓷地面砖、墙面砖（10.0mm）第2层：水泥砂浆（35.0mm）第3层：防水卷材、聚氨酯第4层：柔性防水层（4.0mm）第5层：细石混凝土（内配筋）（45.0mm）第6层：绝热用挤塑聚苯乙烯泡沫塑料板，X500型（60.Omm）第7层：现浇LCl5全轻混凝土楼地面隔热层（40.0mm）第8层：钢筋混凝土（120.0mm）第9层：石灰石膏砂浆（20.Omm）外墙类型（由外至内）：第1层：水泥砂浆（20.0mm）第2层：柔性防水层（2.0mm）第3层：水泥砂浆（15.0mm）第4层：I型无机轻集料无机保温板（35.0mm）第5层：水泥砂浆（5.0mm）第6层：加气混凝土砌块（B05级）（200.0mm）第7层：水泥砂浆（3.0mm）第8层：石灰石膏砂浆（10.0mm）底部接触空气的架空楼板类型：第1层：大理石（10.0mm）第2层：水泥砂浆（15.0mm）第3层：现浇LC15全轻混凝土楼地面隔热层（60.0mm）第4层:钢筋混凝土（100.0mm）第5层：岩棉板（45.0mm）第6层：水泥砂浆（15.0mm）外窗类型：构造：65系列隔热金属型材多腔密封Kf=5.0W（m2-K）框面积20%6高透光Low-E+12空气+6透明热工性能：传热系数2.10W（nK）,夏季玻璃太阳得热系数0.35/冬季玻璃太阳得热系数：0.35,夏季玻璃遮阳系数0.40/冬季玻璃遮阳系数：0.40,气密性为6级，可见光透射比0.68五、规定性指标判定1围护结构热工性能1.1屋面屋面构造类型：陶瓷地面砖(IdOmm)+水泥砂浆(35.0mm)+防水卷材、聚氨酯+柔性防水层(40mm)+细石混凝土(内配筋)(45.0mm)+绝热用挤塑聚苯乙烯泡沫塑料板，X150-X500型(60.0mm)+现浇LC15全轻混凝土楼地面隔热层(40.Omrn)+钢筋混凝土(120.Omm)+石灰石膏砂浆(20.Omm)表6屋面热工性能判定屋面每层材料名称厚度(mm)导热系数W(mK)l蓄热系数W(m2-K)热阻值(m2K)W1热惰性指标D=R.S修正系数陶宽地面砖、墙面砖10.01.10012.7200.0090.121.00水泥砂浆35.00.93011.3700.0380.431.00防水卷材、聚氨酯-一1.00柔性防水层4.00.1703.3300.0240.08L(X)细石混凝土(内配筋)45.01.74017.2000.0260.441.00绝热用挤塑聚苯乙烯泡沫塑料板，X500型60.00.0300.3402.0000.681.00现浇LC15全轻混凝土楼地面隔热层40.00.3105.3100.1290.691.00钢筋混凝土120.01.74017.2000.0691.191.00石灰石膏砂浆20.00.7609.4400.0260.251.00屋面各层之和334.02.323.87屋面热阻Ro=Ri+R+Rc=2.47(m2K)WRi=0.11(m2K)/W;Re=0.04l(m2K)W屋面传热系数K=lRo=0.40W(m2K)太阳辐射吸收系数P=0.50表7屋面平均传热系数计算表屋面构造类型传热系数W(m2K)热惰性指标太阳辐射吸收系数应用面积(n?)钢筋混凝±(120.00)+绝热用挤塑聚苯乙烯泡沫塑料板，X500型(60.00)0.403.870.50362.52屋顶全楼加权平均传热系数0.40lW(m2K)(D=3.87)标准条目建筑节能与可再生能源利用通用规范GB55015-2021第3.1.10条夏热冬冷地区甲类公共建筑屋顶传热系数的要求。结论0.40(限值:0.40),满足1.2 外墙外墙构造类型：水泥砂浆(20.0mm)+柔性防水层(2.0mm)+水泥砂浆(15.0mm)+I型无机轻集料无机保温板(35.0mm)+水泥砂浆(5.0mm)+加气混凝土砌块(B05级)(200.0mm)+水泥砂浆(3.0mm)+石灰石膏砂浆(10.0mm)表8外墙热工性能判定外墙每层材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2-K)热阻值(m2K)W热惰性指标D=R.S修正系数Q水泥砂浆20.00.93011.3700.0220.241.00柔性防水层2.00.1703.3300.0120.041.00水泥砂浆15.00.93011.3700.0160.181.00I型无机轻集料无机保温板35.00.0651.2000.4310.651.25水泥砂浆5.00.87011.3700.0060.071.00加气混凝土砌块(B05级)200.00.1602.8101.2503.511.00水泥砂浆3.00.87011.3700.0030.041.00石灰石膏砂浆10.00.7609.4400.0130.121.00外墙各层之和290.01.754.85外墙热阻Ro=Ri+R+Rc=1.90l(m2K)WRi=0.11(m2K)/W;Re=0.04l(m2K)W外墙传热系数K=lRo=0.53W(m2K)太阳辐射吸收系数P=0.50热桥柱构造类型：水泥砂浆(20.0mm)+柔性防水层(2.0mm)+水泥砂浆(15.0mm)+I型无机轻集料无机保温板(35.0mm)+水泥砂浆(5.0mm)+钢筋混凝土(200.Omm)+水泥砂浆(3.0mm)+石灰水泥砂浆(10Omm)表9热桥柱热工性能判定热桥柱每层材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2K)热阻值(m2K)W热惰性指标D=R.S修正系数水泥砂浆20.00.93011.3700.0220.241.00柔性防水层2.00.1703.3300.0120.041.00水泥砂浆15.00.87011.3700.0170.201.00I型无机轻集料无机保温板35.00.0651.2000.4310.651.25水泥砂浆5.00.87011.3700.0060.071.00钢筋混凝土200.01.74017.2000.1151.981.00水泥砂浆3.00.87011.3700.0030.041.00石灰水泥砂浆10.00.76010.7500.0130.141.00热桥柱各层之和290.00.623.35热桥柱热阻Ro=Ri+R+Re=0.77(m2*K)WRi=0.11(m2K)/W;Re=0.04f(m2K)W热桥柱传热系数K=lRo=1.30lW(m2K)热桥梁构造类型：水泥砂浆(20.Omm)+柔性防水层(2.0mm)+水泥砂浆(15.0mm)+I型无机轻集料无机保温板(35.0mm)+水泥砂浆(5.0mm)+钢筋混凝土(200.Omm)+水泥砂浆(3.0mm)+石灰水泥砂浆(10.Omm)表10热桥梁热工性能判定热桥梁每层材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2-K)热阻值(m2K)W热惰性指标D=R.S修正系数Q水泥砂浆20.00.93011.3700.0220.241.00柔性防水层2.00.1703.3300.0120.041.00水泥砂浆15.00.93011.3700.0160.181.00I型无机轻集料无机保温板35.00.0651.2000.4310.651.25水泥砂浆5.00.87011.3700.0060.071.00钢筋混凝土200.01.74017.2000.1151.981.00水泥砂浆3.00.87011.3700.0030.041.00石灰水泥砂浆10.00.76010.7500.0130.141.00热桥梁各层之和290.00.623.34热桥梁热阻Ro=Ri+R+Re=0.77l(m2K)WRi=0.11(m2K)/W;Re=0.04(m2K)W热桥梁传热系数K=lRo=1.30W(m2K)热桥过梁构造类型：水泥砂浆(20.0mm)+柔性防水层(2.0mm)+水泥砂浆(15.0mm)+I型无机轻集料无机保温板(35.0mm)+水泥砂浆(5.0mm)+钢筋混凝土(200.Omm)+水泥砂浆(3.0mm)+石灰水泥砂浆(10.Omm)表11热桥过梁热工性能判定热桥过梁每层材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2K)热阻值(m2K)W热惰性指标D=R.S修正系数水泥砂浆20.00.93011.3700.0220.241.00柔性防水层2.00.1703.3300.0120.041.00水泥砂浆15.00.93011.3700.0160.181.00I型无机轻集料无机保温板35.00.0651.2000.4310.651.25水泥砂浆5.00.87011.3700.0060.071.00钢筋混凝土200.01.74017.2000.1151.981.00水泥砂浆3.00.87011.3700.0030.041.00石灰水泥砂浆10.00.76010.7500.0130.141.00热桥过梁各层之和290.00.623.34热桥过梁热阻Ro=Ri+R+Re=0.77(m2K)WRi=0.11(m2K)/W;Re=0.04(m2*K)W热桥过梁传热系数K=lRo=1.30W(m2K)热桥楼板构造类型：水泥砂浆(200mm)+柔性防水层(2.0mm)+水泥砂浆(15.0mm)+I型无机轻集料无机保温板(35.0mm)+水泥砂浆(5.0mm)+钢筋混凝土(200.Omm)+水泥砂浆(3.0mm)+石灰水泥砂浆(10.0mm)表12热桥楼板热工性能判定热桥楼板厚度导热系数蓄热系数热阻值热惰性指修正系数每层材料名称(mm)W(mK)W(m2-K)(m2K)W标D=R.Sa水泥砂浆20.00.93011.3700.0220.241.00柔性防水层2.00.1703.3300.0120.041.00水泥砂浆15.00.93011.3700.0160.181.00I型无机轻集料无机保温板35.00.0651.2000.4310.651.25水泥砂浆5.00.87011.3700.0060.071.00钢筋混凝土200.01.74017.2000.1151.981.00水泥砂浆3.00.87011.3700.0030.041.00石灰水泥砂浆10.00.76010.7500.0130.141.00热桥楼板各层之和290.00.623.34热桥楼板热阻Ro=Ri+R+Re=0.77(m2*K)WRi=0.1l(m2*K)/W;Re=0.04(m2*K)W热桥楼板传热系数K=lRo=1.30lW(m2K)J表13外墙平均传热系数判定构件名称面积(H?)面积所占比率传热系数KW(m2K)热惰性指标D太阳辐射吸收系数外墙611.370.710.534.850.50热桥柱103.160.121.303.350.50热桥梁107.500.121.303.340.50热桥过梁10.650.011.303.340.50热桥楼板34.210.041.303.340.50外墙平均传热系数KmKm=(Kl.Sl+K2.S2+K3.S3+K4.S4+K5.S5)/S(m2)=0.75W(m2K)(D=4.41)标准条目建筑节能与可再生能源利用通用规范GB55015-2021第3.1.10条夏热冬冷地区甲类公共建筑外墙传热系数的要求。结论0.75(限值：0.80),满足1.3 底部接触空气的架空楼板底部接触空气的架空楼板构造参数：大理石(10.0mm)+水泥砂浆(15.0mm)+现浇LCl5全轻混凝土楼地面隔热层(60.Omm)+钢筋混凝土(IoO.Omm)+岩棉板(45.0mm)+水泥砂浆(15.0mm)表14底部接触空气的架空楼板热工性能判定底部接触空气的架空楼板每层材料名称厚度(mm)导热系数W(mK)J蓄热系数W(m2-K)热阻值l(m2K)WJ热情性指标D=R.S修正系数大理石10.01.10012.7200.0090.121.00水泥砂浆15.00.45011.3700.0330.381.00现浇LCI5全轻混凝土楼地面隔热层60.00.2605.3100.2311.23L(X)钢筋混凝土100.01.02017.2000.0981.691.00岩棉板45.00.0410.4700.9150.521.20水泥砂浆15.00.45011.3700.0330.381.00底部接触空气的架空楼板各层之和245.0!.324.30底部接触空气的架空楼板热阻Ro=Ri+R+Re=1.47(m2K)WRi=0.11(m2*K)/W;Re=0.04(m2K)W底部接触空气的架空楼板传热系数K=lRo=0.68W(m2K)标准条目建筑节能与可再生能源利用通用规范GB55015-2021第3,110条夏热冬冷地区甲类公共建筑架空楼板传热系数的要求。结论0.68(限值：0.70),满足1.4 外窗(含透明幕墙)传热系数外窗构造类型：65系列隔热金属型材多腔密封Kf=5.0W(m2-K)框面积20%高透光1.ow-E+12空气+6透明表15立面外窗传热系数判定朝向立面规格型号外窗面积(H?)传热系数W(m2立面窗墙比(包括透光加权传热系数W(m2传热系数限值W(m2K)幕墙)K)K)东立面165系列隔热金属型材多腔密封Kf=5.0W(m2K)框面积20%6高透光Low-E+12空气+6透明22.402.100.122.103.0南立面265系列隔热金属型材多腔密封Kf=5.0W(m2K)框面积20%6高透光Low-E+12空气+6透明270.532.100.522.102.1西立面365系列隔热金属型材多腔密封Kf=5.0W(m2K)框面积20%6高透光Low-E÷12空气+6透明22.402.100.122.103.0北立面48996高透光Low-E+12空气+6透明57.122.100.242.102.6立面565系列隔热金属型材多腔密封Kf=5.0W(m2K)框面积20%6l透光Low-E+12空气+6透明59.422.100.302.102.6标准条目建筑节能与可再生能源利用通用规范GB55015-2021第3.1.10条夏热冬冷地区甲类外窗的传热系数的要求。结论满足1.5 外窗(含透明幕墙)太阳得热系数表16太阳得热系数SHGC判断表(立面)朝向立面玻璃太阳得热系数窗框系数外遮阳系数SD立面窗墙比(包括透光幕墙)综合太阳得热系数SHGCSHGC限值东立面10.350.750.880.120.230.450.350.750.840.350.750.88南立面20.350.750.880.520.230.300.350.751.000.350.750.860.350.750.90西立面30.350.750.880.120.230.450.350.750.840.350.750.88北立面40.350.750.920.240.240.450.350.750.89立面50.350.750.890.300.240.450.350.750.920.350.750.87标准条目建筑节能与可再生能源利用通用规范GB55015-2021第3.1.10条夏热冬冷地区甲类外窗太阳得热系数的要求。结论满足1.6 外窗和透光幕墙遮阳措施表17外窗遮阳设置情况判断表朝向外窗遮阳设置情况外窗遮阳设置情况限值东水平遮阳应采取遮阳措施南水平遮阳/部分无遮阳应采取遮阳措施西水平遮阳应采取遮阳措施北水平遮阳标准条目建筑节能与可再生能源利用通用规范GB55015-2021第3.1.15条甲类公共建筑南、东、西向外窗和透光幕墙应采取遮阳措施。结论满足六、规定性指标结论1规定性指标判定情况表18规定性指标判定情况序号建筑构件设计值标准限值是否达标1屋面满足建筑节能与可再生能源利用通用规范GB55015-2021第3.1.10条的要求K=0.40K0.40满足2外墙满足建筑节能与可再生能源利用通用规范GB55015-2021第3.1.10条的要求K=0.75K0.80满足3底部接触空气的架空楼板满足建筑节能与可再生能源利用通用规范GB55015-2021第3.1.10条的要求K=0.68K0.70满足4外窗（含透明幕墙）传热系数满足建筑节能与可再生能源利用通用规范GB55015-2021第3.1.10条的要求K=2.10K2.1满足5外窗（含透明幕墙）太阳得热系数满足建筑节能与可再生能源利用通用规范GB55015-2021第3.1.10条的要求0.240.45满足6外窗和透光幕墙遮阳措施满足建筑节能与可再生能源利用通用规范GB55015-2021第3.1.15条的要求水平遮阳应采取遮阳措施满足2强制性条文判定情况表19强制性条文判定情况序号建筑构件设计值标准限值是否达标1屋面K=0.40K0.40满足2外墙K=0.75K0.80满足3外窗（含透明幕墙）传热系数（东立面1）K=2.10K3.00满足4外窗（含透明幕墙）传热系数（南立面2）K=2.10K2.20满足5外窗（含透明幕墙）传热系数（西立面3）K=2.10K3.00满足6外窗（含透明幕墙）传热系数（北立面4）K=2.10K3.00满足7外窗（含透明幕墙）传热系数（北立面5）K=2.10K3.00满足8外窗（含透明幕墙）太阳得热系数（南立面2）0.230.40满足9外窗和透光幕墙遮阳措施（东）水平遮阳应采取遮阳措施满足10外窗和透光幕墙遮阳措施（南）水平遮阳/部分无遮阳应采取遮阳措施满足Il外窗和透光幕墙遮阳措施（西）水平遮阳应采取遮阳措施满足规定性指标判定结论：本项Fl规定性指标满足建筑节能与可再生能源利用通用规范GB55015-2021的规范要求。
