(图文)制冷原理+制冷系统+制冷部件原理+焓湿图.docx

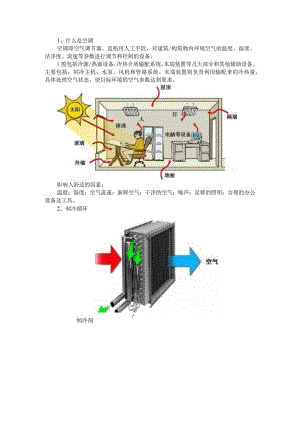

1、什么是空调空调即空气调节器。是指用人工手段，对建筑/构筑物内环境空气的温度、湿度、洁净度、流速等参数进行调节和控制的设备。i般包括冷源/热源设备，冷热介质输配系统，末端装置等几大部分和其他辅助设备。主要包括，制冷主机、水泵、风机和管路系统。末端装置则负责利用输配来的冷热量，具体处理空气状态，使目标环境的空气参数达到要求。/影响人舒适的因素：温度；湿度；空气流速；新鲜空气；干净的空气；噪声；足够的照明；合理的办公设备及工具。2、制冷循环制冷剂空气30介质要低于0.1 MPa压力室外空气往复式压缩机:排气阀电机轴涡旋压缩机:顶盖排气口scrolls吸气口吸气阀吸气过程压缩过程排气过程螺杆式压缩机:吸气气口吸气论排气口滑阀螺杆阴螺杆啮合点阳螺杆梭气口吸气口离心式压缩机:叶轮过冷器水冷冷凝器:热的制冷剂气体蒸发器：蒸发器是制冷四大件中很重要的一个部件，低温的冷凝液体通过蒸发器，与外界的空气进行热交换，气化吸热，达到制冷的效果。直接蒸发式:冷冻水壳管式蒸发器:冷冻水出口制冷司与板式换热器：板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种高效换热器。各种板片之间形成薄矩形通道，通过板片进行热量交换。节流机构：中温高压的液体制冷剂通过其节流成为低温低压的湿蒸汽，然后制冷剂在蒸发器中吸收热量达到制冷效果。蒸发器热力膨胀阀液体/蒸气混合物液体制一冷剂2)A5)制冷剂蒸气外部平衡管电子膨胀阀:毛细管：成本低，降低压缩机启动转矩，可贴在吸气管表面得到过冷，不能调节制冷剂流量，增加功耗，通道截面运转中不可调，停机后不能关闭。节流孔板:四通换向阀：四通换向阀由先导阀、主阀和电磁线圈组成。用于制冷制热时时的转换。电磁阀：用于控制系统中调整介质的方向、流量、速度和开关。干燥过滤器：干燥过滤器是制冷剂管路一个最常用的配件,它主要用来过滤杂质，吸收水分,从而保护如膨胀阀和压缩机等重要部件。充填物：分子筛视液镜：一个辅助的配件，虽然它不会直接作用于制冷系统，但是通过它却可以清楚的知道制冷剂在系统中的状况。液体管吸气管过滤器：用来消除制冷系统中介质中的杂质，以保护压缩机、阀门及设备的正常使用。气液分离器：存储多余液体,防止压缩机液击。油分离器：将制冷压缩机排出的高压蒸汽中的润滑油进行分离。分液器：包括进液头、分液锥体、出液头，进液头顶部与出液头相接，分液锥体置于出液头内部与进液头内腔相邻，分液锥体与进液头一起将进液头内腔隔成进出液通道，通道在出液头顶形成多个出液孔，通道成树Y状分布，分液锥体的锥头呈球冠状，与通道的分Y部对应安置。单向阀：单向阀是空调冷暖机采用的，需和四通阀配合使用，一般装在分体机外机上。单向阀其实就像一根水管，中间装了一个单向导通的阀门。截止阀：截止阀又称截门阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。系统中气流噪声的装置。根据不一样的原理就产生了不一样的消音器种类。辅助电加热器：空调系统工作时和运行前，增加了空调系统的制热效果和工作效果，这从而到空调系统工作时达到最佳效率。4、熔湿图熔湿图的构成：干球温度、湿球温度、含湿量、热湿比、相对湿度、熔值、水蒸气分压力。QIPNjO巨。ACONPH)1 O20 </干室 *X)通过熔湿图，可以确定湿空气的状态参数点，而且可以非常直观地表示出湿空气的状态变化过程，这样便于分析计算湿空气的处理过程。通过已知两个空气状态参数，查询另外其它参数。举例：试标出27,60%在焰湿图上的点，并查询其他参数：主要应用功能段：冷水盘管、氟盘管空气变化：温度降低、含湿量减少、相对湿度增大主要应用功能段：干蒸汽加湿、电极、电热空气变化：温度不变、含湿量加大，相对湿度加大，加湿效果好，精确度高空气变化：温度降低、含湿量不变，相对湿度增加。tdW新风制冷就是利用液态物质状态的变化，将热量从一个地方传递到另一个地方。 比如酒精在手上蒸发让人感到上手很凉爽。显热：引起某种物质温度变化的热量称为显热。显热即指引起物质温度变化的热量。如果加热某种物质，使其温度升高，则加入的热量称为显热。同样地，如果冷却某种物质，使其温度降低，则释放的热量也称为显热。简单说，显热可以通过温度的变化测量出来。潜热：在某加热过程中，由于温度和压力恒定，因此无法利用温度计测量出加入的热量。使物质状态发生改变，而不改变温度的热量称为潜热。这种物质“状态的改变''可以是固态和液态之间的转变，也可以是液态和气态之间的转变。制冷：制冷是释放热量的过程。例1：将显热释放，使冷冻水的温度从54°F降低至44下。例2：将潜热释放，使32下的水转变为32°F的冰。在整个转变过程中温度不变。注：摄氏温度(C)与华氏温度(F)的换算式是：C=5×(F-32)/9,F=9×C5+32o1=(9×l5+32)T=33.8oFo式中F-华氏温度，C摄氏温度。制冷机组的主要组成部分：压缩机；冷凝器；膨胀阀；蒸发器；制冷剂。1.压缩机有两大重要作用：1)使制冷剂在系统中循环；2)将低压的制冷剂蒸气压缩至较高的冷凝压力，以便于凝结成液体。2 .冷凝器提供了换热表面和贮存空间用于：1)将潜热和显热从高压制冷剂传递给冷却水；2)贮存足够的液体在冷凝器和膨胀阀之间形成液封阻隔蒸气。3 .膨胀阀是截流元件的一种。来自冷凝器的高压液体流经膨胀阀后转变成低压的气/液体混合物。4 .蒸发器中提供换热表面，使低压制冷剂液体蒸发成制冷剂蒸气。在液态向气态的转变过程中吸收潜热。这些潜热来自被冷却的载冷剂(冷冻水)。5 .制冷剂是一种物质，它可以在一定的温度下蒸发，从液态转变成气态，同时吸收热量达到制冷目的。通常要得到70150°F冷冻水的话，蒸发温度通常在40-80To该蒸发过程的压力一定要合理。制冷剂必须根据实际的温度需要来选择。饱和蒸气：蒸气和液体之间存在着相互的联系。过冷：将制冷剂冷却到冷凝温度以下，使制冷剂处于一种完全液态的状态，我们称该制冷剂处于过冷状态。过热：将液态制冷剂加热至沸点以上，使制冷剂处于完全气态，无任何液态制冷剂存在，我们称该制冷剂处于过热状态。压力/温度对照：在大气压力(14.7PSlA)下，下列制冷剂的沸点为：Rll=+75°R123=+82oR12=-21oR134a=-15oR22=-41°80°F时的蒸气压力(饱和状态)：1.5PSIG86.4PSIG143.6PSIG饱和点：指某种物质在指定压力下的沸腾温度。饱和：某种物质在其饱和温度和压力下，处于饱和的气/液混合状态。过热：指某种气态物质，其温度高于其饱和温度，高出饱和温度的值即是过热度。过冷：指某种液体温度低于其饱和温度，低于饱和温度的值即是过冷度。制冷系统：在基本制冷循环示意图上，从压缩机排气点开始。蒸气压缩：高温、高压的制冷剂蒸气排入冷凝器。当高温气体与冷的管壁接触时，它首先释放显热（过热）成为饱和气体。然后，将潜热释放给管内的冷却水之后，气态制冷剂凝结成液体。在冷凝过程中，制冷剂压力保持不变。高压、中温液体现在流过膨胀阀（孔板）。当液体流经膨胀阀时，部分液体将“闪发''形成低温气/液混合物。通常使周围冷媒温度低大约IOoFo周围冷媒由于温度降低释放的显热被部分液体吸收为潜热，闪发成气体。低温、低压的制冷剂蒸气被压缩机吸入，压缩机将其压缩成高温、高压的制冷剂蒸气。蒸发器split：蒸发器饱和温度与蒸发器出水温度差；蒸发器range：蒸发器进、出水温度差；冷凝器split：冷凝器饱和温度与冷凝器出水温度差；冷凝器range：冷凝器进、出水温差。压熔图：压力焰图：焙愧怜压力压力培怆增加一个过冷器，增加了制冷效果，能效比增大。
