体育馆公共建筑节能计算分析报告书.docx

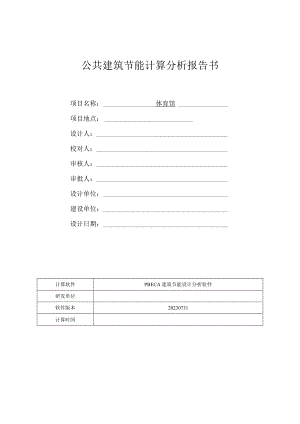

公共建筑节能计算分析报告书项目名称：体育馆项目地点：设计人：校对人：审核人：审批人：设计单位：建设单位：设计日期：计算软件PBECA建筑节能设计分析软件研发单位软件版本20230731计算时间体育馆公共建筑节能计算分析报告书一、标准依据1.建筑节能与可再生能源利用通用规范GB55015-20212.民用建筑热工设计规范GB50176-20163.建筑外门窗包密、水密、抗风压性能检测方法GB/T7106-20194.建筑幕墙、门窗通用技术条件GB/T31433-2015二、建筑概况1项目基本信息表I项目基本信息表工程名称体育馆工程地点地理位置北纬：28.50东经：108.50海拔:664.00气候分区夏热冬冷B区建筑类型体育馆建筑分类甲类建筑结构形式框架结构建筑朝向南指北针角度北建筑面积（计算）总面积12265.63m2地上：12265.63n?地下：OOOn?建筑体积（计算）总体积：196387.06m3地上：196387.06n?地下：0.00m3外表面积和体形系数总外表面积：20233.51m?（体形系数：0.10）建筑层数地上：4层地下：0层建筑高度36.50m2标准层及窗墙比信息表2建筑标准层信息表标准层实际楼层层高（m）建筑面积（?）标准层1地上1层5.001680.68标准层2地上2层5.607666.04标准层3地上3层3.002411.38标准层4地上4层22.90507.53表3各朝向窗墙面积比信息表朝向外窗面积(包括透明幕墙)(m2)朝向面积(m2)朝向窗墙比东381.824102.380.09南94.201789.310.05西419.014099.460.10北277.441397.550.20izril1172.4811388.700.10三、建筑材料选用依据1非透明材料热工参数依据表4非透明材料热工参数依据材料名称干密度(Kgm3)导热系数W(mK)蓄热系数W(m2K)修正系数选用依据a使用部位岩棉板(平行纤维)1400.0400.70墙体:1.20外墙重庆市公共建筑节能(绿色建筑)设计标准(DBJ50-052-2020)、重庆市工程建设标准居住建筑节能65%(绿色建筑)设计标准(DBJ50-071-2020)难燃型挤塑聚苯板350.0300.27屋顶:1.20屋面重庆市公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020）、重庆市工程建设标准居住建筑节能65%（绿色建筑）设计标准（DBJ50-071-2020）岩棉板（平行纤维）1400.0400.70屋顶:1.30屋面重庆市公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020）、重庆市工程建设标准居住建筑节能65%（绿色建筑）设计标准（DBJ50-071-2020）增强型改性发泡水泥保温板A型1800.0550.90墙体:1.25热桥过梁重庆市公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020）、重庆市工程建设标准居住建筑节能65%（绿色建筑）设计标准（DBJ50-071-2020）增强型改性发泡水泥保温板A型1800.0550.90墙体:1.25热桥柱/热桥梁/热桥楼板重庆市公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020）、重庆市工程建设标准居住建筑节能65%（绿色建筑）设计标准（DBJ50-071-2020）难燃型挤塑聚苯板350.0300.27楼板:1.20周边地面重庆市公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020）、重庆市工程建设标准居住建筑节能65%（绿色建筑）设计标准（DBJ50-071-2020）难燃型挤塑聚苯板350.0300.27墙体:1.20供暖、空调地下室外墙重庆市公共建筑节能（绿色建筑）设计标准（DBJ50-052-2020）、重庆市工程建设标准居住建筑节能65%（绿色建筑）设计标准（DBJ50-071-2020）2透明材料热工参数依据表5透明材料热工参数依据门窗类型传热系数W(m2K)玻璃太阳得热系数应用部位气密性等级选用依据穿条式隔热铝合金多腔型材（24mmW隔热条高度v30mmm）6中透光单专艮LOWE+12A+6透明2.500.46外窗6重庆市建筑门窗幕墙热工参数目录（2023版）穿条式隔热铝合金多腔型材（24mmW隔热条高度30mmm）6中透光三银LOW-E+12Ar+6透明（全自动化封装暖边条）2.200.22天窗6重庆市建筑门窗幕墙热工参数目录（2023版）四、围护结构构造做法屋面类型1(由外至内)：第1层：碎石、卵石混凝土2300(40.0mm)第2层：难燃型挤塑聚苯板(80.Omm)第3层：水泥砂浆(20.0mm)第4层：钢筋混凝土(120.0mm)屋面类型2(由外至内)：第1层：建筑钢材(1.0mm)第2层：岩棉板(平行纤维)(125.0mm)第3层：建筑钢材(1.Omm)外墙类型(由外至内)I:第1层：水泥砂浆(20.0mm)第2层：蒸压加气混凝土砌块526625(外墙灰缝3mm)(250.0mm)第3层：水泥砂浆(20.0mm)外墙类型(由外至内)2：第1层:建筑钢材(LOmm)第2层：岩棉板(平行纤维)(125.0mm)第3层：建筑钢材(LOmm)外窗类型：构造：穿条式隔热铝合金多腔型材(24mm隔热条高度v30mmm)(6中透光单银LoW-E+12A+6透明)热工性能：传热系数2.50W(m2K),夏季玻璃太阳得热系数0.46/冬季玻璃太阳得热系数：0.46,夏季玻璃遮阳系数0.53/冬季玻璃遮阳系数：0.53,气密性为6级，可见光透射比0.62天窗类型：构造：穿条式隔热铝合金多腔型材(24mm隔热条高度<30mmm)(6中透光三银LOW-E+12Ar+6透明(全自动化封装暖边条)热工性能：传热系数2.20W(m2K),夏季玻璃太阳得热系数0.22佟季玻璃太阳得热系数：0.22,夏季玻璃遮阳系数0.25/冬季玻璃遮阳系数：0.25,气密性为6级，可见光透射比0.47五、规定性指标判定1建筑设计指标1.1屋顶透光面积比表6屋顶透光部分面积占屋顶面积比判定表屋顶透光部分窗框屋顶透光部分玻璃屋顶透光部分面积(11?)屋顶面积(it?)屋顶透光部分面积占屋顶面积比屋顶透光部分面积占屋顶面积比限值穿条式隔热铝合金多腔型材(24mmW隔热条高度<30mmm)6中透光三银Low-E+12Ar+6透明(全自动化封装暖边条)1725.008844.830.200.20标准条目建筑节能与可再生能源利用通用规范GB55015-2021第3.1.6条甲类公共建筑屋顶透光部分面积不应大于屋顶总面积的20%。结论满足2围护结构热工性能2.1 屋面屋面构造类型1：碎石、卵石混凝土2300(40.Omm)+难燃型挤塑聚苯板(80.0mm)+水泥砂浆(20.0mm)+钢筋混凝dL(120.0mm)表7屋面热工性能判定屋面1每层材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2-K)热阻值(m2K)W热情性指标D=RS修正系数Q碎石、卵石混凝土230040.01.51015.3600.0260.411.00难燃型挤塑聚苯板80.00.0300.2702.2220.721.20水泥砂浆20.00.93011.3700.0220.241.00钢筋混凝土120.01.74017.2000.0691.191.00屋面1各层之和260.02.342.56屋面1热阻Ro=Ri+R+Re=2.49(m2K)WRi=0.11(m2K)/W;Re=0.04(m2K)W屋面1传热系数K=lRo=0.40W(m2-K)l太阳辐射吸收系数P=0.70屋面构造类型2：建筑钢材（Lomm）+岩棉板（平行纤维）（125.0mm）+建筑钢材（LOmm）表8屋面热工性能判定屋面2每层材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2K)热阻值(m2K)W热情性指标D=RS修正系数建筑钢材1.058.200126.0000.0000.001.00岩棉板（平行纤维）125.00.0400.7002.4042.191.30建筑钢材1.058.200126.0000.0000.001.00屋面2各层之和127.02.402.19屋面2热阻Ro=Ri+R+Re=2.55(m2K)WRi=0.11(m2K)/W;Re=0.04f(m2K)W屋面2传热系数K=lRo=0.39lW(m2K)太阳辐射吸收系数P=0.70表9屋面平均传热系数计算表屋面构造类型传热系数W(m2-K)热惰性指标太阳辐射吸收系数应用面积（it?）钢筋混凝土（120.00）+难燃0.402.560.705285.00型挤塑聚苯板（80.00）建筑钢材（1.00）+岩棉板（平行纤维）（125.00）0.392.190.701259.83屋顶全楼加权平均传热系数0.40lW(m2K)(D=2.49)标准条目建筑节能与可再生能源利用通用规范GB55015-2021第3.1.10条夏热冬冷地区甲类公共建筑屋顶传热系数的要求。结论0.40(限值:0.40),满足2.2 外墙外墙构造类型1:水泥砂浆（20.Omm）+蒸压加气混凝土砌块526625（外墙灰缝3mm）（250.0mm）+水泥砂浆（20.Omm）表10外墙热工性能判定外墙1每层材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2-K)热阻值(m2K)W热惰性指标D=RS修正系数Q水泥砂浆20.00.93011.3700.0220.241.00蒸压加气混凝土砌块526625（外墙灰缝3mm）250.00.2403.0101.0423.141.00水泥砂浆20.00.93011.3700.0220.241.00外墙各层之和290.01.083.62外墙热阻Ro=Ri+R+Re=l.23(m2K)WRi=0.11(m2K)/W;Re=0.04(m2K)W外墙传热系数K=lRo=0.81W(m2K)太阳辐射吸收系数P=0.70外墙构造类型2：建筑钢材（LOmm）+岩棉板（平行纤维）（125.0mm）+建筑钢材（1.0mm）表11外墙热工性能判定外墙2每层材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2-K)热阻值(m2K)W热惰性指标D=RS修正系数建筑钢材1.058.200126.0000.0000.001.00岩棉板（平行纤维）125.00.0400.7002.6042.191.20建筑钢材1.058.200126.0000.0000.001.00外墙各层之和127.02.602.19外墙热阻Ro=Ri+R+Rc=2.75l(m2K)WRi=0.11(m2K)/W;Re=0.04(m2K)W外墙传热系数K=lRo=0.36W(m2K)太阳辐射吸收系数P=0.70热桥柱构造类型：水泥砂浆(5.0mm)+增强型改性发泡水泥保温板A型(50.Omm)+水泥砂浆(15.0mm)+钢筋混凝土(200.0mm)+水泥砂浆(20.0mm)表12热桥柱热工性能判定热桥柱每层材料名称厚度(mm)导热系数W(mK)J蓄热系数W(m2-K)热阻值(m2K)W热惰性指标D=RS修正系数水泥砂浆5.00.93011.3700.0050.061.00增强型改性发泡水泥保温板A型50.00.0550.9000.7270.821.25水泥砂浆15.00.93011.3700.0160.181.00钢筋混凝土200.01.74017.2000.1151.981.00水泥砂浆20.00.93011.3700.0220.241.00热桥柱各层之和290.00.893.28热桥柱热阻Ro=Ri÷R+Re=1.04(m2K)WRi=0.11(m2K)/W;Re=0.04(m2-K)W热桥柱传热系数K=lRo=0.97W(m2K)热桥梁构造类型：水泥砂浆(5.0mm)+增强型改性发泡水泥保温板A型(50.0mm)+水泥砂浆(15.0mm)+钢筋混凝土(200.0mm)+水泥砂浆(20.0mm)表13热桥梁热工性能判定热桥梁每层材料名称厚度(mm)导热系数lW(mK)J蓄热系数lW(m2-K)热阻值l(m2K)WJ热情性指标D=Rs修正系数a水泥砂浆5.00.93011.3700.0050.061.00增强型改性发泡水泥保温板A型50.00.0550.9000.7270.821.25水泥砂浆15.00.93011.3700.0160.181.00钢筋混凝土200.01.74017.2000.1151.981.00水泥砂浆20.00.93011.3700.0220.241.00热桥梁各层之和290.00.893.28热桥梁热阻Ro=Ri+R+Re=1.04(m2-K)WRi=0.11(m2K)/W;Re=0.04(m2K)W热桥梁传热系数K=lRo=0.97W(m2K)热桥过梁构造类型：水泥砂浆(5.0mm)+增强型改性发泡水泥保温板A型(500mm)+水泥砂浆(15.0mm)+钢筋混凝土(200.Omm)+水泥砂浆(20.0mm)表14热桥过梁热工性能判定热桥过梁每层材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2-K)热阻值(m2K)W热惰性指标D=RS修正系数水泥砂浆5.00.93011.3700.0050.061.00增强型改性发泡水泥保温板A型50.00.0550.9000.7270.821.25水泥砂浆15.00.93011.3700.0160.181.00钢筋混凝土200.01.74017.2000.1151.981.00水泥砂浆20.00.93011.3700.0220.241.00热桥过梁各层之和290.00.893.28热桥过梁热阻Ro=Ri÷R+Re=1.04(m2K)WRi=0.1l(m2K)/W;Re=0.04(m2K)W热桥过梁传热系数K=lRo=0.97W(m2-K)l热桥楼板构造类型：水泥砂浆(5.0mm)+增强型改性发泡水泥保温板A型(500mm)+水泥砂浆(15.0mm)+钢筋混凝dL(200.0mm)表15热桥楼板热工性能判定热桥楼板每层材料名称厚度(mm)导热系数W(mK)蓄热系数W(m2-K)热阻值(m2K)W热惰性指标D=RS修正系数a水泥砂浆5.00.93011.3700.0050.061.00增强型改性发泡水泥保温板A型50.00.0550.9000.7270.821.25水泥砂浆15.00.93011.3700.0160.181.00钢筋混凝土200.01.74017.2000.1151.981.00热桥楼板各层之和270.00.863.04热桥楼板热阻Ro=Ri+R÷Re=1.01(m2*K)WRi=0.11(m2K)/W;Re=0.04(m2K)W热桥楼板传热系数K=lRo=0.99W(m2K)表16外墙平均传热系数判定构件名称面积(m2)面积所占比率传热系数KW(m2K)热惰性指标D太阳辐射吸收系数外墙12637.770.260.813.620.70外墙26756.380.670.362.190.70热桥柱121.450.010.973.280.70热桥梁478.100.050.973.280.70热桥过梁73.030.010.973.280.70热桥楼板82.410.010.993.040.70外墙平均传热系数KmKm=(KLSl+K2.S2+K3.S3+K4.S4+K5.S5)/S(m2)=0.52W(m2K)(D=2.64)标准条目建筑节能与可再生能源利用通用规范GB55015-2021第3.1.10条夏热冬冷地区甲类公共建筑外墙传热系数的要求。结论0.52(限值：0.80),满足2.3 外窗(含透明幕墙)传热系数外窗构造类型：穿条式隔热铝合金多腔型材(24mm隔热条高度30mmm)6中透光单银1.OW-E+12A+6透明表17立面外窗传热系数判定朝向立面规格型号外窗面积(H?)传热系数lW(m2窗饱光>面比透墙立墙括幕加权传热系数lW(m2传热系数限值1W(m2K)K)K)东立面1穿条式隔热铝合金多腔型材（24mm隔热条高度<30mmm）6中透光单银LOW-E+12A+6透明127.542.500.112.503.0立面2穿条式隔热铝合金多腔型材（24mm隔热条高度<30mmm）6中透光单银LOW-E+12A+6透明116.672.500.102.503.0立面3穿条式隔热铝合金多腔型材（24mm隔热条高度<30mmm）6中透光单银LoW-E+12A+6透明64.102.500.082.503.0立面4穿条式隔热铝合金多腔型材（24mmW隔热条高度v30mmm）6中透光单银LoW-E+12A+6透明73.512.500.082.503.0南立面5穿条式隔热铝合金多腔型材（24mm隔热条高度v30mmm）6中透光单银LOW-E+12A+6透明77.042.500.072.503.0立面6穿条式隔热铝合金多腔型材（24mmW隔热条高度<30mmm）6中透光单银LOW-E+12A+6透明17.162.500.032.503.0西立面7穿条式隔热铝合金多腔型材（24mmW隔热条高度<30mmm）6中透光单银LOW-E+12A+6透明78.832.500.082.503.0立面8穿条式隔热铝合金多腔型材（24mmW隔热条高度<30mmm）6中透光单银LOW-E+12A+6透明66.532.500.062.503.0立面9穿条式隔热铝合金多腔型材（24mm隔热条高度<30mmm）6中透光单银LOW-E+12A+6透明105.872.500.122.503.0立面10穿条式隔热铝合金多腔型材（24mm隔热条高度167.792.500.142.503.0<30mmm)6中透光单银1.OW-E+12A+6透明北立面11穿条式隔热铝合金多腔型材（24mmW隔热条高度<30mmm）6中透光单银LoW-E+12A+6透明167.912.500.202.503.0立面12穿条式隔热铝合金多腔型材（24mmW隔热条高度v30mmm）6中透光单银LOW-E+12A+6透明109.532.500.202.503.0标准条目建筑节能与可再生能源利用通用规范GB55015-2021第3.1.10条夏热冬冷地区甲类外窗的传热系数的要求。结论满足2.4 外窗（含透明幕墙）太阳得热系数表18太阳得热系数SHGe判断表（立面）朝向立面玻璃太阳得热系数窗框系数外遮阳系数SD立面窗墙比（包括透光幕墙）综合太阳得热系数SHGCSHGC限值东立面10.460.750.770.110.280.450.460.750.830.460.750.84立面20.460.750.770.100.280.450.460.750.840.460.750.650.460.750.830.460.751.00立面30.460.750.770.080.280.450.460.750.830.460.750.650.460.751.00立面40.460.750.770.080.290.450.460.750.840.460.750.830.460.751.00南立面50.460.750.680.070.290.450.460.750.840.460.751.00立面60.460.750.680.030.240.45西立面70.460.750.830.080.290.450.460.750.840.460.751.00立面80.460.750.830.060.300.450.460.750.660.460.751.00立面90.460.750.770.120.270.450.460.750.840.460.750.660.460.750.830.460.751.00立面100.460.750.770.140.280.450.460.750.830.460.750.840.460.751.00北立面110.460.750.850.200.310.450.460.750.890.460.750.880.460.751.00立面120.460.750.850.200.300.450.460.750.880.460.751.00标准条目建筑节能与可再生能源利用通用规范GB55015-2021第3.1.10条夏热冬冷地区甲类外窗太阳得热系数的要求。结论满足2.5 屋顶透光部分传热系数屋面透光部位构造类型，穿条式隔热铝合金多腔型材（24mmW隔热条高度<30mmm）6中透光三银LOW-E+12Ar+6透明（全自动化封装暖边条）表19屋面透光部位传热系数判定表屋面透光部分窗框屋面透光部分玻璃屋面透光部分面积传热系数W(m2K)J全楼加权屋面透光部分传热系数限值穿条式隔热铝合金多腔型材（24mmW隔热条高度<30mmm）6中透光三银Low-E÷12Ar+6透明（全自动化封装暖边条）1725.002.202.202.2标准条目建筑节能与可再生能源利用通用规范GB55015-2021第3.1.10条夏热冬冷地区甲类屋顶透光面积部分传热系数的要求。结论满足2.6 屋顶透光部分太阳得热系数表20屋面透光部位太阳得热系数判定表屋面透光部分窗框屋面透光部分玻璃屋面透光部分面积太阳得热系数全楼加权屋面透光部分太阳得热系数限值穿条式隔热铝合金多腔翼材（24mmW隔热条高度<30mmm）6中透光三银Low-E+12Ar+6透明（全自动化封装暖边条）1725.000.160.160.30标准条目建筑节能与可再生能源利用通用规范GB550152021第3.1.10条夏热冬冷地区甲类屋顶透光面积太阳得热系数的要求。结论满足2.7 外窗和透光幕墙遮阳措施表21外窗遮阳设置情况判断表朝向外窗遮阳设置情况外窗遮阳设置情况限值东水平遮阳/部分无遮阳应采取遮阳措施南水平遮阳/部分无遮阳应采取遮阳措施西水平遮阳/部分无遮阳应采取遮阳措施北水平遮阳/部分无遮阳标准条目建筑节能与可再生能源利用通用规范GB550152021第3.1.15条甲类公共建筑南、东、西向外窗和透光幕墙应采取遮阳措施。结论满足六、规定性指标结论1规定性指标判定情况表22规定性指标判定情况序号建筑构件设计值标准限值是否达标1屋顶透光部分与屋顶总面积之比满足建筑节能与可再生能源利用通用规范GB55015-2021第3.1.6条的要求0.200.20满足2屋面满足建筑节能与可再生能源利用通用规范GB55015-2021第3.1.10条的要求K=0.40K0.40满足3外墙满足建筑节能与可再生能源利用通用规范GB55015-2021第3.1.10条的要求K=0.52K0.80满足4外窗（含透明幕墙）传热系数满足建筑节能与可再生能源利用通用规范GB55015-2021第3.1.10条的要求K=2.50K3.0满足5外窗（含透明幕墙）太阳得热系数满足建筑节能与0.310.45满足可再生能源利用通用规范GB55015-2021第3.1.10条的要求6屋顶透光部分传热系数满足建筑节能与可再生能源利用通用规范GB55015-2021第3.1.10条的要求K=2.20K2.2满足7屋顶透光部分太阳得热系数满足建筑节能与可再生能源利用通用规范GB55015-2021第3.1.10条的要求Shgc=0.16Shgc0.30满足8外窗和透光幕墙遮阳措施满足建筑节能与可再生能源利用通用规范GB55015-2021第3.1.15条的要求水平遮阳/部分无遮阳应采取遮阳措施满足2强制性条文判定情况表23强制性条文判定情况序号建筑构件设计值标准限值是否达标1屋面K=0.40K0.40满足2外墙K=0.52K0.80满足3外窗（含透明幕墙）传热系数（东立面1）K=2.50K3.00满足4外窗（含透明幕墙）传热系数（东立面2）K=2.50K3.00满足5外窗（含透明幕墙）传热系数（东立面3）K=2.50K3.00满足6外窗（含透明幕墙）传热系数（东立面4）K=2.50K3.00满足7外窗（含透明幕墙）传热系数（南立面5）K=2.50K3.00满足8外窗（含透明幕墙）传热系数（南立面6）K=2.50K3.00满足9外窗（含透明幕墙）传热系数（西立面7）K=2.50K3.00满足10外窗（含透明幕墙）传热系数（西立面8）K=2.50K3.00满足11外窗（含透明幕墙）传热系数（西立面9）K=2.50K3.00满足12外窗（含透明幕墙）传热系数（西立面10）K=2.50K3.00满足13外窗（含透明幕墙）传热系数（北立面11）K=2.50K3.00满足14外窗（含透明幕墙）传热系数（北立面12）K=2.50K3.00满足15外窗和透光幕墙遮阳措施（东）水平遮阳/部分无遮应采取遮满足阳阳措施16外窗和透光幕墙遮阳措施（南）水平遮阳/部分无遮阳应采取遮阳措施满足17外窗和透光幕墙遮阳措施（西）水平遮阳/部分无遮阳应采取遮阳措施满足规定性指标判定结论：本项目规定性指标满足建筑节能与可再生能源利用通用规范GB550152021的规范要求。
