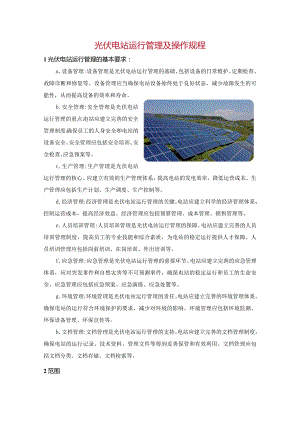

光伏电站运行管理及操作规程.docx

光伏电站运行管理及操作规程1光伏电站运行管理的基本要求：a.设备管理:设备管理是光伏电站运行管理的基础。包括设备的日常维护、定期检查、故障诊断和修复等。设备管理应当确保电站设备始终处于良好状态，减少故障发生的可能性，从而提高设备的效率和寿命。b.安全管理:安全管理是光伏电站运行管理的重点。电站应建立完善的安全管理制度，确保员工的人身安全和电站的设备安全。安全管理应包括安全培训、安全检查、应急预案等。c.生产管理:生产管理是光伏电站运行管理的核心。应建立有效的生产管理体系，提高电站的发电效率，降低运营成本。生产管理应包括生产计划、生产调度、生产控制等。d.经济管理:经济管理是光伏电站运行管理的关键。电站应建立科学的经济管理体系，控制运营成本，提高经济效益。经济管理应包括预算管理、成本管理、销售管理等。e.人员培训管理:人员培训管理是光伏电站运行管理的保障。电站应建立完善的人员培训管理制度，提高员工的专业技能和综合素质，为电站的稳定运行提供人才保障。人员培训管理应包括岗前培训、在岗培训、外出培训等。f.应急管理:应急管理是光伏电站运行管理的重要环节。电站应建立完善的应急管理体系，应对突发事件和自然灾害等不可预测事件，确保电站的稳定运行和员工的生命安全。应急管理应包括应急预案、应急演练、应急处置等。g.环境管理:环境管理是光伏电站运行管理的责任。电站应建立完善的环境管理体系，确保电站的运行符合环境保护的要求，减少对环境的影响。环境管理应包括环境监测、环保设备管理、环保宣传等。h.文档管理:文档管理是光伏电站运行管理的支持。电站应建立完善的文档管理制度，确保电站的运行记录、技术资料、管理文件等得到妥善保管和有效利用。文档管理应包括文档分类、文档存储、文档检索等。2范围本标准规定了电力集团下属光伏电站正常运行、维护的内容、方法以及事故处理的原则和程序等，对光伏电站设备和人员等方面的进行了要求。本标准适用于电压等级为35KV及以下的并网型光伏电站。3规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。a.继电保护和安全自动装置技术规范GB/14285-2006b.电业安全工作规程（发电厂和变电所电气部分）DL/T408-1991c.电力变压器运行规程DL/T572-2010d.电力设备预防性试验规程DL/T596-19964运行电站对设备的基本要求4.1光伏发电单元a.逆变器逆变器应有制造厂商的金属铭牌，在前后柜明显位置应标示有光伏电站自己的名称及编号。逆变器交直流电缆接口须用防火泥封堵。逆变器接地须可靠。b.直流输入电缆直流输入电缆进入电缆沟内须有序整齐排列在电缆架上，所接入组件容量须在逆变器承载能力范围之内；每根电缆须挂牌标示清楚所并组件阵列编号及所并组件汇流箱编号。c.汇流箱（MPPT柜）汇流箱在明显位置应标示有光伏电站白己的名称及编号。汇流箱须架设在距地面50Cm以上，便于人员维护检修和保护不受积水浸泡的危险。输出总电缆须挂牌标示清楚电缆走向，输入支路每路电缆须挂牌标示清楚所接入支架绳号，且输入输出电缆接口处须用防火泥封堵。d.组件支架组件支架基础埋深须符合相关电力建筑标准要求，灌注桩须使每一组件处在同一水平面上，支架强度须能承载电池组件自身重量及可抗外力。同时确保电池板底部具有一定的通风风道。e.电池组件电池组件封装面须完好无破损；背后引出线及线盒须完好；组件表面应洁净无污垢；组件实测功率须不小于组件标牌功率。f.变压器变压器应有制造厂商的金属铭牌，在设备明显位置应标示有光伏电站自己的名称及编号。变压器的基础须高于地面至少20cm,避免设备受积水浸泡的危险。变压器外壳接地须可靠。变压器低压侧断路器须有对应所接入逆变器的编号。g.通讯柜通讯柜应有光伏电站自己的名称和编号，并标示在明显位置。通讯线应标示清楚所接入对应的逆变器及电网编号。通讯线应有序排列整齐。h.逆变器室逆变器室外散水台及屋顶防水层应符合相关建筑标准要求，防止雨水进入室内危机设备安全。须安设防火门，并装设防鼠挡板。保证通风良好，室内墙体须有轴流风机预留口。室内照明设备齐全，亮度满足工作要求。室内须装设温度及烟雾传感器，须安放灭火器。设备前后须铺设绝缘垫。i.监控系统1）光伏电站监控系统应由两部分组成:一部分为视频监控系统；另一部分是控制室计算机控制系统。控制室计算机应备有不间断电源，控制室与逆变器室应有可靠的通信设备。2）光伏发电单元的监控系统应能监测到下列数据信息并设有主要报警信号： 逆变器温度、有功与无功功率、交直流电流、交直流电压、频率、功率因数； 逆变器日发电量、累计发电量、二氧化碳减排量、并网时长； 逆变器峰值功率、功率及发电量曲线图； 汇流箱支路电流、电压； 箱式变压器断路器电流、电压、频率、分合闸次数； 风速、辐照度、阴晴等天气情况； 汇流箱防雷报警；逆变器高温报警、频率异常、孤岛保护、直流接地、模块故障、直流过压、直流欠压、交流过压、交流欠压、低电压穿越保护、通讯故障等；箱变接地报警CT断线故障跳闸短延时报警断路器拒动等；主要开关设备二次回路断线报警信息。j.保护及自动化系统1)光伏电站应根据安全稳定运行需要，配置符合电力系统标准线路保护、母线保护、主要设备保护，故障录波装置；2) 同时根据目前国家电网公司并未要求还应配置功率控制系统、光功率预测系统、远动装置、安自装置；3) 为合理分析和评测光伏电站运行情况，还应配置环境监察系统。4.2其它要求a.光伏电站必须备有可靠的事故应急照明；b.光伏电站电池组件阵列间应有接地网以及防雷保护措施；c.光伏电站与电网调度之问应保证有可靠的通信关系；d.光伏电站内的架空线路应符合SD292-1998架空配电线路及设备运行规程中的规定；e.光伏电站内的电力电缆应符合电力工业部(79)电生字53号电力电缆运行规程中的规定；f.光伏电站内的变压器及其附属设备应符合DL/T572-2010电力变压器运行规程中的规定。5运行电站主要技术条件5.1 光伏电站应有的技术档案a.制造厂提供的设备技术规范和运行操作说明书、出厂试验记录以及有关图纸和系统图；b.光伏电站输出功率与辐照度关系曲线(实际运行测试记录)；C.光伏电站事故和异常运行记录；d.光伏电站检修和重大改进记录；e.光伏电站运行记录的主要内容有发电量、并网时长、等效利用小时、缺陷记录等；f.光伏电站应有月度设备可靠性分析，月度、季度、年度经济分析等。5.2 光伏电站应有必要的规程制度a.光伏电站规程制度包括安全工作规程、运行规程、检修维护规程、消防规程、防雷、防火、防汛应急预案；工作票制度、操作票制度、交接班制度、巡回检查制度、设备定期实验制度、定期工作制度等；b.光伏电站运行记录包括日发电量、日场用电量、最大功率及出现时间、最大辐照度及出现时间记录、经济分析等；c.光伏电站相关记录包括运行报表，缺陷记录，班组长日志，安全活动记录，培训记录，备品备件记录，定期维护记录等。6运行人员基本素质要求a.光伏电站的运行人员必须经过公司、部门、班组三级安全教育培训及岗位技能培训，且经考试合格，健康状况符合上岗条件；b.熟悉光伏电站的工作原理及基本结构；c.掌握计算机监控系统的使用方法；d.掌握日常工作所需的各类安全及电动工器具的使用方法；e.熟悉光伏电站的各类状态信息，故障信号及故障类型，掌握一般故障的原因和处理的方法；f.熟悉操作票、工作票的填写及DL/T408T991、DL/T409-1991电业安全工作规程中的基本要求和规定；g.能统计计算利用小时数、故障率、填报各项报表等；h.掌握触电急救法、心肺复苏法、止血包扎等。7日常运行和维护7.1 光伏电站发电单元在投入运行前应具备的条件a.电池组件表面封装完好，组件之间串联连接方式正确，插线头之间连接紧固无松动虚接;b.组件支架之间处于同一水平面；支架基础无下陷情况；支架无形变，无危及电池组件情况；支架防雷及接地可靠；c.汇流箱各支路开路电压、对地电压正常，各支路熔断器完好，防雷器正常；d.逆变器各项试验正常，软件（模块）调试工作完成，具备并网条件；e.箱式变压器油位正常，各项试验正常，低压侧断路器静态跳合闸试验正常，高压侧负荷刀闸分合正常；f.各设备间的交直流电缆绝缘合格，交流电缆相序正确无误；g.各项保护装置均在正确投入位置，且保护定值完全按照电力系统批准定值进行设置；h.经维修的设备在重新启动前，所有为检修而设立的安全措施应己拆除。7. 2光伏电站运行监控a.光伏电站运行人员每周应按时查看和记录地区一周天气预报，做好发电站安全运行预想和措施；b.运行人员每天在系统并网发电时应委派专人通过集控室监控系统的屏幕监视光伏电站各项参数变化情况；c.运行人员应根据计算机监控系统显示的光伏电站运行参数，检查分析各项参数变化情况，发现异常情况应通过计算机屏幕对该发电单元进行连续监视,并根据变化情况作出必要处理。同时在运行日志上写明原因，进行故障记录与统计。d.运行人员应每天早中晚对光伏电站各配电室、电子设备间、发电站围网、组件阵列及水泵房等发电站重点部位进行三次巡回检查。7.3 光伏电站的定期巡视运行人员应定期对电池组件、汇流箱、逆变器室、变压器、高压配电室及输电线路进行巡回检查，巡检人员要在巡检记录本上记录巡检内容及时间；发现缺陷时及时处理，并登记在缺陷记录本上。a.检查电池组件封装面有无受外力损坏、电池板之间的接线有无松动、跟踪支架电机有无故隙等；b.检查汇流箱各支路是否正常发电运行、防雷器是否正常；c.检查逆变器室各逆变器运行中有无异常声音、设备各参数是否正常等；d.检查变压器运行中有无异常声音、温度是否正常、风机有无启动等；e.检查高压配电室各开关柜保护装置有无报警信息、各断路器位置及状态是否正确。7.4 光伏电站的检查维护a.电池组件的维护检修应不少于两人，运行人员更换电池板时应使用安全带、戴安全帽、穿安全鞋。维护检修所需配件及工具必须单独放在工具袋内，工具袋必须与安全绳连接牢固，以防坠落。b.汇流箱的维护检修应不少于两人，运行人员检查汇流箱支路是否正常时必须带绝缘手套，更换支路保险时必须先断开输出开关；c.逆变器的维护检修应不少于两人，运行人员检修时应穿工作服、戴安全帽、穿安全鞋、工器具使用时应摆放整齐。直流侧有检修紧固工作时一定要等待电容及母排放电验明无电压后方可工作。d.变压器的维护检修应不少于两人工作前确认变压器高、低压侧已经断开验明无电压；本体挂有接地线后方可工作，检查油位是否正常，是否有瓦斯气，电缆有无划伤放电现象，母排接线柱有无松动放电现象等；e.光伏电站各设备应保持清洁，定期进行吹灰清扫；f.对控制室计算机监控系统和通讯设备应定期进行检查和维护。8运行操作8.1 汇流箱的投退a.汇流箱的投运：检查汇流箱各支路开路电压、对地电压正常、防雷器正常接地正常后，先合上每一路支路熔断器，后合上汇流箱总空开；b.汇流箱的退出：当汇流箱支路因缺陷退出运行须检修时，应先断开汇流箱总空开，然后进行消缺检修；如汇流箱总输出母排侧（直流屏）出现缺陷时，则须退出与之并联的其他汇流箱，防止倒送电。8.2 逆变器的启动和停机a.逆变器的自动启停：当光伏组件直流电压达到逆变器并网电压范围时，逆变器自动由待机模式（脱网状态）转入运行模式并入电网；当光伏组件直流电压低于逆变器并网电压范围时，逆变器自动由并网运行模式转入待机模式（脱网状态）；b.逆变器的手动启停：当逆变器新投用或检修后需启动时，应检查逆变器交、直流侧正常达到并网要求，合上逆变器本体交、直流断路器把手，等待逆变器并网发电。当逆变器需要停机时，可以通过逆变器本体液晶面板进行按键停机；如遇故障或紧急突发事件，可以直接按紧急停机键进行停机，紧急停机后需启动时一定要先将交、直流断路器把手从脱扣位置复归到分位。C.当逆变器直流侧需检修消缺或事故处理时，要断开与之连接的直流柜或汇流箱，防止逆变器直流母排带电，同时须等到逆变器自身电容放电完全无电压后方可进行检修工作。8.3 变压器的投退a.变压器的投运：检查箱式变压器油位正常；无瓦斯气；冷却风机正常；各保护定值的设定和投退正确:检查送电设备范围内无接地，再合上高压侧负荷开关:检查变压器运行正常后再依次合上低压侧断路器。大修或新投运的变压器应至少充电三次后方可投运；b.变压器的退出：先断开变压器低压侧断路器，后拉开高压侧负荷开关视情况合上高压侧接地刀闸或挂接地线。8.4 线路的停送电a.线路送电时先送高压侧后送低压侧:停电时于此相反；b.线路送电时须先将母线PT及保护压板投入运行；c.线路的停送电须向调度提出申请，并听从调度员的逐项调令进行操作。8.5 电站用电源的切换：光伏电站应有主电源和备用电源两个电源给站用电源供电。这两个电源应定期检查和切换，当有一路电源失电后，应能够快速切换至另一个电源供电；若两路电源同时失电时，将由UPS（蓄电池组）向站用电供电，这时应转移或退出不必要的负荷，节省电量，保证电站监控、调度数据传输、保护及远动装置尽可能长时间运行9异常和事故处理9.1 光伏电站异常运行与事故处理基本要求a.当光伏电站设备出现异常运行或发生事故时，当班班长应组织人员尽快隔离异常，恢复无故障设备正常运行，并将处理情况记录在运行日志及缺陷登记本上；b.事故发生时，应采取措施控制事故不再扩大并及时向主管领导汇报，在事故原因查清前，运行人员应保护事故现场和损坏的设备，特殊情况例外(如抢救人员生命)。如需立即进行抢修的，必须经主管领导同意；c.当事故发生在交接班时过程中，应停止交接班，交班人员必须坚守岗位、处理事故，接班人员应在交班班长指挥下协助事故处理。事故处理告一段落后，由交接双方班长决定，是否继续交接班；d.事故处理完成后，值班负责人应将事故发生的经过和处理情况，如实记录在交接班记录上。事故发生后应根据计算机记录，对保护、信号及自动装置动作情况进行分析，查明事故发生的原因，并写出书面报告，汇报主管生产领导。9.2光伏电站运行异常及故障处理a.对于监控系统发出报警信号，运行人员要根据报警信号所提供的部位进行现场检查和处理。1) 逆变器模块故隙，应检查出故除模块将其抽出，更换备用模块，恢复逆变器运行。2) 逆变器频率异常，应停机检查设备主体是否正常，如设备主体无异常检查设备控制模块中的信息采集模块是否正常。3) 逆变器在运行中发现有异常声音，应查明响声部位，分析原因，并作出处理。b.逆变器因异常需要立即进行停机操作的顺序：1) 监控系统内远程停机，必要时就地通过液晶面进行按键关机。2) 当正常停机无效时，使用紧急停机按钮进行停机。3) 仍然无效时，拉开光伏发电单元的主开关或者连接此发电单元的变压器低压断路器。9.3光伏电站事故处理a.发生下列事故之一者，光伏发电设备应立即停机处理：1) 电气设备电缆头爆炸。2) 高压开关爆炸或不能正常合闸。3) 逆变器、变压器等设备本体发出严重异味。4) 涉及人身安全的故障时。b.当光伏发电设备发生起火时，运行人员应立即停机并切断电源，迅速采取灭火措施，防止火势蔓延；当发电单元发生危及人员和设备安全的故障时，值班人员应立即拉开该设备的上级断路器。c.光伏电站内电气设备的事故处理可参照本标准所列“引用标准”中相应标准的规定处理。1)光伏电站变压器事故处理参照DL/T572的规定处理。2)光伏电站内架空线路事故处理参照SD292的规定处理。3)光伏电站内电力电缆事故处理参照电力电缆运行规程的规定处理。具体故障表现及处理方式另见检修规程。10运行分析a.运行人员每日应对光伏电站发电量曲线进行电量分析，分析当日影响发电量的主要原因；b.运行人员每周应对光伏电站缺陷进行汇总和分析，找出影响发电量的主要原因及今后的整改处理意见；并对电站一周内的运行情况进行分析；c.运行人员每月应对光伏电站运行情况进行分析，对比去年同期的发电量、上网电量、站用电、综合站用电、天气情况等多项指标进行对比；d.运行人员应加强样本分析对比。当样本数据差均值在10%以上，应组织清扫电池组件；e.运行人员每年应对光伏电站电池组件衰减率进行分析，估算电厂功率衰减程度。
