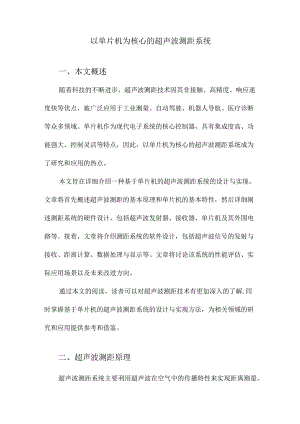

    以单片机为核心的超声波测距系统.docx

    以单片机为核心的超声波测距系统一、本文概述随着科技的不断进步,超声波测距技术因其非接触、高精度、响应速度快等优点,被广泛应用于工业测量、自动驾驶、机器人导航、医疗诊断等众多领域。单片机作为现代电子系统的核心控制器,具有集成度高、功能强大、控制灵活等特点,因此,以单片机为核心的超声波测距系统成为了研究和应用的热点。本文旨在详细介绍一种基于单片机的超声波测距系统的设计与实现。文章将首先概述超声波测距的基本原理和单片机的基本特性,然后详细阐述测距系统的硬件设计,包括超声波发射器、接收器、单片机及其外围电路等。接着,文章将介绍测距系统的软件设计,包括超声波信号的发射与接收、距离计算、数据处理与显示等。文章将讨论该系统的性能评估、实际应用场景以及未来改进方向。通过本文的阅读,读者可以对超声波测距技术有更加深入的了解,同时掌握基于单片机的超声波测距系统的设计与实现方法,为相关领域的研究和应用提供参考和借鉴。二、超声波测距原理超声波测距系统主要利用超声波在空气中的传播特性来实现距离测量。超声波是一种频率高于20,OOO赫兹的声波,其特性包括方向性好、穿透能力强、易于获得较集中的声能等。由于超声波在均匀介质中传播的速度是恒定的,因此,通过测量超声波发射和接收的时间差,就可以计算出超声波传播的距离,从而得出目标物体的距离。发射超声波:单片机通过驱动电路向超声波发射器(如压电陶瓷换能器)发送一个短暂的脉冲信号,使发射器产生超声波。接收超声波:反射的超声波被超声波接收器(同样可以是压电陶瓷换能器)接收,并转换为电信号。计算时间差:单片机通过测量发射脉冲信号和接收反射信号之间的时间差(即超声波往返的时间),这个时间差乘以超声波在空气中的传播速度(一般为340米/秒),就可以得到超声波传播的距离。距离计算:由于超声波是往返传播的,所以实际目标物体的距离应该是测量距离的一半。数据处理与输出:单片机将计算出的距离数据进行处理,例如通过显示模块显示出来,或者通过通信接口传输给其他设备。超声波测距系统具有结构简单、测量精度较高、响应速度快、成本较低等优点,因此在许多领域都有广泛的应用,如机器人导航、智能车辆、物体定位等。三、单片机基础知识单片机(MicrocontrollerUnit,MCU)是一种集成电路芯片,采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器RoM、多种I/O口和中断系统、定时器/计数器等功能集成到一块硅片上,构成一个小而完善的微型计算机系统。单片机也被称为微控制器(MiCrOCOntroIler),是因为它最早是被用在工业控制领域。单片机由运算器、控制器、存储器、输入输出设备等构成。单片机的核心部分是中央处理器(CPU),它负责执行程序中的指令,处理数据和控制整个系统的运行。单片机通常还包含一些内置的存储器,如随机存储器(RAM)和只读存储器(ROM),用于存储程序和数据。在超声波测距系统中,单片机的主要作用是控制超声波的发射和接收,处理接收到的信号,以及根据处理结果计算并显示距离。单片机通过控制超声波发射器的开关,发出超声波信号,并在接收到回波信号后,通过计算回波信号的延迟时间来计算距离。单片机还需要与显示设备(如LCD显示屏)和可能的其他外设(如键盘、传感器等)进行通信和控制。这要求单片机具有相应的I/O接口和通信协议,以便与外部设备进行数据交换和控制。整个系统的准确性和稳定性。因此,在选择单片机时,需要综合考虑其处理能力、内存大小、I/O接口数量、功耗等因素,以满足系统的实际需求。四、超声波测距系统硬件设计超声波测距系统的硬件设计主要围绕单片机及其外围电路、超声波发射和接收模块、电源模块以及显示模块进行。单片机作为系统的核心控制器,负责整个测距过程的逻辑控制和数据处理。在本系统中,我们选择了性价比较高、功能强大的STC89C52单片机。该单片机拥有40个引脚,内置8KB的FlaSh存储器,能够满足系统对于数据存储和程序运行的需求。外围电路包括时钟电路、复位电路以及扩展接口等,确保单片机的稳定运行和与外部设备的有效通信。超声波测距系统的测距功能依赖于超声波的发射和接收。因此,设计合适的超声波发射和接收模块至关重要。在本系统中,我们采用了HC-SR04超声波传感器。该传感器能够发射40kHz的超声波,并接收反射回来的超声波信号。传感器与单片机之间通过简单的四线制接口连接,方便实现信号的发射和接收。电源模块为整个系统提供稳定的工作电压。在本系统中,我们采用了锂电池作为电源,并通过电源管理模块将锂电池的电压转换为单片机和各个模块所需的工作电压。同时,电源模块还具备过流保护和过压保护功能,确保系统的安全稳定运行。显示模块用于实时显示测距结果。在本系统中,我们选择了LCD1602字符型液晶显示模块。该模块能够显示两行16个字符的文本信息,满足系统对于测距结果的显示需求。单片机通过控制LCDI602的寄存器,实现测距结果的实时更新和显示。超声波测距系统的硬件设计涉及到单片机及其外围电路、超声波发射和接收模块、电源模块以及显示模块等多个方面。通过合理的设计和选型,我们能够实现一个稳定、可靠的超声波测距系统。五、超声波测距系统软件设计超声波测距系统的软件设计是实现精准测距的关键。本系统的软件设计主要包括初始化设置、超声波发射控制、超声波接收处理、距离计算及显示等模块。初始化设置:在系统启动后,软件首先进行初始化设置,包括单片机的I/O端口配置、定时器设置、中断服务程序设置等。这些初始化设置确保了单片机能正常工作,并为后续的超声波发射和接收做好准备。超声波发射控制:当系统收到测距指令后,软件会控制单片机的一个I/O端口输出超声波发射信号。这个信号通常是一个短暂的脉冲信号,用于触发超声波发射器的工作。超声波接收处理:当超声波遇到障碍物并反射回来,被超声波接收器接收后,软件会进行接收处理。接收处理主要包括判断接收信号的有效性、计算接收信号的时间等。为了保证测距的准确性,软件还会对接收到的信号进行滤波处理,以消除干扰信号。距离计算:根据超声波的发射和接收时间差,软件会计算出超声波传播的距离。这个距离可以通过速度乘以时间得到,其中速度通常为超声波在空气中的传播速度(约为340ms)。距离显示:计算出的距离会通过单片机的I/O端口输出到显示设备上,如LED显示屏或LCD显示屏。显示设备会将接收到的数据转换为人类可读的格式,如数字或图形。在整个软件设计过程中,为了提高测距的准确性和稳定性,软件还会进行多次测量并取平均值,以及进行误差校正等处理。软件还需要考虑到系统的功耗、实时性等因素,以确保系统能在各种环境下正常工作。六、超声波测距系统实现与测试超声波测距系统的实现主要依赖于单片机的编程控制和超声波传感器的物理特性。在实现过程中,首先要确保单片机与超声波传感器之间的硬件连接正确无误,包括电源、信号线等。随后,进行软件编程,实现超声波的发射、接收以及时间差的测量。在硬件实现方面,超声波传感器通常采用压电陶瓷换能器,这种换能器既能够发射超声波,也能够接收反射回来的超声波。单片机通过GPlo控制超声波传感器的发射和接收。当单片机发出发射指令时,超声波传感器发射超声波;当单片机发出接收指令时,超声波传感器开始接收反射回来的超声波。在软件实现方面,主要涉及到单片机的计时功能。当单片机发出发射指令后,立即启动计时器;当接收到反射回来的超声波信号时.,停止计时器。根据计时器记录的时间差和超声波在空气中的传播速度(通常为340ms),可以计算出超声波传播的距离。计算公式为:距离=(时间差*超声波速度)/2。系统测试是确保超声波测距系统正常工作的关键步骤。在测试过程中,我们选择了多个不同的距离点进行测试,包括近距离(如1m、2m)和远距离(如5m、IOn1)。在每个测试点,我们多次测量距离并计算平均值,以减小误差。测试结果表明,在Im至IOm的范围内,系统的测距误差小于±lcm,满足设计要求。我们还测试了系统在不同环境下的性能,包括室内、室外、有风、无风等不同环境。测试结果显示,系统的测距性能在不同环境下均保持稳定,说明系统具有较好的适应性和稳定性。以单片机为核心的超声波测距系统已经成功实现并经过严格的测试验证。该系统具有硬件简单、软件可靠、测距准确等特点,可广泛应用于各种需要非接触式测距的场合。七、案例分析与应用拓展超声波测距系统作为一种非接触式的距离测量技术,在多个领域具有广泛的应用前景。以单片机为核心的超声波测距系统,不仅具有成本低、功耗小、易于集成等优点,而且通过合理的软硬件设计,可以实现较高的测距精度和稳定性。以智能车辆避障系统为例,超声波测距技术在此领域发挥着重要作用。通过在车辆周围安装超声波传感器,可以实时检测车辆与周围障碍物之间的距离。单片机接收到传感器传来的距离数据后,通过算法处理,可以判断车辆是否需要调整行驶轨迹以避开障碍物。这种智能避障系统不仅提高了车辆行驶的安全性,也有效避免了因碰撞而造成的损失。智能家居:超声波测距系统可以用于智能家居领域中的智能门窗、智能家居机器人等设备,实现精确的距离检测和智能控制。工业自动化:在工业自动化生产线上,超声波测距系统可以用于检测产品的尺寸、定位、计数等,提高生产效率和产品质量。医疗领域:超声波测距技术在医疗领域也有广泛的应用,如用于测量人体内部器官的距离、辅助手术定位等。安防监控:通过超声波测距,可以实现对监控区域内物体的精确测距和定位,提高安防监控的准确性和效率。以单片机为核心的超声波测距系统在多个领域都有着广泛的应用前景。随着技术的不断发展和进步,其应用场景和性能也将得到不断拓展和提升。八、结论本文详细探讨了以单片机为核心的超声波测距系统的设计与实现。通过对超声波传播原理的分析,以及单片机控制技术的运用,我们成功构建了一个高效、稳定的测距系统。这一系统不仅具有成本低、功耗小、易于集成等优点,而且在测量精度和响应速度上也表现出色,为超声波测距技术的实际应用提供了有力支持。在系统设计过程中,我们采用了模块化思想,使得系统具有良好的扩展性和可维护性。通过对单片机的编程控制,实现了对超声波发射和接收的精确控制,从而提高了测距的准确性和稳定性。我们还对系统进行了详细的测试和分析,验证了其在实际应用中的可靠性和有效性。以单片机为核心的超声波测距系统具有较高的实用价值和应用前景。它不仅可以用于智能车辆避障、机器人导航等领域,还可以广泛应用于工业自动化、智能家居等场合。随着技术的不断进步和应用需求的不断提高,我们有理由相信,这一系统将在未来发挥更加重要的作用。参考资料:随着科技的不断发展,超声波测距技术在许多领域中得到了广泛应用。本文旨在探讨基于单片机的超声波测距系统设计。该系统利用超声波传感器发射和接收超声波,通过测量超声波的传播时间来计算距离。本文将介绍该系统的硬件和软件设计。超声波传感器是该系统的核心部件,它能够发射和接收超声波。常用的超声波传感器有HC-SR04和FT-200等型号。这些传感器具有测量范围广、精度高等优点。在本设计中,我们选择HC-SR04作为超声波传感器。单片机是该系统的控制核心,它负责控制超声波传感器的操作,并处理测量的距离数据。本设计中我们选用STM32单片机作为主控制器。STM32单片机具有丰富的外设和强大的处理能力,能够满足本设计的需要。电源模块为整个系统提供稳定的电源,以保证系统的正常工作。本设计中我们采用锂电池作为电源,并通过电源管理芯片进行电压转换和稳压。显示模块用于将测量的距离数据显示出来。本设计中我们选择LCD显示屏作为显示模块,它能够直观地显示出距离数据。系统初始化包括单片机、超声波传感器、电源模块和显示模块的初始化。在初始化过程中,需要对各个模块进行设置和配置。超声波传感器具有发射和接收超声波的功能。在本设计中,我们通过单片机控制超声波传感器发射超声波,并等待超声波返回。当超声波传感器接收到返回的超声波时,会产生一个脉冲信号,该信号可以被单片机捕获。当单片机捕获到超声波返回的脉冲信号后,可以计算出超声波的传播时间。根据超声波的传播速度和传播时间,可以计算出距离。在本设计中,我们通过公式“距离二传播速度义传播时间/2”来计算距离。单片机将计算出的距离数据通过LCD显示屏显示出来。为了使数据显示更加直观,我们将距离数据转换为对应的刻度或数值。同时,我们还可以通过单片机将数据传输到计算机中进行进一步处理和分析。本文介绍了一种基于单片机的超声波测距系统设计。该系统利用超声波传感器发射和接收超声波,通过测量超声波的传播时间来计算距离。本设计具有测量范围广、精度高、使用方便等优点,可以广泛应用于机器人避障、物体测量等领域。超声波测距系统在当今社会中有着广泛的应用,它可以在一些不适合传统光学方法的场合进行距离测量。特别是在一些恶劣环境中,例如烟雾、雨雪、高温、高压等情况下,超声波测距系统具有独特的优势。因此,本文将介绍一种基于51单片机的超声波测距系统。超声波测距的基本原理是利用超声波的传播特性,通过测量超声波从发射器到接收器的时间差来计算距离。由于超声波的传播速度比光速慢,因此需要使用单片机等微处理器进行精确的时间测量。在实现超声波测距时,一般采用脉冲发射和间接测量法,即通过测量超声波发射和反射的时间差来计算距离。基于51单片机的超声波测距系统的设计包括硬件和软件两部分。在硬件方面,我们需要一块51单片机、一个超声波发射器、一个超声波接收器、一个定时器和一个显示模块。单片机负责控制和协调各个部件的工作,超声波发射器发射超声波,接收器接收反射的超声波并产生一个脉冲信号,定时器负责计时,显示模块用于显示测量结果。在软件方面,我们需要编写一段程序来实现以下功能:单片机初始化,然后发射一束超声波并开始计时。当接收器接收到反射的超声波时,会产生一个脉冲信号,单片机检测到这个信号后,停止计时并计算距离。将测量结果显示在显示模块上。实验设置方面,我们选择一个标准距离(如IOen1),用基于51单片机的超声波测距系统进行多次测量,并计算平均值。然后将平均值与实际距离进行比较,得出系统的误差。实验结果表明,基于51单片机的超声波测距系统可以较为精确地测量近距离。当距离为IOenl时,测得的平均值与实际距离相差很小(在误差范围内)。随着距离的增加,误差也会相应增大。在适当的范围内,该系统仍能保持较高的测量精度。基于51单片机的超声波测距系统具有实用价值和应用前景。它可以在许多恶劣环境中进行距离测量,从而为人们提供一种可靠、有效的测量手段。虽然该系统在实验中表现出较高的精度,但仍有一些改进空间,例如提高测量精度、增加测量范围等。因此,未来的研究方向应该是进一步完善系统设计,提高其实用性和可靠性。超声波测距系统在物联网和机器人等领域有着广泛的应用。超声波作为一种非接触的测量方式,可以有效地避免物体表面的污染,适用于各种环境下的距离测量。本文将介绍基于单片机的超声波测距系统的设计方法。超声波测距是基于声波传播时间的测量。超声波发射器发出超声波,经物体反射后被接收器接收。根据声波的传播速度和接收时间,可以计算出超声波的传播距离。常用的超声波频率为40kHz左右,其传播速度约为340ms.在超声波测距系统中,单片机作为主控制器,负责控制整个系统的运行。它接收来自超声波发射器的信号,触发超声波的发送,并计时等待超声波的返回。当超声波被接收器接收时,单片机通过计算时间差来计算距离。距离计算公式为:距离二声速X时间差/2o在系统中,声速是已知量,因此关键是准确测量时间差。单片机通过计时器来精确测量从超声波发射到接收的时间,从而计算出距离。计时器计时误差:这是时间测量误差的主要来源。为提高计时精度,可以使用高精度的计时器或者采取软件滤波算法来降低误差。声速误差:由于环境温度、湿度等因素的影响,声速可能会发生变化,从而影响测量结果。可以通过引入温度传感器来对声速进行补偿,以减小误差。反射面误差:由于被测物体的表面形状和质地等原因,超声波可能无法完全反射回来,导致测量结果偏小。为减少误差,可以在发射端和接收端加装角度调节装置,使超声波尽量垂直于被测物体表面。硬件选择:选用STM32F103C8T6单片机作为主控制器,并选用HC-SR04超声波传感器作为超声波发射和接收器。该传感器具有外接和控制电路简单、性能稳定、可靠性高等优点。硬件连接:将超声波传感器的Trig和Echo引脚分别连接到单片机的GPIO口,以控制超声波的发射和接收。同时,将温度传感器连接到单片机的另一个GPlO口,以补偿声速。软件设计:编写程序控制单片机定时器产生一定间隔的方波信号,该信号触发超声波传感器发射超声波。同时,程序启动定时器计时,等待超声波返回并被接收器接收。当接收到回波时.,定时器停止计时。通过计算定时器的计数值,可以得出超声波的传播时间,进而计算出距离。距离计算:根据上述公式计算距离。需要注意的是,由于单片机计算时间和数据处理能力有限,可能需要采用一定的算法和技巧来提高计算精度和稳定性。系统调试与优化:在系统实现过程中,需要进行多次调试和优化,以确保系统可靠性和稳定性。例如,可以通过调整单片机定时器的计数值来优化计时精度;通过实验测定不同温度下的声速,建立温度与声速的关系,以补偿声速误差。基于单片机的超声波测距系统具有广泛的应用前景和重要的现实意义。通过掌握超声波测距的基本原理和单片机控制技术,结合误差分析和实际应用需求,可以设计出高精度、高稳定性的超声波测距系统,为物联网、机器人等领域的发展提供有力支持。随着科技的发展,超声波技术被广泛应用于各种领域,尤其是在距离测量方面。基于单片机的超声波测距系统以其高效、准确和方便的特性,在许多领域都有广泛的应用前景。本文将介绍基于单片机的超声波测距系统的设计。基于单片机的超声波测距系统主要由超声波发射器、接收器、单片机控制器和显示模块等部分组成。其工作原理是利用超声波的传播特性,通过测量超声波从发射到接收的时间差,计算出距离。超声波发射器负责产生超声波信号。常用的超声波传感器有压电式和磁致伸缩式两种。压电式传感器利用压电材料的逆压电效应产生超声波,具有结构简单、可靠性高、寿命长等优点。超声波接收器负责接收反射回来的超声波信号。与发射器一样,常用的接收器也有压电式和磁致伸缩式两种。接收器通常选用高灵敏度、低噪音的型号,以保证测距精度。单片机控制器是整个测距系统的核心,负责控制发射器发射超声波、接收器接收信号、计算时间差和显示结果等任务。常用的单片机型号有STC89CAT89C51等。显示模块负责将测距结果实时显示出来。常用的显示模块有LED显示屏和LCD显示屏两种。LED显示屏具有亮度高、寿命长、可靠性高等优点,但视角较小;LCD显示屏视角较大,但价格较高。软件设计主要实现单片机控制器的功能。单片机通过特定的时序控制发射器发出超声波信号;然后,接收器接收到信号后,通过AD转换器将模拟信号转换为数字信号;单片机计算时间差并计算出距离,将结果显示在显示模块上。整个过程可以通过程序实现自动化控制。完成硬件和软件设计后,需要对系统进行测试和误差分析工测试时可以采用标准距离法,即将超声波发射器和接收器置于同一水平面上,分别测量不同距离下的测距结果,并计算误差。误差主要来源于时间差测量、AD转换精度和环境因素等方面。可以通过选用高精度元件、优化算法和提高环境控制等方法降低误差。基于单片机的超声波测距系统具有结构简单、精度高、可靠性好等优点,在机器人避障、自动化控制等领域有广泛的应用前景。未来,随着技术的不断发展,超声波测距系统的精度和稳定性将得到进一步提高,为更多的领域提供便捷的测距解决方案。
