供电班继电与自动考试作业题库答案.docx

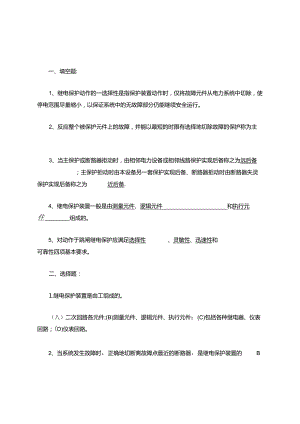

一、填空题:1、继电保护动作的一选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。2、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为主3、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为远后备；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为近后备.4、继电保护装置一般是由测量元件、逻辑元件和执行元住组成的。5、对动作于跳闸继电保护应满足选择性、灵敏性、迅速性和可靠性四项基本要求。二、选择题：1.继电保护装置是由工组成的。（八）二次回路各元件;(B)测量元件、逻辑元件、执行元件；(C)包括各种继电器、仪表回路；(D)仪表回路。2、当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护装置的B的体现。（八）快速性;(B)选择性;(C)可靠性；(D)灵敏性。3、为了限制故障的扩大，减轻设备的损坏，提高系统的稳定性，要求继电保护装置具有A。（八）快速性;(B)选择性；(C)可靠性；(D)灵敏性。4、线路两侧的保护装置在发生短路时，其中的一侧保护装置先动作，等它动作跳闸后，另一侧保护装置才动作，这种情况称之为B。（八）保护有死区；(B)保护相继动作；(C)保护不正确动作；(D)保护既存在相继动作又存在死区。5、所谓继电器动合触点是指C.（八）正常时触点断开；(B)继电器线圈带电时触点断开；(C)继电器线圈不带电时触点断开；(D)正常时触点闭合；6、补充主保护和后备保护的性能或当主保护和后备保护退出运行而增加的简单保护称B0（八）异常运行保护；(B)辅助保护;(C)失灵保护三、判断题1、继电保护装置是保证电力元件安全运行的基本装备，任何元件不得在无保护的状态下运行。（）2、能满足系统稳定及设备安全要求，能以最快速度有选择性地切除被保护设备和线路故障的保护称为主保护。（V）3、主保护或断路器拒动时，用来切除故障的保护是辅助保护。（X）4、不重要的电力设备可以在短时间内无保护状态下运行。（×）四、问答题：2、对继电保护装置的基本要求是什么？各个要求的内容是什么？答：迅速性，继电保护装置动作的速度快；可靠性，电力系统正常运行时，继电保护装置应可靠不动作，当被保护装置发生故障或不正常运行时，继电保护应可靠动作；选择性：电力系统出现故障时继电保护装置发生佻闸命令，仅将故障部分切除，是停电范围尽量减小保证无故障部分继续运行；灵敏性：继电保护装置反应故障的能力。3、继电保护装置的任务是什么？答：当电力系统出现故障时，给控制主设备的断路器发出跳闸信号，将发生故障的主设备从系统中切除，保证无故障部分继续运行，当电力系统出现不正常故障时，继电保护发出信号，运行人员根据继电保护发出的故障信号对不正常工作状态进行处理，防止不正常发展为故障！继电保护基础元件一、填空题：1.互感器减极性标记是指当从一次侧端流入电流口，时，二次电流12应从端一流出称为口与12同相位。2、继电保护用的电流互感器极性端标定是：一次电流从极性端流入，而二次电流从极性端一流出O3、保护用电流互感器除用常规条件选择外,还应进行_10%的误差曲线校验。4、电抗变换器二次绕组接调相电阻的目的是调节输入电流与输出电压间的一相位5、常用的测量变换器有、和电抗变换器。6、测量变换器中能将一次电流变换成与之成正比的二次电压的是和二、判断题：1、电流互感器的极性一般按减极性标注，因此当系统一次电流从极性端子流入时，二次电流从极性端子流出。（）2、三相五柱式电压互感器有两个二次绕组,一个接成星形,一个接成开口三角形。（）3、电流互感器二次绕组必须可靠接地是因为二次回路的工作需要。（）4、电流互感器一次绕组中的电流与二次负荷大小无关。（）5、为防止电流互感器二次绕组开路，在带电的电流互感器二次回路上工作前，用导线将其二次缠绕短路方可工作。（）6、电抗变换器的作用是将一次侧的电压变换成与之成比例的二次电压。（）三、问答题：1.什么是电流互感器的同极性端子？（画图说明）2、保护装置常用的测量变换器有哪些?有什么作用?3、电流变换器和电抗变换器相比较有何异同？4、何谓电流互感器10%误差特性曲线？电流保护一、填空题:1.电磁型继电器的三种不同结构：、O2、电磁型继电器的动作电流是指;返回电流是指；返回系数。3、三段式电流保护由、构成。4、电流保护的接线是指,常用的相间短路电流保护接线方式有、。5、定时限过电流保护可作为近后备和远后备。6、三段式电流保护中，主保护由段构成，后备保护由段构成，其中灵敏性最高的是段。7、电流电压联锁速断保护一般是按系统经常运行方式下电流和电压元件的保护范围这一条件来整定的。8、功率方向继电器普遍采用接线方式，以B相为例，当,，接入，u应接入o对保护采用按相启动接线是为了躲过的影响。9、三段式电流保护中各段的动作电流的大小关系;其中段灵敏性最低。10、有一个DL-Il型的电流继电器，若其调整把手放在1.5A的位置，当继电器两线圈串联时,其动作电流为；当继电器两线圈并联时，其动作电流为。二、选择题：1.无时限电流速断保护O（八）能保护线路全长；(B)不能保护线路全长；(C)可以作为后备保护；(D)能保护线路全长并延伸至下一段。2、定时限过电流保护在被保护线路输送最大负荷时，其动作行为是（八）不应该动作于跳闸;(B)动作于跳闸；(C)发出信号；(D)动作于跳闸并发出信号。3、电流保护采用三相三继电器的完全星形连接方式，能反应。（八）各种相间短路；(B)单相接地故障；(C)两相接地故障；(D)各种相间和单相接地短路。4、能反应各相电流和各种短路故障的接线方式是（八）两相不完全星形接线；(B)三相完全星形接线；(C)两相电流差接线；(D)三相零序接线。5、时间继电器在继电保护装置中的作用是（八）计算动作时间(B)建立保护动作延时；(C)计算停电时间；(D)计算断路器停电时间。6、信号继电器动作后。（八）继电器本身掉牌；(B)继电器本身掉牌或灯光指示；(C)应立即接通灯光音响回路；(D)应是一边本身掉牌，一边触点闭合接通其他回路。7、当系统运行方式变小时，电滴口电压的保护范围是。（八）电流保护范围变小，电压保护范围变大；(B)电流保护范围变小，电压保护范围变小；(C)电流保护范围变大，电压保护范围变小；(D)电流保护范围变大，电压保护范围变大。8、线路的过电流保护的动作电流是按躲过而整定的。（八）最大的负荷电流；(B)最大的故障电流；(C)最小的短路电流；(D)最大的短路电流。9、低电压继电器是反映电压（八）上升而动作；(B)低于整定值而动作；(C)为额定值而动作；(D)视情况而异的上升或降低而动作。10、线路两侧的保护装置在发生短路时，其中的一侧保护装置先动作，等它动作跳闸后，另一侧保护装置才动作，这种情况称之为（八）保护有死区；(B)保护相继动作；(C)保护不正确动作；(D)保护既存在相继动作又存在死区。IL所谓继电器动断触点是指。（八）正常时触点断开;(B)继电器线圈带电时触点断开;(C)继电器线圈不带电时触点断开；(D)正常时触点闭合；12、低电压继电器与过电压继电器的返回系数相比，(（A）两者相同（B）过电压继电器返回系数小于氐电压继电器（C）大小相等（D）低电压继电器返回系数小于过电压继电器13、过电流保护的两相不完全星形连接，一般保护继电器都装在0（八）AxB两相上；（B）C、B两相上；（C）A、C两相上；（D）A、N±o14、当限时电流速断保护的灵敏系数不满足要求时，可考虑（）。A.采用过电流保护；B.与下一级过电流保护相配合；C.与下一级电流速断保护相配合；D.与下一级限时电流速断保护相配合。15、Y,dll接线的单电源降压变压器在三角侧发生AB两相短路时,星形侧（）有短路电流流过。（八）AB两相（B）三相（C）CA两相（D）BC两相三、判断题：1.低电压继电器返回系数小于Io（）2、过电流继电器返回系数小于Io（）3、在最大运行方式下，电流保护的保护区小于最小运行方式下的保护区。（）4、在同一刻度下，对于电流继电器，线圈并联时的动作电流为串联时的2倍。（）5、为保证迅速而有选择性的切除故障，常常将无时限电流速断、限时电流速断和零序电流保护组合在一起，构成阶段式电流保护。（）6、过电流保护灵敏度高，所以通常用来做主保护。（）7、当瞬时电流速断保护灵敏度不满足要求时，可采用电流电压联锁速断保护来替代。（）8、继电保护装置的选择性和快速性不矛盾。（）9、反应过量保护和欠量保护的灵敏系数定义相同。（）10、电磁型过电流继电器两线圈由原来的串联改为并联时，动作电流增大一倍，过电压继电器也有这样的特性。（）四、问答题：1.什么是限时电流速断保护？其保护范围是什么？2、中间继电器、时间继电器、信号继电器各有何作用？3、何谓电磁型电流继电器的动作电流、返回电流及返回系数?4、电流保护常用的接线方式有哪些？画出其中的一种接线方式。五、计算题1、求图示35kV线路AB的电流速断保护动作值及灵敏度。已知系统最大阻抗为9Q,最小阻抗为7。，可靠系数取1.25,AB线路阻抗为IOQ。AB¼12、如图2所示,35KV单侧电源辐射型线路Ll的保护拟定为三段式电流保护。保护采用两相星形接线，已知线路Ll的最大负荷电流为174A,电流互感器的变比为300/5,在最大和最小运行方式下Xl和K2点发生三相短路时的电流值如下：，："=m-=,15q4,z-=52q4,优融；保护2的过电流保护的动作时限为1.5s。试计算保护1各段的动作电流及动作时限,并校验保护II段的灵敏度。方向电流保护一、填空题：1、方向电流保护主要用于和线路上。2、感应式功率方向继电器的最大灵敏角九”二-,为继电器的3、为防止非故障相电流影响造成相间短路保护功率方向继电器误动，保护直流回路应采用魁4、功率方向继电器存在潜动和潜动。5、对方向过电流保护必须要采用接线，目的是为了躲过的影响。6、按90。接线的功率方向继电器用于阻抗角为60。的被保护线路上,要使继电器最灵敏，继电器的最灵敏角应为,动作区为O7、LG-Il型功率方向继电器，若继电器的内角为45°,则其动作范围为以,继电器的最灵敏角为O二、选择题：1.过电流方向保护是在过电流保护的基础上,加装一个而组成的装置。（八）负荷电压元件；(B)复合电流继电器；(C)方向元件；(D)复合电压元件。（八）只给继电器加入电流或电压时，继电器不动作;(B)只给继电器加入电流或电压时，继电器动作；(C)加入继电器的电流与电压反相时，继电器动作；(D)与电流、电压无关。3、在电网中装设带有方向元件的过流保护是为了保证动作的0（八）选择性；(B)可靠性;(C)灵敏性;(D)快速性。4、相间方向过流保护的按相起动接线方式是将（八）各相的电流元件触点并联后，再串入各功率方向继电器触点；(B)同名相的电流和功率方向继电器的触点串联后再并联；(C)非同名相电流元件和方向元件触点串联后再并联；(D)各相功率方向继电器的触点和各相的电流元件触点分别并联后再串联。三、问答题：1、方向过流保护为什么必须采用按相起动方式？2、为什么在单侧电源环网或者双（多）侧电源电网中必须装设方向元件？3、LG11型的功率方向继电器是否存在死区问题？死区的位置？如何消除？何谓功率方向继电器的潜动现象？四、计算题：1、有一个LG-Il型功率方向继电器,若继电器的内角a=45。,则继电器的最灵敏角为多大？其动作范围为多少？画出其动作区（以电压为基准），标出其最大灵敏角。2、有一个LG-Il型功率方向继电器,若继电器的内角a=30。，则继电器的最灵敏角为多大？其动作范围为多少？画出其动作区（以电流为基准），标出其最大灵敏角。3、如图示输电网路,在各断路器上装有过电流保护，已知时限级差为0.5s。为保证动作的选择性，确定各过电流保护的动作时间及哪些保护要装设方向元件。距离保护一、填空题：1.距离保护的动作时间与保护安装处至短路点之间的距离称为距离保护的02、距离保护I段能够保护本线路全长的o3、距离保护第In段的整定一般按照躲开来整定。4、若方向阻抗继电器和全阻抗继电器的整定值相同继电器受过渡电阻影响大，继电器受系统振荡影响大。5、全阻抗继电器和方向阻抗继电器均按躲过最小负荷阻抗整定,当线路上发生短路时，继电器灵敏度更高。6、阻抗继电器的0°接线是指加入继电器的O7、助增电流的存在,使距离保护的测量阻抗,保护范围,可能造成保护的。8、常用的反应相间短路的阻抗继电器接线方式有、和接线。9、三段式距离保护中各段的动作阻抗的大小关系；其中段灵敏性最高，段灵敏性最低。二、选择题：1、电力系统振荡闭锁装置，在系统发生振荡且被保护线路短路时，（A）不应闭锁保护（B）应可靠闭锁保护（C）应将闭锁装置退出（D）应将保护装置退出2、当整定阻抗相同时，下列阻抗继电器的测量阻抗受过渡电阻影响最大的是（A.偏移特性阻抗继电器；B.方向阻抗继电器；C.全阻抗继电器。3、短距离输电线路比长距离输电线路受过渡电阻的影响要（）。AzJ；B.大；C.一样；D.不受影响。4、距离保护装置的动作阻抗是指能使阻抗继电器动作的（）。（A）最小测量阻抗；（B）最大测量阻抗；（C）介于最小与最大测量阻抗之间的一个定值；（D）大于最大测量阻抗的一个定值。5、为了使方向阻抗继电器工作在（）状态下，故要求继电器的最大灵敏角等于被保护线路的阻抗角。（A）最有选择；（B）最灵敏；（C）最快速；（D）最可靠。6、距离保护是以距离（）元件作为基础构成的保护装置。（八）测量；（B）启动；（C）振荡闭锁；（D）逻辑。7、从继电保护原理上讲，受系统振荡影响的有（）°（八）零序电流保护;（B）负序电流保护；（C）相间距离保护;（D）相间过流保护。8、单侧电源供电系统短路点的过渡电阻对距离保护的影响是（）。（八）使保护范围伸长;（B）使保护范围缩短；（C）保护范围不变XD）保护范围不定。9、阻抗继电器常用的接线方式除了0°接线方式外，还有（）。（八）90。接线方式；（B）60。雌方式；（C）30。雌方式；（D）20。接线方式。10、单电源线路相间短路故障点存在过渡电阻时，反应相间短路故障的阻抗继电器测SSI附加阻抗（八）呈电感性质（B）呈电阻性质（C）呈电容性质（D）无法确定三、判断题：1、距离保护就是反应故障点至保护安装处的距离，并根据距离的远近而确定动作时间的一种保护装置。（）2、距离II段可以保护线路全长。（）3、汲出电流的存在，使距离保护的测量阻抗增大，保护范围缩短。()4、相间0。接线的阻抗继电器，在线路同一地点发生各种相间短路及两相接地短路时,继电器所测得的阻抗相同。()5、不论是单侧电源电路，还是双侧电源的网络上，发生短路故障时，短路点的过渡电阻总是使距离保护的测量阻抗增大。()6、距离保护受系统振荡的影响与保护的安装地点有关，当振荡中心在保护范围外或位于保护的反方向时,距离保护就不会因系统振荡而误动作。()四、问答题：1、在阻抗复平面上画出整定阻抗相同时方向阻抗继电器、偏移特性阻抗继电器、全阻抗继电器的动作特性圆，并按幅值比较和相位比较方式写出它们的动作条件。哪个继电器受振荡的影响大？哪个继电器受过渡电阻的影响大？2、解释距离保护中常用到的测量阻抗、整定阻抗、动作阻抗的含义。3、对阻抗继电器接线方式有什么基本要求？目前常用的阻抗继电器的接线方式如何？4、反应相间短路和接地短路的阻抗继电器各采用何种接线方式？写出其中一种。五、计算题1、如下图2网络，1、2处均装设三段式相间距离保护，各段测量元件均采用圆特性方向阻抗继电器,且均采用俨接线。已知线路的阻抗角为7。；线路MN的阻抗为Zf68；保护1各段的动作阻抗和动作时限分别为4=36CJ=Os,ZU保=。fC1=IMO保小;MN线路输送的最大负荷电流i'=500A,负荷功率因数角力=40。；,=0.8,*03,4=L2。试整定保护2的距离I、II、IH段的动作阻抗、动作时限和最大灵敏角。（M_Nc1（F21CFlII（IkV图22、有一个方向阻抗继电器,其整定阻抗Zset=10z70°,若测量阻抗为8z400,该继电器能否动作？为什么？（必须画图说明）3、设网络如下图所示，计算QFl上三段式距离保护的整定阻抗，并校验IIn段的灵敏度。取kII段的可靠系数为0.85,11I段的可靠系数取1.15,返回系数取1.15,Z1=0.4Z70om4、设网络如下图所示，计算QFl上三段式距离保护的整定阻抗，并校验n、In段的灵敏度。取kII段的可靠系数为0.85,11I段的可靠系数取1.15,返回系数取1.15,Z1=0.4Z70om线路差动、高频保护一、填空题：1.平行线路的横联差动保护起动元件的作用是O2、平行线路横联差动保护的方向元件的作用是o3、横差保护是反应两平行线中电流之差的（大小井口（方向）而动作的，平衡保护是比较平行双回线路中电流的动作的。4、高频保护通道的工作方式有方式、方式和方式。5、高频闭锁方向保护是比较线路两端功率方向的一种保护，当两侧收信机时，保护将动作；当两侧收信机时，保护将闭锁。6、高频通道的构成包括：高频收发信机、高频电缆、输电线路。7、相差高频保护只上匕较被保护线路而不比较o8、相差高频保护区内故障时，收讯机收到的信号是.二、选择题：1.纵联保护电力载波高频通道用方式来传送被保护线路两侧的比较信号。(A)卫星传输；(B)微波通道；(C)相-地高频通道；(D)电话线路。2、高频阻波器所起的作用是（八）限制短路电流;(B)补偿接地电流；(C)阻止高频电流向变电站母线分流；(D)增加通道衰耗。3、高频保护采用相-地制高频通道是因为O(A)所需的加工设备少，比较经济；(B)相-地制通道衰耗小；(C)减少对通信的干扰；(D)相-地制通道衰耗大。4、高频闭锁距离保护的优点是(A)对串补电容无影响；(B)在电压二次断线时不会误动；(C)能快速地反映各种对称和不对称故障；(D)系统振荡无影响，不需采取任何措施。5、在高频闭锁方向保护中，当发生外部短路时两端发信机将o（八）同时发送高频信号(B)都不发送高频信号(C)一端发,一端不发高频信6、高频闭锁方向保护的发信机发送的高频信号是0（八）允许信号（B）闭锁信号（C）跳闸信号7、系统振荡与短路同时发生，高频保护装置会。（八）误动；（B）拒动；（C）正确动作；（D）不定。8、快速切除线路任意故障的主保护是_。（八）距离保护；（B）纵联差动保护；（C）零序电流保护（D）电流速断保护9、线路纵联差动保护可作线路全长的（）保护。（八）主保护（B）限时速动（C）后备（D）辅助三、判断题：1.双回线横差保护是全线速动保护。（）2、双回线电流横差保护存在出口动作死区。（）3、高频保护通道传送的信号按其作用不同，可分为跳闸信号、允许信号和闭锁信号三类。（）4、因为高频保护不反应被保护线路以外的故障所以不能作为下一段线路的后备保护。5、相差高频保护的基本工作原理是比较被保护线路两侧电流的相位。（）6、在高频闭锁零序保护中，当发生区外故障时，总有一侧保护视之为正方向，故这一侧停信,而另一侧连续向线路两侧发出闭锁信号,因而两侧高频闭锁保护不会动作跳闸。（）7、工作在允许信号方式的高频保护，高频信号是保护跳闸的必要条件。（）四、问答题：1.高频保护的收发信机工作在长期发信方式有何优缺点？2、高频保护的收发信机工作在故障发信方式有何优缺点？3、高频阻波器在高频保护中的作用是什么？4、耦合电容器和结合滤波器在高频保护中的作用是什么？5、何谓高频闭锁方向保护？试说明其工作原理。6、什么是闭锁信号、允许信号和跳闸信号？采用闭锁信号有何优点？7、画出输电线路纵差动保护的单相原理接线图，分析保护的工作原理。小接地电流系统保护一、填空题：1.中性点装设i肖弧线圈对电容电流的补偿有三种不同的方式,即和O2、中性点不接地系统，构成接地保护常见方式有：和O3、我国电力系统中性点接地方式有三种，分别二、选择题：1、中性点经装设消弧线圈后，若接地故障的电感电流大于电容电流，此时补偿方式为O（八）全补偿方式;(B)过补偿方式；(C)欠补偿方式；(D)不能确定。2、在小电流接地系统中，某处发生单相接地时，母线电压互感器开口三角形的电压为O(A)故障点距母线越近，电压越高；(B)故障点距母线越近，电压越低；(C)不管距离远近，基本上电压一样高；(D)不定。三、判断题1、在中性点非直接接地电网中发生单相接地时，全系统都1等出现零序电压。（）2、小接地电流系统中，单相接地后，线路可以继续运行12小时。（）四、问答题：1.小接地电流系统发生单相接地时，故障相和非故障相电压有何变化？画出相量图。2、中性点不接地系统线路发生单相金属性接地时，电网电流、电压有哪些特点？3、如何取得零序电流？（画图说明）4、说明小接地电流系统中绝缘监视装置的原理是什么?为什么说它是无选择性的？一、填空题：1.微机保护获取零序电压可由和获得。2、采样定理是指被采样信号中的最高频率信号为J,则采样频率/必须3、一个高于采样频率2倍的频率成分在采样后将被错误地认为是一个低频信号，产生了误差。4、无论哪种算法，其核心问题归根结底是算出可表征一运行特点的物理量。5、微机保护的数字滤波是用实现的。6、微机保护装置根据模数转换器提供的输入电气量的采样数据进行分析、运算和判断，以实现各种保护功能的方法称为7、分析和评价各种不同算法的优劣的标准是O8、电压一频率（VFC）式的模数转换是将模拟量成比例地变换为数字。9、计数器对VFC输出的数字脉冲计数值是脉冲计数的值。二、判断题：1、零序电流与零序电压可以同极性接入微机保护装置。（）2、微机保护应将模拟信号转换为相应的微机系统能接受的数字信号。（）3、EPROM为不可擦除只读存储器。（）4、微机保护的人机接口回路是指键盘、显示器及接口插件电路。（）5、保护软件一般有运行、调试和不对应三种工作状态。（）6、导数算法数据窗较短，只需要一个采样间隔。（）7、无论CPU速度如何，采样频率越高越好。（）三、问答题:1.微机保护的硬件由哪几部分构成？2、基于逐次逼近原理的模拟量输入系统由哪几部分组成？试简述各部分的作用？3、何谓采样定理？4、什么是频率混叠现象？如何消除？5、什么是开关量？开关量输入输出为什么要采用光电耦合？6、算法按目标可分几类？是如何实现的？7、数字滤波与模拟滤波相比有何优点？变压器保护一、填空题：1.变压器气体保护的作用是反映变压器油箱内部绕组短路或铁芯故障，并反映变压器油面O2、变压器瓦斯保护分为轻瓦斯和重瓦斯保护，其中保护动作于跳闸，保护动作于发信号。4、变压器纵差动保护因变压器各侧电流互感器型号不同而产生不平衡电流，采取的措施是O5、变压器差动保护由于变压器带负荷改变调压抽头而产生不平衡电流，解决办法是O6、为了防止变压器外部相间短路引起变压器绕组的过电流以及作为变压器本身差动保护和气体保护的后备，变压器必须装设。7、中性点直接接地变压器的零序电流保护，保护用的电流互感器应装于8、变压器复合电压起动的过电流保护，负序电压主要反应短路故障，低电压反应短路故障。9、变压器气体保护的主要构成元件是,它安装在变压器和之间的管道上。10、电力变压器广泛采用油浸式结构，其故障可分为和11、变压器负序过电流保护及单相式低电压起动的过电流保护中，负序过电流保护主要反应短路故障，单相式低电压起动的过电流保护反应短路故障。12、一般情况下大型变压器所装设的主保护有和。13、电力变压器纵差动保护中相位补偿的方法是将变压器星型侧的电流互感器二次绕组接成,将变压器三角形侧的电流互感器二次绕组接成。二、选择题：1、当变压器外部故障时，有较大的穿越性短路电流流过变压器,这时变压器的差动保护（八）立即动作;(B)延时动作；(C)不应动作；(D)视短路时间长短而定。2、变压器励磁涌流可达变压器额定电流的一。（八）5-10倍；(B)I-2倍；(C)IO-12倍；(D)14-16倍。3、谐波制动的变压器纵差保护中设置差动速断元件的主要原因是一。(A)为了提高差动保护的动作速度；(B)为了防止在区内故障较高的短路水平时，由于电流互感器的饱和产生高次谐波量增加，导致差动元件拒动；(C)保护设置的双重化，互为备用；(D)为了提高差动保护的可靠性。4、气体(瓦斯)保护是变压器的o（八）主后备保护;(B)内部故障的主保护；(C)外部故障的主保护；(D)外部故障的后备保护。5、变压器过励磁保护是按磁密B正比于原理实现的。（八）电压U与频率f的乘积；（B）电压U与频率f的比值；（C）电压U与绕组线圈匝数N的比值；（D）电压U与绕组线圈匝数N的乘积。6、当变压器空载合闸时，产生很大的励磁涌流，这时变压器的差动保护（八）立即动作;（B）延时动作；（C）不应动作；（D）视短路时间长短而定。7、变压器的瓦斯保护能反应（I（八）变压器油箱内的故障（B）油面降低（C）变压器油箱内故隔口油面降低（D）引出线短路三、判断题：1、变压器的故障可分为油箱内部故障（变压器油箱里面发生的各种故障）和油箱外部故障（油箱外部绝缘套管及其引出线上发生的各类故障）。（）2、气体保护能反映变压器油箱内的各种短路和油面降低、运行比较稳定、可靠性比较高，因此能完全取代差动保护的作用。（）3、变压器在运行中补充油或作实验时,应事先将重瓦斯保护改接信号位置，以防止误动跳闸。（）4、变压器气体继电器的安装,要求变压器顶盖沿气体继电器方向与水平面具有1%-1.5%的升高坡度。（）5、变压器励磁涌流和短路电流都包含有很大成分的非周期分量，往往偏于时间轴的一侧。（）6、在空载投入变压器或外部故障切除后电压恢复时等情况下，有可能产生很大的励磁涌流。（）7、当变压器发生少数绕组匝间短路时，匝间短路电流很大，因而变压器气体保护和纵差保护均会动作跳闸。（）8、对于分级绝缘的变压器，中，性点经放电间隙接地时应装设零序过电压、放电间隙零序电流保护和阶段式零序电流保护，以防止发生接地故障时因过电压而损坏变压器。（）9、变压器的气体保护范围在差动保护范围内，这两种保护均为瞬动保护，所以可用差动保护来代替气体保护。（）10、在空载投入变压器或外部故障切除后电压恢复时等情况下，将产生很大的励磁涌流，此时，变压器差动保护应该可靠动作。（）IL变压器的差动保护是通过比较变压器各侧电流的大小和相位而构成的。（）四、问答题：1.什么是瓦斯保护？有哪些优缺点？2、什么是变压器的励磁涌流？变压器励磁涌流具有哪些特点?3、变压器可能发生的故障和不正常工作状态有哪些?通常应装设哪些保护?4、变压器差动保护中产生不平衡电流的因素有哪些？5、变压器纵差动保护能否代替瓦斯保护?为什么？6、试述中性点可能接地也可能不接地且装设放电间隙的分级绝缘的变压器接地保护的配置情况及动作结果。7、变压器相间短路的后备保护有哪几种方案？8、Y,dll接线的变压器在构成纵差动保护时，需要进行相位补偿，相位补偿的方法是什么？变压器两侧电流互感器的变比如何确定？五、综合分析题1.画图说明变压器纵差动保护的工作原理，并画出一、二次侧电流的分布情况。2、画出比率制动式变压器差动保护的动作特性图，写出动作方程。母线保护一、填空题：1、母线保护总的来说可以分为两大类型：利用供电元件的保护来切除母线故障或2、母线完全电流差动保护中，母线所有引出线上的电流互感器应选用O3、元件固定连接的双母线电流保护主要的缺点是:04、比率制动式电流差动保护中设有和电压闭锁元件。二、选择题：1、完全电流差动母线保护不适用于（）场合。（八）单母线（B）双母线（C）双母线经常有一组母线运行2、母联电流相位比较式母线差动保护，当母联断路器和母联断路器的电流互感器之间发生故障时（3将会切除非故障母线,而故障母线反而不能切除（B）将会切除故障母线，非故障母线不能切除（C）将会切除故障母线和非故障母线三、判断题：1.某母线装设有完全差动保护，在外部故障时，各非故障线路的电流方向是背离母线的，故障线路的电流方向是指向母线的,其大小等于各非故障线路电流之和。（）2、微机母线差动保护的实质就是基尔霍夫第一定律，将母线当作一个节点。（）3、当元件固定连接运行方式被破坏，母线外部发生故障时，元件固定连接的双母线保护会误动作。4、母线必须装设专用的保护。（）四、问答题：1.引起母线短路故障的主要原因是什么？母线故障的保护方式有哪些？2、简述母线完全电流差动保护的基本原理。3、比率制动式母线电流差动保护的原理是什么？4、母线完全电流差动保护各引出线上为什么要采用相同型号相同变比的电流互感器？电动机保护1 .电动机故障、不正常运行状态有哪些？一般应装设哪些保护?2 .电动机低电压保护的作用有哪些？3.电动机相间短路保护有哪些？简要说明其原理。自动装置填空题：1、电气式三相一次自动重合闸是按方式来起动的。2、当手动合闸于故障线路随即由保护将其断开时重合闸动作。3、备用电源自动投入装置是当工作电源因故障被断开后，能自动并迅速的将投入工作,或将用户切换到上的一种自动装置。4、对备用电源自动投入装置的基本要求之一是:无论任何原因消失，备用电源自动投入装置都应该动作。5、备用电源自动投入装置从其电源的备用方式上来分，可分为：和两种。6、备用电源自动投入装置一般由和两部分构成。7、AAT的动作时间应使尽可能短，运行经验表明其动作时间一般为So8、AAT一般允许动作次。问答题：1、输电线路装设自动重合闸的作用是什么?答：L提高输电线路供电可靠性，减少因瞬时性故障停电停电造成的损失；2.对于双端供电的高压输电线路，可提高系统并列运行的稳定性，从而提高线路的输送容量；3.可以纠正由于断路器本身机构不良，或继电保护误动作而引起的误跳闸。2、三相一次ARC是如何保证只动作一次？答：1.在断路器重合后，因故障未消除，重合闸装置再次启动，时间继电器励磁，时间继电器触点，经延时闭合接通电容C对中间继电器的放电回路，但因电容器C充电时间短，小于15-25S电容器C来不及充电到KM的动作电压，故不能使KM动作，因此断路器不能再次重合；2.这时电容器C也不能继续充电，因为C与KM电（）并联.KM电压线圈两端的电压小于KM的动作电压，保证了ARC只动作一次。6、对自动重合闸有哪些基本要求？答：1.自动重合闸装置动作应迅速；2.手动跳闸时不应重合；3.手动合闸于故障线路时，继电保护动作使断路器跳闸后，不应重合；4.自动重合闸装置宜采用控制开关位置与位置不对应的原理启动；5.自动重合闸装置动作次数应符合规定；6.自动重合闸装置动作后应自动复归，准备好再次动作。7.自动重合闸装置动作应能在重合闸动作后或重合闸动作前，加速继电保护的动作；8.自动重合闸装置可自动闭锁。7、什么叫备用电源自动投入装置？它有何作用？8、备用电源自动投入装置从其电源的备用方式上来分，可分为哪些？画图说明其中一
