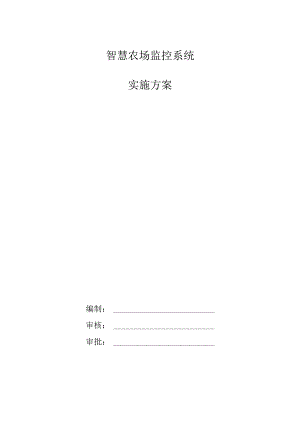

智慧农场监控系统实施方案.docx

智慧农场监控系统实施方案编制：审核：审批：20xx年XX月目录第一章概述31.1项目概况3第二章系统总体设计32.1需求分析3第三章系统详细设计43.1网络拓扑图43.2视频数据采集51.1 3数据传输63.4 Web服务器与视频服务器63.5 农场业务运营平台7第四章现场配套工程74.1 球机支架74.2 市电84.3 网络8第一章概述1.1项目概况“XXX智慧农场监控项目”，通过在XXX开心农场设置PTZ功能的监控摄像头，通过云视频服务器向开心农场客户、农场管理员及相关监管部门提供远程、实时、在线的视频监控服务。第二章系统总体设计2.1 需求分析1 .通过PTZ摄像头及网络视频服务器向客户、管理员及其他相关使用方提供实时在线视频监控服务；2 .通过合理布点和相机放大倍率组合设计，完整覆盖170m><170m的开心农场地块；3 .前端设备及视频服务器满足7X24小时视频监控服务需求；4 .前端监控设备支持WiFi接入；5 .采用B/S架构，客户端为网页，无需安装客户端程序；6 .客户端具有用户名密码认证过程；具有不同用户的分级权限功能；7 .支持客户端PTZ控制；支持多用户PTZ控制权限的排队功能;第三章系统详细设计3.1 网络拓扑图所有各PTZ摄像头通过与其连接的嵌入式视频服务器，通过WiFi连接互联网，接入Web服务器与视频服务器。嵌入式视频服务器负责本地视频的无线传送，以及后续扩展的土壤、环境等的各项数据采集及传送。Web服务器运行农场业务综合运营平台。视频服务器存储关键视频数据，以及各传感器采集的土壤、环境等数据。本方案内容仅涵盖XXX智慧农业监控系统第一阶段，即对开心农场地块的远程实时视频监控。3.2 视频数据采集农场管理员及农场客户通过视频查看地块作物生长状态及周边环境，摄像头作为视频数据的采集源头，对整套系统至关重要。我们在本项目中对摄像机设计了如下基本要求：图像真实清晰、适应复杂环境、安装调试方便、支持远程PTZ。3.2.1高清PTZ摄像头本项目中采用的高清PTZ摄像头，其主要特性与功能如下：> 室外防水；> -40+60度室外环境温度工作；360度自由旋转；> 3.5105mm镜头，30倍光学变焦；> 600线彩色模拟信号；3. 2.2覆盖设计首期实施方案中，对地块做网格化分割，通过360度PTZ相机可以实现全覆盖。网格化分割设计3.3 数据传输数据传输利用热知科技的嵌入式视频服务器，通过WiFi连接,接入互联网。工程实施方便，系统具有很高的扩展性。除支持实时视频数据传输以外，将来在项目的第二阶段，也将用来进行土壤、环境、大气等数据的采集及传输。3.4 Web服务器与视频服务器本系统设计方案中，服务器主要运行XXX生态农场综合业务运营平台，以及监控视频、土壤、环境、大气等数据的存储和管理。3.5 农场业务运营平台本方案第一阶段实施采用B/S架构，客户端实现以下功能： 支持用户名密码认证； 支持不同用户的分级权限； 提供视频监控的全景视图； 支持客户端对摄像头进行PTZ操作，即对摄像头运动的左右/上下/近距变焦等的控制； 支持多用户下，获取PTZ控制权限的排队功能第四章现场配套工程4.1 球机支架球机支架用于安装监控球机、固定嵌入式视频服务器、以及架设WiFi天线。每个球机监控点要求配置一个支架，总计16个球机支架。对每个支架的要求如下： 挂载物承重20Kg； 与球机支架匹配的固定通孔（孔径5mm,四个孔的长宽间距分别为120mm,90三）； 与视频服务器防水盒匹配的固定通孔（定制设计）； 高度2m或按客户定制； 与定向WiFi天线匹配的固定通孔；4.2市电每个球机支架需要配备220V防水市电插座，提供一路品字，一路二字的220V民用电源；4.3网络本案整个地块要求一路网络接入，无线AP架设处于本地块中央的球机架上，要求网络端口接入到该球机架。因704X576分辨率视频的上传带宽为IMbps,如需支持34路球机同时监控，需提供不少于8Mbps的带宽（上传下载不对称）；附件1：系统概算硬个%采购清单与报价设备品牌型号单价数量总价备注高清PTZ摄像头大华DH-SD6530-H3,500X台¥28,000嵌入式视频服务器热知EVSOOl5,0508台¥40,400无线路由器mici86101,7501¥1,750服务器平台软件热知定制40,0001套¥40,0(X)客户端软件热知定制20,0001套¥20,000浏览器客户端带宽及云服务器租用阿里云25Mb,4核CPU,4G内存,60G硬盘25,0001年¥25,0008路视频带宽+2路冗余+服务器租用（不包括视频数据存储）服务器及客户端软件维护热知人X月100012月¥12,000现场配套甲供安装调试热知0包括使用培训合计¥167,150
