采暖系统中循环水泵及冷量水泵扬程通风的估算.docx

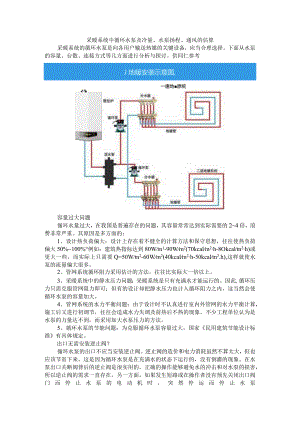

采暖系统中循环水泵及冷量、水泵扬程、通风的估算采暖系统的循环水泵是向各用户输送热媒的关键设备，应当合理选择。下面从水泵的容量、台数、连接方式等几方面进行分析与探讨。供同仁参考J地暖安装示意图,一廛地原统容量过大问题循环水量过大，在我国是普遍存在的问题，其容量常常达到实际需要的24倍，浪费非常严重。其原因是多方面的：1、设计热负荷偏大：设计上存在着不健全的计算方法和保守思想，往往使热负荷偏大50%100%°例如：建筑热指标达到80Wm1-90Wm2(70kcalm2h-8Okcalm2h)或更大一些，而实际上只需要Q=50Wm2-60Wm2(40kcalm2h-50kcalm2.h),这样就使水泵的流量偏大很多。2、管网系统循环阻力采用估计的方法，往往比实际大一倍以上。3、采暖系统中的静水压力问题：采暖系统是只有充满水才能运行的。因此,循环压力只需克服管网阻力即可；但有的设计却把静水压力也计入循环阻力之内，这当然会使循环水泵的容量加大。4、管网系统的水力平衡问题：由于设计时不认真进行室内外管网的水力平衡计算，施工后又进行初调节，往往会造成水力失调及前热后不热的现象。不少工程单位认为是水泵的力量达不到，而采用加大水泵压力的方法。5、循环水泵的节能问题：为克服循环水泵容量过大，国家民用建筑节能设计标准有具体规定。出口无需安装逆止阀？循环水泵的出口不应当安装逆止阀。逆止阀的造价和电力消耗虽然不算太大，但也应该节省下来。这是因为循环水泵是在充满水的状态下运行的，没有倒灌的现象。在水泵出口关断阀背后的逆止阀是很实用的，正确的操作能够避免水的冲击和对水泵的损害，所以逆止阀的需求一直存在。另一方面，如果发生短路或在操作者没有预先关闭出口阀门而停止水泵的电动机时，突然停运而停止水泵电动机可能产生危险。配联接板、隔振垫直接联接1、进口阀门；2、挠性拉头；3、弯管；4、基础5、压力表；6、直管；7、挠性接头；8、出口阀门此外，操作者知道有逆止阀保护水泵后，当他将某台水泵停止运行时，就根本不会去关闭水泵的出口阀门。这可能是最大的误操作之一，会发生损坏水泵和管路的事件。因此，不宜采用逆止阀，利少弊多。水泵的台数选用问题我国最为普遍选择方法的是，在强制循环热水系统中至少应选用两台相同型号的循环水泵（特别是中、小型采暖系统），一台运行，一台备用。备用系数为100%o这种做法显然存在缺点。采暖系统必须在任何时候都满负荷运行，在部分负荷下进行流量调节以节约电能。对水泵系统来说，最好安装两台不同的水泵,一台供给水流量,另一台能供给75%的计算水流量,后者供室外气温较高时使用。当水泵以75%的计算水流量进行运转时，其所需水头减少至计算水头的56%,而水泵主机的功率减少至多42%。在大的区域性热水系统中，这种阶梯状的水流量不应小于三个：60%、80%、100%,相应能供给这样的水流量水泵功率为22%、51%>100%o所有水泵在一定程度上均可相互代替，因此无需安装备用水泵。如果同时安装两台水泵，每一台都能承担满负荷，另一台纯备用。另一方法是：每一台水泵都按水泵最大容量的2/3或3/4选用。所以，在平常的天气情况下，一台水泵足够，而在严寒天气时可使用两台水泵。同样，如果安装三台水泵，其中两台能承担设计负荷就足够了。除了很小的系统外，最好安装两台容量不同的循环水泵，其中一台为设计负荷的容量。这样，在采暖季的大部分时间可使用70%,新系列几乎每差一种尺寸，其效率平均相差10.6%。多台水泵并联运行，占地面积较大，造价也较高。应当综合考虑工程的具体条件，不能盲目采用多台水泵并联。工作点向右偏移的问题我国工厂热水采暖操作规范中说明：“在热水采暖系统中，系统的水力工况不可能绝对平衡，尤其是在用户入口装置没有自动的情况下，热水采暖系统的水力失调不可能完全避免。由于系统的水力失调，系统的实际流量将大于计算流量。其结果是设计的工作点向G-H特性曲线的右方偏移，工作点偏移程度与系统水力失调的大小有关。”水泵的工作点选择在最佳工作点的左面，这是为了允许工作点向右偏移（实际运行中不可避免），以防止水泵实际工作点越出水泵制造厂给定的工作范围，处于不经济的工作条件下。水泵所产生的压力降低对热水采暖系统的环路（一般为处于网络末端的用户）是不利的，这将促使该环路的流量进一步降低。因此，循环水泵在流量变化很大时，压力的变化越小越好。如果选用具有陡降的G-H特性曲泵，当工作点向右偏移时，因水泵所产生的压力下降很多，处于系统最不利环路的网路末端热用户中的流量将大大减少，这对热水采暖系统水力工况的平衡是不利的。BA型、SH型和SA型水泵的G-H特性曲线比较平坦,在热水采暖系统中，宜选用这种型号的水泵作为网路循环水泵。循环水泵、补水泵的选择依据1、选择循环水泵的依据流量依据：G=（l.l-L2）×3.6×QCp×（t-tn）式中：Q为热负荷，W；tg-tn为供回水温差，；CP为水的比热，一般取4.1868kJoCo扬程选择：H=HI+H2+H3+23式中：Hl为锅炉房内系统压力损失；H2为外管网供、回水压力损失；H3为最不利环路系统用户内压力损失，一般为2m4m。2、选择补水泵的主要依据流量选择依据闭式系统：外网循环水量的3%5%；开式系统：热水用户耗水量与渗透量之和。扬程选择依据：H=Hj+Hb-h,m式中：H为补水泵扬程，m；Hj为系统静压值，可按系统最高高度加2m计算；AHb为补水系统管路压力损失，m；h为补水箱位置与水泵位置高度差，mo3、单台水泵的特性曲线通常可用下列函数式表示：P=a+bv+cv-dv式中：a、b、c、d为根据水泵的特性曲线数据拟会的数值。热网压降公式P=SV2,与水泵的特性曲线公式AP=a+bv+cv2联立，即：P=SV2P=a+bv+cv2可求得：AP和V。也可用曲线求得AP和V（如下图），即A为工作点。n=60f(I-Sn)ZP式中：n为水泵转速，r/min；f为电流频率，Hz；P为电动机的极对数。SN为电动机额定转差，即定子旋转磁场与转子转速之差比值，一般为5%。（2）水泵流量、扬程和功率与转速的关系（比例定律）：GlnlHln2lNlnG2n2H2njN21125、水泵的并联特性曲线（两台规格完全相同）两台同规格的循环水泵并联运行时，其特性曲线由每个扬程相对应单台水泵流量的两倍（2GB=GB）为工作点组成。但实际运行时水泵工作点与热网有关系，针对某一热网，单台水泵运行时其工作点在A点；当两台泵运行时流量增加（GB>GA）,扬程增加（HB>HA）,造成了水泵工作点的左移，每台水泵工作点在B，点（GB'A）°因此两台泵运行的流量小于单台泵运行流量的两倍，而非效率所致。*X*fci1级3级修CC<45003.43.232.82.64500<CC<71003.33.12.92.72.57100<CC140003.232.82.02.4旧能效标准能效比新能效标准ffl3ZE3m CC1级2级3级CC<45003.63.43.24500 < CC <71003.53.33.17100 <CC< 140003.43.23说明：2005年国家颁布了空调产品能效比的标准，2010年6月1日将原有空调能效的5个等级提升为3个等级。什么是HP（匹）?中小型空调制冷机组的制冷量常用“匹”表示，匹为日本的标准单位叫法传入中国的，1匹等于0735KW电功率所产生的冷量：1匹=0735KW×COPf业内有人把2500W叫一匹，其实这样表示制冷量并不确切，因为各厂和各个时期产品的性能系数是不同的IHP1.5HP2HP3HP5HP10-14平14-20平28-32平4252平53-7坪说明：各厂家型号不意，上图仅做参考制冷循环原理中温高原体M高温高压气体空调的问题23代表小1匹，制冷面积10-14平米26代表正1匹，制冷面积14-18平米32代表小1.5匹,制冷面积18-22平米35代表正1.5匹，制冷面积2225平米0.8P,1700-2100W1R2200-2600W,适用面积12/5平方米1.25P,2600-3000W1.5R3OOO-38OOW,适用面积18平方米左右2P,4000-5500W,适用面积28平方米左右每平方米所需的空调功率（制冷量）一般估算在150W150W制冷=1平方米一匹的制冷约15平方米这就是基本的最简单的计算方法，按每平米140W（制冷量）计算，例20平米，即20*140=2800W,考虑到房间密封保温问题，不要选得正好合适的，要选有余地。家用的空调制冷量与房间面积、密封情况、人员多少、阳光照射程度等因素直接相关。购买空调前最好根据房间面积大小、空气流通情况，合理地选择适合的机型及功率。其实按照匹的概念容易产生混淆，最好还是采用国标的功率单位：瓦（W）房间的冷量需求计算方法和数据一、常用算法在空调制冷量的匹数（PH）计算是以大卡或瓦（W）来计算的，一般来说IPH=2000大卡，以国际单位来计算要乘于1.16。所以1PH=2324W0日常生活中以2500W为标准IPH来计算。空调制冷量与房间面积对应表场所空调冷负荷Wm2普通客房客厅小办公室一般办公室理发厅图书馆、博物馆115-145145-175145175220-185145185服装店百货商店银行营业厅会议室、餐厅电影院（每人）160-205175-340160-200340450300空调冷负荷估算表空调制冷量W1250-18702000-350048006500720083009300居住室面积M24-1015-2530-4540-5560-706585计算机房面积M24-1015-2030-4030-4540-505060旅馆客房面积M24-1025-3030-4030-4545-5050-65餐厅面积M210-1520-2525-30303535-40商场面积M220-2525-3030-4040-4545-50办公室面积M215-2030-40354545-5050-60说明：根据房间面积和形式查表即可求出空调负荷，如房间面积为20平方普通居室每平方所需要的制冷量为1I5W-145W,现取130W,则130X20=2600W,空调的制冷量就可以在2500W-2800W之间取。家庭中选用空调时一般可按175W平方以下来估算，同时要考虑您所居住房间的朝向、窗门的大小、夏季阳光的照射量和当地的温湿度高低在相应的基础上略加大或减少。二、变容量算法主要为别墅、大型房间或办公用，可按：普通环境：一立方米所需制冷量：50W,恶劣环境：一立方米所需制冷量：70W估算方法1：暖通水泵的选择：通常选用比转数ns在130150的离心式潜水泵，水泵的流量应为冷水机组额定流量的1.11.2倍（单台取1.1,两台并联取1.2。按估算可大致取每100米管长的沿程损失为5mH2O,水泵扬程（mH2O）:Hmax=Pl+P2+0.05L（l+K）P1为冷水机组蒸发器的水压降。P2为该环中并联的占空调末端装置的水压损失最大的一台的水压降。1.为该最不利环路的管长K为最不利环路中局部阻力当量长度总和与直管总长的比值，当最不利环路较长时K值取0.20.3,最不利环路较短时K值取0.40.6估算方法2：这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是最常用的系统。1 .冷水机组阻力：由机组制造厂提供，一般为60100kPa.2 .管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩阻取决于技术经济比较。若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。目前设计中冷水管路的比摩组宜控制在150200Pam范围内，管径较大时，取值可小些。3 .空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。它们的阻力是根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算后提供的，许多额定工况值在产品样本上能查到。此项阻力一般在2050kPa范围内。4 .调节阀的阻力：空调房间总是要求控制室温的，通过在空调末端装置的水路上设置电动二通调节阀是实现室温控制的一种手段。二通阀的规格由阀门全开时的流通能力与允许压力降来选择的。如果此允许压力降取值大，则阀门的控制性能好；若取值小，则控制性能差。阀门全开时的压力降占该支路总压力降的百分数被称为阀权度。水系统设计时要求阀权度S>0.3,于是，二通调节阀的允许压力降一般不小于40kPao根据以上所述，可以粗略估计出一幢约IOom高的高层建筑空调水系统的压力损失，也即循环水泵所需的扬程：1.冷水机组阻力:取80kPa（8m水柱）；5 .管路阻力：取冷冻机房内的除污器、集水器、分水器及管路等的阻力为50kPa；取输配侧管路长度300m与比摩阻200Pam,则磨擦阻力为300*200=60000Pa=60kPa;如考虑输配侧的局部阻力为磨擦阻力的50%,则局部阻力为60kPa*0.5=30kPa;系统管路的总阻力为50kPa+60kPa+30kPa=140kPa（14m水柱）;6 .空调末端装置阻力：组合式空调器的阻力一般比风机盘管阻力大，故取前者的阻力为45kPa（4.5水柱）；7 .二通调节阀的阻力：取40kPa（4m水柱）。8 .于是，水系统的各部分阻力之和为：80kPa+140kPa+45kPa+40kPa=305kPa（30.5m水柱）9 .水泵扬程：取10%的安全系数，则扬程H=30.5m*l.l=33.55m0根据以上估算结果，可以基本掌握类同规模建筑物的空调水系统的压力损失值范围，尤其应防止因未经过计算，过于保守，而将系统压力损失估计过大，水泵扬程选得过大，导致能量浪费。1 .对站台层、站厅层、主要设备房的计算可给出实例，然后对屏蔽门漏风量等重要参数选择作出具体说明，让各位能对地铁车站的设计参数有初步了解。单位面积热指标：住宅：150W/平方；办公楼：180W/平方；餐厅：250W/平方；地铁车站无具体指标，需进行计算2 .通风空调主要设备估算：通风空调可以估算的主要设备为主机、冷却水泵、冷冻水泵和冷却塔，空调器因为涉及热湿转换，没有明显的估算数据关系。一般常用浩辰或红叶软件计算。主机冷量-冷冻水流量-冷却水流量关系如下：冷冻水流量=主机冷量*4.187/（温差）*3.6（单位为m3h）冷却水流量=冷冻水流量*1.25（单位为m3h）冷却塔流量=冷却水流量*1.11.25常规说来，冷却塔选型大有利于热量传递例：主机冷量为1290KW,根据估算冷冻水流量为222m3h,冷却水流量为277m3h,冷却塔流量为3OOm3h.设计图纸参数一致。3.新风计算标准：公共区为三中选一最大，通常为屏蔽门漏风量最大。车站公共区空调季节小新风运行时取下面三者最大值：每计算人员按20m3h计；新风量不小于系统总送风量的15%；屏蔽门漏风量当车站采用四个活塞风井暂按6m3s计算当车站采用二个活塞风井暂按8m3s计算新风计算结果出来后要进行校核，标准为“车站公共区空调季节全新风运行或非空调季节全通风：每个计算人员按30m3人h计算且换气次数大于5、次J车站设备管理用房区、控制中心、车辆段：空调人员新风量按30m3人-ho4 .设备压力降估算值：离心式冷水机组吸收式冷水机组的蒸发器冷凝器：压力降kPa50100冷却塔：压力降kPa2080热交换器：压力降kPa2050冷热水排管：压力降kPa2050风机排管：压力降kPalO20调节阀：压力降kPa30505 .排烟口最远30m间距：实际上应为烟气自然流动距离。6 .几个单位的转换lRT=3.517KW,lmH2=0.01Mpa=0.1atm=0.1bar7 .水流速：一般冷冻水应小于2米/秒，冷却水可适当放大，不宜大于2.5米/秒。8 .冷凝水管的公称直径Q7kWDN=20mmQ=7.1-17.6kWDN=25mmQ=IOl176kWDN=40mmQ=177598kWDN=50mmQ=5991055kWDN=80mmQ=10561512kWDN=1OOmmQ=151312462kWDN=125mmQ>12462kWDN=150mm沿水流方向，水平管道应保持不小于千分之一的坡度；且不允许有积水部位。当冷凝水盘位于机组负压区段时，凝水盘的出水口处必须设置水封，水封的高度应比凝水盘处的负压（相当于水柱温度）大50%左右。水封的出口，应与大气相通。为了防止冷凝水管道表面产生结露，必须进行防结露验算。注：(1)采用聚氯乙烯塑料管时，一般可以不必进行防结露的保温和隔汽处理。(2)采用镀锌钢管时，一般应进行结露验算，通常应设置保温层。冷凝水立管的顶部，应设计通向大气的透气管。9.设计安全系数通风空调系统的设备在利用设计计算值选型时，制冷机的冷量、空调器的冷量和风压、水泵的水流量和扬程、风机的风量和风压等均应考虑一定的安全系数。图纸中表示最终的设备选型参数(风量、冷量、全压、扬程、流量等)空调器设备选型冷量二计算冷量*1.1空调器设备选型风量=计算风量*1.05制冷机的冷量二计算冷量水泵的设备选型流量=计算流量(并联工况应考虑流量折减)水泵的设备选型扬程二计算扬程*1.05风机的设备选型风量=计算风量*1.05风机的设备选型全压二计算全压*1.1冷水泵的选择通常选用每秒转速在30150转的离心式清水泵,水泵的流量应为冷水机组额定流量的L1L2倍(单台工作时取1.1,两台并联工作时取1.2)o水泵的扬程应为它承担的供回水管网最不利环路的总水压降的1.1I.2倍。最不利环路的总水压降，包括冷水机组蒸发器的水压降Apl、该环路中并联的各台空调末端装置的水压损失最大一台的水压降Ap2、该环路中各种管件的水压降与沿程压降之和。冷水机组蒸发器和空调末端装置的水压降，可根据设计工况从产品样本中查知；环路管件的局部损失及环路的沿程损失应经水力计算求出，在估算时，可大致取每100m管长的沿程损失为5mH2O.这样，若最不利环路的总长(即供、回水管管长之和)为L,则冷水泵扬程H(mH2O)可按下式估算。Hmax=pl+p2+0.05L(1+K)式中K为最不利环路中局部阻力当量长度总和与直管总长的比值。当最不利环路较长时K取0.20.3;最不利环路较短时K取00.6o冷却水泵的选择1)冷却水泵的流量应为冷水机组冷却水量的1.1倍。2)水泵的扬程就为冷水机组冷凝器水压降Apl、冷却塔开式段高度Z、管路沿程损失及管件局部损失四项之和的1.11.2倍。APl和Z可从有关产品样本中查得；沿程损失和局部损失应从水力计算求出，作估算时，管路中管件局部损失可取5mH2O,沿程损失可取每100m管长约5mH2O0若冷却水系统来回管长为L,则冷却水泵所需扬程的估算值H(mH2O)约为H=pl+Z+5+0.05L3)依据冷却水泵的流量和扬程，参考有关水泵性能参数选用冷却水泵。水流量计算.冷却冷却水流量水流量：一般按照产品样本提供数值选取，或按照如下公式进行计算，公式中的Q为制冷主机制冷量1.(m3h)=Q(kW)/(4.5-5)CXLI63X(Ll51.2)2、冷冻水流量：在没有考虑同时使用率的情况下选定的机组，可根据产品样本提供的数值选用或根据如下公式进行计算。如果考虑了同时使用率，建议用如下公式进行计算。公式中的Q为建筑没有考虑同时使用率情况下的总冷负荷。1.(m3h)=Q(kW)/(4.5-5)°Cxl.l6353、冷却水补水量一般1为冷却水循环水量的11.6%所谓水泵的选取计算其实就是估算（很多计算公式本身就是估算的），估算分的细致些考虑的内容全面些就是精确的计算。特别补充一句：当设计流量在设备的额定流量附近时，上面所提到的阻力可以套用，更多的是往往都大过设备的额定流量很多。同样，水管的水流速建议计算后，查表取阻力值。关于水泵扬程过大问题。设计选取的水泵扬程过大，将使得富裕的扬程换取流量的增加，流量增加才使得水泵噪音加大。特别的，流量增加还使得水泵电机负荷加大，电流加大，发热加大，“换过无数次轴承''还是小事，有很大可能还要烧电机的。另外“水泵出口压力只有0.22兆帕''能说明什么呢？水泵进出口压差才是问题的关键。例如将开式系统的水泵放在100米高的顶上，出口压力如果是0.22MPa,就这个系统将水泵放在地上向100米高的顶上送，出口压力就是0.32MPa了水泵扬程简易估算法暖通水泵的选择：通常选用比转数ns在130150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.11.2倍（单台取1,1,两台并联取1.2o按估算可大致取每100米管长的沿程损失为5mH2O,水泵扬程（mH2O）:Hmax=Pl+P2+0.05L（l+K）Pl为冷水机组蒸发器的水压降。P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。1.为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.20.3,最不利环路较短时K值取0.40.6在实际应用中也经常使用这个公式，个人认为这是一个很好的公式，所以值得推广。不知道大家对这个公式有何高见，愿闻其详。冷冻水泵扬程实用估算方法这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是量常用的系统。1 .冷水机组阻力：由机组制造厂提供，一般为60100kPa02 .管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。目前设计中冷水管路的比摩组宜控制在150200Pam范围内，管径较大时，取值可小些。3 .空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。它们的阻力是根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算后提供的，许多额定工况值在产品样本上能查到。此项阻力一般在2050kPa范围内。4 .调节阀的阻力：空调房间总是要求控制室温的，通过在空调末端装置的水路上设置电动二通调节阀是实现室温控制的一种手段。二通阀的规格由阀门全开时的流通能力与允许压力降来选择的。如果此允许压力降取值大，则阀门的控制性能好；若取值小，则控制性能差。阀门全开时的压力降占该支路总压力降的百分数被称为阀权度。水系统设计时要求阀权度S>0.3,于是，二通调节阀的允许压力降一般不小于40kPao根据以上所述，可以粗略估计出一幢约100m高的高层建筑空调水系统的压力损失，也即循环水泵所需的扬程：1 .冷水机组阻力：取80kPa（8m水柱）；2 .管路阻力：取冷冻机房内的除污器、集水器、分水器及管路等的阻力为50kPa；取输配侧管路长度30Om与比摩阻200Pam,则磨擦阻力为300*200=60000Pa=60kPa；如考虑输配侧的局部阻力为磨擦阻力的50%,则局部阻力为60kPa*0.5=30kPa；系统管路的总阻力为50kPa+60kPa+30kPa=140kPa（14m水柱）；3 .空调末端装置阻力：组合式空调器的阻力一般比风机盘管阻力大，故取前者的阻力为45kPa（4.5水柱）；4 .二通调节阀的阻力：取40kPa（0.4水柱）。5 .于是，水系统的各部分阻力之和为：80kPa+140kPa+45kPa+40kPa=305kPa（30.5m水柱）6 .水泵扬程：取10%的安全系数，则扬程H=30.5m*l.l=33.55m0根据以上估算结果，可以基本掌握类同规模建筑物的空调水系统的压力损失值范围，尤其应防止因未经过计算，过于保守，而将系统压力损失估计过大，水泵扬程选得过大，导致能量浪费。水泵扬程设计（1）冷、热水管路系统开式水系统Hp=hf+hd+hm+hs（10-12）闭式水系统Hp=hf+hd+hm（10-13）式中hf、hd-水系统总的沿程阻力和局部阻力损失，Pa；hm-设备阻力损失，Pa；hs-开式水系统的静水压力，Paohdhf值，小型住宅建筑在11.5之间；大型高层建筑在0.5l之间；远距离输送管道（集中供冷）在0.20.6之间。设备阻力损失见表10-5。（2）冷却水管路系统1）冷却塔冷却水量设备阻力损失设备名称阻力（kPa）备注离心式冷冻机蒸发器30-80按不同产品而定冷凝器50-80按不同产品而定吸收式冷冻机蒸发器40-100按不同产品而定冷凝器50-140按不同产品而定冷却塔20-80不同喷雾压力冷热水盘管20-50水流速度在0.81.5ms左右热交换器20-50风机盘管机组10-20风机盘管容量愈大，阻力愈大，最大30kPa左右自动控制阀30-50冷却塔冷却水量可以按下式计算：式中Q-冷却塔排走热量，kW；压缩式制冷机，取制冷机负荷1.3倍左右；吸收式制冷机，去制冷机负荷的2.5左右；C一水的比热，kJ/（kg）,常温时c=41868kJ/（kgoC）;twltw2-冷却塔的进出水温差，°C；压缩式制冷机，取45；吸收式制冷机，去69。2）水泵扬程冷却水泵所需扬程Hp=hf+hd+hm+hs+ho式中hf,hd-冷却水管路系统总的沿程阻力和局部阻力，mH20；hm-冷凝器阻力，mH2O；hs-冷却塔中水的提升高度（从冷却盛水池到喷嘴的高差），mH20；ho-冷却塔喷嘴喷雾压力，mH20,约等于5mH2O0暖通空调系统水泵的使用与选型一、冷冻水泵：在冷冻水环路中驱动水进行循环流动的装置。我们知道，空调房间内的末端（如风机盘管，空气处理机组等）需要冷水机组提供的冷水，但是冷冻水由于阻力的限制不会自然流动，这就需要水泵驱动冷冻水进行循环以达到换热的目的。二、冷却水泵：在冷却水环路中驱动水进行循环流动的装置。我们知道，冷却水在进入冷水机组后带走制冷剂一部分热量，而后流向冷却塔将这部分热量释放掉。而冷却水泵就是负责驱动冷却水在机组与冷却塔这个闭合环路中进行循环。外形同冷冻水泵。三、补水泵：空调补水所用装置，负责将处理后的软化水打入系统中。外形同上水泵。常用的水泵有：卧式离心泵立式离心泵这两种离心泵，它们都可以用在冷冻水系统，冷却水系统和补水系统中。对于机房面积大的地方可以用卧式离心泵，对于机房面积较小的地方可以考虑使用立式离心泵。水泵并联运行时，流量有所衰减；当并联台数超过3台时，衰减尤为厉害。故建议：选用多台水泵时，要考虑流量的衰减，一般附加5%10%的余量。水泵并联不宜超过3台，即进行制冷主机选择时也不宜超过三台。大中型工程应分别设置冷,热水循环泵。一般,冷冻水泵和冷却水泵的台数应和制冷主机一一对应，并考虑一台备用。补水泵一般按照一用一备的原则选取，以保证系统可靠的补水。水泵铭牌一般标有额定流量和扬程（如上所示）。我们在选择水泵的时候就需要确定水泵的流量和扬程，进而根据安装要求确定相应的水泵。四、水泵流量的计算（1）冷冻水泵、冷却水泵流量计算公式：1.（m3h）=Q（KW）X（1.151.2）（5°CX1.163）；式中：Q一一制冷主机的制冷量，Kw；L-冷冻冷却水泵的流量，m3h（2）补给水泵的流量：正常补给水量为系统循环水量的1%2%,但是选择补给水泵时，补给水泵的流量除应满足上述水系统的正常补水量外，还应考虑发生事故时所增加的补给水量，因此，补给水泵的流量通常不小于正常补水量的4倍。补给水箱的有效容积可按11.5h的正常补水量考虑。五、水泵扬程的确定（1）冷冻水泵扬程的组成：制冷机组蒸发器水阻力：一般为57mH2O;（具体看产品样本）末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为57mH2O;（具体看产品样本）回水过滤器，二通调节阀等的阻力，一般为35mH2O;分水器、集水器水阻力：一般一个为3mH2O;制冷系统水管路沿程阻力和局部阻力损失：一般为710mH2O;综上所述，冷冻水泵扬程为2635mH2O,一般为3236mH2O.注意：扬程的计算要根据制冷系统的具体情况而定，不可照搬经验值。（2）冷却水泵扬程的组成：制冷机组冷凝器水阻力：一般为57mH2O;（具体值可参看产品样本）冷却塔喷头喷水压力：一般为23mH2O;冷却塔（开式冷却塔）接水盘到喷嘴的高差：一般为23mH2O;回水过滤器，二通调节阀等的阻力，一般为35mH2O;制冷系统水管路沿程阻力和局部阻力损失：一般为58mH2O;综上所述，冷却水泵扬程为1726mH2O,一般为2125mH2O03）补水泵扬程：扬程为定压点与最高点距离+水泵吸水端和出水端阻力+35mH2O的富裕扬程。例题：一幢约IoOm高的高层建筑，安装有水冷螺杆数台，采用闭式空调水系统，试估算冷冻水泵所需的扬程。解答：1、冷水机组蒸发器阻力：查产品样册，60kPa（6m水柱）；2、管路阻力：取冷冻机房内的除污器、集水器、分水器及管路等的阻力为50kPa；取输配侧管路长度300m与比摩阻300Pa/m,则摩擦阻力为300*300=90000Pa=90kPa；如考虑输配侧的局部阻力为摩擦阻力的50%,则局部阻力为90kPa*0.5=45kPa；系统管路的总阻力为50kPa+90kPa+45kPa=185kPa（18.5m水柱）；3、空调末端装置阻力：空气处理机组的阻力一般比风机盘管阻力大，故取前者的阻力为45kPa（4.5m水柱）（可以参照产品样册确定）；4、二通调节阀，Y型过滤器等的阻力：取40kPa（4.0m水柱）。5、水系统的各部分阻力之和为：60kPa+185kPa+45kPa+40kPa=330kPa（33m水柱）。6、水泵扬程：取15%的安全系数，则扬程H=33m*1.15=37.95mo六、水管路阻力计算方法沿程阻力水在管道内的沿程阻力：Hf=Rl式中：Hf-水管沿程阻力，Pa；R一单位长度沿程阻力，又称比摩阻，Pa/m；1.水管直管段的长度，mo冷水管采用钢管或镀锌管时，比摩阻R一般为100400Pam,最常用的为250Pamo比摩阻是个和水管管径，水流流速以及流量有关的量，可以通过比摩阻计算图查得。局部阻力：水流动时遇到弯头、三通及其他配件时，因摩擦及涡流耗能而产生的局部阻力计算公式为：Hd=×(P×V22)式中C局部阻力系数，V水流速，So水管总阻力水流动总阻力H(Pa)包括沿程阻力Hf和局部阻力Hd,即:H=Hf+Hd
